重庆市南岸区2013—2014学年度上期期末考试九年级物理试题

如图1所示的四种做法中，符合安全用电要求的是（    ）

在煤炭市场中，少数不法商贩将矸石粉碎后掺在优质煤中销售，客户为了不上当，最恰当的方法是检测下列物理量中的（      ）

随着人们生活水平的逐步提高，家用电器不断增多，在家庭电路中，下列说法正确的是（    ）

水具有比热容大的特点，图2中的现象中与此特点无关的是（    ）

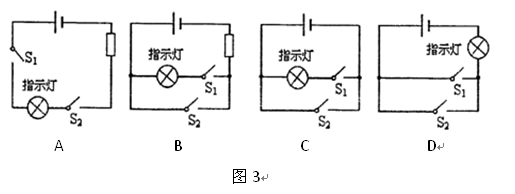

为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。图3中电路图设计最合理的是（    ）


如图4所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向右移动时，电流表和电压表示数的变化情况是（    ）


冬天的北方冰天雪地，水凝固成冰的过程中，下列判断正确的是（    ）

根据生活中的现象进行推论是我们常用的思维方法．下列根据现象作出的推论正确的是（      ）



家家户户都用电能表，它是用来直接测量（    ）

下列家用电器中，属于电热器的是（    ）

小琪家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光。他对故障作了下列四种判断，其中正确的是（    ）

下列有关导体电阻的说法中正确的是（    ）

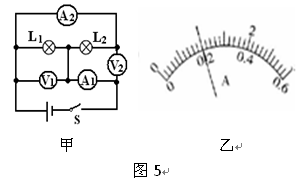

小明同学按图5甲所示的电路进行实验，已知L2的额定功率为2W。闭合开关S后，灯泡L2恰好正常发光，电流表A1和A2的指针均指在图乙所示的位置。下列说法正确的是（    ）


一节干电池电压是 ＿＿ V，不高于 ＿＿ V的电压对人体才是安全的。

“蒹葭苍苍，白露为霜。所谓伊人，在水一方。”是《诗经•秦风•蒹葭》中的名句。从物理角度看，霜的形成属于 ＿＿ （选填物态变化过程）；该物态变化过程需要 ＿＿ 热（选填“吸”或“放”）。

一段导体两端的电压为2V时，导体中的电流是0.4A，当加在它两端的电压增加到3V时，通过它的电流是 ＿＿ A，它的电阻是 ＿＿ Ω。

10Ω和15Ω的两个电阻，将它们串联后的总电阻是 ＿＿ Ω，将它们并联后的总电阻是＿＿Ω。

如图6所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1＿＿I2（选填“<”、“>”或“=”）


如图7所示，设电源电压不变，已知R1＝10Ω，当开关断开与闭合时，电流表的两次读数之比为2：3，则电阻R2的阻值为 ＿＿ Ω。


电阻R1与R2并联，已知R1∶R2=2∶3，通过R1和R2的总电流为0.6A，那么通过R1的电流是 ＿＿ A，通过R2的电流是 ＿＿ A。

今年冬天我国的华中、华北地区电煤告急，仅北京市一个冬天的用煤量就达6×10⁶t，则这些煤完全燃烧所释放的热量为            J（煤的热值为3.4×10⁷J/kg）。为了华中、华北地区，很多城市包括重庆市都实行了拉闸限电，以普通家庭为例，若某户家庭使用的用电器总功率为1000W,则该家庭少用电5小时，节约的电能为
kW•h。

太阳能热水器装有100kg、20℃的冷水，经过一天，水温升高到60℃，则这些水吸收的热量为            J。[水的比热容为4.2×10³J／(kg•℃)]

2013年8月重庆市遇到特大干旱，香菇部门进行人工降雨。人工降雨通常通过飞机在空中喷洒干冰来实现。干冰在空气中迅速吸热 ＿＿ ，从固体变成气体，使空气温度急剧下降，空气中的水蒸气遇冷 ＿＿ 成小冰粒，冰粒逐渐变大而下落，下落过程中熔化成水滴，水滴降落就形成了雨。（均选填物态变化的名称）

如图8所示电路中，电源电压保持不变，开关S闭合后，在将滑动变阻器的滑片逐渐向右移的过程中，电流表示数 ＿＿ ，电压表V1示数 ＿＿ ，电压表V2示数 ＿＿ （均选填“变大”“变小”或“不变”）。

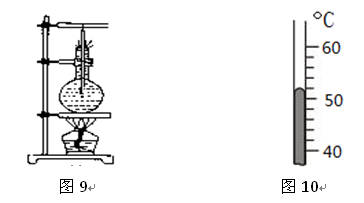

（6分）常见温度计是根据液体的 ＿＿ 性质制成，如图9所示，是小亮同学在做“观察水的沸腾”实验时的装置，实验过程中温度计的示数如图10所示，则该温度计的示数为＿＿℃；烧水的过程中，瓶口冒出的“白烟”是水蒸气发生了 ＿＿ （填物态变化名称）而形成。


（2分）将图11中的拉线开关和螺丝口灯泡正确连接到照明电路的两导线上。

（2分）在图12电路的  中填入电压表、电流表符号，使两个小灯都能发光。

（3分）利用身边的器材，可以做很多物理实验。参照下表的样例，完成表格的填写。（要求：研究的为九年级第一学期学习所涉及的物理问题。）


序号	所用器材	主要实验过程和现象	研究的物理问题
样例	一次性手套、水、塑料桶	将戴有一次性手套的手放入盛有水的塑料桶内，手套紧贴在手上	水的内部是否存在压强
举例

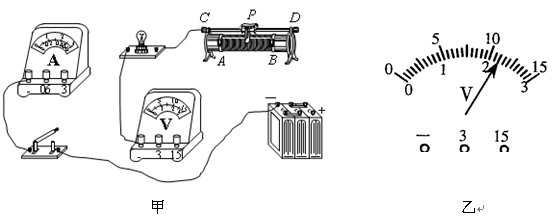

（10分）如图13甲是小明和同学做测定小灯泡电功率实验的电路，电源电压为6V，已知小灯泡额定电压为2.5V，正常发光时灯丝的电阻估计在5～10Ω之间。

（1）请你用笔画线代替导线，把图15甲中的器材连接成实验电路，要求合理选择电表量程，且要求滑片P向右移灯泡变亮。
（2）闭合开关前，滑动变阻器的滑片应置于          端（选填“A”或“B”）。闭合开关后，发现灯泡不亮、电流表有示数、电压表无示数，产生此现象的可能原因是
（写一条即可）。
（3）当滑动变阻器的滑片在某一位置时，电压表的示数如图13乙所示，为了使灯泡正常发光，应将滑片向          （选填“左”或“右”）移动，当灯泡正常发光时，已知电流表的示数为0.3A，则小灯泡的额定功率是          W。
（4）若实验室有两种规格的滑动变阻器，分别是甲“15Ω 1A”和乙“10Ω 1.5A”，则小明应选用            （选填“甲”或“ 乙”）。
（5）他们继续用甲图所示装置来探究电流跟电压、电阻的关系，首先把2Ω的电阻接入原来小灯泡的位置，调节变阻器依次测得数据如表一。
 表一                                         表二

次数	电阻R=2Ω			次数	电压（V）	电流（A）
	电压（V）	电流（A）		1（R=1Ω）	0.6	0.6
1	1	0.5
2	1.6	0.8		2（R=2Ω）	1	0.5
3	2	1		3（R=3Ω）	1.3	0.43

由表一可归纳出：在电阻不变的情况下，导体中的电流跟它两端的电压成      比。
然后研究电压不变的情况下电流与电阻的关系。其操作步骤是分别把1Ω、2Ω、3Ω的电阻接入原小灯泡的位置，立即闭合开关记录读数如表二所示。由表中的实验数据发现，通过导体的电流跟它的电阻不成反比，其原因可能是遗漏了重要的操作步骤，此步骤是：
。

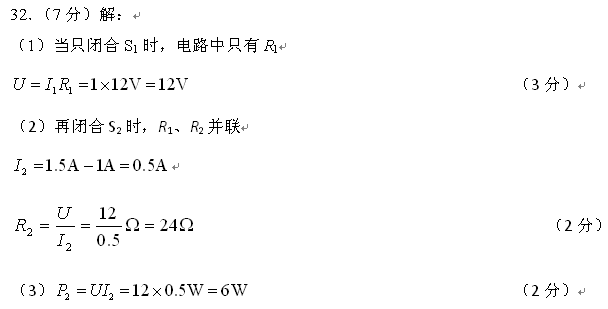

（7分）如图14所示，当只闭合开关S1时，电流表的示数为1A；再闭合开关S2时，电流表的示为1.5A。已知电阻R1=12Ω，求：
（1）电源的电压；
（2）电阻R2的大小；
（3）电阻R2的电功率。

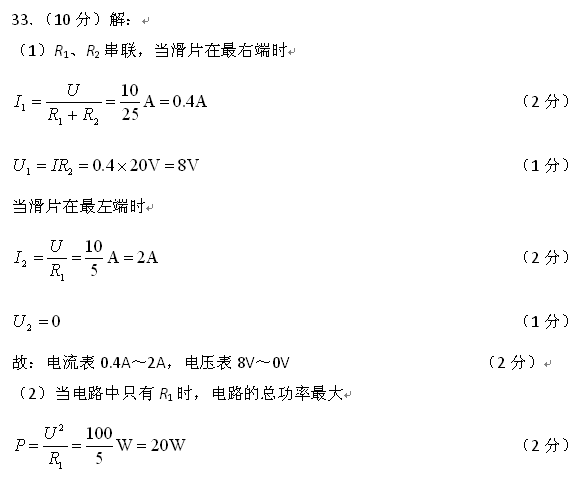

（10分）如图15所示电路，电源电压为10V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，闭合开关后，在滑动变阻器的滑片从最右端滑向最左端的过程中，电流表、电压表的示数都未超过最大测量值，求：

（1）电流表和电压表的示数变化范围；
（2）整个电路消耗的最大功率。

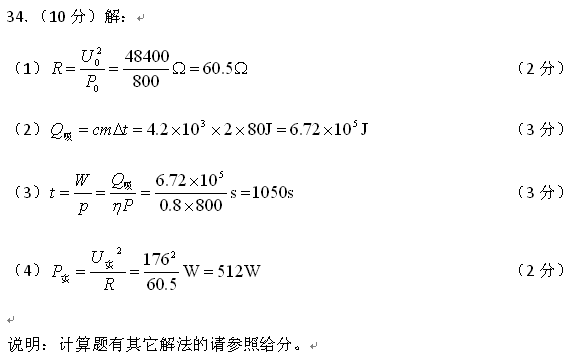

（10分）某品牌电热水壶的铭牌上标着如下表所示的数据，求：
（1）该电热水壶正常工作时的电阻；
（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；
[水的比热容是4.2×10^３J/（kg•℃）]
（3）若该热水器的热效率为80%，则热水器在额定电压下可以工作多长时间；


热水壶容量	2.0L
额定电压	220V
加热时功率	800W
频率	50Hz

（4）如果在用电高峰时间内用电热水壶烧水，电压只有176V，这时电热水壶发热的功率是多大。（假设电热水壶的电阻不变）
