重庆市荣昌县2013—2014学年度第一学期九年级期末测试物理试题

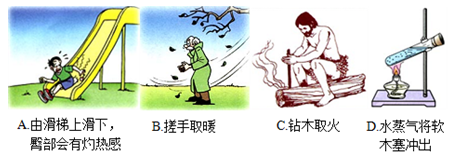

如图所示实验或事例，属于内能转化为机械能的是


如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则

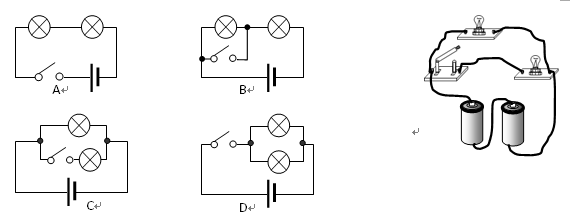

在下图所示的四个电路中，与右边实物图对应的是

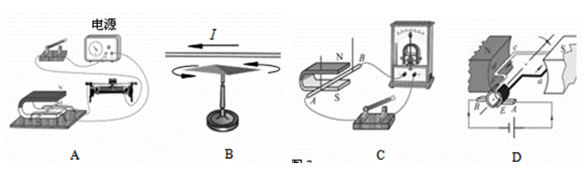

如图是关于电磁现象的实验，能探究电磁感应现象实验的装置是


如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是


光敏电阻的特点有光照射它时阻值变小．如图所示某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则


某同学在检修一只标有额定值为“220V 800W”的电炉时，发现电炉丝断了一小截，他用一截同种材料但较细且长度与所断长度相等的电炉丝，补接在所断处，再接入220V的原电路中使用，那么它的实际功率将

人们常用水给汽车发动机降温，这是因为水的比热容＿＿（选填“较大”或“较小”），在相同条件下水能带走较多的热量；“可燃冰”作为新型能源，有着巨大的开发、使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值＿＿（“很大”或“很小”）。

PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有＿＿（选填“吸引”或“排斥”）轻小物体的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为异种电荷互相 ＿＿ 。


小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器的阻值 ＿＿ ，压力表示数 ＿＿ （选填“变大”、“变小”或“不变”）。


在如图所示电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是＿＿ V，通过R2的电流是 ＿＿ A，

如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V  3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是 ＿＿ ，灯Ｌ的实际电功率变化范围是 ＿＿  。(假定灯丝电阻不受温度影响).

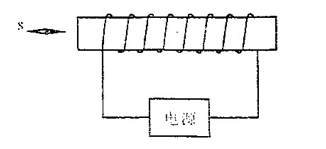

如下图所示，根据小磁针的指向在图中标出螺线管的极名和电源的“正、负”极。

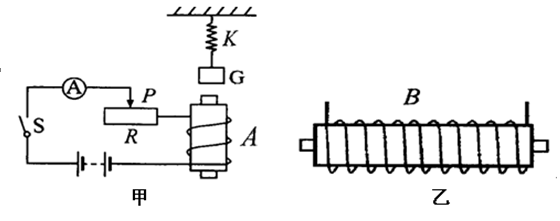

在研究电磁铁的实验中，设计了如图甲所示的电路：

（1）当S断开时，发现弹簧K及下面的钩码G静止不动；当S闭合时，发现弹簧K被拉长，钩码G下降。这表明，当电磁铁中有电流时，电磁铁        磁性；当电磁铁中没有电流时，电磁铁        磁性。
（2）S闭合后，将滑片P向右边移动，发现弹簧K被拉得更长，钩码G下降得更低。这表明，电磁铁中得电流越        时，电磁铁的磁性越        。
（3）把甲图中的电磁铁A换成乙图中匝数较多的电磁铁B，闭合S，移动滑片P使电流表的示数与刚才一样大，会发现弹簧K被拉得更长，钩码G下降得更低。这表明，螺线管的匝数越        ，电磁铁的磁性越      。

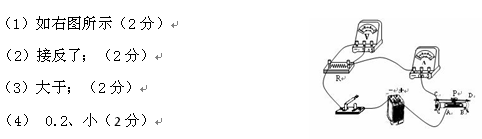

小舟和他的同学在探究电流与电阻的关系时,用到如下器材：电源1个，电流表，电压表各1只，不同阻值的定值电阻5Ω、10Ω、15Ω和20Ω各一个，滑动变阻器1只，开关1个，导线若干。

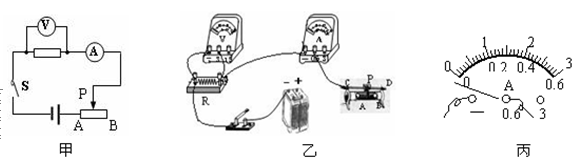

(1) 图甲是小舟设计电路图，请你帮小舟将图乙的实物图连接完整；
(2) 测量数据时，发现电流表指针如图丙所示，原因是电流表的正负接柱            ；
(3) 当接5Ω电阻时，电压表的示数是3V，保持滑动变阻器的滑片不动，将阻值为5Ω的电阻换成10Ω的电阻接入电路，则电压表的示数将        3V。（选填“大于”、“小于”或“等于”）
(4) 下表是他们获取的部分实验数据，则空格中的数据应为    A；由数据可以得出结论：当电阻两端电压相等时，电阻越大，通过它的电流越      。


电阻R/Ω	5	10	15	20
电流I/A	0.6	0.3		0.15

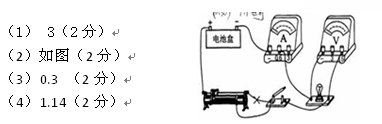

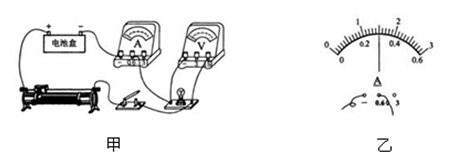

小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路．
(1)电池盒中至少应有__________节干电池．
(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A。
（4）该小灯泡的额定功率为_________W．

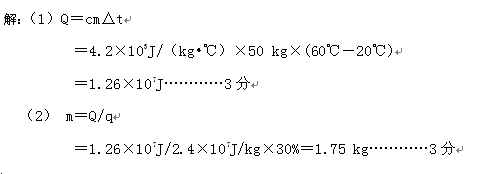

每到夏收季节，农村大量农作物秸秆在田间被随意焚烧，如图，这不仅造成资源浪费、环境污染，而且极易引发火灾等。为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料——秆浆煤。若燃烧秆浆煤（热值为2.4×10⁷J/kg），使50kg、20℃的水温度升高到80℃。水的比热容为C＝4.2×10³J/（kg•℃）求：

（1）水需要吸收的热量。
（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤。

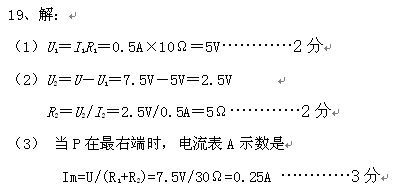

在如图所示的电路中，电阻R1的阻值为10欧，滑动变阻器上标有“20Ω 2A”字样，电源电压为7.5V且不变。闭合电键S，电流表A的示数为0.5A。求：

（1)电阻R1两端的电压。
（2）电阻R2接入电路的电阻阻值。
（3）当滑动变阻器的滑片P在最右端时，电流表A示数。

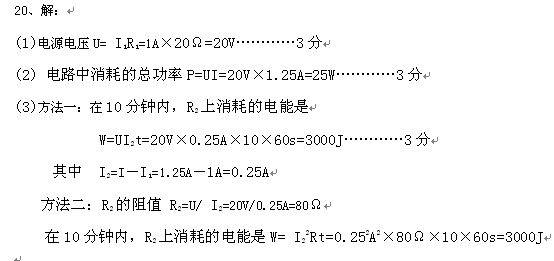

如图所示电路, 电源电压保持不变， R₁=20Ω, 当K1闭合K2断开时, 电流表读数为1A, 当K₁、K₂都闭合时, 电流表读数为1.25A。求:

（1）电源电压?
（2）当K₁、K₂都闭合时, 电路中消耗的总功率?
（3）当K₁、K₃都闭合时,通电10分钟, R₂上消耗的电能是多少?
