重庆市万盛经开区2013－2014学年上期期末素质检测题九年级物理试卷

将盛有金属锡块的坩锅放在电炉上加热，锡在逐渐熔化的过程中要（    ）

沿海地区昼夜温差小，而内陆沙漠地区昼夜温差大，这主要是因为（    ）

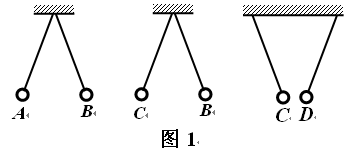

四个悬挂着的带电泡沫小球，相互作用的情况如图1所示。那么D球可能（    ）


发现有人触电，发现者的下列行为正确的是（    ）

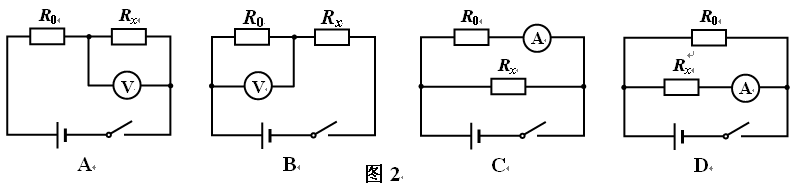

在如图2所示的四个电路中，电源电压U为已知且恒定，R₀为已知阻值的定值电阻，不能测出未知电阻Rx的阻值的电路是（    ）


把标有“220V40W”的甲灯和标有“220V25W”的乙灯串联在220V的电源上。则下列分析中正确的是（    ）

一台电动机的额定电压是220V，其电阻是1Ω。正常工作时，通过的电流为5A。则电动机因发热损失的功率为（    ）

用毛皮摩擦过的橡胶棒带 ＿＿ 电。小明用毛皮摩擦过的橡胶棒靠近悬挂的泡沫小球，发现泡沫小球被吸引，则泡沫小球 ＿＿ 带电；若泡沫小球被排斥，则泡沫小球 ＿＿ 带电，（最后两空选填“一定”或“不一定”）。

如图3所示是某同学对定值电阻A和B做的I—U图象。由图可知：R_A＝＿＿Ω，R_B＝ ＿＿ Ω，它们并联后的总电阻是 ＿＿ Ω。

如图4所示的电路，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器R，发现电流表的示数从0.3A变为0.6A，电压表的示数改变了6V。由此可判断在这一过程中滑动变阻器连入电路的阻值 ＿＿ （选填“变大”或“变小”），定值电阻 R的阻值是 ＿＿ Ω，定值电阻R的电功率变化了 ＿＿ W。

如图5所示，某初三实验小组的同学对试管中的水加热到一定程度时，水蒸气把试管塞冲出，这个过程是将      能转化为机械能。请仿照示例请写出图5实验情景中所涉及的物理现象和对应的物理知识。（不得与示例重复）

示例：物理现象：试管塞最后落到地上；
物理知识：试管塞受到重力的作用。
作答：物理现象：                                                ；
物理知识：                                                。

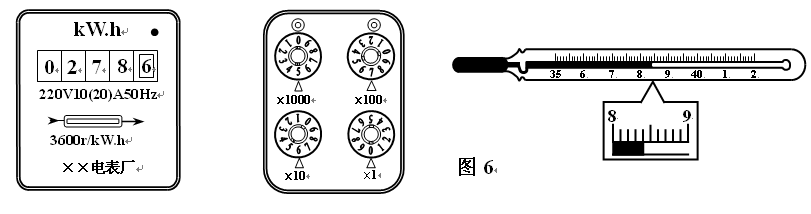

（3分）在如图6所示的各个仪表中，电能表的示数为 ＿＿ kW.h；电阻箱的示数
为 ＿＿ Ω，体温计的示数为 ＿＿ ℃；


（5分）为了比较水和食用油的吸热能力，小明用两个
相同的装置做了如图7所示的探究实验。
（1）在这个实验中，水和食用油的质量 ＿＿ ，它们的初始温度 ＿＿ （选填“相同”或“不相同”）。
同时加热同时结束时，食用油的温度比水的温度 ＿＿(选填“高”或“低”)。
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量 ＿＿ (选填“大于”、“小于”或“等于”)食用油吸收的热量。
（3）实验表明， ＿＿ （选填“水”或“食用油”）吸热的能力更强。

（ 6分）如图8所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0～0.6A）、电压表（0～3V）、电阻箱（0～9999.9Ω）、滑动变阻器（50Ω  1A）、开关、导线若干。
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表一。分析表中数据可知：电阻箱接入电路的阻值为 ＿＿ Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成＿＿关系。
 表一

实验序号	电压U/V	电流I/A
1	1.0	0.20
2	1.5	0.30
3	2.0	0.40

（2）探究电流与电阻的关系时，应调节改变接入电路中的定值电阻，并调节 ＿＿  使电压表的示数保持相同，读出电流值，所测得几组数据见表二。分析表中数据可知：电阻箱两端的电压为 ＿＿ V；当导体两端电压一定时，通过导体的电流与导体的电阻成 ＿＿ 关系。
 表二

实验序号	电阻R/Ω	电流I/A
1	5	0.60
2	10	0.30
3	15	0.20

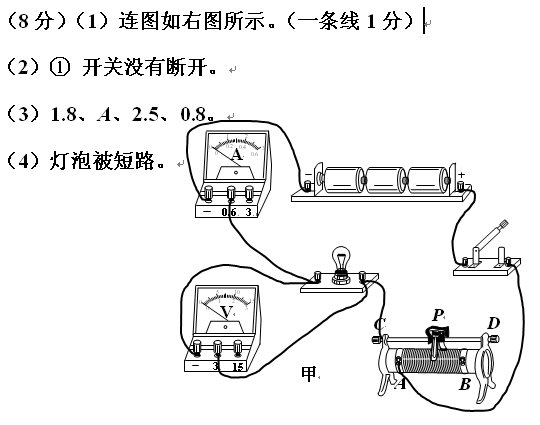

（8分）在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡的额定电压是2.5V，电阻约为10Ω。

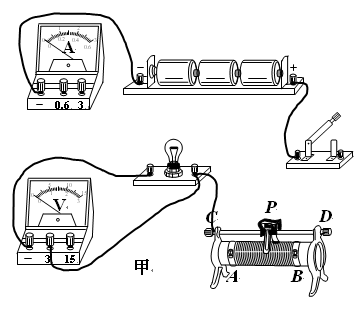

（1）请你用笔画线代替导线，将图9中甲图的电路元件连接成实验电路（要求滑片向右移动
时灯泡变暗，连线不得交叉）


（2）小云同学连接最后一根导线时，灯泡立即发出明亮的光且很快熄灭。经检查发现连线
正确，出现这一故障的原因有两个操作不当之处：
①                      ；② 滑动变阻器的滑片没有移到最大阻值位置。

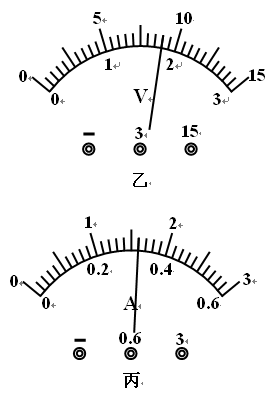

（3）排除故障后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如
图9乙所示，为      V。若她要测量小灯泡的额定功率，应将图中的滑片P向
（选填“A”或“B”）端移动，使电压表的示数为      V为止，这时电流表的示数如
图9丙所示，计算出此小灯泡的额定功率是          W。
（4）另一实验小组在实验中，闭合开关，移动滑动变阻器的滑片，发现灯不亮，电压表没有
数，电流表有示数，出现这一故障的原因是                        。

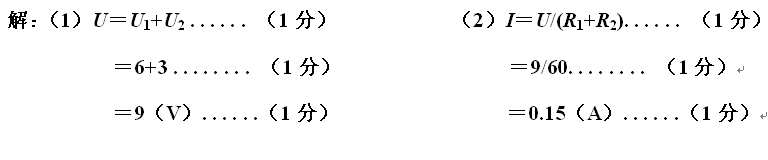

如图10所示，R₁+R₂＝60Ω，闭合开关后，R₁两端的电压为6V，R₂两端的电压为3V。
求：（1）电源电压是多少
（2）电路中的电流是多少？

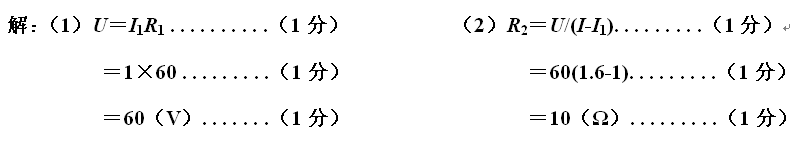

如图11所示，电源电压不变，只闭合开关S1，电流表示数为1A，S1、S2都闭合，电流表的示数为1.6A，已知R1＝60Ω。求：
（1）电源电压U是多少？
（2）R2的阻值是多少

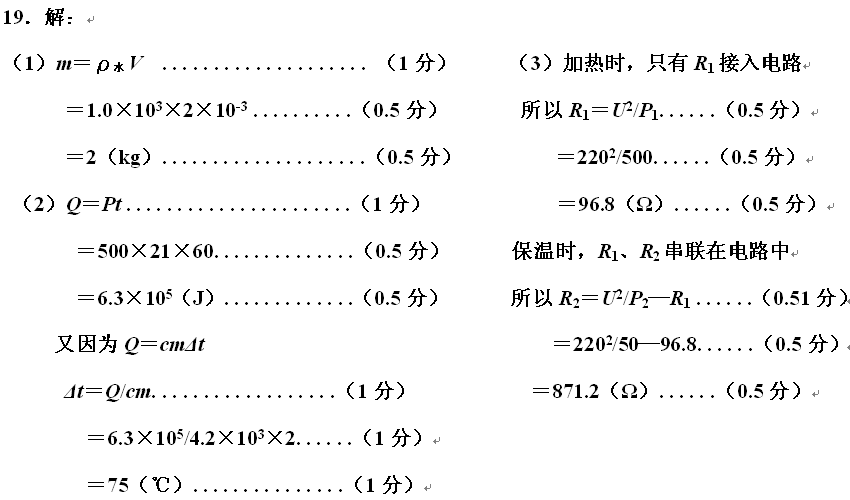

如图12所示是某种电热饮水机的简化电路示意图，R1和R2都是对水加热的加热电阻丝，吹水机有加热和保温两种工作状态（由机内温控开关S自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率为500W，保温时的功率为50W。求：
（1）热水箱装满水时，热水箱内水的质量是多少？
（2）在加热状态下正常工作21min，电阻丝放出的热量是多少？
这些热量可使水升高的温度是多少？
（3）根据说明书，电阻R1和R2的阻值各是多少？
[c_水＝4.2×10³J/(kg.℃)，ρ_水＝1.0×10³kg/m³]
