重庆市大渡口区2013－2014学年“一诊”九年级物理试卷

下列关于热学知识的说法正确的是


自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，对图2中描述的物理现象理解正确的是


“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活
中必须注意安全，珍视生命。下列有关安全用电方面的说法，正确的是

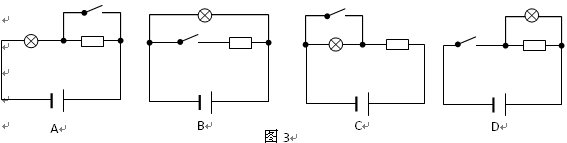

为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是

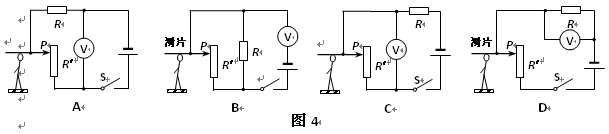

洋洋设计了一个自动测高仪，他设计了四个电路（如图4所示）,R是定值电阻，R´是滑动变阻器，电源电压保持不变。其中能够实现身高越低，电压表示数越小的电路是


在图5所示的电路中，电源电压为6V且不变，电阻R₁阻值为20Ω，滑动变阻器R₂的最大阻值为30Ω，闭合电键S，将滑动变阻器的滑片P从左端移到右端，电压表、电流表示数的变化范围是

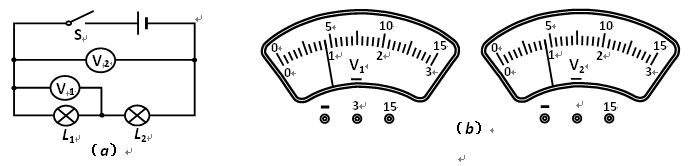

如图6（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、、L2的电功率可能分别是


如图7所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 ＿＿ （填电路元件）接在电路中；房间里有电灯、电视等用电器，它们是 ＿＿ 联的。


如图8所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为塑料细丝与手摩擦后带上  ＿＿ （选填“同”或“异”）种电荷而相互 ＿＿ 。

某段导体两端的电压为3 V时，通过它的电流为0.6 A，该导体的电阻为 ＿＿ Ω；当导体两端电压减小到一半时，该导体的电阻为 ＿＿ Ω。

把标有“36V  15W” 的甲灯和标有“36V  5W ”的乙灯串联后接在电压是36V的电路中，则较亮的是＿＿灯。

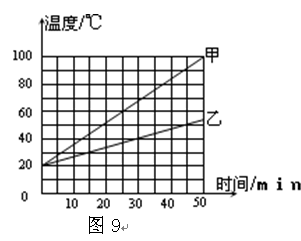

用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的图像如图9所示。如果要你从甲、乙两液体中选择汽车发动机的冷却液，应选择 ＿＿ 液体。


小明家中的电能表如图10所示，从表盘信息可知，小明家接入的用电器总功率不能超过_________W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为_______ J。


如图11所示，请将下列元件连接成符合安全用电要求的家庭电路。

在“研究水的沸腾”实验中：
1.所用的液体温度计是利用液体_____________的性质制成的。为了完成本次实验，由表格知，应选用测温物质为_________的温度计(约为一个标准大气压）。


测温物质	凝固点/℃	沸点/℃
水银	-39	357
酒精	-117	78

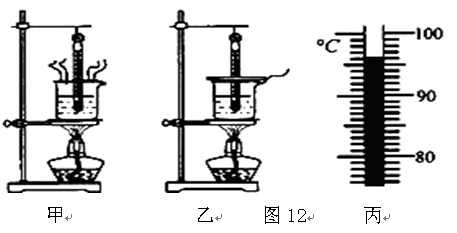

2.如图12甲所示，刚倒入热水时发现温度计管壁模糊，很难看清示数，主要原因是_________          。
3.烧杯上方加一纸盖后进行实验，如图12乙所示。每隔1min记录温度计示数（见下表），4min时温度计示数如图12丙所示，此时温度为_____℃，直到水沸腾一段时间后停止读数，由表可知水的沸点为____℃，说明实验地的大气压      （选填“大于”、“小于”或“等于”）一标准大气压。


时间/min	0	1	2	3	4	5	6	7	8
温度/℃	88	90	92	94		97	98	98	98

在探究“电流与电阻的关系”实验中：
1.连接电路时，开关应当        。

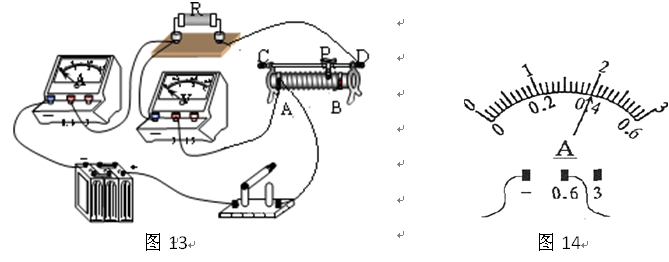

2.小张将实物连接成如图13所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”，并将正确的导线画出来。
  3.将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图14所示，则R的阻值为      Ω。

4.换上10Ω的电阻后，闭合开关，电压表示数将
（选填“变大”或“变小”），此时移动滑片P，使电阻两端电压为      V。
5.若有另外一组同学的实验数据记录如右表：分析表中数据，可以得出的结论是：                      。

在做“测量小灯泡电功率”的实验中，所用器材有额定电压为“2.5V”的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。

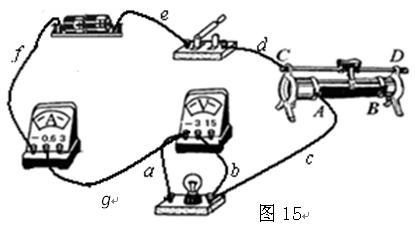

小宝在实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图15方式连接电路。
1.闭合开关前应把滑动变阻器滑片P调到      (选填“A”或“B”)端。


实验次数	1	2	3
电压U/ V	2.0	2.5	2.8
电流I/A	0.26	0.30	0.32
电阻R/Ω	7.69	8.33	8.75

2.闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
①小灯泡不亮，电压表的示数始终为3V，电流表的示数始终为零，则可能是元件
出现断路；
②小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线      出现断路。
3.小宝排除故障后，调节滑动变阻器，测得上表中的三组数据。则小灯泡的额定功率为
W。
(4) 小宝注意到灯的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据
得出的结论是小灯泡越亮，它的实际功率越        。
(5) 小宝在实验结束后与同学们讨论：
①有同学认为“用上表中小灯泡的3次电阻的平均值代表它的电阻更准确。"这种说法
错误的原因是小宝忽略了        对小灯泡电阻的影响。
②有同学认为“把小灯泡换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。"你认为这种说法        （选填“正确”或“错误”)。
6.另有一组的小华同学正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合开关后，移动滑动变阻器的滑片，观察到电流表的示数变大时，电压表的示数却变小，直到为零。请在右边方框画出小华同学连接的实验电路图。

在图16所示的电路中，电源电压保持不变，电阻R2的阻值为15Ω。闭合开关S后，电流表的示数为1A，通过电阻R2的电流为0.4A。求：
1.电源电压U；
2.通电10s，电流通过电阻R1产生的热量。

前些日子，一同学的妈妈买了一个“爱国”牌自动电热水壶（如图17），其铭牌如下表。
他为了给妈妈说明电热水壶的使用方法，做了如下操作：他加水至800ml刻度，然后把水壶放在加热座上，接入220V的家庭电路中，闭合开关，5min后水被烧开（在一个标准大气压下），水壶自动断电。已知水的初温为20℃，C_水=4.2×10³J/（kg•℃）。求：


自动电热水壶
型号	ZDH100B
电源	220V  50Hz
额定功率	1000W
容量	1.OL

  1.电热水壶的额定电流是多少？
  2.这壶水吸收的热量为多少?
  3.电热水壶在此次加热过程中正常工作，则电热水壶的效率为多少？

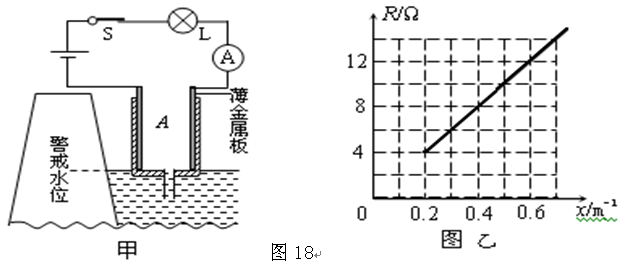

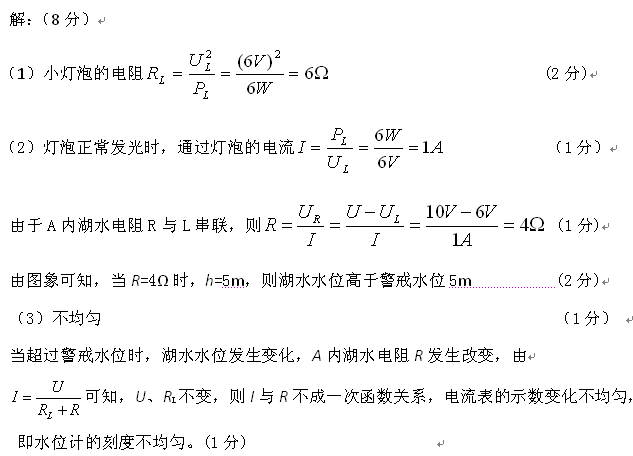

图18甲是测量高于湖水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有
竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为10V，小灯泡标有“6V  6W”字样（灯丝电阻不变）。两金属板间的湖水电阻R与x的关系如图18乙所示（x为容器内水柱高度h的倒数，即  ）。求：
  1.小灯泡的电阻；
2.湖水水位高于警戒水位多少米时，灯泡正常工作；
3.将电流表改为水位计，水位计的刻度是否均匀，说明理由。
