重庆市巫山县2013年秋九年级初中物理期末检测题

两个物体之间发生热传递，当热传递停止时

下列有关温度、内能、热量和比热容的说法中，正确的是：

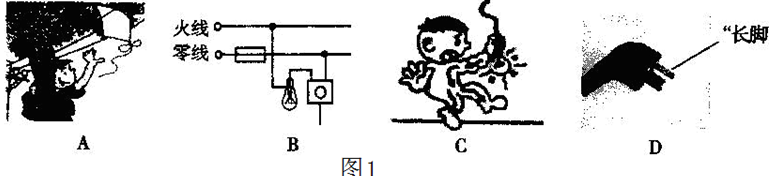

如图1所示的四种情景中，符合安全用电原则的是


带正电的玻璃棒慢慢靠近悬挂着的通草球时，发现球被吸引，这说明通草球

一只鸟站在高压输电线上而不会触电致死，其原因是

下列说法中不正确的是

如图2所示，V1、V2是两个完全相同的电压表，都有0~3V和0~15V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则


能量既不会凭空消灭，也不会凭空产生，它只会从一种形式 ＿＿ 为另一种形式，或者从一个物体 ＿＿ 到另一个物体。

家庭电路中电流过大的原因有两个，一是电路中用电器的 ＿＿ 过大，二是电路发生＿＿ .

在图3所示的电路中，电源电压为3 V。闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，则通过R1的电流是 ＿＿ A，R2的阻值是 ＿＿ Ω。

小明家中的电能表如图4所示，从表盘信息可知，小明家接入的用电器总功率不能超过 ＿＿ W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为 ＿＿ J。

如图5，导体A、B材料相同、长度相等，A比B的横截面积大，则A的电阻 ＿＿ B 的电阻；若将它们串联在电路中，则A两端的电压 ＿＿ B两端的电压。（两空均填“大于”、“小于”或“等于”）

如图6所示是家用电冰箱的构造图，电冰箱在构造上和工作过程中应用了很多物理知识。请参照示例写出电冰箱在工作中涉 及的有关热学和电学的物理现象以及对应的物理知识（不得与示例重复）。
示例：物理现象：电冰箱的冷冻室可以一直保持较低的温度。
物理知识：蒸发器中的制冷剂汽化吸热，将冷冻室的热量带走。
作答：物理现象：
物理知识：

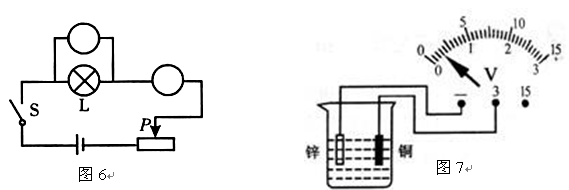

（1）.请在图6中填上适当的电表。
（2）.如图7所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表指针的偏转与接线可知：
①这个电池的电压是      V。
②          片是它的正极。判断的依据是：                      。


在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。


导线	A	B	C	D	E	F	G
长度（m）	1.0	0.5	1.5	1.0	2.0	0.5	1.5
横截面积(m m2)	3.0	0.8	1.2	0.8	3.0	1.2	1.2
材料	铁	钨	镍铬丝	铁	钨	镍铬丝	铝
电流大小（A）	0.3	0.8	0.9	0.6	0.7	0.4	0.5

(1)该实验采用的实验方法为        法。
(2)为了研究电阻与导体材料有关，应选用    两根导线进行比较。(填代号)
(3)为了研究导体的电阻与导体的长度有关，应选用导线          两根导线进行比较。(填代号)
(4)为了研究导体的电阻与导体的横截面积有关，应选用导线          两根导线进比较。(填代号)
(5)导体电阻除了和材料，长渡，横截面积有关外，还跟        有关。
(6)通过对表格中数据的分析，可以得出当材料，横截面积相同时，导体长度越长电阻        ，材料，长渡相同时导体横截面积越大电阻        。
(7)滑动变阻器是改变导体的        来改变电阻的。

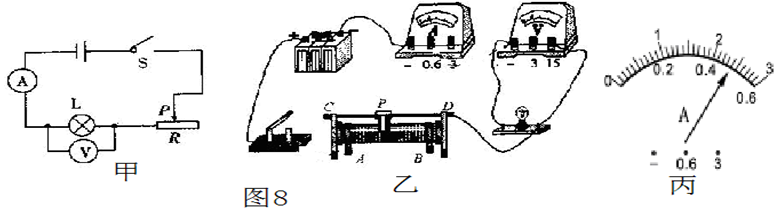

在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图8甲所示的电路。
  (1)如果小灯泡的额定功率小于2w，电流表的量程选      A为宜；电流表示数好如图丙，流过灯泡的电流为      A
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率        额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是D和      。当电压表的示数为      V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为        W；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①
②

一盏灯额定电压为6V，电阻为12Ω的电灯接在18V电路上，要让它正常工作，应该怎么做？

如图10所示电路，电源电压U=6V，且保持不变．电阻R1=20Ω，R2=10Ω，R1电流I1=0.2A．求
（1）电流表的示数；
（2）电阻R2消耗的电功率；
（3）电阻R1、R2和变阻器R消耗的总功率．

前些日子，小亮的妈妈买了一个“天际”牌自动电热水壶送给爷爷，其铭牌如右表．小亮为了给爷爷说明电热水壶的使用方法，他接水至800mL刻度，然后把壶放在加热座上，拨开开关，5min后水烧开，水壶自动断电．已知水的初温为20℃．
（1）烧开这些水，水吸收的热量是多少？
（2）电热水壶正常烧水时的热效率．
（3）在用电高峰，电路中的实际电压降为198V，这时电热水壶的实际功率为多大？
