关于温度、热量、内能，以下说法正确的是（      ）

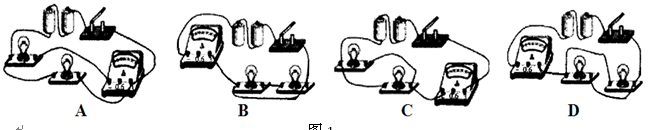

如图1所示的电路中，有可能损坏电流表的是（      ）

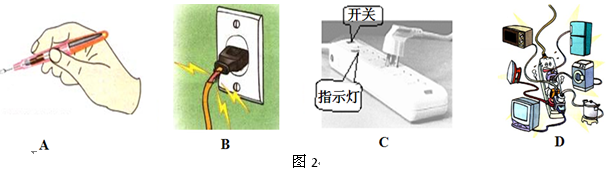

如图2所示的几种做法中，符合安全用电原则的是（      ）

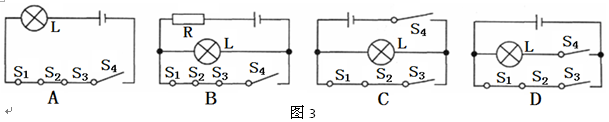

小轿车上都装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光。如图3所示的模拟电路图中符合要求的是（      ）


如图4所示，电源电压恒定，当闭合开关S后，变阻器R2的滑片P向右移动的过程中，下列说法中正确的是（      ）


两个电阻A和B中的电流与其两端电压的关系如图5所示，现在将它们串联起来，接在某电源上，电路中的电流是0.3A，则下面的说法中错误的是（      ）

现有两个小灯泡A和B，分别标有“6V 6W”和“6V 8W”，先将灯泡A与定值电阻R0 串联接入电路中（如图6所示），灯泡A恰能正常发光。若用灯泡B替换灯泡A接在原电路中，灯泡B的实际电功率将（电源电压不变，不考虑温度对灯丝电阻的影响）（      ）

空气清新剂能将香味散发到室内的各个地方，这是 ＿＿ 现象；街道两旁的一排排的早晚同时亮和同时灭的路灯是 ＿＿ （ 选填 “并联”或“串联”）的。

散热器常用水作为冷却剂，这是利用了水的比热容较      （选填“大”或“小”）的性质；如果散热器中装有5kg的水，当温度升高了20℃时，它吸收了          J的热量。

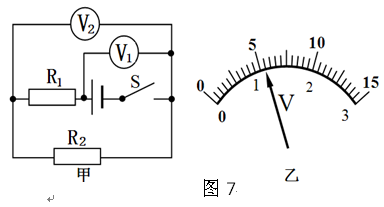

如图7所示，当图7甲电路中的开关S闭合后，两个电压表的指针指示均为如图7乙所示。则电阻R1两端的电压为 ＿＿ V；电阻R₁与R₂的电阻之比为 ＿＿ 。

如图8所示的电能表读数为 ＿＿ KW•h，这种电能表允许接入最大功率为 ＿＿ W的用电器。

如图9所示的电路中，电源电压U保持不变，定值电阻R=20Ω。闭合开关S，当滑动变阻器R’的滑片P在中点c时，电流表示数为0.4A；当移动滑片P到最右端时，电流表示数为0.3 A。则电源电压U=＿＿V，滑动变阻器R’的最大阻值为 ＿＿ Ω。

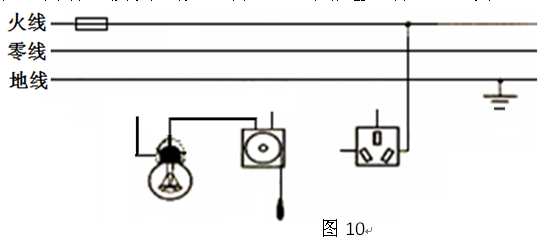

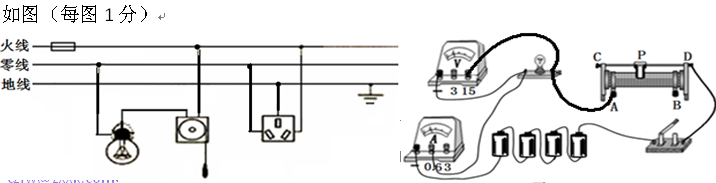

把如图10中的拉线开关、螺丝口灯泡和三孔插座正确地连入家庭电路中。

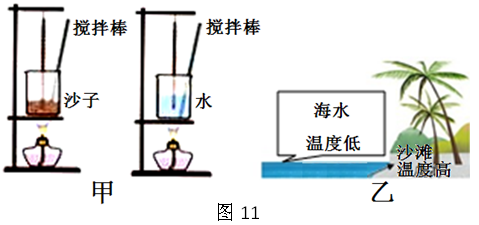

小楠同学是一个喜欢思考的学生，他想不同种类物质的吸热能力是否会不同呢？于是他取了沙子和水这两种不同物质，从而研究它们吸热能力的差异。他设计了如图11甲所示的实验装置。使用的实验器材有：两个完全相同的酒精灯，两个完全相同的金属盒，两支完全相同的温度计等。
在完成每一个实验步骤时要考虑很多问题，下面是小楠同学的实验步骤，请根据要求补充完成：
（1）先测量 ＿＿ （选填“体积”或“质量”）相同的水和沙子；
（2）在实验时只要控制 ＿＿ （选填“加热时间”或“温度变化”）相同就可以确定水和沙子吸收了相同的热量；加热完成后只要比较他们 ＿＿ （选填“加热时间”或“温度变化”）的多少就可以比较出沙子和水吸热能力差异；若在实验时发现，沙子温度升高的比水多，则吸热能力较强的是 ＿＿ （选填“沙子”或“水”）；
（3）根据小楠同学得出的结论，结合图11乙的信息，此时是 ＿＿ （选填“中午”或“夜晚”）。

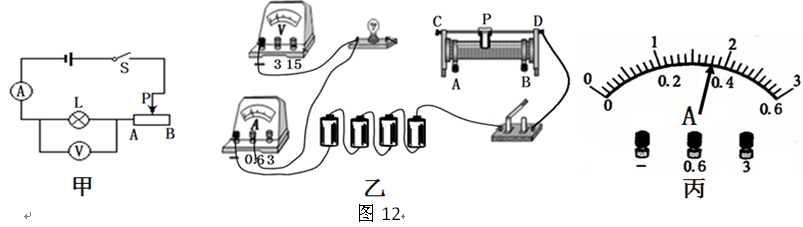

在“测定小灯泡额定功率”的实验中，小楠同学设计的电路如图12甲所示。被测小灯泡的额定电压为3.8V，电阻约为10Ω。实验器材：电源（电压为6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关各一只，滑动变阻器两只：R1（5Ω 0.5A）、R2（10Ω 0.5A），导线若干。
（1）本实验的原理是              ；
（2）为了能完成该实验，滑动变阻器应选用        （选填“R1”或“R2”）；连接实验电路的过程中开关应          ；
（3）按照图12甲所示的电路图，请你用笔画线代替导线将图12乙中的实物电路连接完整。（要求：滑动变阻器的滑片P向左移动时，电流表的示数变大）
  （4）若连好电路后，闭合开关S，小楠发现灯泡不发光，电流表的示数为零，电压表的示数约为6V，则故障的原因可能是（      ）
A.小灯泡处短路
B.电流表断路
C.小灯泡处断路
D.电压表的正、负接线柱接反
（5）排除故障后，闭合开关，移动滑动变阻器的滑片P，同时观察电压表示数的变化，当电压表的示数为        V时，小灯泡正常发光；若小灯泡正常发光时电流表的示数如图12丙所示，则小灯泡的额定功率为          W。

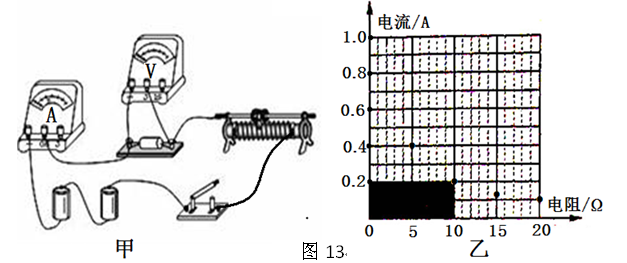

小楠同学用如图13甲所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为3V，5个定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器最大阻值为10Ω。
  （1）开关S闭合前，滑动变阻器的滑片应滑到最 ＿＿ （填“左”或“右”）端；
（2）第4次实验中，将定值电阻由15Ω换为20Ω时，应将滑动变阻器的滑片向 ＿＿ （选填“左”或“右”）端移动；实验过程中，移动变阻器滑片时，眼睛应主要注视 ＿＿
（选填“变阻器滑片”、“电压表示数”或“电流表示数”）；
（3）根据前4次实验所测的电流和所用的电阻阻值，在图13乙中描出了4个点，则阴影部分面积表示的物理量是 ＿＿ ，它的值为 ＿＿ ；
（4）第5次实验中，将定值电阻由20Ω换为30Ω时，小楠发现无论怎样移动滑动变阻器的滑片P，始终无法达到实验要求。此时小楠可采取的措施是  ＿＿ （选填序号）；
A.更换一个新的电压表
B.增加一节干电池
C.用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器
（5）本实验中，滑动变阻器除了保护电路外，还有 ＿＿ 的作用；
（6）小楠试图将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？＿＿ （选填“可行”或“不可行”），你的理由是 ＿＿ 。

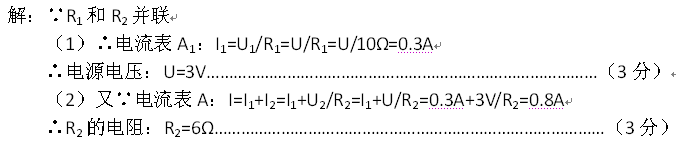

如图14所示的电路中，电阻R₁的阻值为10Ω。闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.8A。求：

（1）电源电压是多少？
（2）R₂的电阻是多少？

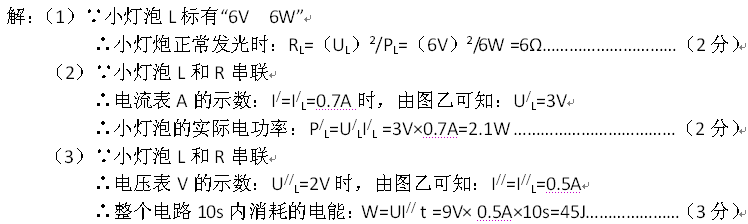

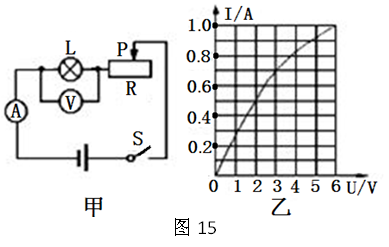

如图15甲所示，电源电压为9V且保持不变，小灯泡L标有“6V  6W”的字样，小灯泡的电流随电压的变化曲线如图15乙所示。求：

（1）小灯炮正常发光时的电阻为多少?
（2）当电流表的示数为0.7A时，小灯泡的实际电功率为多少?
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少?

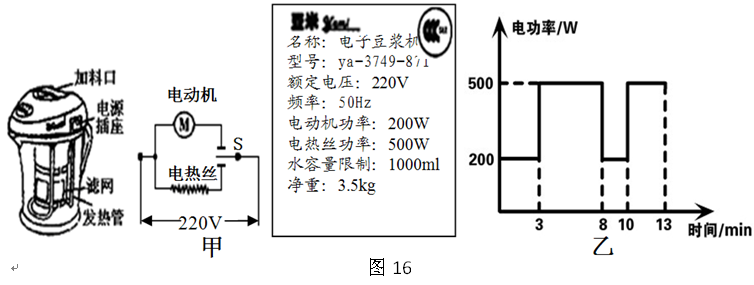

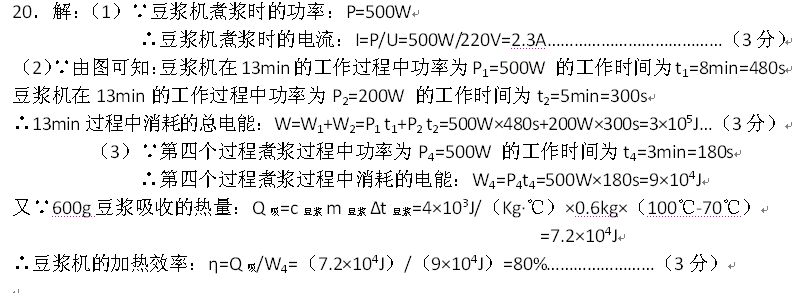

小楠的爸爸新买回来一个全自动豆浆机，其外形、工作电路和铭牌如图16甲所示。其中S为自动控制的单刀双掷开关。豆浆机工作时共分为五个工作程：（1）将黄豆初碾成浆→（2）预热→（3）将黄豆进一步碾碎→（4）煮浆→（5）断电报警。如图16乙为将150g黄豆打成豆浆过程中豆浆机电功率随时间变化的图像。求：

（1）豆浆机煮浆时的工作电流是多少？（计算结果保留1位小数）
（2）将150g黄豆打成豆浆的13min过程中消耗的总电能是多少？
（3）第四个过程为煮浆过程，豆浆的质量为600g，初温为70℃，则将豆浆加热至沸腾（100℃）过程中豆浆机的加热效率是多少？[已知豆浆的比热容:C_豆浆=4×10³J/（Kg•℃）]
