物理试卷2022.12.07

下列电器接在家庭电路中正常工作时，功率约为 1000W 的家用电器可能是（ ）

下列物体中，通常情况下属于绝缘体的是（ ）

下列物理量与电阻大小无关的是（ ）

人体安全电压不高于（ ）

下列例子中，改变内能的方式与其他不同的是（ ）

将规格都是“220V 100W”的电风扇 、电热毯各一个并联在 220V 的电路中，工作相同时间，它们产生的热量（ ）

把两个灯泡连入同一电路中，闭合开关后，发现两灯亮度不同，用电压表测得灯泡两端电压相等，则两灯的连接方式为（ ）

小致家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）

如图所示，电源电压不变，闭合开关 S 后，滑动变阻器滑片 P 向右移动时，下列说法中正确的是（ ）

2022 年 9 月 26 日 21 时 38 分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感三十六号卫星发射升空。火箭在末端飞行时常用液态氢作为燃料，这主要是因为液态氢的 ＿＿ 较大，火箭加速升空的过程中，燃料燃烧所产生的 ＿＿  能转化成火箭的机械能，该过程的能量转化与热机的 ＿＿  冲程所发生的能量转化相同。

电脑使用一段时间后，需要打开主机箱盖陈尘，这是因为散热风扇的扇叶在转动过程中与空气 ＿＿  带上了电，可以 ＿＿  轻小物体，所以灰尘会附着在扇叶上；家中的电脑与电视机是 ＿＿  联的。

 ＿＿ 是用来测量用电器在一段时间内消耗的电能多少的仪表；某型号手机电池铭牌上标有电池电压是 3.8V，容量是 3000mA·h，这种电池一次充满电可储存的能量为 ＿＿  J。充电时，手机中的锂电池相当于电路中的 ＿＿  （选填“电源”、“开关”或“用电器”）。

如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，已知电源电压保持 220V 不变，电热饮水机对水加热利用了电流的 ＿＿  效应。同时闭合开关 S 和 S1，饮水机处于 ＿＿  工作状态。若该饮水机加热时的电功率是保温时电功率的 5 倍 ，则 R1:R2= ＿＿  。

为了研究不同物质的吸热能力，小致同学利用规格相同的电加热器给水和煤油加热，如图所示，他利用实验得到的数据绘制出两种液体温度随加热时间的变化图像。

（1）在烧杯中加入两种液体时，要控制它们的初温和 ＿＿  相同。
（2）实验中通过比较 ＿＿  来反映液体吸收热量的多少。
（3）根据实验数据，小致画出了水和煤油的温度随加热时间变化的图像，由图像可知，煤油和水升高相同的温度时， ＿＿  吸收的热量更多。
（4）若在这两种液体中选择一种作为汽车发动机的冷却剂， ＿＿  冷却效果更好。

如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。

（1）实验中通过 U 形管中 ＿＿  的变化来反映密闭容器内气体温度的变化；利用甲装置可探究电流产生的热量与 ＿＿  的关系。
（2）乙装置中的电阻 R3 的作用主要是使流过电阻 R1 和 R2 的电流 ＿＿  （选填“相等”或“不相等”）。
（3）通过观察乙装置， ＿＿  （选填“左”或“右”）容器中导体产生的热量较多。
（4） 装置 ＿＿ （选填“甲”或“乙”）的现象可以解释“电炉丝热得发红，而连接它的导线却几乎不发热”。

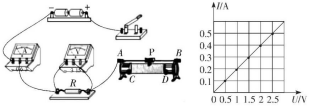

在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压 3V 保持不变。

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片 P 向右端滑动时，电流表的示数变大。（答案写在第23题位置）
（2）连接电路时，开关应该处于 ＿＿  状态。
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近 3V。移动滑片 P，两电表示数均无变化，则电路故障可能是 ＿＿  。
（4）排除故障后，实验中测得五组数据，并绘制出定值电阻 R 的 I-U 图像如图乙所示。由图像可得：当电阻一定时，电流与电压成 ＿＿  。

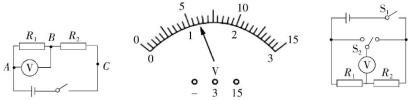

小致用图甲所示的电路“探究串联电路的电压规律”。

（1）实验时，小致应选用规格  ＿＿ （选填“相同”或“不同”）的电阻 R1 和 R2。
（2）实验中，测得 A、B 两点间的电压为 4.8V，在测量 A、C 两点间与 B、C 两点间的电压时，发现电压表的示数均如图乙所示，则 A、C 两点间的电压为 ＿＿  V。
（3）根据上述实验数据，可以得出串联电路电压规律的初步结论为： ＿＿  （写出关系式即可，电源、R1、R2 两端的电压分别用 U、U1、U2 表示）。
（4）小知认为小致在实验时需拆装电压表过于麻烦，他设计了如图丙所示的电路图，认为不用拆接电压表就能测出 R1 和 R2 两端的电压，小致认为该设计不合理，原因是测量其中一个电阻两端的电压时，会出现 ＿＿  现象。

如图甲所示，小致同学在做“测量小灯泡电功率”的实验。实验室有如下器材：电源（设电压恒为 6V 不变）、小灯泡额定电压为 2.5V、电流表、电压表、开关、规格为“30Ω 0.5A”的滑动变阻器各一个，导线若干。

（1）正确连接电路，闭合开关，移动滑片 P 到某位置时，电压表的示数为 2.2V，若想测量小灯泡的额定功率，应将滑片 P 向  ＿＿ （选填“A”或“B”）端移动，通过实验，描绘出小灯泡的 U-I 图像如图乙所示，则小灯泡的额定功率为 ＿＿  W。
（2）小致同学还发现小灯泡的 I-U 图像不是过原点的直线，分析原因是灯丝的电阻受 ＿＿  变化的影响。
（3）通过多次实验测得的电功率值  ＿＿ （选填“需要”或“不需要”）取平均值。
（4）完成实验后，小致想继续进行另外一个实验，他直接断开开关，用一个 10Ω 的定值电阻替换掉小灯泡后，立即闭合开关，与小灯泡正常发光时相比，此时电路中的总功率将 ＿＿ （选填“变大”、“变小”或“不变”）。

小致在探究“通过导体的电流与导体电阻的关系”时，电路如图甲所示，实验中电阻的阻值分别为 5Ω、10Ω、20Ω，电源电压为 6V，滑动变阻器 R1“20Ω l.0A”、R2“40Ω 20A”。

（1）在闭合开关进行实验前，滑动变阻器的滑片应位于最 ＿＿  端。
（2）分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了 I-R 图像，如图乙所示。分析图像可知，每次实验中都应在电压表示数为 ＿＿  V 时，读取电流表的示数。
（3）用 5Ω 电阻做完实验后，保持滑动变阻器滑片的位置不变。接着换用 10Ω 电阻接入电路，闭合开关，应将滑动变阻器的滑片向 ＿＿  端移动。
（4）小致又把 R 换为 20Ω 的电阻接入电路，移动滑动变阻器的滑片位置，使电压表的示数保持不变，为了完成整个实验，应该选择的滑动变阻器是 ＿＿  （选填“R1”或“R2”）。
（5）依次接入 5Ω、10Ω、20Ω 电阻进行实验，记录数据时，三次实验中滑动变阻器消耗的最大功率为 ＿＿  W。

小致同学用如图所示的装置测量定值电阻 R 的阻值，电源电压恒为 6V。

（1）他仔细检查电路，发现有一根导线连接错误，请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。（答案写在的23题位置）
（2）正确连接电路后，闭合开关，调节滑动变阻器滑片 P，当电压表的示数为 2V 时，观察到电流表示数如图乙所示，他记下数据并算出电阻 R 的阻值为 ＿＿  Ω。
（3）实验结束后，小致没有断开开关，直接取下定值电阻，此操作可能导致 ＿＿  被烧坏。
（4）另一组同学在实验操作中，发现电流表已损坏，电压表完好，该实验小组的同学设计了如图丙所示的电路图，已知滑动变阻器最大阻值为 R0。请你帮助他们完成实验：
①闭合开关 S，将滑动变阻器的滑片移至最左端，读出此时电压表的示数，记为 U1；
②断开开关 S，将滑动变阻器的滑片移至最右端，闭合开关 S，读出此时电压表的示数，记为 U2；
③则未知电阻 RX＝ ＿＿  （用符号 U1、U2、R0 表示）。

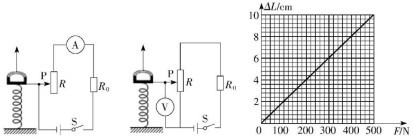

小致用相同的弹簧制作了可用电表示数显示拉力大小的测量仪。他分别设计了如图甲、乙所示电路。除电表外，器材均相同。R 为长 10cm 均匀电阻丝（1Ω/cm），其阻值与长度成正比，滑片 P 与弹簧上端固定在一起，同方向升降，弹簧处于原长时，滑片 P 均位于电阻丝最下端，电源电压恒为 4.5V，定值电阻 R0 为 5Ω，其余部分电阻不计。弹簧的伸长量△L 与所受拉力 F之间的关系如图丙所示。

（1）图甲电路中 R0 的作用是 ＿＿  。
（2）图乙电路中拉力逐渐增大时，电路中的电流将 ＿＿  。
（3）图甲中电流表示数为 0.5A 时，对应的拉力大小为 ＿＿  N。
（4）求出图乙中拉力大小为 300N 时，电压表的示数?（要求写出必要的文字说明及表达式）

17，21，22题图片传到这个位置
