2022.11.29物理作业

（多选）根据下图中磁感线的方向和小磁针的指向，判断下列四幅图中正确的是（　　）

如图所示，根据通电螺线管右端小磁针静止时的指向，可判断通电螺线管的左端为 ＿＿ 极（选填“N”或“S”）；接线柱a连接的是电源的  ＿＿  （选填“正”或“负”）极。

小梅妈妈经常使用某品牌便携式挂烫机。它是利用高温水蒸气熨烫衣服的，其工作电压为220V。挂烫机工作时加热功率有高、低两个挡位，如图所示是其内部的简化电路图，其中R1和R2为发热电阻。当选择开关拨动到与触点B、C接触时处于低温挡加热，此时只有R1接入电路，电路中的电流是2A；当选择开关拨动到与触点A、B接触时处于高温挡加热，此时R1和R2同时接入电路，电路中的电流是5A。求：（1）挂烫机高温挡加热时的电功率多大；（2）高温挡加热时通过R2的电流是多少；（3）发热电阻R1的阻值是多少；（4）低挡工作50s，电阻R1产生多少热量。

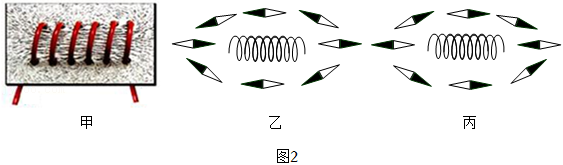

    学习奥斯特实验后，小军认为通电螺线管周围也应存在磁场。在老师的指导下，他和同学一起探究螺线管周围磁场的特点。①如图2甲所示，小军将细铁屑均匀地洒在玻璃板上，轻轻敲击玻璃板后，细铁屑的排列情况。小军发现通电螺线管外部的磁场分布与 ＿＿ （选填“条形”或“蹄形”）磁体的磁场分布情况相似。②随后，小军在螺线管周围放置了8个小磁针，磁针指向如图2乙所示：他将电源正负极对调后，磁针指向如图2丙所示。由此可知：通电螺线管外部磁场方向与螺线管中的 ＿＿ 方向有关。③经过老师指导和同学们共同探讨，大家得出判断通电螺线管磁极的方法，如图丁所示。小军突发奇想，如果把地磁场比作通电螺线管磁场，赤道比作其中一条环绕导线，则导线中电流的方向应该是 ＿＿ （选填“自西向东”或“自东向西”）。

如图所示，小磁针静止不动，请在图中标出电源的正、负极。
