第15章第3节串联和并联同步练习选择题专题训练

某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（  ）

如图所示电路中，若要使R1、R2串联，则（  ）


教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（  ）

如图所示为卫生间电路，安装有照明灯和换气扇．对于它们的工作情况，下列说法中正确的是（  ）


小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光．下列设计的电路图中符合要求的是（  ）


如图 是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S 应安装在（  ）


如图所示的四个实物连接电路图能满足满足以下要求：“当只闭合开关S1时小灯泡发光，其他用电器不工作；当只闭合S2时，蜂鸣器发声，同时小电风扇转动，小灯泡不发光”的一项是（  ）

如图所示的电路，下列说法正确的是（  ）


在图中所示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况是（  ）


小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（  ）

如图所示是一个能吹出冷、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列对电吹风的使用分析正确的是（  ）


每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观．这些灯泡是（  ）

用一个开关同时控制电灯发光和电铃发声，则这两个用电器（  ）

在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光．要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点．以下哪个观点可以推断这两盏电灯肯定是串联的（  ）

汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，下列说法正确的是（  ）

在家庭电路中，下列电路元件是使用时串联的是（  ）

如图中的实物连接电路．下列说法正确的是（  ）


小峰探究发现，某电动玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．他想进一步探究该电动玩具车内部电动机与指示灯的连接方式，便将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光．则该玩具车电路中电动机与指示灯的连接方式（  ）

某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（  ）

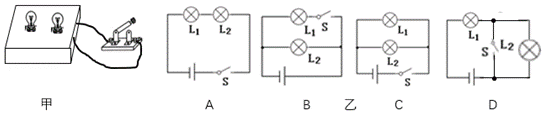

有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（  ）


为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起．图所示的电路图中符合这一情况的是（  ）


新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（  ）

高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（  ）

利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（  ）
