第十八章 电功率 单元测试卷

如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（  ）


下列家用电器中，正常工作时电功率最接近200W的是（  ）

下列用电器的额定功率都是100W，让它们正常工作10min，产生热量最多的是（  ）

如图是小明设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，下列说法错误的是（  ）


小明发现当给家中的电灯通电后，灯丝热得发光，而与灯泡串联的导线温度几乎感觉不到变化，对这一现象的解释，正确的是（  ）

两个灯泡串联在电路中，其中一盏灯正常发光，另一盏灯发光较暗，则下列说法正确的是（  ）

某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（  ）


甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（  ）


电饭煲一般有加热和保温两个挡位，当S1、S2都闭合时为加热挡，断开S2为保温挡，以下电路图不符合要求的是（  ）

用粗细均匀的电热丝加热烧水，通电20min可烧开一壶水，若将电热丝剪掉一部分，使它的长度减小，接入相同的电源，则烧开同样一壶水的时间可能是（  ）

如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I-U关系图象如图乙所示，当滑片P在最左端时，小灯泡正常发光。下列说法中正确的是（  ）


小军家的电子式电能表在5月底和6月底的读数如图所示，则6月份他家消耗了 ＿＿  kW·h的电能。从表盘信息可知，小军家接入的用电器总功率不能超过 ＿＿ W。


小军家的电子式电能表在5月底和6月底的读数如图所示，则6月份他家消耗了 ＿＿ kW·h的电能。从表盘信息可知，小军家接入的用电器总功率不能超过 ＿＿ W。

利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。防止电热的例子：电视机外壳的 ＿＿ ；计算机内的散热 ＿＿ 、电动机外壳的 ＿＿ 等。

将标有“12V 6W”的灯泡 L1 和“6V 3W”的灯泡 L2（不考虑灯丝电阻随温度的变化）串联在 12V 的电源上，闭合开关后，L1、L2 的实际功率之比 P1 : P2 = ＿＿ 。若将它们并联使用，在电路安全的情况下，电路的最大总功率为 ＿＿ W。

电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因是电热丝与导线串联 ＿＿ 相同，因为单位长度电热丝的电阻远大于导线的， 根据公式  ＿＿ 可知电热丝放出的热量远大于导线，所以出现了电热丝很热导线却不怎么热的现象。

如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.2A，电压表示数如图乙所示，其示数为 ＿＿  V，此时滑动变阻器接入电路的阻值为  ＿＿ Ω，当滑片P向右移动的过程中灯泡亮度  ＿＿ （填“变亮”、“不变”或“变暗”）。


如图a所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图b所示。已知定值电阻R0=20Ω，则图b中坐标值I1= ＿＿ A．当电流表示数I=0.4A时，R0与R消耗的电功率之比为 ＿＿ 。


将小灯泡L和电阻R接入如图甲所示的电路中，电源电压不变，只闭合开关S1时，小灯泡L的实际功率为1W，图乙是小灯泡L和电阻R的I-U图像，则电源电压为 ＿＿ V，只闭合开关S1时小灯泡L的电阻为 ＿＿ Ω；再闭合开关S2后，电路的总功率为 ＿＿ 。



如图所示，是家中常见的智能电热马桶盖及电路图，小明通过查阅使用说明书发现其加热电路有三挡功率，电热丝R1、R2的阻值分别为110Ω和220Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换。则其在低温挡工作时，电功率为 ＿＿ W，在高温挡工作1min产生的热量为 ＿＿ J。


小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。

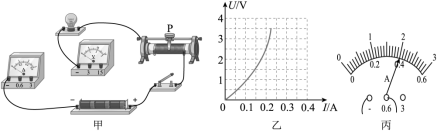

（1）如图甲所示是小明没有连接完的电路，请用笔画线代替导线，将实物电路连接完整 ＿＿ ；
（2）若小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是  ＿＿。
（3）若小明闭合开关后，发现小灯泡不亮，电流表无示数，而电压表有较大的偏转，则电路出现的故障可能是 ＿＿ ；
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U—I图像，根据图像提供的信息，可计算出小灯泡的额定功率是 ＿＿ W。灯泡正常发光时的电阻为  ＿＿ Ω；
（5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为  ＿＿ A，则定值电阻的阻值为 ＿＿ Ω；
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向 ＿＿ （选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于 ＿＿ Ω。

如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。

（1）利用甲装置可探究电流产生的热量与 ＿＿ 的关系，通电一段时间后，  ＿＿ （选填“左”或“右”）侧容器相连的U形管中液面的高度差较大；
（2）乙装置中的电阻R₃的作用主要是使电阻R₁和R₂中的电流 ＿＿ （选填“相等”或“不相等”），为了使实验现象更明显，可以将R₃的阻值换成  ＿＿ （选填“更大的”或“更小的”）；
（3）通过观察乙装置， ＿＿ （选填“左”或“右”）容器中导体产生的热量较多。由此可知，在电阻和通电时间相同时，电流越  ＿＿ ，导体产生的热量越多。该装置  ＿＿ （选填“能”或“不能”）解释“电炉丝热得发红，而连接它的导线却几乎不发热”；
（4）乙装置中，如果R₃断路，在通电时间相同时，与R₃没有断路时相比较，左侧U形管中液面的高度差将  ＿＿ ，右侧U形管中液面的高度差将  ＿＿ （以上两个空都选填“变大”、“变小”或“不变”）；
（5）让乙装置冷却到初始状态，把右侧并联的两根电阻丝R₂、R₃都放入容器中，接通电源一段时间后，电阻丝产生的热量  ＿＿ 多。（选填“左容器”“右容器”或“两容器一样”）

在如图所示的电路中，电源电压为3V，滑动变阻器的规格是“20Ω  1A”，电流表量程是0～0.6A。只闭合开关S₁时，电流表的示数为0.2A。求：
（1）求定值电阻R₁的阻值；
（2）通电1min后，定值电阻R₁消耗的电能；
（3）改用电压为4.5V的电源，再闭合开关S₂，移动滑动变阻器的滑片，R₂消耗的最大功率。


“创新”小组的同学们调查发现，雨雪天气里汽车后视镜会变模糊，影响行车安全。同学们设计了给后视镜除雾、除霜的加热电路如图是加热电路原理图，电源电压100V，加热电阻R₁与R₂阻值均为100Ω，电路低温挡除雾，高温挡除霜；同学们对电路进行模拟测试，开启除霜模式加热后视镜1min，用温度传感器测得其温度升高了6℃。求：
（1）除雾模式下，电路中的电流；
（2）除霜模式下，电路消耗的电功率；
（3）除霜模式下，电路的加热效率。[查资料得：后视镜玻璃质量约0.5kg，玻璃的比热容约0.8×103J/（kg•℃）]
