湖南省株洲市天元区2014届九年级上学期期末考试物理试题

下列文具中，属于绝缘体的是（    ）

超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象，如果我们研制出了常温下的超导材料，你认为它适合制作（　 ）

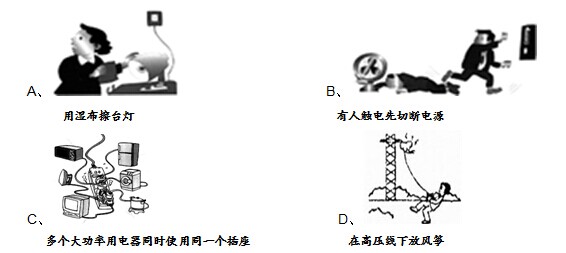

如图，符合安全用电原则的是（  ）
　　

下列用电器中，不是将电能全部转化为内能的是（      ）

南极是世界上最冷的地方，常年平均气温-25℃。以下是企鹅妈妈与小企鹅之间一次对话的部分内容，其中说法正确的是  （    ）

四冲程汽油机正常工作时，使汽车获得了动力的冲程是（　　）

小明“测量小灯泡的电功率”时，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表示数为0，电流表有示数但超出量程，则产生这一现象的原因可能是（    ）
                         　　

标有“36V  40W”和“220V  40W”的两盏白炽灯，若他们都正常发光，下列说法正确的是（    ）

一个简单电路中仅有两个灯泡，关于这两个灯泡，下列说法不可能的是（    ）

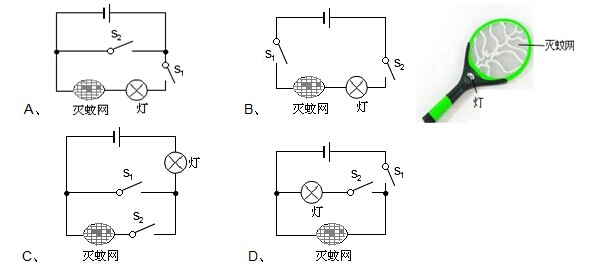

如图所示的电蚊拍，具有灭蚊和照明等功能．当开关　　闭合，　　断开时，只有灭蚊网通电起到灭蚊作用；当开关和都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）
　　

某定值电阻通过的电流是1.0 A，通电一段时间后产生了360 J的热量，如果将电流减小到0.5 A，同样长的时间内将会产生热量 (    )

如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（　　  ）
                       　　

2013年6月11日我国成功发射了“神十”载人飞船。下列说法错误的是：（  ）

如右图所示电路中，甲、乙代表电表，下列说法正确的是（  ）
                                                     　　

两定值电阻甲乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，下列分析正确的是（      ）
                      　　

家庭电路中的电冰箱、洗衣机、电灯等用电器的连接方式是 ＿＿ 联；为了防止因漏电而造成触电事故，电冰箱、洗衣机等家用电器的金属外壳一定要 ＿＿  。

海边的昼夜温差比沙漠地带要小得多，这主要是因为水的 ＿＿ 比较大的缘故，相同质量的海水和沙石，吸收相同的热量后， ＿＿ 的温度升高得多。

两只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出其中一只灯泡两端的电压为2.5V，则该电源电压约为 ＿＿ ；若将两只灯泡并联在该电源两端，则可能出现的现象是   ＿＿  。

如图所示电路中，开关　　、　　和　　原来都是断开的，要使灯　　、　　组成并联电路，应闭合的开关是        ；当同时闭合开关　、　、时，电路会发生        现象。
                              　　

小明小组在“研究电流的热效应”时，他发现用电阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下的改进设想：
                        　　
设想一：将煤油换成水来做实验；
设想二：通过加热空气来做实验。
（1）小鑫断定上述的设想一是错误的，他判断的依据是                          。
（2）于是他们采用了如图所示的实验装置。该装置是通过观察                        来比较电流通过导体产生热量的多少。
（3）甲乙两个密闭容器中的电阻一样大，在乙容器的外部，外置电阻和容器内的电阻并联，因此两容器中电阻的                （选填“电流”、“电压”或“阻值”）不同。
（4）通电一段时间后，发现左侧液面高度较高，可得出的实验结论是                    。
（5）该实验中用到的研究物理问题的方法是                        。（写出一种即可）

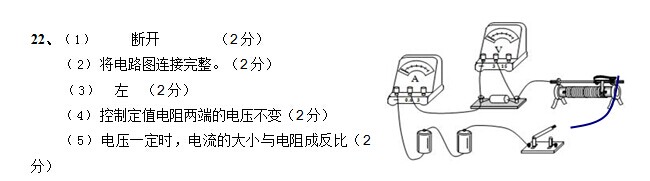

在探究“电压一定时，电流与电阻的关系”的实验中，小明使用的实验器材是：电源（电压恒为4.5V），电流表、电压表、开关各一个，阻值为5Ω、10Ω、15Ω定值电阻三个，滑动变阻器一个。
（1）连接电路时，开关必须            。（选填“断开”或“闭合”）
（2）请用笔画线代替导线，将电路图连接完整。
              　　
（3）闭合开关前，滑片应置于最                （选填“左”或“右”）端。
（4）探究过程中，小明先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表示数为1.5V ，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了右表中的实验数据。实验中，小明在改接不同定值电阻后移动变阻器滑片的目的是                              。


电阻R/Ω	5	10	15
电流I/A	0.30	0.15	0.10

（5）分析上表中的数据，我们可以得到的结论：                                    。

小雷想知道小灯泡的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯　　和额定电压是3.8V的灯　　，先后接在电源电压恒为6V的电路中，按照如图1所示的电路开始探究。
                   　　
(1)小雷按图所示的电路进行实验：
①闭合开关，滑片P向          (选填“左”或“右”)端移动，使灯　　发光，测出灯的相关物理量，记录和计算结果如下表：

次数	电压／V		实际功率／W	电阻／Ω
1	1．6	O．20	O．32	8．00
2	2．5	O．24	O．60	1O.42
3	2．8	O．26	O．73	1O．77

②表格中记录数据遗漏的物理量和单位应填写              。
(2) 小雷注意到灯的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数  据得出的结论是小灯泡实际功率越            ，它的亮度越亮。
(3)用L2替换重复上面的实验时，需要改变            表的量程，发现灯的亮度变化规律与灯相似。
(4)有同学认为“用上表中灯的3次电阻的平均值代表它的电阻更准确。”这种说法错误的，原因是忽略了            对小灯泡电阻的影响。

2013年11月，都市新闻中一则《家里90天没住人电表自走了200千瓦时》的报道引起了广泛的关注，原来在这段时间内这户人家的总开关没有断开，电视机、空调、微波炉和抽油烟机等电器处于待机状态。
上述耗电是不是因为用电器的待机而产生的呢？小明设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其它所有用电器的电源插头或断开开关，记下时间和家中电能表的读数为931.5 kw·h，去爷爷家住了1天后回到家中，正好相隔20小时，观察此时电能表的读数如图所示。
                  　　
（1）小明家电视机的待机功率为            W。
（2）株洲市总人口约385万，估计有50万台电视机，假设每台电视机每天处于待机状态20h，待机功率与小明家电视机相同，则每月（按30天计）共消耗的电能约为              kw·h。
（3）结合上述报道，请你提出一种节约电能的具体做法：                  。

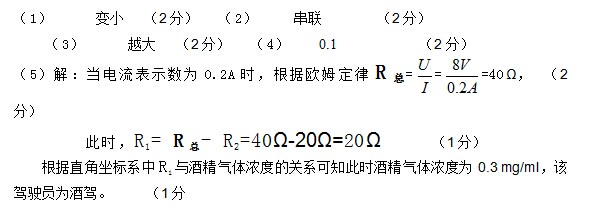

为防止酒驾事故的出现，酒精测试仪被广泛应用，其重要原件是酒精气体传感器，酒精气体传感器是一种气敏电阻，它的阻值随着接触到的酒精气体浓度变化而变化，某气敏电阻阻值与酒精气体浓度变化关系如图象甲所示。
（1）由图象甲可知，随着酒精气体浓度的增大，这种气敏电阻的阻值会              。
                        　　
（2）利用此酒精气体传感器组成下图所示电路，其中　　与　　是        联的。
（3）酒精气体浓度越大，电流表的示数      。（选填“越大”或“越小” ）
（4）在所示的工作电路中，电源电压恒为8V，定值电阻=20Ω，当酒精气体的浓度为0时，电流表的示数为          A。
（5）现在国际公认的酒驾标准是0.2mg/m l≤ 酒精气体浓度 ≤ 0.8mg/ml，交警    在对某驾驶员进行呼气测试时，电流表的示数                      为0.2A，请通过计算判断该驾驶员是否酒驾？（4分）
