泰州医药高新区2013-2014学年度第一学期九年级物理期末统考试卷

如图1是研究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为（    ）
                          　　

如图2所示，小明从山坡上滑下的过程中（    ）
                          　　

下列现象中，通过热传递改变物体内能的是（    ）

将规格都是“220V  100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（    ）

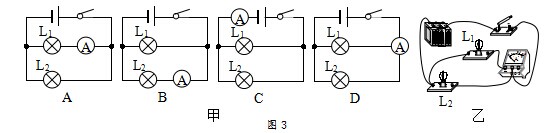

在如图3甲的四幅电路图中，与如图乙所示实物图对应的是（    ）
　　

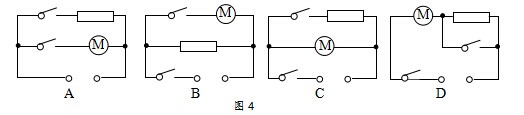

某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风，但只闭合“热风”开关，电吹风机不工作，以“”表示电热丝，“　　”表示电动机，该电吹风机内部的电路连接可以是如图4所示的（    ）
　　

如图5所示的电路，闭合开关，观察发现灯泡　　亮、　　不亮．调节变阻器滑片P，灯泡的亮度发生变化，但灯泡始终不亮。出现这一现象的原因可能是（    ）
                  　　

如图6所示，LED灯具有节能、环保特点．“220V  8.5W”LED灯泡和“220V  60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为（    ）
                     　　

小明用如图7所示的滑轮组把重为160N的物体匀速提升1m，他的拉力为100N，所用时间为2s。下面有关物理量计算正确的是（    ）
                   　　

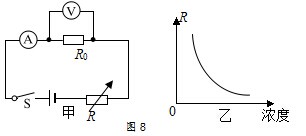

小华同学设计了一个检测天然气泄漏的电路如图8所示。电源电压恒定不变，　　为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示。下列说法正确的是（    ）
        　　

将“6V  3W”和“6V  6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（    ）

滑轮在生活中有着广泛的应用，在需要改变力的方向时，要使用 ＿＿ （选填“定滑轮”或“动滑轮”）；在需要省力时，要使用 ＿＿ （选填“定滑轮”或“动滑轮”）。

家庭电路中的电视、电冰箱和电灯是 ＿＿ 联的，控制电灯的开关与电灯是 ＿＿ 联的，电灯正常工作时的电压为 ＿＿  V；家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的 ＿＿ 较大，导致 ＿＿ 能转化为内能较多。

人类一直在寻求各种高效和“绿色”的能源，新材料在这方面扮演了重要的角色。硅是一种半导体材料，可制作硅光电池，硅光电池能把  ＿＿  能直接转换成 ＿＿ 能，且完全不会造成污染。

木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为 ＿＿ J，功率为 ＿＿  W；若木块重15N，在此过程中重力对木块做功为 ＿＿ J。

太阳能是一种清洁能源。某太阳能热水器每天能使500kg的水温度升高30℃，则这些水吸收的热量为       J，这些热量相当于完全燃烧       kg的无烟煤放出的热量。［无烟煤热值　　］

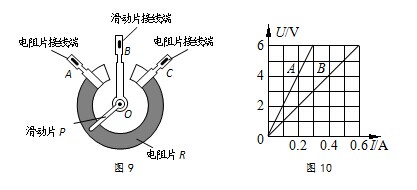

（1）如图9所示为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱 ＿＿ （选填“A、B”、“B、C”或“A、C”）和灯泡 ＿＿ 联后接入电路中。
（2）如图10所示是A、B两定值电阻的U－I图像，由图像中信息可知：通过A导体的电流为0.2A时，A导体两端电压为 ＿＿ V；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为   ＿＿  A。
 　　

如图11所示电路，电源电压不变，电灯L标有“6V 1.2W”字样．当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5A．则电动机两端电压为 ＿＿ V，通过电动机的电流为 ＿＿ A，通电1min电路消耗电能 ＿＿ J。
                      　　

学校楼道照明灯泡经常烧坏，科技小组的成员经多次测量，测得照明电路最高电压达到了250V。若使用的灯泡上都标有“220V 60W"的字样，为了延长灯泡的使用寿命，他们将一个定值电阻与灯泡 ＿＿ 联，定值电阻的阻值至少为  ＿＿ Ω。

小明家的电子式电能表表盘上标有“3200imp/（kW·h）”字样，11月底的示数为　　，12月底的示数为　　，则他家12月份消耗的电能是 ＿＿  kW·h。为测电暖器实际消耗的功率，小明将标有“220V  1000W”字样的电暖器单独接入自家的电路中，观察到电能表上的指示灯在1min内闪烁48次，则电暖器消耗的实际功率是 ＿＿  W。

按照题目要求作图

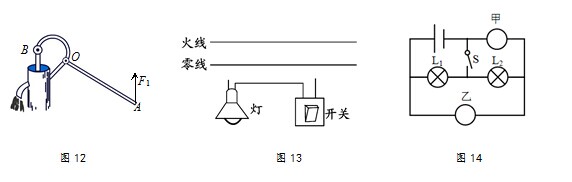

（1）如图12所示是一个简易压水机，其中AOB是杠杆，作出动力　　的力臂；
（2）如图13所示，用笔画线代替导线将电灯和开关正确接到电路中；
（3）将电压表和电流表的符号填入如图14所示的电路中的圆圈内。要求：开关S闭合后，小灯泡　　和　　并联，且都能发光。
 　　

冬季用来暖手的“电暖宝”是广大居民喜爱的暖手工具，假设“电暖宝”中水的质量为0.5kg，将其从20℃加热到70℃，求：
（1）已知水的比热容为　　则水吸收的热量是多少？
（2）若该“电暖宝”铭牌上标有“220V  200W”，字样，该“电暖宝”在额定电压下正常工作，完成上述加热需要多长时间？（用秒作单位，不计热散失）

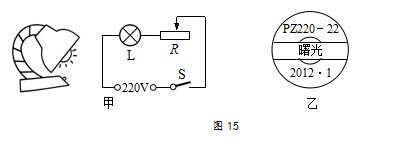

如图15甲所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图乙所示，若不考虑灯泡温度对电阻的影响。求：
                    　　
（1）台灯灯泡的电阻．
（2）灯泡正常发光时的电流．
（3）台灯处在最省电时的工作状态时，灯泡的电功率．

在探究“杠杆平衡条件” 的实验中。
（1）把杠杆的中点支在支架上，调节平衡螺母，使杠杆在       位置平衡；
（2）杠杆平衡后，在往后的实验过程中    （选填“能”或“不能”）再调节两侧的平衡螺母；

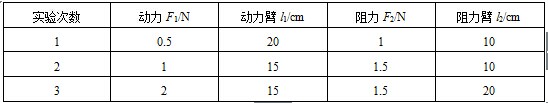

（3）改变力和力臂的数值，做了三次实验，并将实验数据记录在下表中；
　　
（4）通过分析表格中的数据，可得到杠杆的平衡条件是：      ；
（5）杠杆平衡后，如图16所示，在两侧钩码下各增加一个相同的钩码，则杠杆的       下沉（选填“左端”、“右端”）。
                       　　

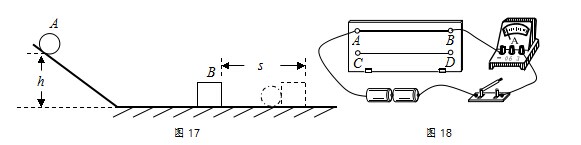

（1）如图17所示是探究“物体动能的大小与哪些因素有关？”的实验示意图。
 　　
①实验要探究的是物体动能的大小与物体       和质量的关系。
②实验中探究的是       （填“A”或“B”）物体的动能，物体动能的大小是通过    （填“s”或“h”）的大小来反映的。
（2）如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察      ，可以比较出合金线电阻的大小，这个实验装置是研究电阻大小与导体       的关系。

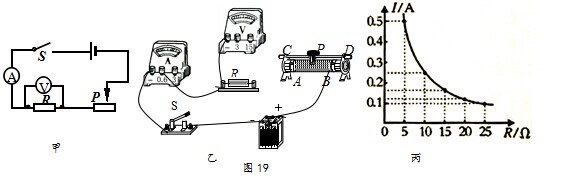

用如图19甲所示的电路探究“电压一定时，通过导体的电流与电阻的关系”，已知电源电压恒为4V，实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω.
　　（1）根据电路图甲，将乙图中实物电路连接完整（导线不能交叉）。
（2）闭合开关前，将滑动变阻器滑片移至　  　（填“A”或“B”）端。将5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表的示数。
（3）换用不同的电阻，调节滑动变阻器的滑片，使电表示数为　   　V，记下电流表的示数。
（4）经多次实验，得到如图丙所示的电流I随电阻R变化的图象，由图象可得出：电压一定时，　　。
（5）为了让提供的电阻都能用到，滑动变阻器可接入电路的阻值范围是　　Ω至   　Ω。

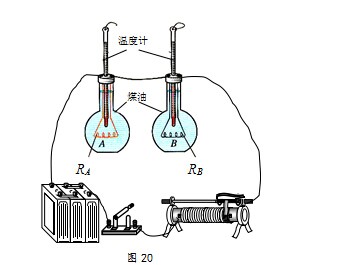

小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图20所示的实验电路。两个烧瓶A、B中盛有质量、初温相等的煤油，　　与　　是阻值不同的电热丝。
           　　
（1）与采用串联的连接方式，其目的是为了控制通电时间、　  　相等。
（2）小明同学为比较与阻值的大小，用电压表分别测出与两端电压大小。发现　　，则　   　（选填“>”、“<”或“=”）。
（3）在相同时间内，可通过观察　    　来比较电流通过电热丝产生的热量多少；为了升温较快，实验液体选用煤油而不选用水，主要是水的比热容比煤油　   　。
（4）通过实验，发现烧瓶B中煤油吸热多，这表明：在电流、通电时间相同的情况下，电阻　   　（选填“越大”或“越小”），产生的热量越多．
（5）小华想改装实验装置用来“测量煤油的比热容大小”，则他们应将烧瓶A中煤油换成与其　　（选填“质量”或“体积”）相等的水，并将电热丝换成　   　的电热丝。

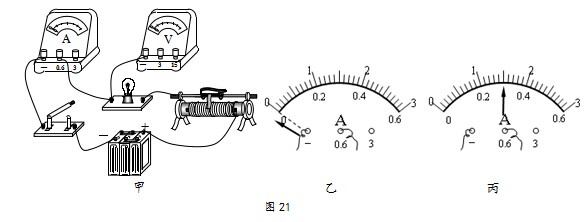

图甲是“测量小灯泡额定功率”的实验电路图，其中电源电压恒为6V，小灯泡的额定电压为2.5V。（假设小灯泡的电阻不变）
　　（1）在图甲中，用笔画线代替导线，将实验电路连接完整。
（2）当闭合开关对电流表试触时，发现电流表指针由零刻度向左边偏转，如图乙所示。产生这一现象的原因是　   　。
（3）正确连接电路，闭合开关时，观察到灯泡闪亮一下后立即熄灭，原因可能是在操作过程中　  。
（4）解决了上述问题后闭合开关，发现电压表的示致是1.5V，要测小灯泡的额定功率，应调节滑动变阻器，使其接入电路的电阻变　  　（填“大”或“小”）。直到小灯泡两端的电压为　  　V，此时电流表示数如图丙所示，灯泡的额定功率为　   　W。
（5）实验室提供的滑动变阻器有“10Ω  1.5A”和“20Ω  lA”两种规格，则本实验中应选用规格为　    　的滑动变阻器，理由是　  　。
