河南省周口市扶沟县2014届九年级（上）期末物理试卷

10秒内通过某导体横截面的电荷量为3库，通过它的电流为 ＿＿ 安，若该导体两端电压为3伏，其电阻为 ＿＿ 欧，这段时间内，电流做功为 ＿＿ 焦．

在如图所示的电路图中，电源电压为12V，闭合开关后，电压表的示数为8V，若将滑动变阻器　　的滑片向右移动，电压表的示数将变 ＿＿ ．
                        　　

如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是 ＿＿ KW•h，灯泡的实际功率是　 ＿＿ 　W．
                       　　

如图所示，电源电压为9V保持不变，　　始终保持闭合状态．当断开　　时，电压表示数为5.4V，电流表示数为0.6A，则　　= ＿＿ Ω；闭合时电路总功率为 ＿＿ W．
                      　　

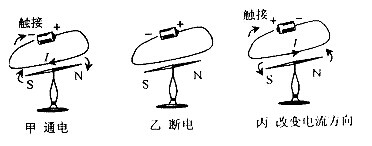

如图是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是 ＿＿ ；观察比较甲、丙两图，可得实验结论是 ＿＿ ．
             　　

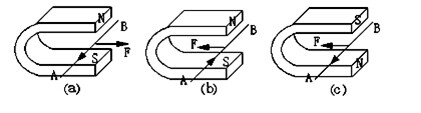

在探究通电导线在磁场中的受力方向与什么有关系时，一位同学做了如图a、b、c的三个实验．图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁铁的南北极．
（1）通过实验a和b说明，通电导线在磁场中的受力方向与 ＿＿ 的方向有关．
（2）通过实验相a和c说明，通电导线在磁场中的受力方向与 ＿＿ 的方向有关．
          　　

1821年，世界上第一台电动机雏形由英国物理学家法拉第完成，其工作原理是 ＿＿ ，10年后，法拉第发现了 ＿＿ 现象，根据这一现象他又制成了世界上第一台发电机模型．

下列文具中，通常情况下属于绝缘体的是（    ）

如图所示是　　和　　两个电阻中的电流随它们两端的电压变化的I﹣U图象．从图象可知（    ）
                     　　

两个分别标有“12V 24Ω”和“24V 48Ω”的甲、乙两个用电器并联后接入电路，若其中一个用电器正常工作，另一个不损坏，则干路中的电流（    ）

将两个定值电阻　　、并联在电压为U的电源两端，消耗的功率为　　，消耗的功率为3，当把它们串联在电压为4U的电源两端时，下列说法正确的是（    ）

下列用电器中，利用电流热效应工作的是（    ）

一根条形磁棒，摔成两节后，其中任何一节磁体磁极的个数是（    ）

探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多．此实验说明影响电磁铁磁性强弱的因素是（    ）
                　　

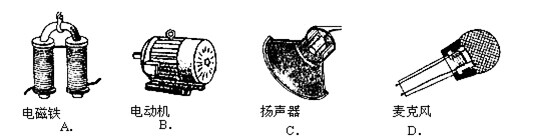

下列设备中利用电磁感应原理工作的是（    ）
 　　

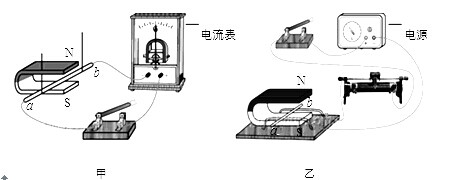

关于如图甲、乙所示的实验，下列说法正确的是（    ）
　　

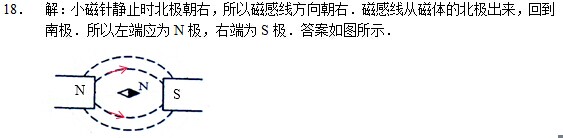

两个磁铁之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两个磁极的极性和磁感线的方向．
                    　　

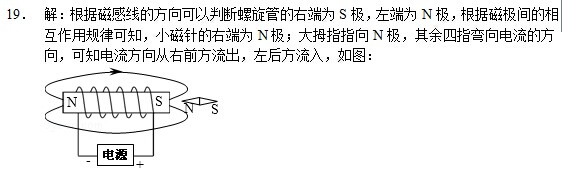

如图所示，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．
                    　　

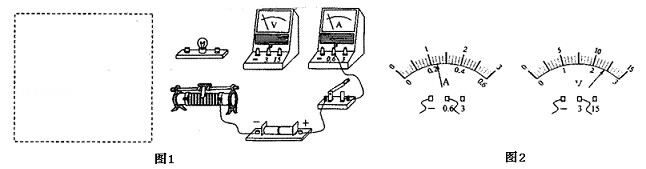

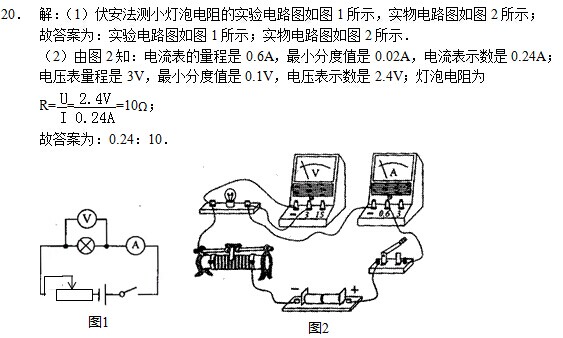

根据要求完成测小灯泡电阻的实验．
器材：电池组、电流表、电压表、滑动变阻器、小灯泡、开关个一个、导线若干．
（1）请在虚线框内画出电路图，用笔划线代替导线完成图1电路连接．
　　（2）实验中，电流表和电压表的示数如图2所示，电流表的示数为　_________　A，灯泡的电阻为　_________　Ω．

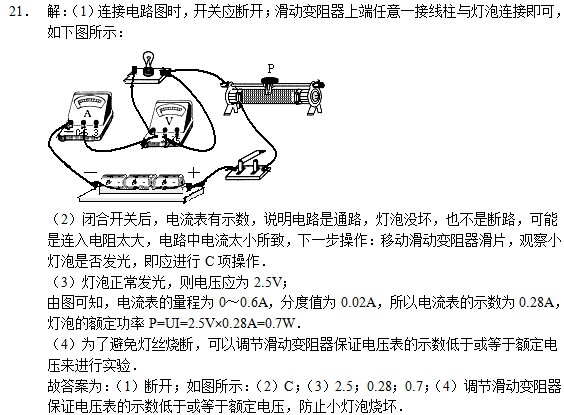

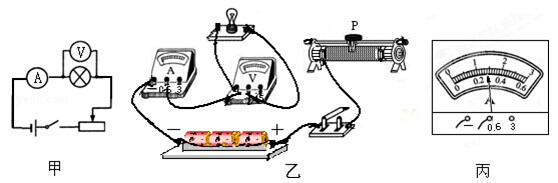

为了测定额定电压为“2.5V”小灯泡的电功率，小明同学设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．
（1）连接电路的过程中开关应　_________　．请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整．（连线不得交叉）
　　
（2）小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是　_________　（选填字母序号）
A．检查电路是否断路
B．更换小灯泡
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为　_________　V时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为　_________　A，该灯泡的额定功率为　_________　W．
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏．为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项：　_________　．

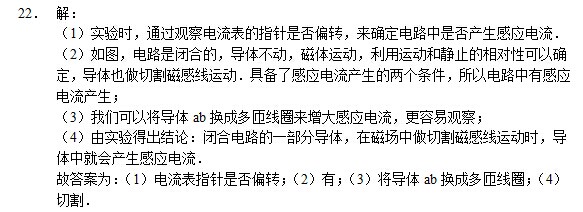

用图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察　_________　来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中　_________　（选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：　_________　．
（4）该实验的结论是：闭合电路的一部分导体，在磁场中做　_________　磁感线运动时，导体中就会产生感应电流．
                     　　

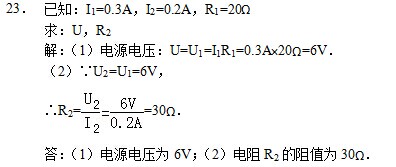

如图所示的电路中，电源电压保持不变，电阻　　的阻值为20Ω．闭合开关S，电流表　　的示数为0.3A，电流表　　的示数为0.2A．求：
（1）电源电压U．
（2）电阻　　的阻值．
                    　　

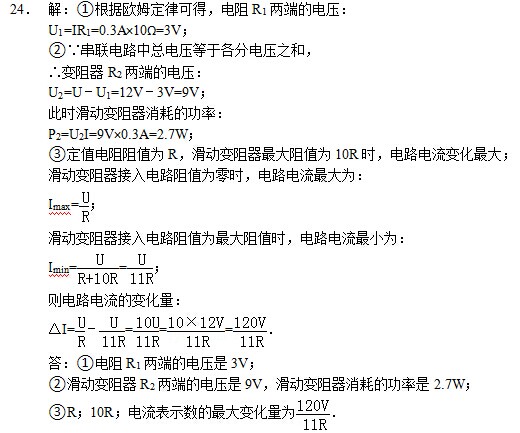

在如图所示的电路中，电源电压为12伏且保持不变，电阻的阻值为10欧，滑动变阻器R2上标有“50欧  2安”字样，闭合电键S后，电流表A的示数为0.3安，
①求电阻R1两端的电压　　；
②求此时变阻器　　两端的电压　　及消耗的电功率　　；
③现有阻值分别为R、2R的定值电阻，最大阻值分别为4R、10R的滑动变阻器，请选择定值电阻、变阻器各一个分别替换　　、，要求：在移动变阻器滑片P的过程中，电流表示数的变化量最大．选择：阻值为　_________　的定值电阻、最大阻值为　_________　的滑动变阻器．求出电流表示数的最大变化量△I．
