上海市静安区2010届高三物理上学期期末教学质量检测

如图所示，一只蜗牛沿着葡萄枝缓慢爬行，若葡萄枝的倾角斜为α，则葡萄枝对重为G的蜗牛的作用力为
　　

关于自由落体运动下列说法正确的是

在标准大气压下，100℃的水变成同温度的水蒸气的过程，下面的说法正确的是

下列关于磁感线的说法，正确的是

如图所示的三个电路，是用基本门、蜂鸣器组成的简易控制电路，当在A输入高电势时，能使蜂鸣器发声的是
　　

如图所示，额定电压为110V的两盏电灯，额定功率分别为 ＝100W， ＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是
　　

质量m = 2kg的滑块，以4m/s的速度在光滑水平面上向右滑行。从某时刻起受到一水平向左的外力F的作用，经过一段时间后，滑块的速度方向变为水平向左，大小为4m/s，在这段时间内

如图所示为伽利略设计的斜面实验。伽利略理想实验是将可靠的事实和理论思维结合起来，能更深刻地反映自然规律。下面给出了伽利略斜面实验的四个事件：
①减小斜面BC的倾角（图中BC′），小球将通过较长的路程，仍能到达原来的高度
②由静止释放小球，小球沿斜面AB滚下，滚上另一斜面BC，高度几乎与原来相同
③如果没有摩擦，小球将上升到原来的高度
④继续减小BC的倾角，最终使它水平，小球将沿水平面以恒定速度一直运动下去
　　
对事件性质的判断及排序，正确的是

一个在水平地面上做直线运动的物体，在水平方向只受摩擦力f的作用，当对这个物体施加一个水平向右的推力F作用时，下面叙述的四种情况不可能出现的是

原来静止的点电荷，仅在电场力的作用下沿直线自A点运动到B点，速率逐渐增大，下列判断正确的是

如图所示,一端可绕O点自由转动的长木板上方放一个物块,手持木板的另一端,使木板从水平位置沿顺时针方向缓慢转动,转动过程中，手对木板的力始终竖直向上，则在物块相对于木板滑动前
　　

甲乙两辆汽车在平直的公路上沿同一方向作直线运动,t =0时刻同时经过公路旁的同一个路标.在描述两车运动的v-t图中(如图),直线a、b分别描述了甲乙两车在0～20秒的运动情况.关于两车之间的位置关系,下列说法正确的是
　　

在光滑水平面上有一个内外壁都光滑的质量为M的气缸，气缸内有一质量为m的活塞，已知M＞m．活塞密封一部分理想气体．现对气缸施加一个水平向左的拉力F（如图甲）时，气缸的加速度为a1，封闭气体的压强为p1，体积为V1；若用同样大小的力F水平向左推活塞（如图乙），此时气缸的加速度为a2，封闭气体的压强为p2，体积为V2。设密封气体的质量和温度均不变，则
　　

如图所示，一带电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹。M和N是轨迹上的两点，其中M点在轨迹的最右点。不计重力，下列表述正确的是
　　

如图所示，两根光滑的金属导轨，平行放置在倾角为 的斜面上，导轨的左端接有电阻R，导轨所在空间有一与导轨平面垂直的匀强磁场。导轨上有一个金属棒，金属棒与两导轨垂直且接触良好，在沿着斜面向上且与棒垂直的拉力F作用下，金属棒沿导轨匀速上滑，则下列说法正确的是
　　

如图所示，实线是一个点电荷形成电场中的一条电场线，虚线是该电场中的两条等势线，由图可以得出的结论是
　　

甲乙两车在一平直道路上同向运动，其 图像如图所示，图中ΔOAP和ΔOBP的面积分别为s1和s2且s2>s1。初始时，甲车在乙车前方s0处。
　　

将两个电源先后接入测定电源电动势和内电阻的电路中，测得的U―I图线如图所示，由图线可知
　　

如图所示为用“与”门、蜂鸣器等元件组成的简易控制电路。当蜂鸣器鸣叫时，电键S1、S2所处的状态为
　　

如图所示，长为L的木板水平放置，在木板的A端放置一个质量为m的小物块，现缓慢抬高木板的A端，使木板以左端为轴转动，当木板转到与水平面的夹角为 时，小物块开始滑动，此时停止转动木板，小物块滑到底端的速度为v，则在整个过程中
　　

如图所示，一金属直杆MN两端接有导线，悬挂于线圈下方，MN与线圈轴线均处于竖直平面内，为使MN垂直于纸面向外运动，下面方案可行的是
　　

如图所示电路，R1∶R3＝3∶1，安培表1的示数为1A。在外电路中每移动1C电量电场力做功为6J，在电源内部，把1C电荷从某一极移到另一极，非静电力做功8J，该电路的电源电动势是 ＿＿ ，内电阻是 ＿＿ ．
　　

质量为m=2 kg 的物体在光滑的水平面上运动，在水平面上建立x0y坐标系，t=0时，物体位于坐标系的原点0，物体在x轴和y轴方向上的分速度vx、vy随时间t变化的图象如图甲、乙所示。t =3.0 s时,物体受到合力的大小为 ＿＿ ；t =8.0 s时,物体的位置为 ＿＿ (用位置坐标x、y表示)。
　　

如图所示，固定的竖直圆筒由上段细筒和下段粗筒组成，粗筒横截面积是细筒的4倍，细筒足够长，粗筒中A、B两轻质光滑活塞间封有空气，活塞A上方有水银。用外力向上托住活塞B，使之处于静止状态，活塞A上方的水银面与粗筒上端相平，水银深H=10cm，气柱长Ｌ=20cm，大气压强p0=75cmHg。现使活塞B缓慢上移，直到水银的一半被推入细筒中，则此时筒内气体的压强为 ＿＿ ，筒内气柱长度为 ＿＿ 。
　　

.如图所示为一小球做平抛运动的闪光照片的一部分，图中背景方格的边长均为2.5厘米，那么照片的闪光频率为 ＿＿ Hz；小球做平抛运动的初速度的大小为 ＿＿ m/s。
　　

如图所示电路，电源电动势ε=9.0V，内阻r=3.0Ω。电阻的阻值为R1=R4=20Ω，R2=R3=10Ω。图中电压表所测的是电阻 ＿＿ 两端的电压；若四个电阻中有一个出现了断路，此时电压表的读数为4.8V，电流表的读数为0.36A，由此可判断发生断路的电阻是 ＿＿ 。
　　

如图所示，在水平面内有两条光滑平行金属轨道MN、PQ，轨道上静止放着两根质量均为m可自由运动的导体棒ab和cd。在回路的正上方有一个质量为M的条形磁铁，磁铁的重心距轨道平面高为h。由静止释放磁铁，当磁铁的重心经过轨道平面时，磁铁的速度为v，导体棒ab的动能为EK，此过程中，磁场力对磁铁所做的功 ＿＿ ；导体棒中产生的总热量是 ＿＿ 。
　　

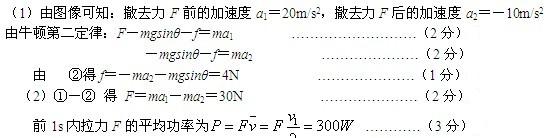

如图甲所示，质量为m＝1kg的物体置于倾角为θ＝37°固定斜面上，对物体施以平行于斜面向上的拉力F，t1＝1s时撤去拉力，物体运动的部分v—t图像如图乙，
试求
　　
（1）物体与斜面间的摩擦力f；
（2）前1s内拉力F的平均功率；

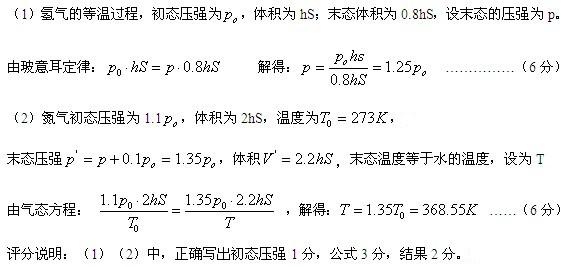

如图所示，左右两个底部截面均为S的柱形容器竖直放置。左容器足够高，上端敞开，大气压强为p0，右容器上端封闭。两个容器的下端由可忽略容积的细管连通。容器内两个活塞A、B的重力均为0.1p0S，忽略摩擦。初始时，两个活塞A、B下方封有高度均为h的氮气，B上方封有高度为h的氢气。温度为T0=273K，系统处于平衡状态。现用外力将活塞A固定，将系统的底部浸入恒温热水槽中，使氮气温度升高到与水温相同，保持氢气的温度不变，再次平衡时，氢气柱高度变为0.8h。求：
（1）再次平衡时，氢气的压强是多少？
（2）水的温度是多少？
　　

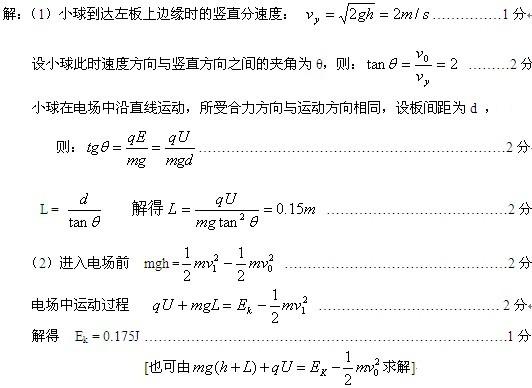

如图所示，两块平行金属板竖直放置，两板间的电势差U =1.5×10³V（仅在两板间有电场），现将一质量m = 1×10^－2kg、电荷量q = 4×10_^－5C的带电小球从两板的左上方距两板上端的高度h = 20cm的地方以初速度v0 = 4m/s水平抛出，小球恰好从左板的上边缘进入电场，在两板间沿直线运动，从右板的下边缘飞出电场，求：
　　
（1）金属板的长度L。
（2）小球飞出电场时的动能Ek。

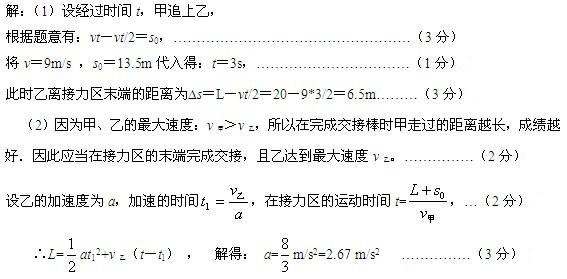

运动会上4×100m接力赛是最为激烈的比赛项目，有甲乙两运动员在训练交接棒的过程中发现，甲短距离加速后能保持9m/s的速度跑完全程．为了确定乙起跑的时机，甲在接力区前s0 处作了标记，当甲跑到此标记时向乙发出起跑口令，乙在接力区的前端听到口令时立即起跑（忽略声音传播的时间及人的反应时间），先做匀加速运动，速度达到最大后，保持这个速度跑完全程。已知接力区的长度为L=20m，试求：
（1）若s0 =13.5m，且乙恰好在速度达到与甲相同时被甲追上，完成交接棒，则在完成交接棒时乙离接力区末端的距离为多大？
（2）若s0 =16m，乙的最大速度为8m/s，要使甲乙能在接力区内完成交接棒，且比赛成绩最好，则乙在加速阶段的加速度应为多少？

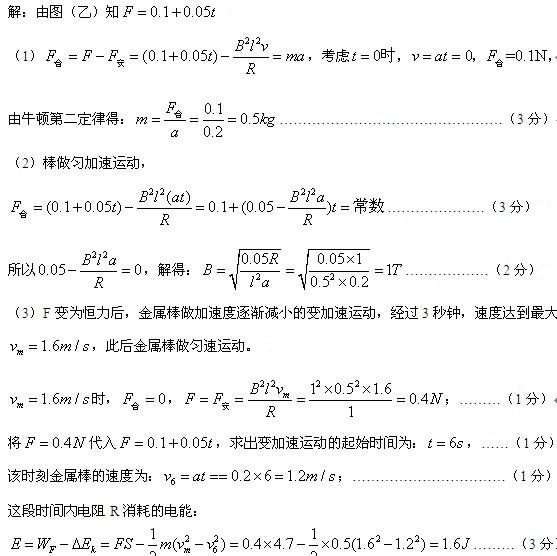

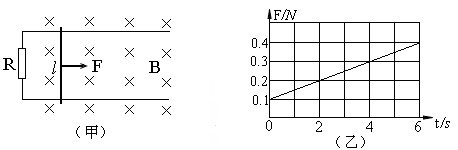

如图（甲）所示，一对足够长平行光滑轨道放置在水平面上，两轨道间距l＝0.5m，左侧接一阻值为R＝1的电阻；有一金属棒静止地放在轨道上，与两轨道垂直，金属棒及轨道的电阻皆可忽略不计，整个装置处于垂直轨道平面竖直向下的匀强磁场中。t＝0时，用一外力F沿轨道方向拉金属棒，使棒以加速度a＝0.2 m/s²做匀加速运动，外力F与时间t的关系如图（乙）所示。
　　
（1）求金属棒的质量m
（2）求磁感强度B
（3）当力F达到某一值时，保持F不再变化，金属棒继续运动3秒钟，速度达到1.6m/s且不再变化，测得在这3秒内金属棒的位移s＝4.7m，求这段时间内电阻R消耗的电能。
