上海市青浦区2010届高三物理上学期期末质量抽查考试

许多科学家在物理学发展过程中做出了重要贡献，下列叙述中符合物理学史实的是：（    ）

物理学中用到大量的科学研究方法，在建立下列物理概念时，都用到“等效替代”方法是……（    ）

如图所示，用网球拍打击飞过来的网球时，则网球拍打击网球的力应该：………（    ）
　　

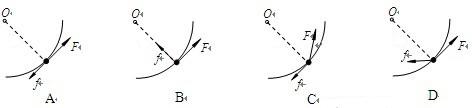

狗拉雪橇沿位于水平面内的圆弧形道路匀速行驶，图为四个关于雪橇受到的牵引力F及摩擦力f的示意图（图中O为圆心），其中正确的是：………………………………………（    ）
　　

如图所示为一列横波在某一时刻的波形图，这时位于平衡位置的质点A正向 方向运动，且经0.2秒质点A再一次经过平衡位置并向 方向运动，则这列横波：………………………………………（    ）
　　　　

下列措施中，不属于防止静电危害的是：……………………………………………（    ）

下列关于磁感线的说法中错误的是：…………………………………………………（    ）

下面四个图像依次分别表示运动物体的加速度、速度、位移随时间变化的规律。其中描述物体做匀速直线运动的图像是：……………………………………………………………（    ）
　　

如图所示（俯视），原来静止在光滑水平桌面上的物体，受一个水平向东的力F1的作用，若要使物体获得东偏北30º方向的加速度，则必须同时对物体施加另一个作用力F2，那么F2的最小值为：………………（    ）
　　

节日燃放礼花弹时，要先将礼花弹放入一个竖直的炮筒中，然后点燃礼花弹的发射部分，通过火药剧烈燃烧产生的高压燃气，将礼花弹由炮筒底部射向空中，若礼花弹在由炮筒底部击发到炮筒口的过程中，克服重力做功为W1，克服炮筒阻力及空气阻力做功为W2，高压燃气对礼花弹做功为W3，则礼花弹在炮筒内运动的过程中（设礼花弹发射过程中质量不变）：………（    ）

如图所示，一根木棒AB在O点被悬挂起来，AO＝OC，在A、C两点分别挂有二个和三个砝码，木棒处于平衡状态。如在木棒的A、C点各增加一个同样的砝码，则木棒：…………（    ）
　　

如图所示，一根两端开口的细玻璃管，下端插在水银槽中，管内有一段被水银柱封闭的空气柱。现将玻璃管向上缓缓提起，直至玻璃管离开水银槽，在这一过程中，管内空气柱的压强P 和长度L 的变化情况是：…（    ）
　　

如图所示，两个半径相同、粗细相同的圆形导线圈，可以绕通过公共的轴线xx' 自由转动。初始时，两线圈互相垂直。现分别通以相等的电流，设每个线圈中电流在圆心处产生磁感强度为B ，当两线圈转动而达到平衡时，圆心O处的磁感强度的大小是：…………（    ）
　　

目前，有一种先进的汽车制动装置，可保证车轮在制动时不被抱死，使车轮仍有一定的滚动，如右图所示是这种装置的示意简图，铁齿轮P与车轮同步转动，右端有一个绕有线圈的磁铁Q，M是一个电流检测器，刹车时，磁铁与齿轮相互靠近而产生感应电流，这个电流经放大后控制制动器，由于 齿在经过磁铁的过程中被磁化，引起M中产生感应电流，其方向是：………………………………………………………（    ）
　　

在图所示电路中，开始时电键K1、K2均闭合，现先断开电键K1，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M1＝　　，再断开电键K2，两表新的示数变化量之比为M2＝　　，若已知R2＜R3，则比较M1与M2的绝对值大小应有：…………（    ）
　　

质量为2kg的物体，放在动摩擦因数μ=0.1的水平面上，在水平拉力的作用下，由静止开始运动，水平拉力做的功W和物体发生的位移S之间的关系如下图所示，则……………（    ）
　　

如图所示，两列振幅和波长都相同而传播方向相反的机械横波，在相遇的某一时刻“突然”消失。设在这一时刻两波相遇的介质里有a、b、c三个介质质点，则关于这三个质点的情况下列说法中正确的是：……（    ）
　　

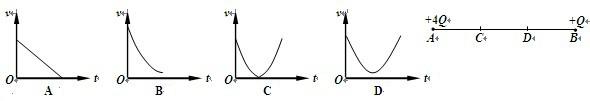

如右图所示，点电荷+4Q与+Q分别固定在A、B两点，C、D两点将AB连线三等分，现使一个带负电的粒子从C点开始以某一初速度向右运动，不计粒子的重力，则该粒子在CD之间运动的速度大小v与时间t的关系图像可能是：………………………………………（    ）
　　

如图所示，通以恒定电流的螺线管置于MN和PQ两水平放置的光滑平行金属导轨之间，ab、cd两条金属棒分别搁置于导轨上，当通过螺线管的电流发生变化时，棒ab、cd的运动情况是：…………………………（    ）
　　

如图所示为一逻辑电路符号及其输入输出真值表，此逻辑电路为 ＿＿ 门电路，在真值表中X处的逻辑值为 ＿＿ 。
　　

我国于2007年10月24日发射的“嫦娥一号”探月卫星已正常工作近8个月了。若已知“嫦娥一号”卫星的质量为m，月球的质量为M，万有引力恒量为G，当“嫦娥一号”与月球球心之间的距离为r时，它受到月球的万有引力大小为_________；若“嫦娥一号”在半径为R的圆周上绕月球作周期为T的圆周运动，则它运行的线速度大小为_________。

一物体在某一行星表面被竖直向上抛出（不计空气阻力）。取抛出时t=0，得到如右图所示的s-t图象，则该行星表面重力加速度大小为 ＿＿ m/s2，物体被抛出时的初速度大小为 ＿＿  m/s。
　　

如图所示，在光滑水平面上，一绝缘细杆长为l，两端各固定着一个带电小球，处于水平方向、场强为E的匀强电场中，两小球带电量分别为＋q和－q，轻杆可绕中点O自由转动。在轻杆与电场线夹角为θ时，忽略两电荷间的相互作用，两电荷受到的电场力对O点的力矩大小为_____。取O点为零电势能点，两电荷具有的电势能为 ________。
　　

如图所示，一个斜面固定在水平面上，从斜面顶端以不同初速度v0水平抛出小物体，得到物体在空中运动时间t与初速度v0的关系如下表，试求：

v0/m·s-1	…	2	…	9	10	…
t/s	…	0.30	…	1.000	1.000	…

（1）斜面的高度 ＿＿ 。
（2）斜面的倾角  ＿＿ 。

　　

“研究感应电流产生的条件”的实验电路如图所示。实验表明：当穿过闭合电路的 ＿＿ 发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于端 ＿＿ （选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法： ＿＿ 。
　　

图所示是利用DIS测定电动机效率的电路，试完成下列问题：
　　
（1）在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P入= ＿＿ ；
（2）在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率η= ＿＿ 。（重力加速度为g）

如图所示是在“用DIS实验系统研究机械能守恒定律”的实验装置，完成下列有关问题：
　　
（1）本实验中，采用的传感器是 ＿＿ （填写传感器名）。
（2）本实验中，先选取零势能面再进行实验，则零势能面位置的选取对验证摆锤动能与重力势能之和为常数 ＿＿ 影响（选填“有”或“无”）。
（3）每次都准确从同一位置静止释放摆锤，改变传感器安装的高度，以同一零势能面测得四个不同位置的重力势能和动能数据。

动能（×10-2J）	重力势能（×10-2 J）	机械能（×10-2 J）
0.00	7.50	7.50
2.46	5.00	7.46
4.91	2.50	7.41
7.34	0.00	7.34

分析实验数据可以发现，动能与势能之和（机械能）随测量位置的不同而不断减小，其可能的原因是： ＿＿

将一单摆装置竖直悬于某一深度为h（未知）且开口向下的固定小筒中（单摆的下部分露出筒外），如图甲所示。将悬线拉离平衡位置一个小角度后由静止释放，设单摆摆动过程中悬线不会碰到筒壁。如果本实验的长度测量工具只能测量出筒下端口到摆球球心之间的距离l，并通过改变l而测出对应的摆动周期T，再以T2为纵轴、l为横轴，作出T2-l图像，则可以由此图像得出小筒的深度h和当地的重力加速度g。
　　
（1）如果实验中所得到的T2-l图像如图乙所示，那么对应的图像应该是a 、 b、c 中的 ＿＿ 。
（2）由图像可知，小筒的深度h＝ ＿＿ m；当地重力加速度g＝ ＿＿ m/s2。

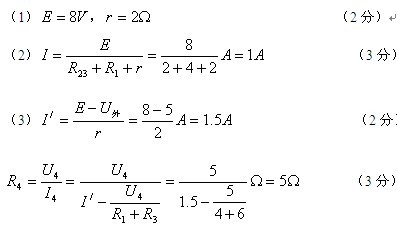

如图所示电路，电源由4节电池串联而成，每一节电池的电动势为　　＝2伏，每一节电池的内阻为r1＝0.5欧，电表都是理想的，电阻R1标有“6伏，9瓦”字样，电阻R2＝3欧，R3＝6欧，问：
　　
（1）电池组的总电动势和总内阻分别多大？
（2）当电键K1闭合，K2断开时电流表的示数为多大？
（3）在电键K1断开，K2闭合时要使电压表的示数为5伏，则R4的阻值多大？

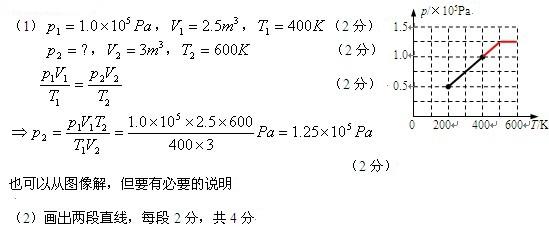

一定质量的理想气体经历了温度缓慢升高的变化，如图所示，p-T和V-T图各记录了其部分变化过程，试求：
　　
（1）温度600K时气体的压强。
（2）在p-T图象上将温度从400K升高到600K的变化过程补充完整。

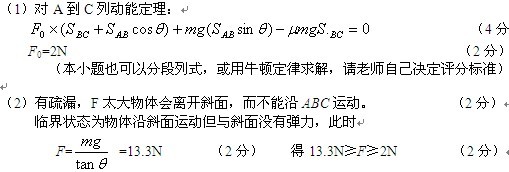

如图所示，质量m=1kg的小物体从倾角θ=37°的光滑斜面上A点静止开始下滑，经过B点后进入粗糙水平面（经过B点时速度大小不变而方向变为水平）。已知SAB=3m，SBC=7.6m ，u=0.5 。试求：
　　
（1）若在小物体上始终施加一个水平向左的恒力F，发现当F=F₀时，小物体恰能从A点静止出发，沿ABC到达水平面上的C点停止。求F₀的大小。
（2）某同学根据（1）问的结果，得到如下判断：“当F≥F₀时，小物体一定能从A点静止出发，沿ABC到达C点。”这一观点是否有疏漏，若有，请对F的范围予以补充。（sin37°=0.6，cos37°=0.8）

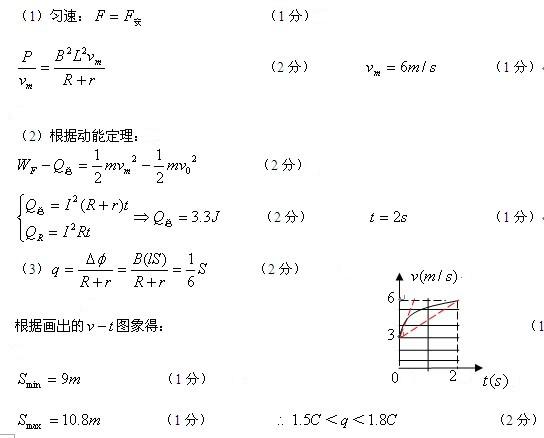

如图所示，MN、PQ为水平放置的足够长的平行光滑导电导轨，间距L为0.5m，导轨左端连接一个2Ω的电阻R，将一根质量为0.2kg的金属棒cd垂直地放在导轨上，且与导轨接触良好，金属棒的电阻r大小为1Ω，导轨的电阻不计，整个装置放在磁感应强度为1T的匀强磁场中，磁场方向垂直于导轨平面向下，现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。当棒的速度达到3m/s后保持拉力的功率恒为3W，从此时开始计时，即此时t＝0，已知从此时直至金属棒达到稳定速度的过程中电流通过电阻R做的功为2.2J。试解答以下问题：
　　
（1）金属棒达到的稳定速度是多少?
（2）金属棒从t＝0开始直至达到稳定速度所需的时间是多少?
（3）试估算金属棒从t＝0开始直至达到稳定速度的过程中通过
电阻R的电量大约在什么数值范围内？
