最新各地高考物理 调研 模拟试题汇编 电磁感应

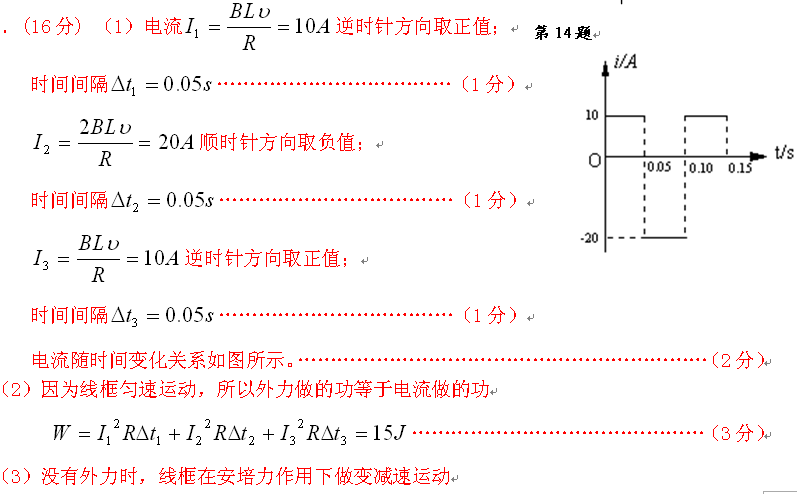

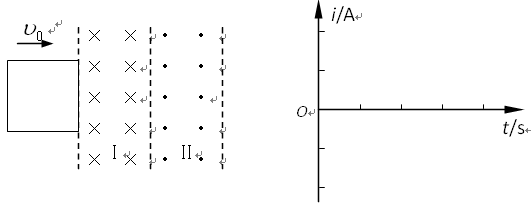

（2012盐城摸底）．（16分）如图所示，Ⅰ、Ⅱ区域是宽度均为L=0.5m的匀强磁场，磁感应强度大小B=1T，方向相反。一边长L=0.5m、质量m=0.1kg、电阻R=0.5Ω的正方形金属线框，在外力作用下，以初速度v_o=10m/s匀速穿过磁场区域。

（1）取逆时针方向为正，作出i-t图像；
（2）求线框穿过磁场区域的过程中外力做的功；

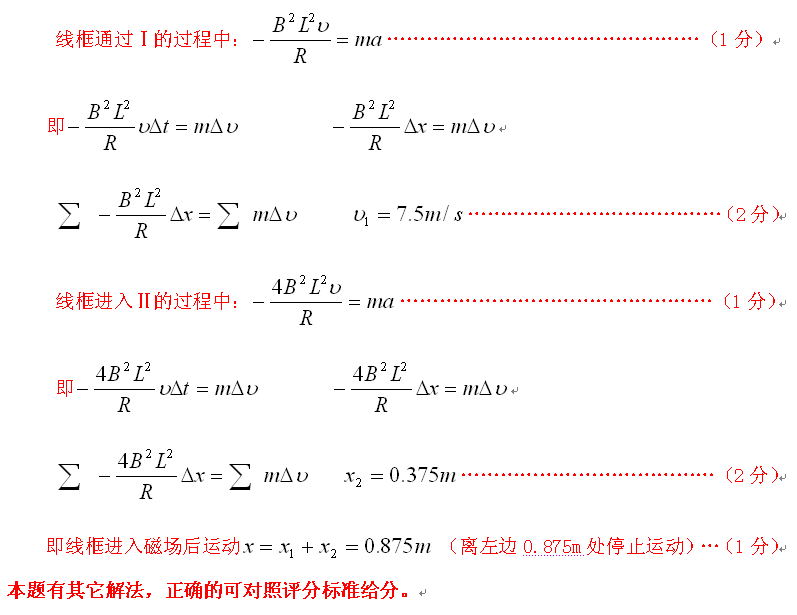

（3）若不施加外力，确定线框最终停止的位置。

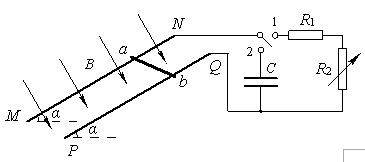

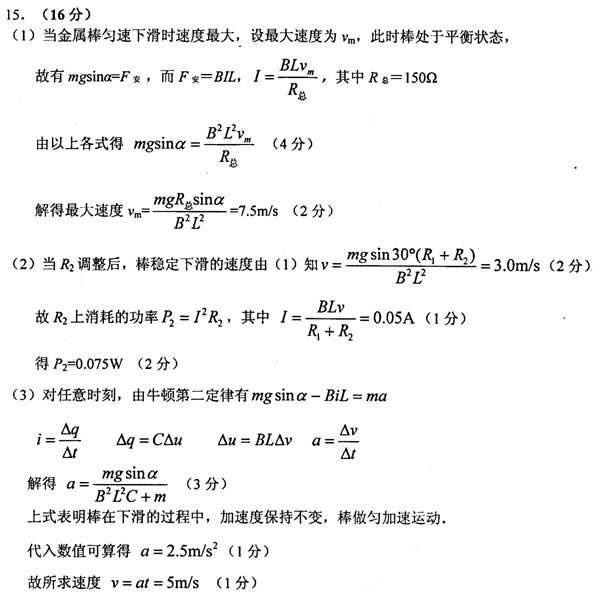

(2012南京学情调研)．（16分）如图所示，两足够长平 行光滑的金属导轨MN、PQ相距为L=1m，导轨平面与水平面夹角=30°，导轨电阻不计．磁感应强度为B=1.0T的匀强磁场垂直导轨平面斜向下，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m=0.01kg、电阻不计．定值电阻R₁=30Ω，电阻箱电阻调到R₂=120Ω，电容C=0.01F，取重力加速度g=10m/s²．现将金属棒由静止释放．
(1) 在开关接到1的情况下，求金属棒下滑的最大速度．
(2) 在开关接到1的情况下，当R₂调至30Ω后且金属棒稳定下滑时，R₂消耗的功率为多少？
(3) 在开关接到2的情况下，求经过时间t=2.0s时金属棒的速度．

(2012苏北四市一模)．如图所示，两个完全相同的矩形导线框A、B在靠得很近的竖直平面内，线框的对应边相互平行。线框A固定且通有电流I，线框B从图示位置由静止释放，在运动到A下方的过程中

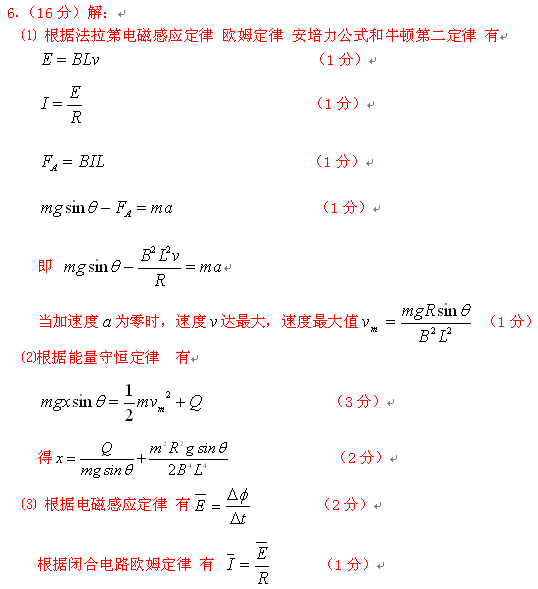

(2012苏北四市一模)．（16分）两根足够长的光滑平行直导轨MN、PQ与水平面成θ角放置，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向上，导轨和金属杆接触良好，它们的电阻不计。现让ab杆由静止开始沿导轨下滑。
⑴求ab杆下滑的最大速度v_m；
⑵ab杆由静止释放至达到最大速度的过程中，电阻R产生的焦耳热为Q，求该过程中ab杆下滑的距离x及通过电阻R的电量q。

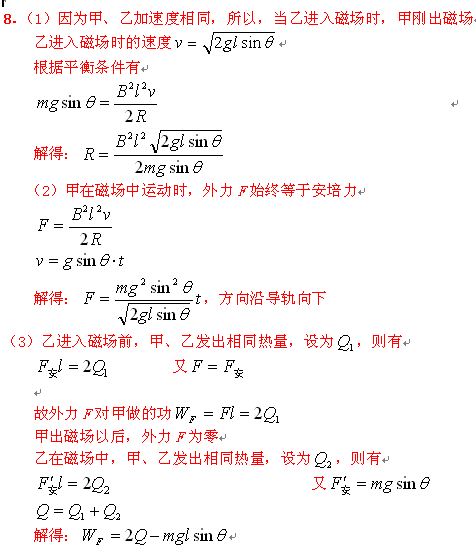

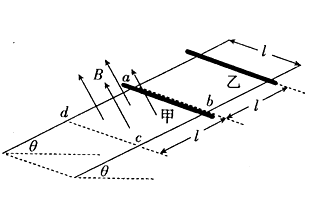

(2012南通中学第一次调研)．如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为 ，导轨间距为l，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度大小为B，方向垂直于斜面向上．如图所示，将甲、乙两阻值相同，质量均为m的相同金属杆放置在导轨上，甲金属杆处在磁场的上边界，甲、乙相距l．从静止释放两金属杆的同时，在金属杆甲上施加一个沿着导轨的外力，使甲金属杆在运动过程中始终沿导轨向下做匀加速直线运动，且加速度大小以  ，乙金属杆刚进入磁场时做匀速运动．
（1）求每根金属杆的电阻R为多少?
（2）从刚释放金属杆时开始计时，写出从计时开始到甲金属杆离开磁场的过程中外力F随时间t的变化关系式，并说明F的方向．
（3）若从开始释放两杆到乙金属杆离开磁场，乙金属杆共产生热量Q，试求此过程中外力F对甲做的功．

（2012无锡一中摸底）．两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻。将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示。除电阻R外其余电阻不计。现将金属棒从弹簧原长位置由静止释放，则

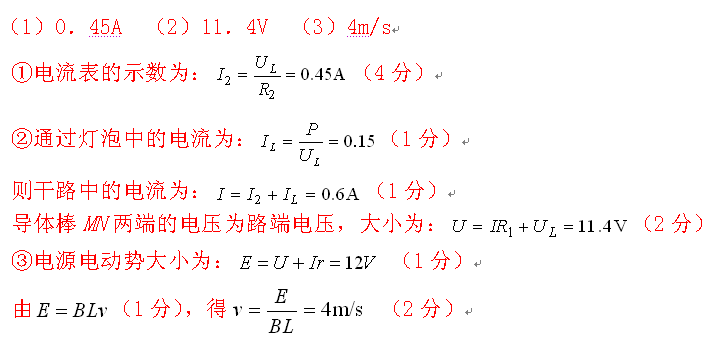

（2012无锡一中摸底）．（12分）如图所示，ab、cd为足够长、水平放置的光滑固定导轨，导体棒MN的长度为L=2m，电阻r=1Ω。有垂直abcd平面向下的匀强磁场，磁感强度B=1．5T，定值电阻R1=4Ω，R2=20Ω，小灯泡L的额定功率和额定电压分别为1．35W和9V。当导体棒MN水平向左匀速 运动，小灯泡L正常发光时。求：
（1）电流表的示数；
（2）导体棒MN两端的电压；
（3）导体棒MN运动的速度大小。

(2012常州中学期中)．如图所示，足够长的平行光滑导轨固定在水平面上，电阻忽略不计，其右端连接有两个定值电阻R1、R2，电键S处于断开状态，整个装置处于竖直方向的匀强磁场中。一电阻为R3的导体棒在恒定的水平外力F的作用 下在导轨上匀速向左运动，运动中导体棒始终与导轨垂直。现将电键S闭合，下列说法正确的是（    ）
