2011年全国普通高等学校招生统一考试上海物理试卷

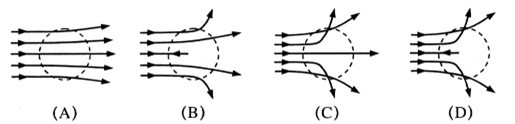

卢瑟福利用粒子轰击金箔的实验研究原子结构，正确反映实验结果的示意图是
      　　

用一束紫外线照射某金属时不能产生光电效应，可能使该金属产生光电效应的措施是

如图，一定量的理想气体从状态a沿直线变化到状态b，在此过程中，其压强
                                                          　　

两个相同的单摆静止于平衡位置，使摆球分别以水平初速V1、V2 （ V1>V2 ）在竖直平面内做小角度摆动，它们的频率与振幅分别为f1,f2和A1,A2，则
               　　

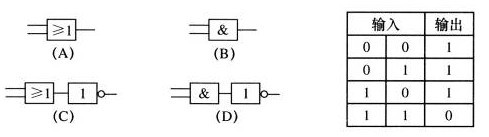

右表是某逻辑电路的真值表，该电路是
      　　

在存放放射性元素时，若把放射性元素①置于大量水中；②密封于铅盒中；③与轻核元素结合成化合物．则

某种气体在不同温度下的气体分子速率分布曲线如图所示，图中f(V)表示V处单位速率区间内的分子数百分率，所对应的温度分别为T1,TⅡ，TⅢ则
                                                     　　
                    　　

天然放射性元素放出的三种射线的穿透能力实验结果如图所示，由此可推知
                                                      　　

两波源S1、S2在水槽中形成的波形如图所示，其中实线表示波峰，虚线表示波谷，则
                                                      　　

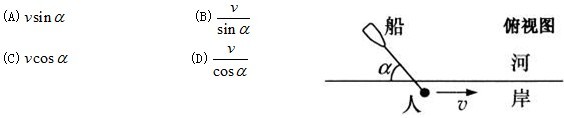

如图，人沿平直的河岸以速度行走，且通过不可伸长的绳拖船，船沿绳的方向行进，此过程中绳始终与水面平行。当绳与河岸的夹角为，船的速率为
  　　

如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，
                                                         　　

如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a
                                                             　　

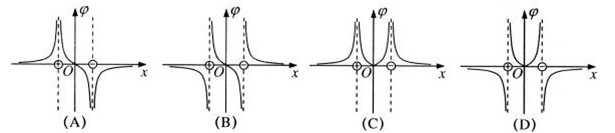

两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置X变化规律的是图　

如图，一长为的轻杆一端固定在光滑铰链上，另一端固定一质量为m的小球。一水平向右的拉力作用于杆的中点，使杆以角速度w匀速转动，当杆与水平方向成60°时，拉力的功率为
                                                         　　
         　　

如图，在水平面上的箱子内，带异种电荷的小球a、b用绝缘细线分别系于上、下两边，处于静止状态。地面受到的压力为N，球b所受细线的拉力为F。剪断连接球b的细线后，在球b上升过程中地面受到的压力
                                                             　　

用极微弱的可见光做双缝干涉实验，随着时间的增加，在屏上先后出现如图（ a ）、(b)、(c)所示的图像，则
                  　　

如图，质量为、长为的直导线用两绝缘细线悬挂于0、0'，并处于匀强磁场中。当导线中通以沿正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ。则磁感应强度方向和大小可能为
                                                   　　
               　　

受水平外力F作用的物体，在粗糙水平面上作直线运动，其V-t图线如图所示，则
                                                  　　

如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中
                                                 　　

如图，当用激光照射直径小于激光束的不透明圆盘时，在圆盘后屏上的阴影中心出现了一个亮斑。这是光的  ＿＿ (填“干涉”、“衍射”或“直线传播”)现象，这一实验支持了光的 ＿＿ (填“波动说"、“微粒说"或“光子说")。
                                                            　　

                                    22A、22B选做一题
══════════════════════════════════════════
22A.光滑水平面上两小球a、b用不可伸长的松弛细绳相连。开始时a球静止，b球以一定速度运动直至绳被拉紧，然后两球一起运动，在此过程中两球的总动量 ＿＿ (填“守恒”或“不守恒”)；机械能  ＿＿ (填“守恒”或“不守恒”)。
22B．人造地球卫星在运行过程中由于受到微小的阻力，轨道半径将缓慢减小。在此运动过程中，卫星所受万有引力大小将 ＿＿  (填“减小”或“增大”)；其动能将  ＿＿ (填“减小”或“增大”)。═══════════════════════════════════════════════════════════

如图，在竖直向下，场强为的匀强电场中，长为的绝缘轻杆可绕固定轴在竖直面内无摩擦转动，两个小球A、B固定于杆的两端，A、B的质量分别为m1和m2 （m1<m2 ），A带负电，电量为q1，B带正电，电量为q2。杆从静止开始由水平位置转到竖直位置，在此过程中电场力做功为                     ，在竖直位置处两球的总动能为                      。
                                                       　　

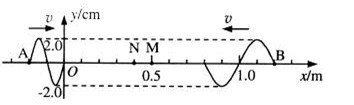

两列简谐波沿工轴相向而行，波速均为，两波源分别位于A、B处，时的波形如图所示。当时，M点的位移为 ＿＿ cm，N点的位移为 ＿＿  cm。
                                   　　

以初速为V0，射程为S的平抛运动轨迹制成一光滑轨道。一物体由静止开始从轨道顶端滑下，当其到达轨道底部时，物体的速率为            ，其水平方向的速度大小为            。

如图，为测量作匀加速直线运动小车的加速度，将宽度均为b的挡光片A、B固定在小车上，测得二者间距为d。
(1)当小车匀加速经过光电门时，测得两挡光片先后经过的时间和，则小车加速度               。
(2)(多选题)为减小实验误差，可采取的方法是(    )
(A)增大两挡光片宽度
(B)减小两挡光片宽度
(C)增大两挡光片间距
(D)减小两挡光片间距
                                                            　　

在“用单分子油膜估测分子大小”实验中，
(1)某同学操作步骤如下：
①取一定量的无水酒精和油酸，制成一定浓度的油酸酒精溶液；
②在量筒中滴入一滴该溶液，测出它的体积；
③在蒸发皿内盛一定量的水，再滴入一滴油酸酒精溶液，待其散开稳定；
④在蒸发皿上覆盖透明玻璃，描出油膜形状，用透明方格纸测量油膜的面积。
改正其中的错误：
(2)若油酸酒精溶液体积浓度为，一滴溶液的体积为，其形成的油膜面积为，则估测出油酸分子的直径为            m。

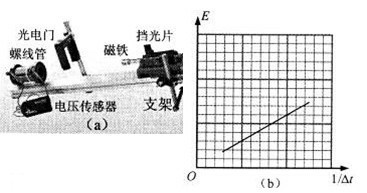

在“研究回路中感应电动势大小与磁通量变化快慢的关系”实验(见图（a）)中，得E-1/△t到图线如图(b)所示。
                                　　
(1)(多选题)在实验中需保持不变的是(      )
A.挡光片的宽度
B.小车的释放位置
C.导轨倾斜的角度
D.光电门的位置
(2)线圈匝数增加一倍后重做该实验，在图(b)中画出实验图线。

实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表G1内阻r1的电路如图所示。供选择的仪器如下：
①待测电流表G1(0~5mA，内阻约300Ω)，②电流表 G2(0~10mA，内阻约100Ω)，③定值电阻R1(300Ω)，④定值电阻R2(10Ω)，⑤滑动变阻器 R3(0~1000Ω)，⑥滑动变阻器R4 (0~20Ω)，⑦干电池(1.5V)，⑧电键S及导线若干。
(1)定值电阻应选          ，滑动变阻器应选          。(在空格内填写序号)
(2)用连线连接实物图。
(3)补全实验步骤：
①按电路图连接电路，                      ；
②闭合电键S，移动滑动触头至某一位置，记录G1，G2的读数I₁，I₂；
③                                          ；
④以I₂为纵坐标，I₁为横坐标，作出相应图线，如图所示。
(4)根据I₂-I₁图线的斜率及定值电阻，写出待测电流表内阻的表达式                      。
　　　   　　　

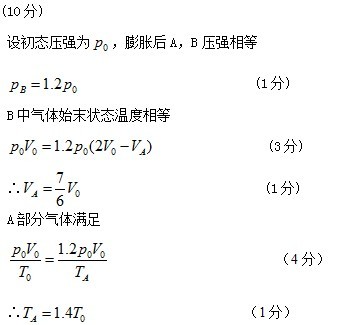

如图，绝热气缸A与导热气缸B均固定于地面，由刚性杆连接的绝热活塞与两气缸间均无摩擦。两气缸内装有处于平衡状态的理想气体，开始时体积均为V₀、温度均为T₀。缓慢加热A中气体，停止加热达到稳定后，A中气体压强为原来的1.2倍。设环境温度始终保持不变，求气缸A中气体的体积V_A和温度T_A。
                                                   　　

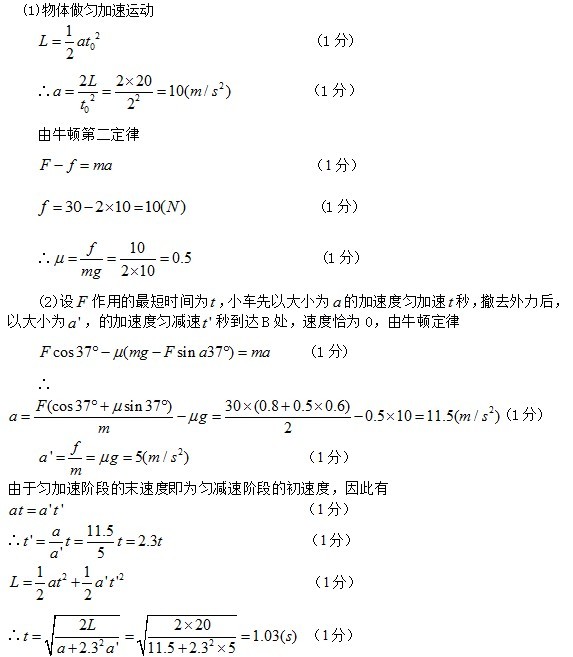

如图，质量m=2kg的物体静止于水平地面的A处，A、B间距L=20m。用大小为30N，沿水平方向的外力拉此物体，经t0=2s拉至B处。(已知　。取g=10m/s²)
(1)求物体与地面间的动摩擦因数μ；

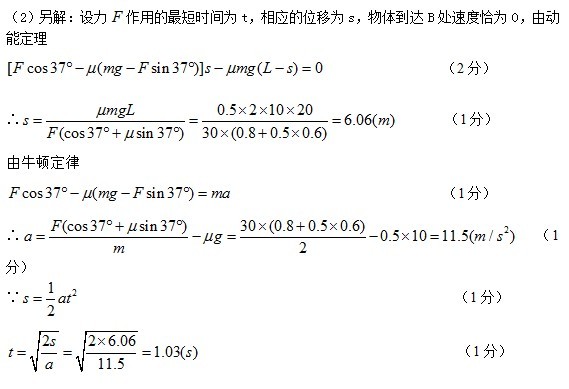

(2)用大小为30N，与水平方向成37°的力斜向上拉此物体，使物体从A处由静止开始运动并能到达B处，求该力作用的最短时间t。
                                      　　

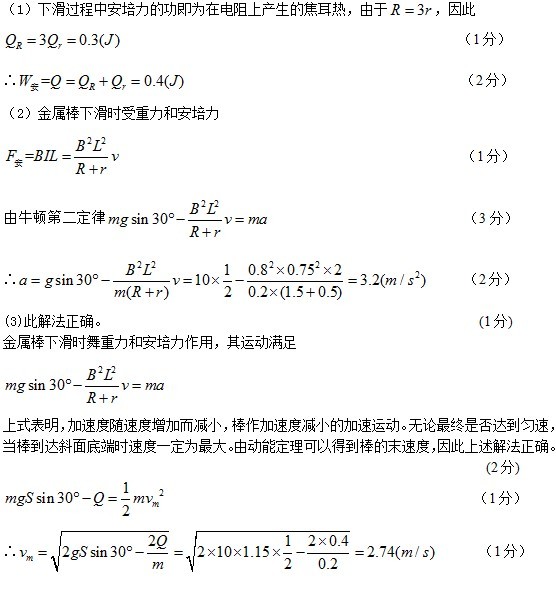

电阻可忽略的光滑平行金属导轨长S=1.15m，两导轨间距L=0.75 m，导轨倾角为30°，导轨上端ab接一阻值R=1.5Ω的电阻，磁感应强度B=0.8T的匀强磁场垂直轨道平面向上。阻值r=0.5Ω，质量m=0.2kg的金属棒与轨道垂直且接触良好，从轨道上端ab处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热。Qr=0.1J。(取g=10m/s²)求：
                                     　　
(1)金属棒在此过程中克服安培力的功W_安；
(2)金属棒下滑速度V=2m/S时的加速度a．
(3)为求金属棒下滑的最大速度Vm，有同学解答如下：由动能定理　　，……。由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答。

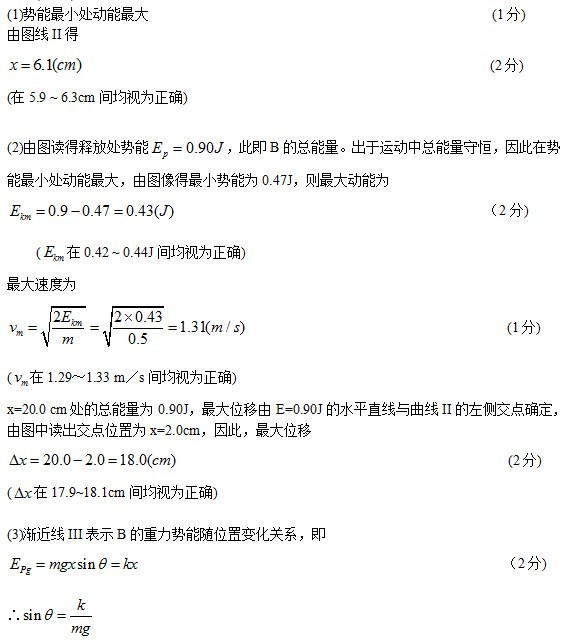

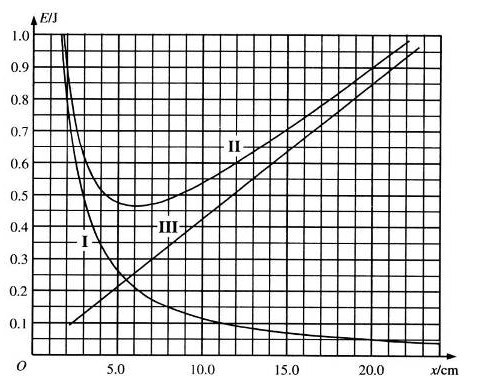

如图（a），磁铁A、B的同名磁极相对放置，置于水平气垫导轨上。A固定于导轨左端，B的质量m=0.5kg，可在导轨上无摩擦滑动。将B在A附近某一位置由静止释放，由于能量守恒，可通过测量B在不同位置处的速度，得到B的势能随位置x的变化规律，见图(c)中曲线I。若将导轨右端抬高，使其与水平面成一定角度(如图(b)所示)，则B的总势能曲线如图(c)中II所示，将B在x=20.0cm处由静止释放，求：(解答时必须写出必要的推断说明。取g=9.8m/s²)
(1)B在运动过程中动能最大的位置；
(2)运动过程中B的最大速度和最大位移。

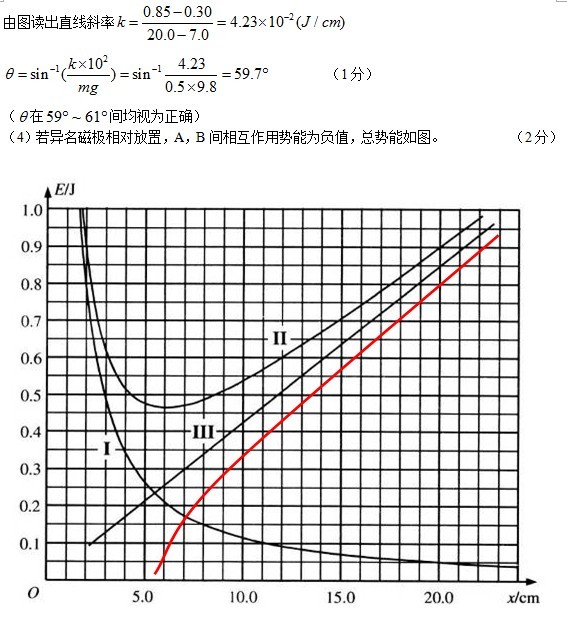

(3)图(c)中直线III为曲线II的渐近线，求导轨的倾角。
(4)若A、B异名磁极相对放置，导轨的倾角不变，在图(c)上画出B的总势能随x的变化曲线．
