重庆市北碚区九年级（上期）过程性调研测试物理试题

在一电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，对亮度较强的小灯泡，下面说法正确的是（  ）

甲、乙两物体质量之比为2﹕3,放出相同的热量，它们降低的温度之比为3﹕5，则甲、乙两物体的比热容之比为（  ）

光敏电阻是一种常用的半导体，其特点是阻值随光照强度的增大而减小。如图1所示，闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（  ）

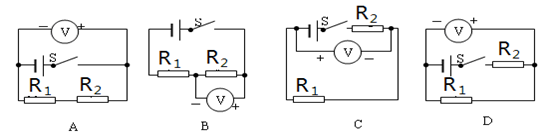

如图２所示的电路图中，开关S闭合后，能用电压表测量电阻R1两端电压的是（  ）

为保护环境，控制大气污染，在普及煤气和天然气使用的同时，更要注意安全。特别是门窗紧闭的厨房内一旦发生煤气泄漏，容易引起爆炸。若你从室外进入厨房嗅到煤气异味时，下列操作中最安全的是（  ）

小明同学在期末复习时，有同学对他整理的笔记提出了异议，你认为不正确的是（  ）

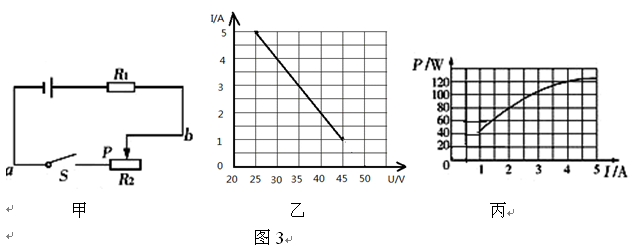

如图3（甲）的电路电源电压为50Ｖ，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）；图3（乙）反映了闭合开关后移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图3（丙）反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是（  ）


.太阳能热水器是通过 ＿＿ 方式改变水的内能的；在四冲程汽油机的做功冲程中
将 ＿＿ 能转化为 ＿＿ 能。

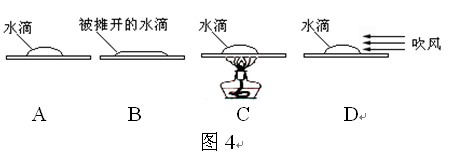

小张同学在四块完全相同的玻璃板上各滴一滴质量相等的水，如图4所示，探究影响水蒸发快慢的因素。

（1）通过A、D两图对比，可以得出水蒸发快慢与 ＿＿ 有关。
（2）通过 ＿＿ 两图对比，可以得出水蒸发快慢与水的表面积有关。

用丝绸摩擦过的玻璃棒去靠近细线悬挂着的通草小球，小球被排斥开，则通草小球带＿＿（选填“正”或“负”）电荷。

把R1=15 Ω和R2=9 Ω的两个电阻串联在电路中，通过R1、R2的电流之比I1∶I2＝ ＿＿ ，R1、R2两端的电压之比U1∶U2＝ ＿＿ 。

电能表是用于测量用户消耗电能的仪表，如果电能表示数由图5所示的值变为则这段时间内该用户消耗的电能 ＿＿ kW·h，电能表的转盘转动了 ＿＿ 转，这些电能可供一只“220V  15W”的节能灯正常发光 ＿＿ h。

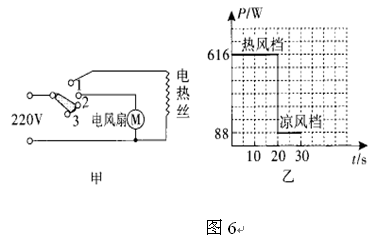

图6（甲）是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风。
（1）若吹凉风，则开关应置于  ＿＿ （选填“1”、“2”或“3”）。
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图6（乙）所示，则在该次吹干头发过程中电吹风消耗的总电能是 ＿＿ J。
（3）使用几年后，发现电热丝变细，它的电阻将 ＿＿ ，实际功率将 ＿＿ (选填“变大”、“变小”、“不变”)。


如图7所示的电路，电源电压保持不变，当开关S闭合时，电流表的示数是0.5A；开关S断开后，电压表的示数是4V，电阻R2的功率是0.4W，则电源电压为 ＿＿  V。


在探究“水的沸腾”实验中：

（1）除了图8中所示的器材外，还需要的测量仪器是 ＿＿ 。
（2）若操作准确无误，根据图8可知此时烧杯中水的实际温度是 ＿＿ 。
（3）下表是本实验过程中不同时刻的温度记录，小明由于粗心记录错了一个实验数据，你认为错误的数据是 ＿＿ ℃。


时间/min	…	8	9	10	11	12	13	14	…
温度/℃	…	96	97	98	98	95	98	98	…

 改正错误数据后，小明根据实验数据判定当地水的沸点为＿＿℃，可能的原因是当地的大气压＿＿（选填“大于”、“等于”或“小于”）标准大气压。
（4）在交流环节中，有同学就该实验“缩短加热时间，提高课堂效率”展开了讨论，你认为可行的方法有： ＿＿ (写出一条即可）。

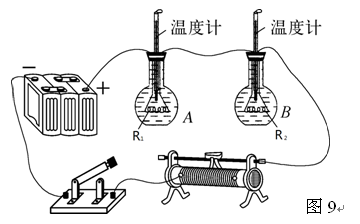

小王同学用如图9所示的装置探究“电流产生的热量与哪些因素有关”，图中两个烧瓶内盛有质量和温度都相同的煤油，煤油中浸泡着阻值不同的电阻丝（R1<R2），实验记录数据如下表所示。

时间t/min	0	1	2	3	4	5	……
A瓶温度tA/℃	20	22	24	26	27	29	……
B瓶温度tB/℃	20	23	28	30	32	35	……

（1）将两电阻丝串联接入电路的目的是为了控制通过电阻丝的 ＿＿ 和通电时间相同，他采用的科学探究方法是 ＿＿ 。
（2） 实验结果显示：在通电电流大小不变，通电时间相同的情况下，煤油的温度越高，表明电阻越＿＿，电流产生的热量越 ＿＿  。


某同学做“测量小灯泡电功率”的实验所用器材有：标有“2.5V ”字样、正常发光时阻值约为10Ω 的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A” 的滑动变阻器，电流表，电压表，开关及导线若干。

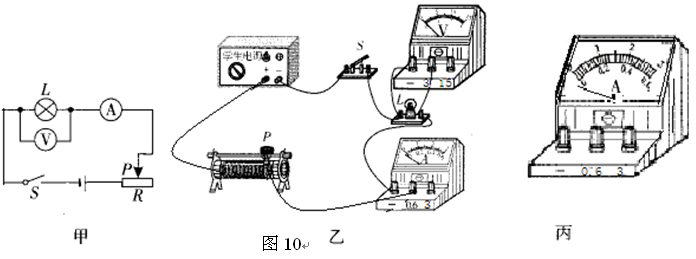

（l）10图（甲）是实验电路图，10图（乙）是他的实物连接图，有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）该同学在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如10图（丙）所示，出现这种现象的原因是            。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是          （填正确选项前的字母）
A.滑动变阻器开路
B.开关接触不良
C.小灯泡与灯座接触不良
D.电流表开路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填入右表中。从表中可知小灯泡正常发光时的阻值为    Ω，小灯泡的额定功率为    W。
（5）（2分）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总功率为        W。

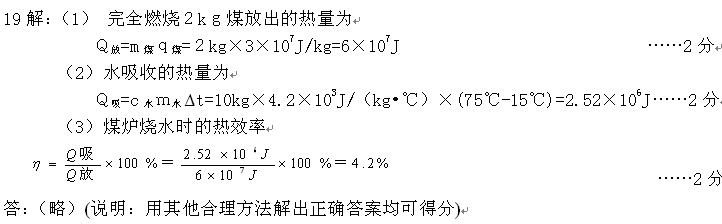

某物理兴趣小组的同学，用煤炉给10kg、15℃的水加热，若在6min内完全燃烧了2kg的煤，水温升至75℃。[C_水=4.2×10³J/（kg•℃）,q_煤=3×10⁷J/kg]
求：（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。

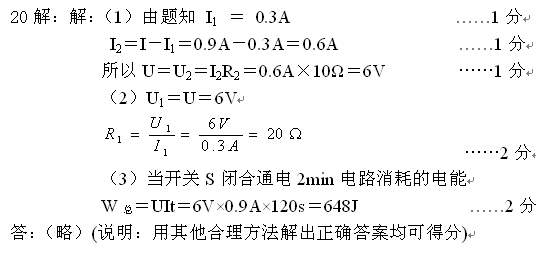

如图11所示，开关S闭合时电流表的示数为0.9A，S断开时电流表的示数减小0.3A，已知R2的阻值为10Ω，
求:(1)电源电压；
(2)R1的阻值；
(3)闭合开关S,通电2min电路消耗的电能。

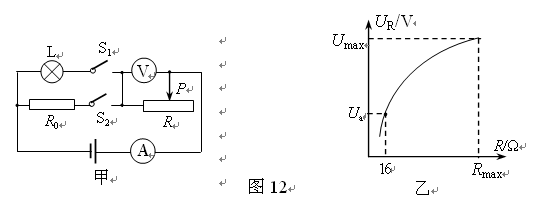

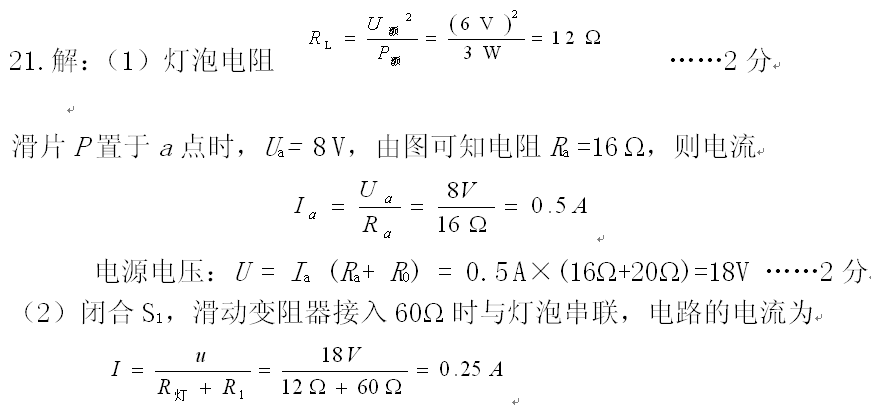

如图12（甲）所示，L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，R₀的电阻为20Ω,变阻器R的最大阻值为200Ω。只闭合S₂，移动滑片，变阻器两端电压与其连入电路的电阻关系如图12（乙）所示,当滑片置于a点时，电压表示数Ua =8V。（灯丝电阻不随温度变化）

求：（1）小灯泡的电阻及电源电压；
（2）只闭合S₁，若滑动变阻器接入电路的阻值为60Ω时，小灯泡的实际功率为多少？

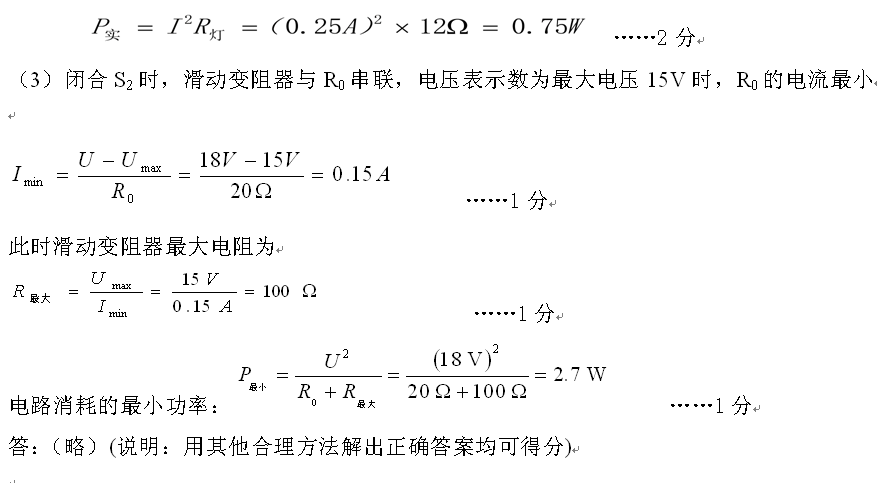

（3）只闭合S₂时，电路消耗的最小功率为多少？
