陕西省宝鸡市金台区2014届九年级上学期期末质量检测物理试题

在做电学实验时，下列注意事项正确的是（    ）

电阻值分别为1Ω、100Ω的两只电阻并联，并联后的等效电阻为 （    ）

如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况分别是 （    ）
                    　　

在如图所示的电路中，闭合开关S后（    ）
                      　　

将电灯　　、　　串联在电路中，已知的电阻比的电阻大，在相同的时间内比较电流通过两灯泡所做的功 （    ）

1度电可供25 W的灯泡正常发光的时间是 （    ）

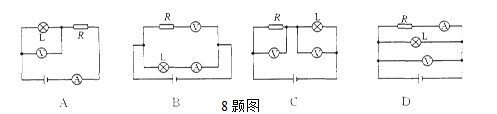

如图所示，如果电阻R的数值和各电流表与电压表的示数都已知，哪一个图中的数据无法让我们计算出灯泡L的功率  （    ）
 　　

有一电阻器，如果在它两端加12 V的电压，通过它的电流是0.4 A，那么它的电阻是 ＿＿ ；如果在这电阻器两端加15 V电压时，通过它的电流是 ＿＿ ，它的电阻是 ＿＿ .

伏安法测电阻时，使用的电源电压是4.5 V，电压表有0～3 V和0～15 V两个量程，电流表有0～0.6A和0～3 A两个量程，估计待测电阻的阻值约为10Ω，则电压表应选择量程 ＿＿ ，电流表应选择量程 ＿＿ .

在串联电路中，若　　∶　　=5∶2，则通过这两个电阻的电流之比为 ＿＿  ， 与两端的电压之比 ＿＿

如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数   ＿＿  ；电压表示数 ＿＿  (填“变大”“变小”或“不变”)
                      　　

一只家用电能表内标着3000r／kW·h，这表示每消耗1 kW·h的电能，电能表的转盘转3000 r．现在室内只接了一只灯泡，测出转盘3 min内转了15 r，利用这些数据，算出灯泡在这段时间消耗的电能是        kW·h=        J．

某灯泡上标有“6V 3W”字样，该灯泡正常工作时的电流是 ＿＿ ，这个灯泡的阻值为 ＿＿ ．

如图所示是测定额定电压为3.8 V的小灯泡的额定功率的电路图，实验中测得的5组实验数据记录在右表中，同时记录了小灯泡的亮度变化，请你仔细分析实验数据和实验现象，回答以下问题．
                  　　


次数	1	2	3	4	5
U／V	3.0	3.5	3.8	4.0	4.5
I／A	0.28	0.30	0.31	0.32	0.34
亮度	逐渐变亮

(1) (3分)小灯泡的额定功率是        ．
(2) (3分)小灯泡的亮度变化规律是                             ．
(3) (4分)除了表格中列出的数据和现象外，你还能发现的问题是

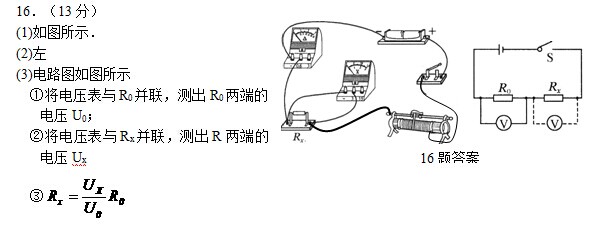

用“伏安法”测电阻，某实验小组实验时的电路如图甲所示．
                     　　
(1) (3分)请用笔画线代替导线，将实物电路连接完整．
(2) (3分)正确连接电路后，闭合开关前滑片P应置于滑动变阻器的      端(填“左”或“右”)．

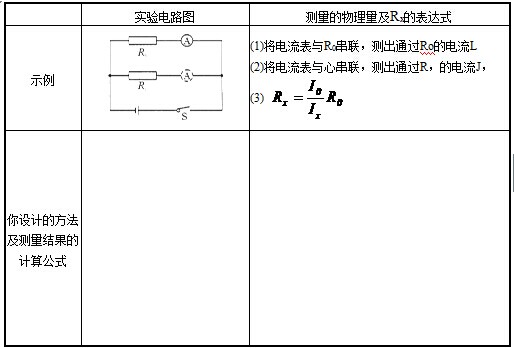

(3) (7分)如果身边只有一只电流表或电压表，利用一已知阻值为 　　的定值电阻、开关、导线、电源等器材也可以测出未知电阻 　　，请仿照表中示例，设计测量R阻值的其他方法．
　　

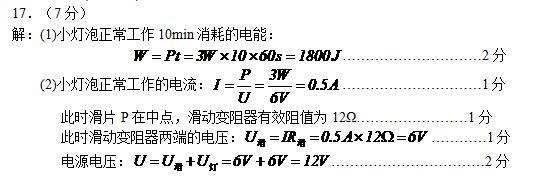

如图所示，电源电压不变，小灯泡标有“6 V 3 W”字样，滑动变阻器最大阻值为24Ω．
(1)小灯泡正常工作10分钟将消耗多少电能?
(2)当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多少?
                 　　

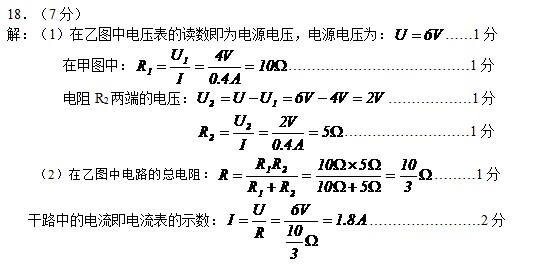

如图所示电路，电源电压相同．在甲图中，闭合开关S，电压表示数为4 V，电流表示数为0.4 A；乙图中，闭合开关S，电压表示数为6 V．求：
                        　　
(1)　　、　　的阻值；
(2)乙图中电流表示数．
