福建省建阳市2014届九年级上学期期末考试物理试题

下列几个生活场景中，通过做功改变物体内能的是（    ）

内燃机的一个工作循环有四个冲程，其中将内能转化为机械能的是（    ）

“早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著。其主要原因是砂石比水具有较小的（    ）

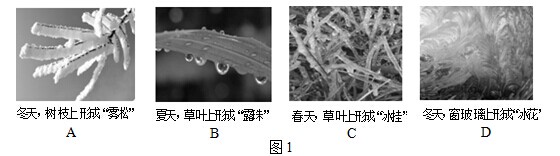

图1所示的四个物态变化的实例中，属于液化现象的是（    ）
　　

用来装饰节日的小彩灯串，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（    ）

a、b、c三盏灯分别标有“110V  20W”、“220V  40W”、“36V  60W”的字样，三盏灯都正常发光，比较它们的亮度（    ）

如图2所示，闭合开关，滑动变阻器的滑片向上滑动时，可以观察到的现象是（    ）
                  　　

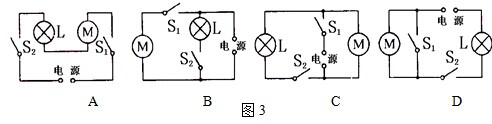

家用冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关　　的控制，照明灯泡L受门控开关　　的控制，要求它们既能单独工作又能同时工作。图3中的电路符合要求的是（    ）
     　　

根据欧姆定律公式　　对此，下列说法中正确的是（    ）

以下事例中，不符合安全用电原则的是（    ）

小明将两只灯泡　　、　　串联在电路中，如图4所示。闭合开关后，发现：灯泡较亮，灯泡较暗。这现象可说明（    ）
                        　　

小明家5月底和6月底电能表上显示的数字如图5所示，则小明家6月份共用电 ＿＿ kW·h，需缴纳电费 ＿＿ 元（电价0.5元/ kW·h）。1 kW·h能使“220V  40W”的灯泡正常工作 ＿＿ h。
                    　　

我国家用电磁炉正常工作的电压是 ＿＿ V，它与家中的洗衣机是 ＿＿ 联。

某段导体两端的电压是6V，通过它的电流是2A；阻值是 ＿＿ Ω，若这段导体两端电压为3V，则通过它的电流为 ＿＿ A，当电压为0V时，电流为 ＿＿ A，这段导体的阻值是 ＿＿ Ω

夏天，市场上的海鲜周围通常要放一些冰块，这是因为冰熔化时 ＿＿  (选填“吸收”或“放出”)热量 ，从而使海鲜的温度 ＿＿ ，(选填“降到”或“升高”)，海鲜才不易变质．电热液体蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白雾”飘出，其“白雾”是驱蚊液先 ＿＿ 后 ＿＿ 的物态变化过程产生的．（后两个空都填物态变化名称）

如图6所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上  ＿＿ （选填“同”或异”）种电荷而相互 ＿＿ （选填“排斥”或“吸引”）。
                        　　

质量相等的a、b两种液体，初温相同,用两个规格相同的电加热器分别加热，记录的温度与时间变化的曲线如图7，可知　 ＿＿ 　　 （ 选填“＞”、“＜”、“=”）
                       　　

把阻值为2欧的电阻　　 与阻值为5欧的电阻　　串联起来接在电源上，　 ＿＿ ,　　 ＿＿ ；。

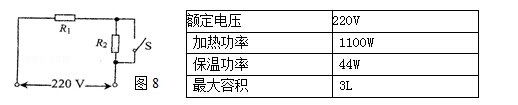

学习了电学知识之后，小亮研究家中具有保温功能的电饭锅，画出电饭锅的电路原理图如图8所示，电饭锅的铭牌上部分内容如下表．
要使电饭锅加热，开关S ＿＿ （选填“闭合”或“断开”），电饭锅正常加热时，电路的电流是 ＿＿
          　　

一位同学设计了一个风力测定仪，如图9所示，O是转动轴，OC是金属杆，下面连接着一块受风板.无风时OC是竖直的，风越强，OC杆偏转的角度越大.AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可.通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ＿＿  。
                          　　

如图10所示，是一个既能吹热风，又能吹冷风的电吹风的简化电路，其中A是吹风机，B是电热丝．如果只闭合开关，吹出的是 ＿＿ 风；如闭合开关　　、　　，吹出的是 ＿＿ （两个空填“冷”或“热”）风．
                            　　

如图11所示的电路中，电源电压不变.只闭合开关 时，电压表示数为 6V，则电源电压为 ＿＿ V；只闭合开关时，电压表的示数为2V，若已知　　的阻值为10Ω，则L1的阻值为 ＿＿  Ω.
                          　　

电饭煲、电水壶和电熨斗分别标有“220V 1000W”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，      （选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多．标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为      kW•h=      J.

夏天游泳后刚从水中上岸会感到冷，如有风吹过会更冷，请解释原因。

请将图所示的测量结果记录在相应的空格中
（1）图12所示电阻箱的示数为    Ω（2）如图13所示，体温计的示数是    ℃．
                   　　

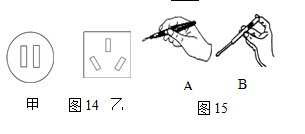

最近，小明买了一台取暖机，为了安全用电，接入家中电路时，应选用图14中      插座（选填“甲”或“乙”），因为它能保证取暖机金属外壳与        相连。
图15是小明用测电笔检测插座的示意图，其中手握测电笔姿势正确的是      图（选填“A”或“B”）。
                 　　

对冰加热，冰熔化成水直至沸腾，在此过程中，根据测量数据画出温度随时间变化的图象如图所示，从图象中分析可知：
（1）冰是      （填“晶体”或“非晶体”），如果是晶体，熔点是      ℃。
（2）0～1min比4～5min升温快，说明水与冰的           不同.
（3）在BC段所示的过程中，物体内能      （填“变大”、“变小”或“不变”）。
（4）由图像知水的沸点是    ℃，水在沸腾过程中，温度          ．（选填“升高”“降低”“不变”）实验中看到有“白气”不断从烧杯中冒出，这些“白气”是由水蒸气        形成的．
                     　　

探究“电阻的大小与哪些因素有关”的实验。现将A、B、C、D四种规格（见
下表）的导线分别接在电路中进行比较。
（1）要探究电阻与导体横截面积的关系，应选择    和      导线。
（2）若选择C和D导线，探究的是电阻与              的关系。

材    料	导线	长度/m	横截面积/
錳铜合金	A	1	0.8
	B	1	1.2
	C	0.5	0.8
镍铬合金	D	0.5	0.8

　

（1）如图16是探究“电流通过导体产生的热量与电阻的关系”为达到实验目的，选用的两电阻丝的阻值      （选填“相同”或“不同”）。通过观察_____________，可以知道电流产生的热量的多少。
                           　　
（2）在探究“电流与电阻的关系”的过程中．小明把5Ω的电阻再分别换接10Ω、15Ω的电阻，重复实验，得到表一中三组数据．分析表一数据，可得出结论；保持电压不变时，导体中的电流跟导体的电阻成　  　比．小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表二所示，根据表中数据，她无法得到与小明相同的结论，其原因是
表一

电阻R/Ω	5	10	15
电流I/A	0.3	0.15	0.10

表二

电阻R/Ω	5	10	15
电流I/A	0.3	0.2	0.15

　

在“测量小灯泡电功率”的实验中，所用小灯泡的额定电压是2.5V。
（1）连接电路时,开关应__________。(选填“断开”或“闭合”)

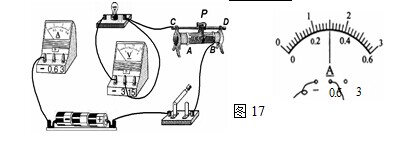

（2）请你用笔画线代替导线，将图17左中的实物图连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至      （选填“A”或“B”）端，
（4）正确连接好电路后，闭合开关，调节滑动变阻器，使电压表的示数为    V时，灯泡正常发光，此时电流表的示数如图17右所示，其值为         A，
小灯泡的额定功率是        W，小灯泡正常发光时电阻是      Ω。
（5）连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是        （写出一种即可）
          　　

某导体的电阻是5Ω，通过它的电流为0.2A，则10s内电流通过该导体产生的热量是多少焦？

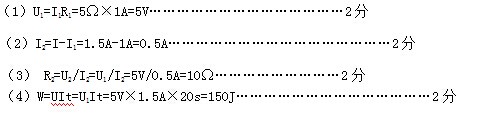

在如图18所示的电路中，已知电阻　　=5Ω，电流表　　的示数为1A，电流表A的示数为1.5A，求：
                      　　
（1）两端的电压Ul　　；
（2）通过　　的电流　　；
（3）的阻值．
（4）通电20s，整个电路消耗的电能．

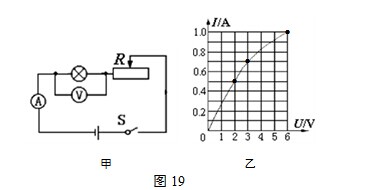

如图19甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V  6W”的字样，小灯泡的电流随电压的变化曲线如图19乙．
                  　　

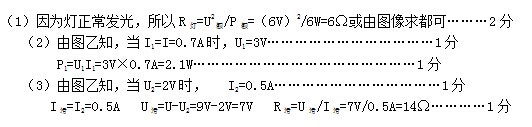

求：（1）小灯炮正常发光时电阻为多少欧?
（2）当电流表的示数为0.7A时，此时小灯泡的电功率为多少瓦?
（3）当电压表的示数为2V时，滑动变阻器连入的阻值是多少欧姆？
