四川省成都市铁路中学2011--2012学年高二物理5月月考试题新人教版

如图所示为一列简谐横波的图像，波速为0.2 m/s，以下结论正确的是：
　　

关于电磁场和电磁波，下列叙述中正确的是：

下列说法正确的是：

如图所示，一波源在绳的左端发生半个波1，频率为f₁，振幅为A₁；同时另一波源在绳的右端发生半个波2，频率为f₂，振幅为A₂。图中AP=PB，由图可知：
　　

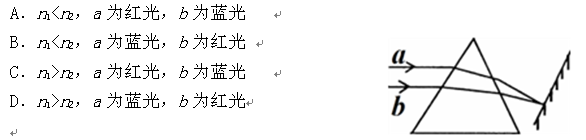

如图所示，一束红光和一束蓝光平行入射到三棱镜上，经棱镜折射后，会聚在屏上同一点，若n1和n2分别表示三棱镜对红光和蓝光的折射率，下列判断正确的有：
　　

下列说法正确的是：

消除噪声污染是当前环境保护的一个重要课题。内燃机、通风机等在排放各种高速气流的过程中都发出噪声，干涉型消声器可以用来消弱高速气流产生的噪声。干涉型消声器的结构及气流运行如图所示，产生波长为λ的声波沿水平管道自左向右传播。当声波到达a处时，分成两束相干波，它们分别通过S₁和S₂的路程，再在b处相遇，即可达到消弱噪声的目的。若ΔS= S₂–S₁, 则ΔS等于：
　　

一个矩形线圈在匀强磁场中匀角速度转动，产生的交变电动势的瞬时表达式为则：

下面是四种与光有关的事实：
①用光导纤维传播信号；      ②用透明的标准样板和单色平行光检查平面的平整度；
③一束白光通过三棱镜形成彩色光带；  ④水面上的油膜呈现彩色。
其中，与光的干涉有关的是：

如图所示的振荡电路正处在振荡过程中，某时刻线圈L中的磁场和电容器C中的电场如图所示，则此时:
　　

下列说法中正确的是：

彩虹的产生原因是光的色散，如图所示为太阳光射到空气中小水珠时的部分光路图，其中a、b为两种单色光。以下说法正确的是：　　

如图所示表示两列相干水波的叠加情况，图中的实线表示波峰，虚线表示波谷。设两列波的振幅均为5 cm，且图示的范围内振幅不变，波速和波长分别为1m/s和0.5m。C点是BE连线的中点，下列说法中正确的是：　　

如图所示，单摆摆球的质量为m，做简谐运动的周期为T，摆球从最大位移A处由静止开始释放，摆球运动到最低点B时的速度为v，则：　　

如右图所示产生机械波的波源O做匀速运动的情况，图中圆表示波峰，已知波源的频率为f₀，则下列说法正确的是：　　

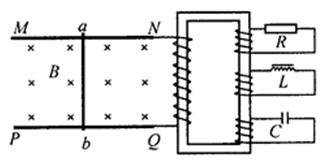

如图所示，MN和PQ为处于同一水平面内的两根平行的光滑金属导轨，垂直导轨放置的金属棒ab与导轨接触良好，在水平金属导轨之间加竖直向下的匀强磁场B，导轨的N、Q端接理想变压器的初级线圈，理想变压器的输出端有三组次级线圈，分别接有电阻元件R、电感元件L和电容元件C。若用I_R、I_L、I_C分别表示通过R、L和C的电流，不考虑电容器的瞬间充放电，则下列判断中正确的是：
　　

利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况。如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光。每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示。若传送带始终匀速运动，每两个工件间的距离为0.1 m，则下述说法正确的是：
　　

利用“插针法”也可以测量不平行玻璃砖的折射率。如图，就是利用“插针法”测量玻璃砖ABCD(玻璃砖的入射面AB和出射面CD不平行)折射率的实验光路图，请你分析与该实验相关的下列问题。
(1)出射光线O^/Q与入射光线PO                。(填“平行”或“不平行”)
(2)对本题实验数据的处理可采用如下方法：以入射点O为圆心，取一合适的长度为半径作圆，该圆与入射光线PO交于M点，与折射光线OO^/的延长线交于F点，过M、F点分别向法线作垂线，其垂足分别为N、E，现测得MN=1.68cm；EF=1.12cm，则该玻璃砖的折射率n=      。

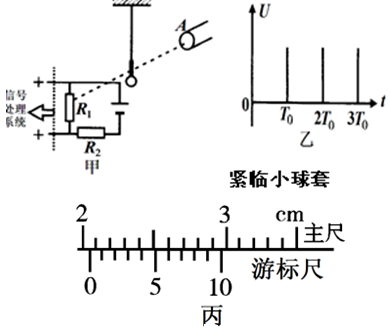

某同学用时间传感器代替了秒表做“用单摆测定重力加速度”的实验，他的设计如图甲所示：长为l的摆线一端固定在铁架台上，另一端连接一质量为m，半径为r的小球，在摆线上紧临小球套有一小段轻细挡光管，在单摆摆动到平衡位置时，挡光管就能挡住从光源A正对光敏电阻R1发出的细光束，信号处理系统就能形成一个电压信号，如图乙所示，R2为定值电阻。　　
①某同学用10分度的游标卡尺测小球直径，如图丙所示。正确的读数是        mm。
②R1两端电压U与时间t关系如图乙所示，用此装置测得的重力加速度表达式为            。
③当有光照射R1时，信号处理系统获得的是      (填“高电压”或“低电压”) 。

（1）如右图是一个单摆的共振曲线，此单摆的固有周期T是________s，若将此单摆的摆长增大，共振曲线的最大值将_______(填“向左”或“向右”)移动。　　
（2）如图所示，在杨氏双缝干涉实验中，激光的波长为5.30×10^-7m,屏上P点距双缝S₁和S₂的路程差为7.95×10^-7m.则在这里出现的应是      （选填“明条纹”或“暗条纹”）。现改用波长为4.30×10^-7m的激光进行上述实验，保持其他条件不变，则屏上的条纹间距将        （选填“变宽”、“变窄”、或“不变”。
　　

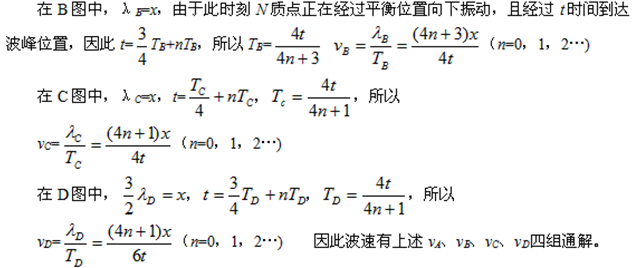

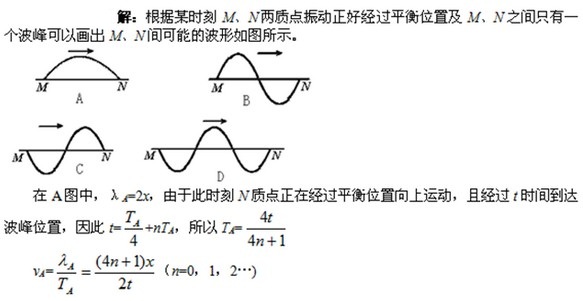

（10分）一列简谐横波沿水平直线方向向右传播。M、N为介质中相距为x的两质点，M在左，N在右，某时刻M、N两质点振动正好经过平衡位置，而且M、N之间只有一个波峰，经过t时间N质点恰好处于波峰位置，求这列波的波速。

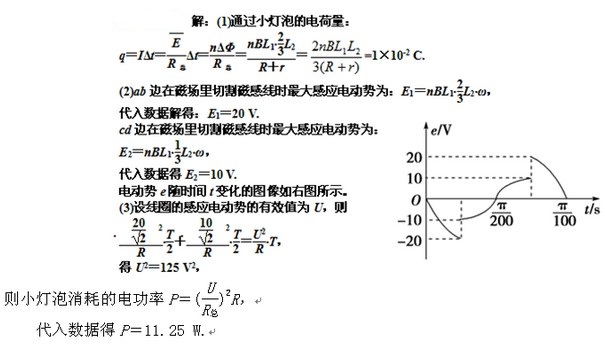

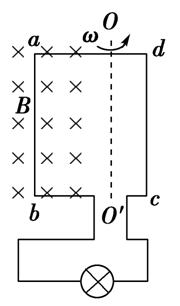

（12分）一矩形线圈abcd放置在如图所示的有理想边界的匀强磁场中(OO′的左边有匀强磁场，右边没　　　　有)，线圈的两端接一只灯泡。已知线圈的匝数n＝100、电阻r＝1.0 Ω，ab边长L1＝0.5 m，ad边长L2＝0.3 m，小灯泡的电阻R＝9.0 Ω，磁场的磁感应强度B＝1.0×10－2 T。线圈以理想边界OO′为轴以角速度ω＝200 rad/s按如图所示的方向匀速转动(OO′轴离ab边距离为2/3L₂)，以如图所示位置为计时起点。求：
　
(2)在右图中画出感应电动势e随时间t变化的图像(以abcda方向为正方向，至少画出一个完整的周期)；
(3)小灯泡消耗的电功率。
　　

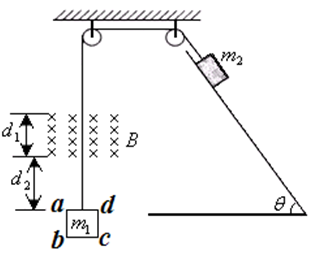

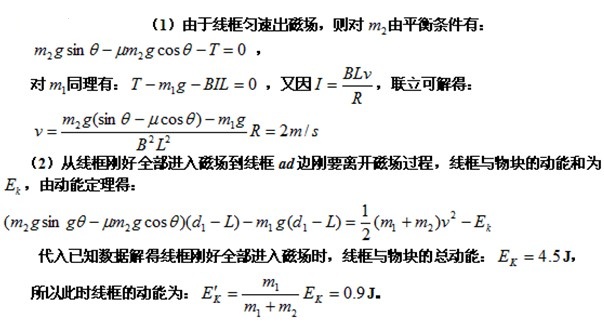

（13分）如图所示，一边长L= 0.2m，质量m₁=0.5kg，电阻R= 0.1Ω的正方形导体线框abcd，与一质量为m₂=2kg的物块通过轻质细线跨过两光滑的定滑轮相连。起初ad边距磁场下边界为d₂=0.8m，磁感应强度B=2.5T，磁场宽度d₁=0.3m，物块放在倾角θ=53°的斜面上，物块与斜面间的动摩擦因数μ=0.5。现将物块m₁由静止释放，经一段时间后发现当ad边从磁场上边缘穿出时，线框恰好做匀速运动。（g取10m/s，sin53°=0.8，cos53°= 0.6）求：
　　
（1）线框ad边从磁场上边缘穿出时速度的大小？
（2）线框刚好全部进入磁场时动能的大小？

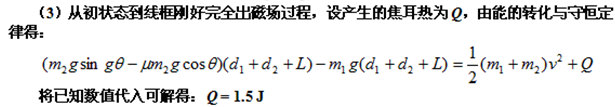

（3）整个运动过程线框产生的焦耳热为多少？
