河北省衡水中学2012--2013学年高二物理上学期第一次调研考试

如图所示，水平桌面上叠放着A、B两物体，B物体受力F作用，A、B一起相对地面向右做匀减速直线运动，则B物体的受力个数为（    ）　
　

如图所示，物块A放在直角三角形斜面体B上面，B放在弹簧上面并紧挨着竖直墙壁，初始时A、B静止；现用力F沿斜面向上推A，但AB并未运动。下列说法正确的是（    ）　
　

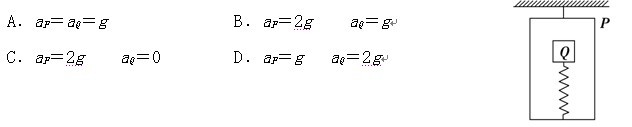

如图所示，吊篮P悬挂在天花板上，与吊篮质量相等的物体Q被固定在篮中的轻弹簧托住，当悬挂的细绳烧断的瞬间，吊篮P与Q的加速度大小是（    ）
　　

如图所示，长为l的轻杆一端固定一质量为m的小球，另一端有固定转轴O，杆可在竖直平面内绕转轴O无摩擦转动．已知小球通过最低点Q时，速度大小为则小球的运动情况为（    ）
　　

如下图所示，电路中A、B为两块竖直放置的金属板，C是一只静电计，开关S合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是（    ）　　

　　

如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角（自左向右）为θ；现用手掌挡住部分光线，表针的偏角为θ′，则可判断（    ）　　

如图所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中．闭合开关S，调节滑动变阻器，下列说法中正确的是（    ）
　　

如图左所示为两电阻R1和R2的伏安特性曲线。将电阻R1和R2接入如图右所示电路中，闭合开关s后，当滑动变阻器触片P向下移动时，则（    ）
　　

如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E，内阻r≠0。若改变四个电阻中的一个阻值，则（    ）　　

如图所示，某种确定材料的圆柱形导体横截面的直径为d、长为L，其两端所加的电压为U，当这三个物理量中仅有一个物理量改变时，关于导体中自由电子定向运动的平均速率，下列说法正确是（    ）　　

为了节约电能，需要使街道上的照明灯在清晨自动熄灭，而在黄昏时自动点亮，这可以用光传感器进行自动控制. 如图所示，是一个模拟的实验电路，下列说法正确的是。
　　

如图是一个复合门电路，由一个x门电路与一个“非”门组成,若整个电路的作用成为一个“与”门，则x电路应该为（    ）
　　

在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向　
　

　　

如右图是小球做平抛运动时的一闪光照片，该照片记下平抛小球在运动中的几个位置O、A、B、C，其　　中O为小球刚作平抛运动时初位置，O D为竖直线，照片的闪光间隔是1/30s，小球的初速度为 ＿＿ m/s(g = 10m/s²图中小方格均为正方形)。

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

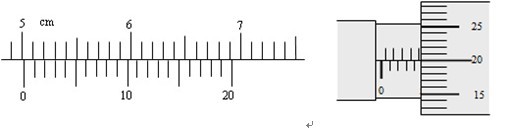

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为    mm；
　　
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为        mm；

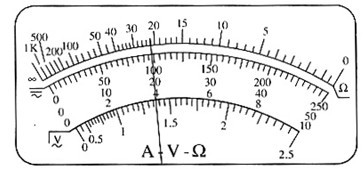

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为              Ω。
　　
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R　　
电流表A1（量程0～4mA，内阻约50Ω）
电流表A2（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S    导线若干

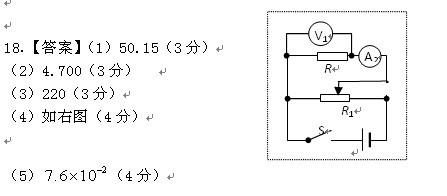

为使实验误差较小，要求测得多组数据进行分析，请在右上框中画出测量的电路图，并标明所用器材的代号。
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为　（保留2位有效数字）

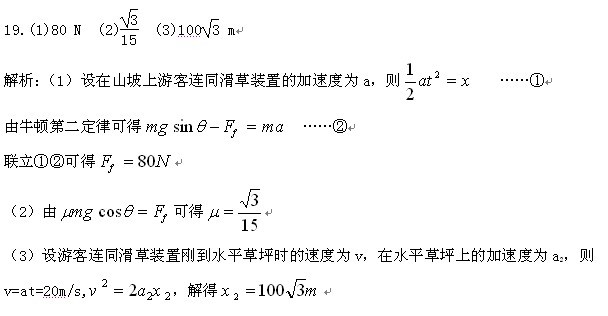

（8分）在某一旅游景区，建有一山坡滑草运动项目．该山坡可看成倾角θ＝30°的斜面，一名游客连同滑草装置总质量m＝80 kg，他从静止开始匀加速下滑，在时间t＝5 s内沿斜面滑下的位移x＝50 m．(不计空气阻力，取g＝10 m/s²)．问：
(1)游客连同滑草装置在下滑过程中受到的摩擦力Ff为多大？
(2)滑草装置与草皮之间的动摩擦因数μ为多大？
(3)设游客滑下50 m后进入水平草坪，试求游客在水平面上滑动的最大距离．

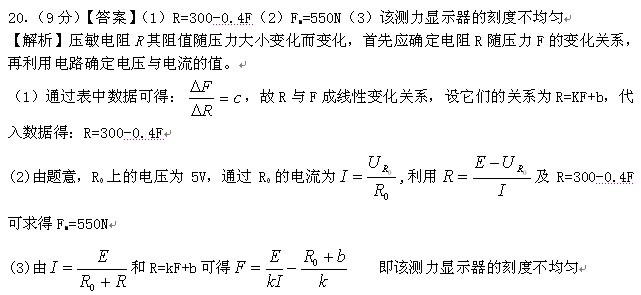

（9分）有一种测量压力的电子秤，其原理图如图所示。E是内阻不计、电动势为6V的电源。R0是一个阻值为400Ω的限流电阻。G是由理想电流表改装成的指针式测力显示器。R是一个压敏电阻，其阻值可随压力大小变化而改变，其关系如下表所示。C是一个用来保护显示器的电容器。秤台的重力忽略不计。试分析：

压力F/N	0	50	100	150	200	250	300
电阻R/Ω	300	280	260	240	220	200	180

(1)利用表中的数据归纳出电阻R随压力F变化的函数式
（2）若电容器的耐压值为5V，该电子秤的最大称量值为多少牛顿？
（3）通过寻求压力与电流表中电流的关系，说明该测力显示器的刻度是否均匀？
　　

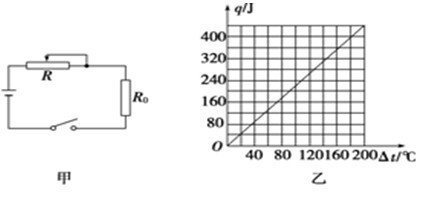

（9分）如图甲是一种家用电熨斗的电路原理图(额定电压为220 V)．R0是定值电阻，R是可变电阻(调温开关)，其电阻值均不受温度影响．

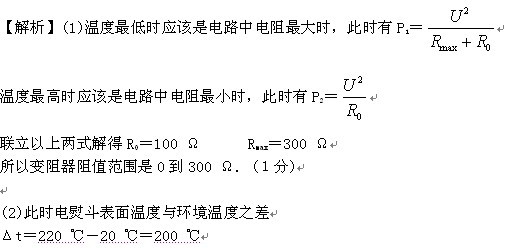

(1)该电熨斗温度最低时的耗电功率为121 W，温度最高时的耗电功率为484 W，求R0的阻值及R的阻值变化范围．

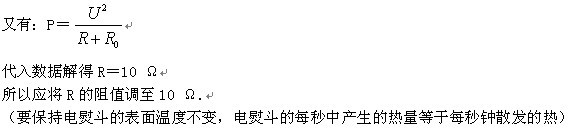

(2)假定电熨斗每秒钟散发的热量q跟电熨斗表面温度与环境温度的温差关系如图乙所示，现在温度为20 ℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220 ℃，且保持不变，问应将R的阻值调为多大？
