化工过程分析与应用——ASPEN应用

SimSci是著名的化工模拟软件公司，其开发的流程模拟软件是

在Aspen主窗口，双击鼠标左键的功能是

关于数据浏览器中的状态指示符，下列对应错误的是

欲利用Aspen获得未知组分的物性，在全局设定时，应选择的模拟类型是

定义化学组分时，不能利用下列哪个字段进行快速的查找？

Aspen数据库中标准态下气体黏度的物性代号是

对于含轻气体的石油加工装置，不适合的热力学方法是

闪蒸模型数据输入时，不允许同时规定的输入变量是

换热器模型HeatX 能够进行的计算是

基于反应式动力学方程的反应器模型不包括

若要计算乙酸和乙醇(1:1)在50℃下的理论转化率，应采用的反应器模型是

模型分析时，对于Variable Name 字段的命名规则叙述，错误的是

　　
 上图所示的窗口出现于哪一个模型分析功能？

　　

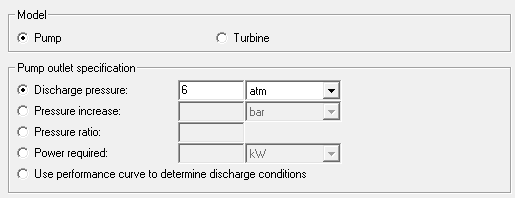

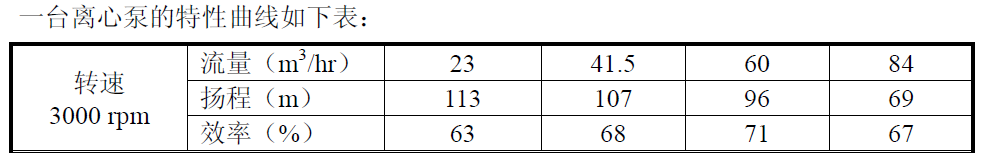

 根据以上数据在进行泵模拟分析时，选择“Select Curve Format”下的

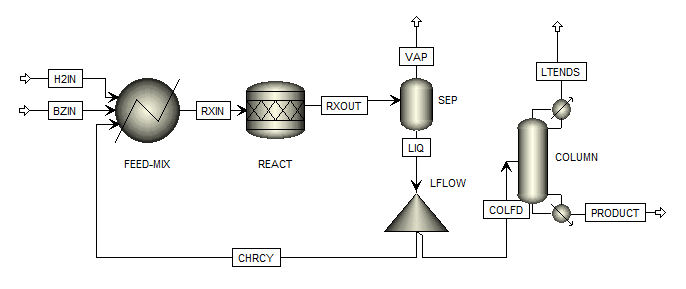

流程图如下：

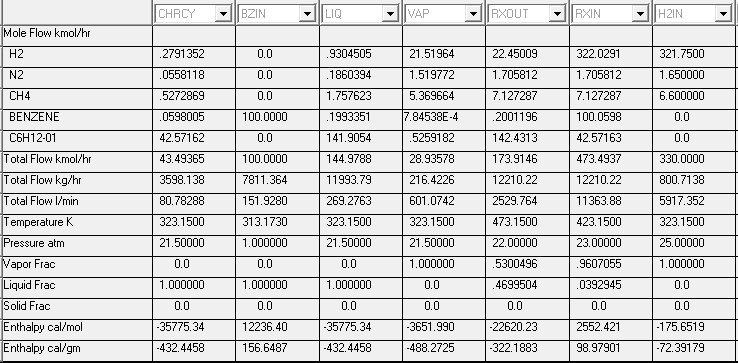

 　　运行结果如下;
 　　　　　　　
 试回答以下问题：
 （1）循环流股的摩尔流率：________  kmol/hr；
 （2）在LIQ流股中，C6H12-01的摩尔分率为________；
 （3）FEED-MIX的热负荷为： ________ Gcal/hr；
 （4）HP-SET的气化率为 ________；
 （5）BZIN流股的进料温度为________ K；
 （6）若想要在上图所示数据表中，查看各流股中各組分的质量分数，应打开Data Browser下的哪个菜单？。

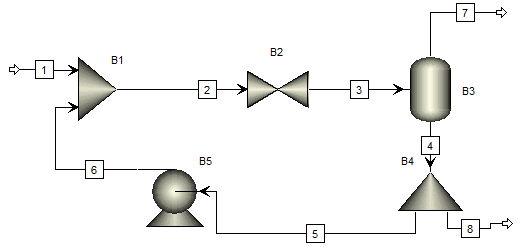

流程图如下所示：
 　　
 模型B1的模块参数：
 　　
 模型B5的模块参数：
 　　
 运行后流股信息：
 　　

 根据以上图表，回答以下问题：
 （1）在Components Specifications 窗口中，发现有一Component name为 Ethane ，请问该物质是    ________（中文名称）；
 （2）选择好该流程的热力学模型为“RK-SOAVE”,单击“Next step”按钮，进入的窗口是_______；
 （3）在闪蒸器操作参数的输入中，若要求闪蒸压力降为2.7atm,则下图Flash specifications中的Pressure一栏，应输入________；
 　　　　
 （4）下图中，5对应的 Value 值为________；
 　

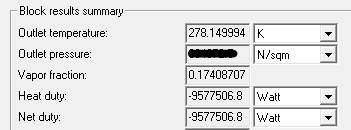

 （5）运行后得到模块B3的结果如下，问该过程是吸热？还是放热？_________。
 　　
 （6）上述流程模拟实际存在严重的错误，只得到了数学上可行的结果。试分析该流程在工程上存在的错误。____________________。

流程图如下：
 　　
 反应器中参与反应的方程式和流股数据（kmol/hr）：
 　　　　
 （1）试计算由Aspen软件计算所得的丙炔加氢反应生成丙烯的选择性__________（1位小数）
 （2）通过（1）题的计算发现，软件所计算的选择性不属于[0,1]区间，试分析其中的原因。________；

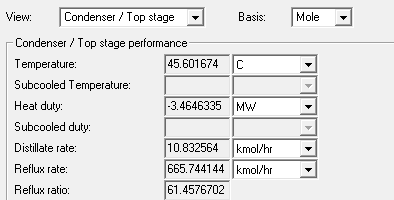

 （3）问精馏塔采取的冷凝器类型。________；
 （4）对于换热器的冷却水出口温度，要求低于C1-V温度15K，应如何操作？__________；
 （5）若C1-V是为了换热器设计而从塔内部引出的流股。问C1-V的流股类型属于_________；（流股类型，比如进料流股、出料流股等）
 （6）若在塔底馏出物中，发现1-丁烯（1-DX）的摩尔百分含量为0.47，较规定的0.48稍低了一点。那试问塔顶出料的轻关键组分的摩尔百分量是增多了呢？还是减少了呢？

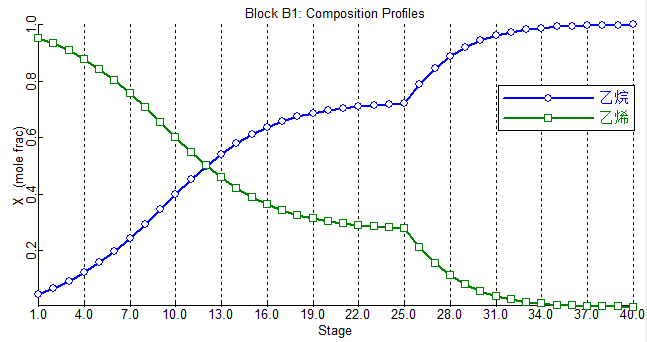

精馏塔分析得到了如上的塔内组分分布图。试写出你从上图得到的信息。
 　　

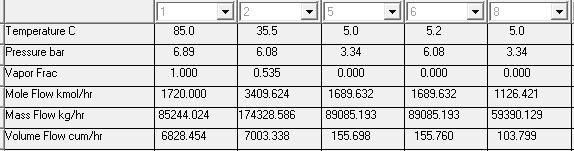

图1  精馏塔运行结果图表
 　　

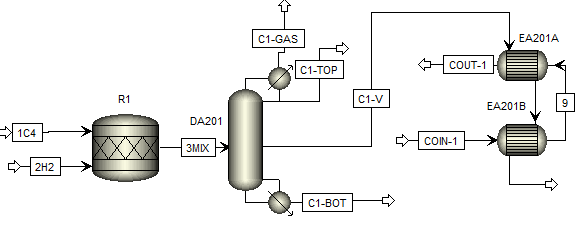

 图2 流程模拟图表
 　　

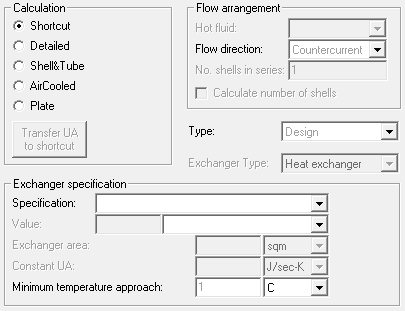

 图3  换热器模块 Specifications 页面
 　　
 （1）在换热器核算设计中，Calculation 项选择__________，Type 项选择_________；若要初步绘制换热器的机械结构图，应选择_________；
 （2）在 Exchanger specification 中，选择 Exchanger duty ,那么Value 值为_________；

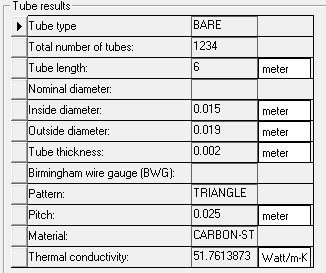

 （3）若某台换热器，设计所得的几何尺寸如下，请计算所提供的换热面积__________ m² ,若要求的所需换热面积应为 400m² ,试问该几何尺寸是否符合要求？
 　　

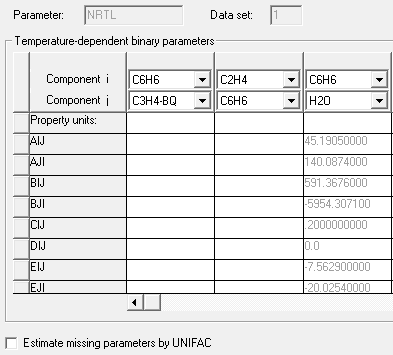

 （4）若在输入石油组分时，发现 二元交互参数 出现如下情况，即数据库中部分二元交互参数缺失（如苯与丙炔）。为保证模拟结果的准确性，应采用什么方法？（指明最快捷方法）
 　　


欲在精馏塔中分离苯(B)、甲苯(T)、二甲苯(X)、异丙苯(C)的混合物。已知进料量是200mol/hr,进料组成X_B=0.2，X_T=0.3，X_C=0.4(mol%)。塔顶采用全凝器，饱和液体回流。相对挥发度数据为α_BT=2.25，α_TT=1.0，α_XT=0.35，αCT=0.2。若分离任务要求异丙苯在釜液的回收率为99.8%，甲苯在馏出液中的回收率为99.5%。求采出速率D和理论板数。
