宁强县天津中学2010--2011学年度第二学期期中考试高二物理试题

关于点电荷的说法正确的是（    ）

关于速度、速度变化量、加速度的关系，下列说法正确的是（    ）

如图所示，一人站在电梯中的体重计上，随电梯一起运动。下列各种情况中，体重计的示数最大的是（    ）
　　

两个内壁光滑、半径不同的半球形碗，放在不同高度的水平面上，使两碗口处于同一水平面，如图所示。现将质量相同的两个小球，分别从两个碗的边缘处由静止释放（小球半径远小于碗的半径），两个小球通过碗的最低点时（    ）
　　

物块M在静止的传送带上匀速下滑时，传送带突然转动，传送带转动的方向如图中箭头所示。则传送带转动后（    ）
　　

如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ。整个装置处于沿竖直方向的匀强磁场中。金属杆ab垂直导轨放置，当杆中通有从a到b的恒定电流I时，金属杆ab刚好静止。则（    ）
　　

如图所示，A、B是某电场中一条电场线上的两点。一个带负电的点电荷仅受电场力作用，从A点沿电场线运动到B点。在此过程中，该点电荷的速度υ随时间t变化的规律如图所示。则下列说法中正确的是（    ）
　　

在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（    ）
　　

如图所示，两块平行金属板正对着水平放置，两板分别与电源正、负极相连。当开关闭合时，一带电液滴恰好静止在两板间的M点。则（    ）
　　

如图所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动。已知匀强磁场的磁感强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈电阻为R，转动的角速度为 ，则当线圈转至图示位置时（    ）
　　

如图所示，有一台交流发电机E，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4。设T1的输入电压U1一定，当用户消耗的电功率变大时，有（    ）
　　

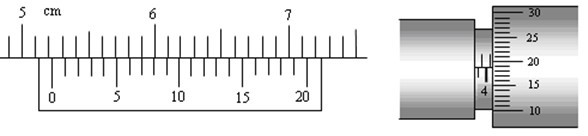

图中游标卡尺读数为 ＿＿ mm，螺旋测微器读数为 ＿＿ mm．
　　

某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:
A.多用电表
B.电压表Vl，量程3V，内阻约5kΩ
C.电压表V2，量程15V，内阻约25kΩ
D.电流表Al，量程0.6A，内阻约0.2Ω
E.电流表A2，量程3A，内阻约0.04Ω
F.电源，电动势E=4.5V
G.滑动变阻器Rl，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干

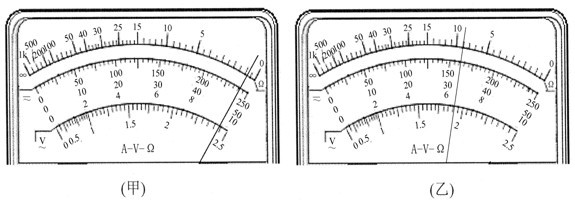

①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图(甲)中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；
　　
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图(乙)中指针所示，则Rx的阻值大约是_________Ω；
③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选            ；电流表应选            ；滑动变阻器应选            。(填器材前面的字母代号)

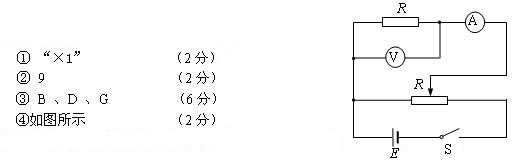

④在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．
　　

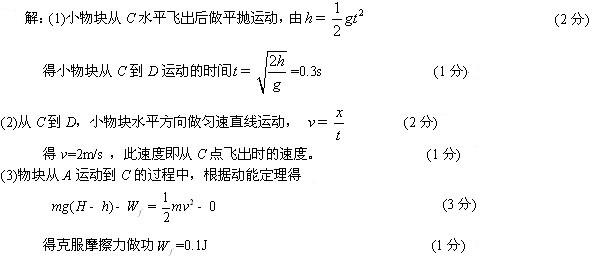

如图所示，轨道ABC被竖直地固定在水平桌面上，A距离水平地面高H = 0.75 m，C距离水平地面高h = 0.45 m。一质量m = 0.10kg的小物块自A点从静止开始下滑，从C点以水平速度飞出后落在水平地面上的D点 。现测得C、D两点的水平距离为x= 0.60 m。不计空气阻力，取g = 10 m/s²。求：
（1）小物块从C点运动到D点经历的时间；
（2）小物块从C点飞出时速度的大小；
（3）小物块从A点运动到C点的过程中克服摩擦力做的功。
　　

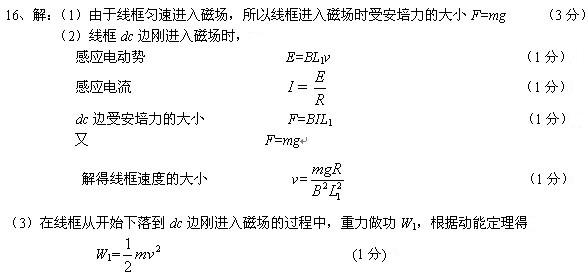

如图所示，矩形单匝导线框abcd竖直放置，其下方有一磁感应强度为B的有界匀强磁场区域，该区域的上边界PP′水平，并与线框的ab边平行，磁场方向与线框平面垂直。已知线框ab边长为L1，ad边长为L2，线框质量为m，总电阻为R。现无初速地释放线框，在下落过程中线框所在平面始终与磁场垂直，且线框的ab边始终与PP′平行。重力加速度为g。若线框恰好匀速进入磁场，求：
（1）dc边刚进入磁场时，线框受安培力的大小F；
（2）dc边刚进入磁场时，线框速度的大小υ；

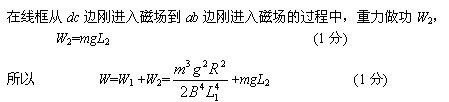

（3）在线框从开始下落到ab边刚进入磁场的过程中，重力做的功W。
　　

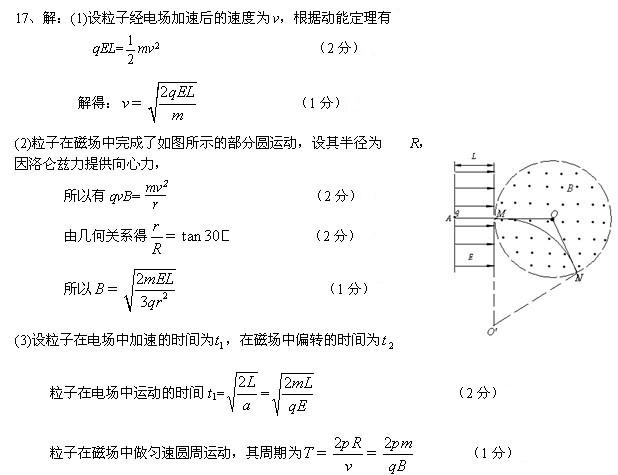

如图所示，空间分布着方向平行于纸面且与场区边界垂直的有界匀强电场，电场强度为E、场区宽度为L。在紧靠电场右侧的圆形区域内，分布着垂直于纸面向外的匀强磁场，磁感应强度B未知，圆形磁场区域半径为r。一质量为m、电荷量为q的带正电的粒子从A点由静止释放后，在M点离开电场，并沿半径方向射入磁场区域，然后从N点射出，O为圆心，∠MON＝120°，粒子重力可忽略不计。求：
（1）粒子经电场加速后，进入磁场时速度的大小；
（2）匀强磁场的磁感应强度B的大小；

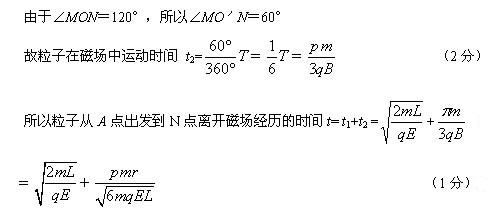

（3）粒子从A点出发到N点离开磁场经历的时间。
