宁强县天津中学2011--2012学年度第一学期期末考试高二物理试题

下列说法中正确的是(　 )

下列关于半导体和超导体的说法中，正确的是（  ）　

如图AB是某电场中的一条电场线，若将正点电荷从A点自由释放，沿电场线从A到B运动过程中的速度图线如下图所示，则A、B两点场强大小和电势高低关系是（  ）
　　　　

如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于 a、b两点。棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力。为了使拉力等于零，可以采取下列哪些措施（  )
　　

有一个电子射线管（阴极射线管），放在一通电直导线的上方，发现射线的径迹如图所示，则关于此导线该如何放置，且电流的流向如何的说法正确的是（  ）
　　

如图所示，在相互垂直的匀强电场和匀强磁场的区域内(磁场垂直纸面向内)，有一带电粒子恰能沿直线飞过此区域(不计粒子重力作用)，则(　 )
　　

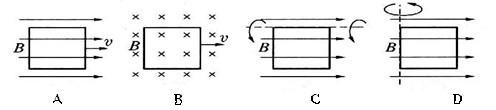

如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动.下列四个图中能产生感应电流的是图(    )
　　

如图，平行板电容器的两极板A、B接电源两极，一带正电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为θ，则（  ）
　　

如图所示，a、b是两个定值电阻的I-U图线，它们将I-U图像分成三个区域。若将电阻a、b组合起来，测量组合电阻的等效电阻的I-U图线，则（  ）
　　

图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（  ）
　　

如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（  ）
　　

如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数变化显著，则P应接在 ＿＿ 处，如果伏特表读数变化显著，则P应接在 ＿＿ 处。
　　

如图所示，直线A为电源的路端电压U 与电流I的关系图象，直线B是电阻R两端电压U与电流I的关系图象，把该电源与电阻R组成闭合电路，则电源的输出功率 ＿＿ W，电源的电动势 ＿＿ V，电源的内电阻 ＿＿ Ω，外电阻 ＿＿ Ω。
　　

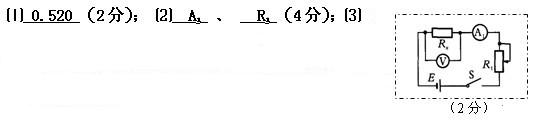

在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度l=0.810 m．金属丝的电阻大约为4Ω，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
　　
(1)从图中读出金属丝的直径为      ___  mm。
(2)在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下供选择的实验器材：
A.直流电源：电动势约4.5 V，内阻很小；
B.电流表A1：量程0～0.6 A，内阻0.125Ω；
C.电流表A2：量程0～3.0 A，内阻0.025Ω；
D.电压表V：量程0～3 V，内阻3 kΩ；
E.滑动变阻器R1：最大阻值10Ω；
F.滑动变阻器R2：最大阻值50Ω； G．开关、导线等。
为了测量方便，在可供选择的器材中，应该选用的电流表是  _  _，应该选用的滑动变阻器是      。
(3)根据所选的器材，在方框中画出实验电路图。
　　

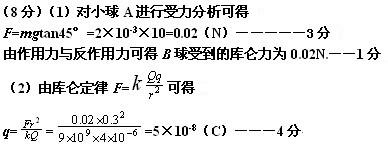

如图所示，把质量为2×10^-3 kg的带负电小球A，用绝缘细绳悬起，若将带电荷量为Q=4.0×10^-6 C的带电球B靠近A，当两个带电小球在同一高度相距30cm时，绳与竖直方向的夹角刚好为α=45°。试求：（g取10m/s²，静电力常量k=9×10⁹N.m²/C²）
（1）B球受到的库仑力多大？
（2）A球带电荷量是多少？（两带电小球均可视为点电荷）
　　

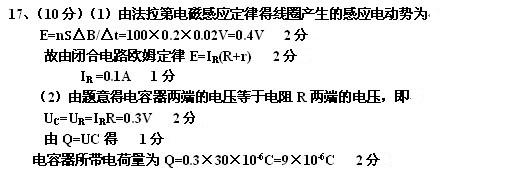

面积S = 0.2m²、n = 100匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t变化的规律是B = 0.02t，R = 3Ω，C = 30μF，线圈电阻r = 1Ω，求：
（1）通过R的电流大小。
（2）电容器所带的电荷量。
　　

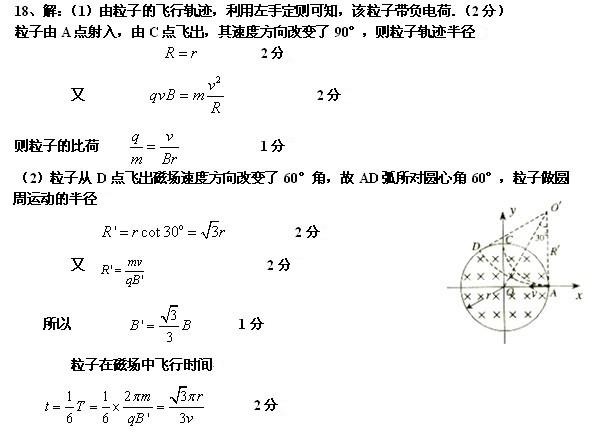

在以坐标原点 O为圆心、半径为 r的圆形区域内，存在磁感应强度大小为 B、方向垂直于纸面向里的匀强磁场，如图所示． 一个不计重力的带电粒子从磁场边界与 x轴的交点 A处以速度 v沿－x方向射入磁场，它恰好从磁场边界与 y轴的交点C处沿+y方向飞出．
(1)请判断该粒子带何种电荷，并求出其比荷q/m ；
(2)若磁场的方向和所在空间范围不变，而磁感应强度的大小变为 ，该粒子仍从 A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度不B^/多大？此次粒子在磁场中运动所用时间 t是多少？
