北京市密云二中2012届高三物理训练（七）

一个放射性原子核X，放出一个粒子后变成了原子核Y，再放出一个粒子后变成了原子核Z。则以下说法正确的是（    ）

如图，质量为M的木板置于水平桌面上，木板上面放一质量为m的小物块。已知M=3m。现用水平力F使小物块在木板上滑行，木板保持静止。已知所有接触面的动摩擦因数均为μ。则桌面对木板的摩擦力大小为（      ）
　　

如图，质量为m的物体置于光滑水平面上。用与水平方向成θ＝60°的恒定拉力F拉着物体沿水平方向运动，使物体由静止开始运动了时间t。如果要使拉力做的功变为原来的2倍。则在其他条件不变的情况下，可以将（    ）
　　

　　

如图所示，MN是负点电荷产生的电场中的一条电场线。一个带正电的粒子（不计重力）从a到b穿越这条电场线，轨迹如图中虚线所示。下列结论正确的是（    ）
　　

一个不计重力的带电粒子在匀强磁场中做匀速圆周运动。当它运动到M点时，恰好与一个原来不带电的静止粒子碰撞，在瞬间合为一体。那么它们碰撞后的轨迹应该是下列四图中的哪一个（实线是碰前的轨迹，虚线是碰后的轨迹。）（    ）
　　

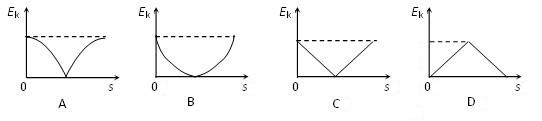

将小球竖直向上抛出。若不计空气阻力。则正确反映小球动能随路程s变化的图象是（    ）
　　

实验

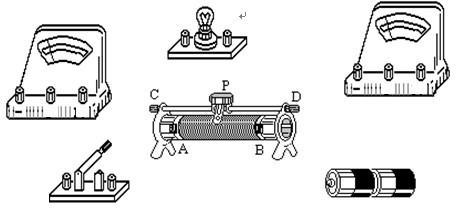

为了测量一个小电珠在不同电压下的功率，所需器材如图所示。，滑动变阻器的阻值为10Ω，各电表量程如图中所示。测量时要求电珠两端的电压从0伏开始连续调节。
　　
实验时测得多组数据如下表所示：

	1	2	3	4	5	6	7	8	9
U(V)	0.00	0.20	0.60	1.00	1.40	1.80	2.20	2.60	3.00
I(A)	0.00	0.02	0.06	0.10	0.14	0.17	0.19	0.20	0.22

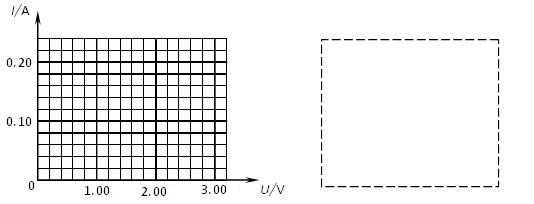

（1）在下面方框中画出实验所用电路图。
（2）按要求在实物图上连线。
（3）在上面右图中画出I—U图线。
（4）从实验数据分析可知，随着功率的增大，灯丝的电阻(      )
A.不变
B.增大
C.减小
D.无法确定
　　

　　

如图，一对平行金属板水平放置，板间距离为d。两板与直流电源连接，电源电压为U。将开关S闭合。一个质量为m的带电绝缘小球(可视为质点)从M板上方h高处自由下落，穿过M板中心的小孔进入电场，恰好不打在N板上。求：
（1）若用绝缘工具将N板向上平移，使两极间距离变为d/2。同一带电小球从M板上方某高处自由下落并进入电场，也恰好不打在N板上。求此时带电小球离M板的高度h′?
（2）若先将开关断开后，再用绝缘工具将N板向上平移，使两极间距离变为d/2。同一带电小球从M板上方某高处自由下落并进入电场，也恰好不打在N板上。求此时带电小球离M板的高度h〞?
　　

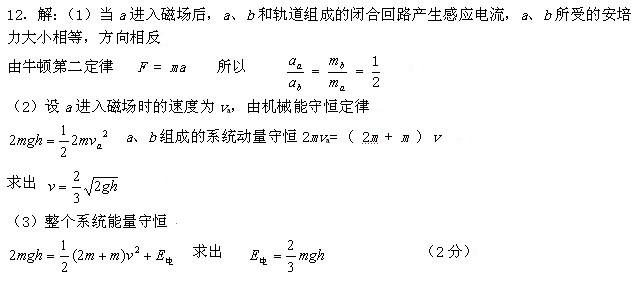

如图，有两根平行的光滑金属轨道，倾斜的弧形连接着水平部分。水平轨道的区域有竖直向下的匀强磁场。在水平轨道上静止地放有一根质量为m的金属细棒b。质量为2m的细棒a从高为h处由静止沿轨道下滑。
求：(1) 当a棒刚刚进入磁场的瞬时，a、b两棒的加速度大小之比?
(2) 如果两棒始终没有相碰，则棒a和b最终速度是多大？
(3) 从棒a开始下滑至a、b达到最终速度的过程中，求两棒组成的回路消耗的电能?
