北京市密云二中2012届高三物理训练（四）

如图所示，MNPQ为一个电阻可忽略的光滑的导体框架，水平放置，MN与PQ足够长且彼此平行，共处在方向竖直向上的匀强磁场中，另一个金属棒ab与MN、PQ垂直，可在框架上滑动。现在用大小恒定的外力F水平向右拉动ab,使它沿与MN、PQ平行的方向向右运动，则力F做功的功率将
　　　

有一种电磁波入射到带有直径为半米圆孔的金属板上，还能够发生明显的衍射现象，由此判断，它属于电磁波谱中的

用同一种单色光，在同一条件下，先后分别照射面积不同的两块锌片，都能够产生光电效应，则在这两个过程中所涉及到的物理量的大小有可能不同的是

如果将两个分子看成质点,当这两个分子各处于平衡状态时，它们之间的距离为r0,则该分子力F及分子势能Ep随分子间距离r的变化而变化的情况一定是

原子X是原子P的同位素，它们分别发生如下的衰变：
　　
则,下列说法正确的是

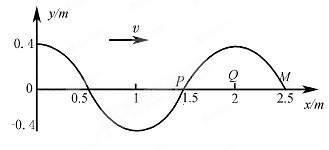

如图示，一简谐横波沿x轴的正方向以5m/s的波速在弹性绳上传播，振源的周期为0.4s，波的振幅为0.4m.在t₀时刻，波形如图所示，则在t₀+0.3s时刻
　　

在完全透明的水下某处，放一点光源，在水面上可见到一个圆形透光平面，如果圆形透光平面的面积匀速增大，则光源正在

实验题
在实验室中测量电源的电动势和内电阻，可以提供的器材有：
a)待测电池：电动势E（约3V）、内电阻r（约1Ω）
b)电流表A1：量程0.6A，内阻r₁=0. 5Ω
c）电流表A2：量程1mA,内阻r₂=200Ω
d）滑动变阻器R₁阻值：0——600Ω，额定电流0.5A
e）滑动变阻器R₂阻值：0——20Ω，额定电流2.5A
f）电阻箱R₃：9999Ω
以及开关，导线，坐标纸等.
为了尽可能准确地测量待测电池的电动势和内电阻,请解答说明以下问题:
（1）实验所用器材除了待测电池和导线、开关、坐标纸等，还需选择必要的器材有（填器材前的序号）.________________________________
（2）画出测量该电池电动势和内电阻的电路图.
（3）说明测量的主要实验步骤.（要求用图象法处理实验数据）.
　　

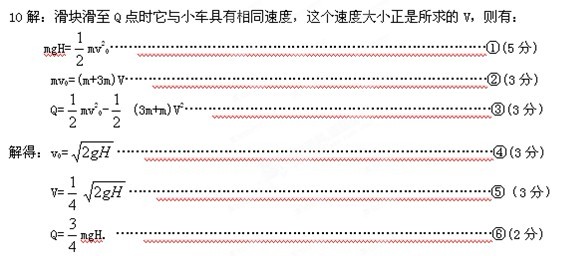

如图所示，光滑的曲面轨道的水平出口跟停在光滑水平面上的平板小车的上表面相平，质量为m的小滑块从光滑轨道上某处由静止开始滑下并滑上平板小车，使得小车在光滑水平面上滑动。已知小滑块从光滑轨道上高度为H的位置由静止开始滑下，最终停到板面上的Q点.平板小车的质量为3m.若用g表示本地的重力加速度大小,求：
（1）小滑块到达轨道底端时的速度大小v₀
（2）小滑块滑上小车后，平板小车可达到的最大速度V=？
(3)该过程系统产生的总热能Q=？
　　

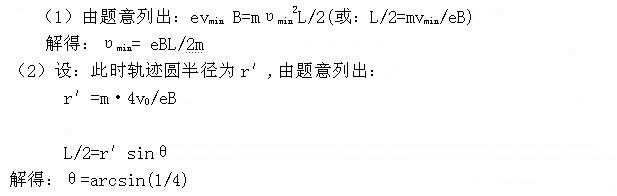

如右图所示，在磁感应强度为B的匀强磁场中，有一个电子源S，它向垂直磁场的各个方向等速率发射电子，已知电子质量为m，电量为e，SP=L（已知）。求：
（1）为使电子击中P点，电子的最小速率υ_min= ?
（2）若电子的速率为（1）中最小速率的4倍，则击中P点的电子在从S出射时方向与过S、P点直线的锐夹角为θ=？
　                                                     　

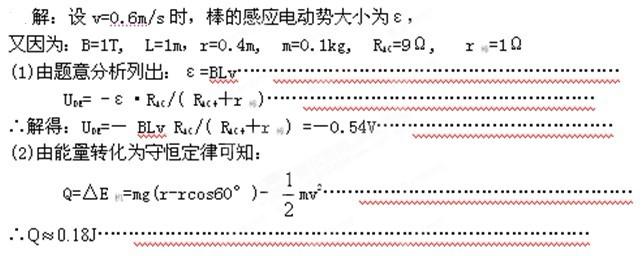

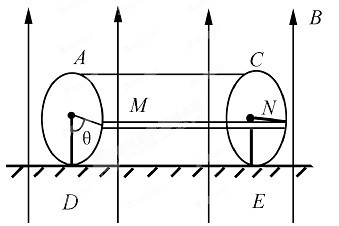

如图所示，在绝缘的水平桌面上固定着两个半径（半径为0.4米）相同的内侧光滑的金属圆环，两金属圆环的电阻均忽略不计，两环面互相平行，且相距1m。有一根长度略微大于两环间距，质量为0.10kg，电阻为1Ω的均匀导体棒MN水平地置于两环内侧能够自由滑动。整个装置处于竖直向上的磁感应强度B=1T的匀强磁场中。如果在两环的最高点A、C间用一根9Ω的电阻丝连接起来，让水平放置的导体棒MN由静止开始恰好从两金属圆环的侧面位置对应θ=60°沿两环内侧自由下滑，滑至两环最低点D、E之间时，棒的速度大小v=0.6m/s.若取g=10m/s²,将运算结果保留两位有效数字,求：
（1）此时D、E两点间的电势差U_DE=？
（2）此过程中，求整个电路产生的电能Q=？
