广东省中山中学2011--2012学年高二物理上学期期中试题

把质量为m的正点电荷放在电场中无初速度释放，不计重力，则以下说法正确的是（    ）

平行板电容器和电源、电阻、电键串联，组成如图所示的电路．接通开关K，电源即给电容器充电 （    ）　　

实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示：（    ）
　　

图示电路中电阻R1、R2、R3的阻值相等，电池的内阻不计。那么，开关K接通后流过R2的电流是K接通前的（    ）
　　　　

如图所示为点电荷产生的电场中的一条电场线，若一带负电的粒子从B点运动到A点时，加速度增大而速度减小，则可判定（    ）
　　

在静电场中，下列说法中正确的是（    ）

关于电势与电势能的下列四种说法中正确的有（    ）

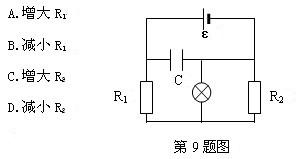

如图所示，电源电动势恒定，要想使灯泡变暗，可以（    ）
　　

在如图所示的实验电路中，当滑动变阻器R₀的滑动触头向右端滑动时（    ）
　　

下图中螺旋测微器的读数为 ＿＿ mm。
　　

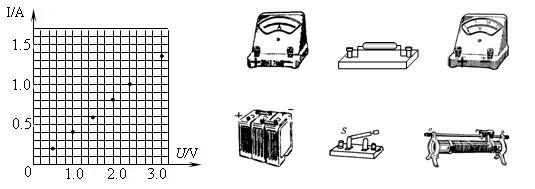

在用伏安法测电阻的实验中，所用电压表的内阻约为20k，电流表的内阻约为10。选择能够尽量减小误差的电路图连线进行实验，所得各组数据均用实心圆点标在图上。

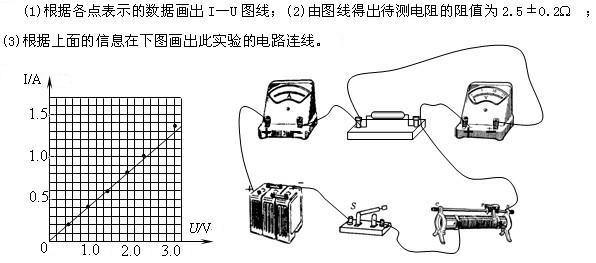

(1)根据各点表示的数据画出I—U图线；(2)由图线得出待测电阻的阻值为            ；
(3)根据上面的信息在下图画出此实验的电路连线。
　　

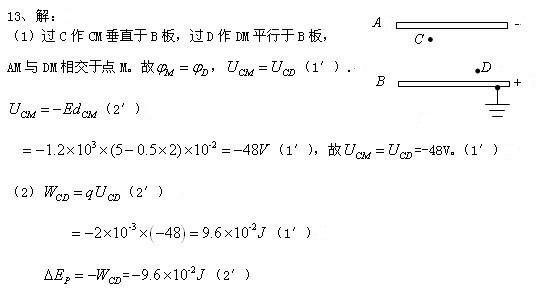

如下图所示，平行带电金属极板A、B间的匀强电场场强E=1.2×10³V/m，两极板间的距离d=5cm，电场中C点和D点分别到A、B极板的距离均为0.5cm，C、D间的水平距离L=3cm，B板接地，求:
（1）C、D两点间的电势差UCD；
（2）一带电量q=-2×10^—3C的点电荷从C沿直线运动到D的过程中，电荷的电势能变化了多少？
　　

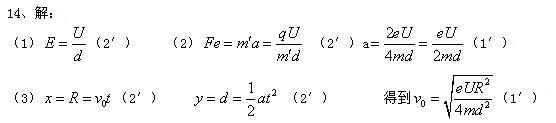

两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是均匀的。一个α粒子（氦原子核⁴₂He）从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心。已知质子电荷为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求：
（1）极板间的电场强度E；（2）α粒子在极板间运动的加速度a；（3）α粒子的初速度v₀。

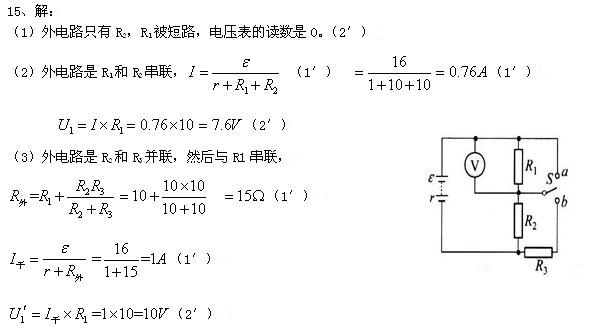

如图所示电路中，电源的电动势ε=16V，电阻R₁=R₂=R₃=10Ω，电源内阻r=1Ω.求下述各种情况中电压表的示数(电压表的内阻非常大，流过电压表的电流可忽略不计).
(1)电键S接存a点.(2)电键S断开.(3)电键S接在b点.
　　

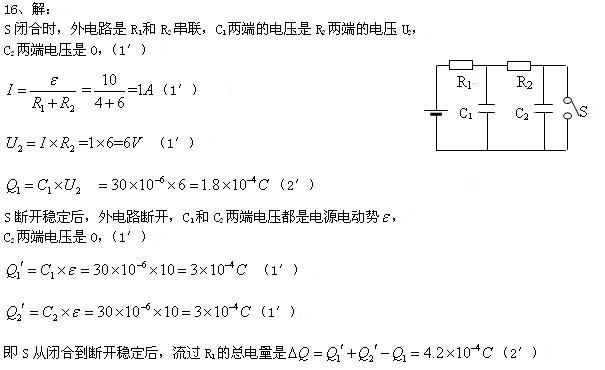

如图所示，ε＝10V，C₁＝C₂＝30μF，R₁＝4Ω，R₂＝6Ω，电池内阻可忽略，先闭合开关s，待电路稳定后，再将s断开，则断开S后流过电阻R1的电量为多少？
