海南省嘉积中学2011--2012学年高二物理上学期教学质量监测二

如图所示，P、Q是两个电荷量相等的异种电荷，在其电场中有a、b、c三点在一条直线上，平行于P、Q的连线，b在P、Q连线的中垂线上，，下列说法正确的是
　　　　

如图所示,在xOy平面内有一个以O为圆心､半径R=0.1 m的圆,P为圆周上的一点,O､P两点连线与x轴正方向的夹角为θ.若空间存在沿y轴负方向的匀强电场,场强大小E=100 V/m,则O､P两点的电势差可表示为
　　　　

对磁感应强度计算公式理解正确的是

在基本逻辑电路中，当有一个输入为“1”时，输出是“1”的是

某一电源的路端电压与电流的关系和电阻R₁、R₂的电压与电流的关系如图所示，用此电源和电阻R₁、R₂组成电路，R₁、R₂可以同时接入电路，也可以单独接入电路，为使电源输出功率最大，可采用的接法是
 　　

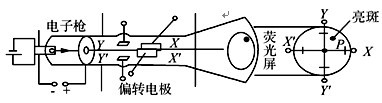

如图所示，示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如果在荧光屏上P点出现亮斑，那么示波管中的
　　

下列关于磁场的说法错误的是

如图所示,一个平行板电容器,板间距离为d,当对其加上电压后,A､B两板的电势分别为+φ和-φ,下述结论正确的是
　　

在如图所示的电路中，电源电压恒定，定值电阻R3的阻值小于滑动变阻器R2的最大阻值，现使滑动变阻器的滑片从a端滑向b端，则在移动过程中
　　

如图，在条形磁铁上方有a、b两点，a、b连线与磁铁平行，a到N端的距离和b到S端的距离相等，则a、b两点磁场方向 ＿＿ (填“相同”或“不同”)，磁感应强度大小 ＿＿ (填“相同”或“不同”).　　

将电荷量为6×10^-6 C的负电荷从电场中A点移到B点，克服电场力做了3×10^-5 J的功，再将该电荷从B点移到C点，电场力做了4.2×10^-5 J的功，则该电荷从A点移到B点，再从B点移到C点的过程中，电势能的增量为________J， U_AC为_____V。

（4分）某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：
　　
(1)用螺旋测微器测量某一导线的直径如图所示．读得直径d＝__________ mm.
(2)该同学经实验测量及相关计算得到如下数据：

电阻R(Ω)	121.0	50.0	23.9	10.0	3.1
导线直径d(mm)	0.801	0.999	1.201	1.494	1.998
导线截面积S(mm2)	0.504	0.784	1.133	1.753	3.135

请你根据以上数据判断，该种导线的电阻R与截面积S满足的关系为_________.

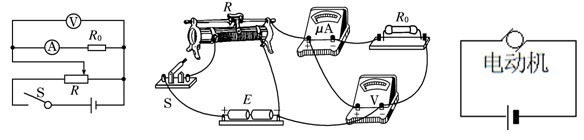

用下列器材组装成描绘电阻R0伏安特性曲线的电路：　　
微安表μA(量程200 μA，内阻约20 Ω)；
电压表V(量程3 V，内阻约10 kΩ)；
电阻R₀(阻值约20 kΩ)；
滑动变阻器R(最大阻值50 Ω，额定电流1 A)；
电池组E(电动势3 V，内阻不计)；开关S及导线若干
(1)若R₀的阻值先用多用电表来粗测，多用电表表盘欧姆档中值示数为“15”，则用“×1”档来测量时，指针偏角会_________(填“过大”或“过小”)，应换用________档重测，换档后应重新进行______________才能测定。
(2)在答题卡中方框内画出实验电路图，并连接好实物图。

匀强磁场中垂直于磁场方向放入一根长为0.5m的直导线，通以10A的电流时，导线受力大小为1N，则：
(1)导线受力的方向与磁感应强度方向是否相同？（只作判断，不用说明理由）
(2)求匀强磁场的磁感应强度大小　

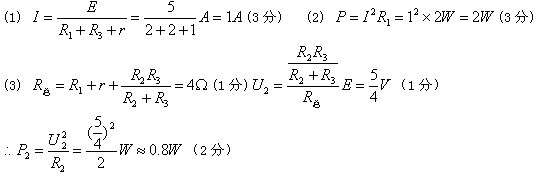

如图所示的电路中，三个电阻的阻值均为2Ω，电源电动势为5V，内阻为1Ω，试求：
(1)当开关K断开时，电路中的总电流大小
(2)当开关K断开时，R₁消耗的功率
(3)当开关K闭合时，R₂消耗的功率
　

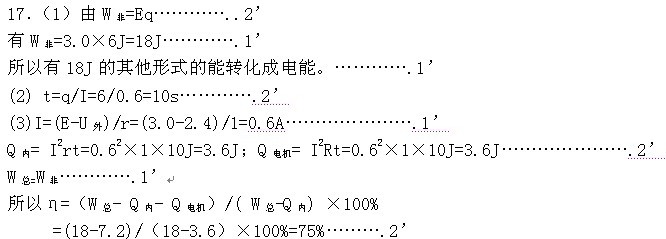

如图，将电动势为3.0 V的电源接入电路中，测得电源两极间的电压为2.4 V，电源内阻和电动机内阻均为1Ω，当电路中有6 C的电荷流过时，求：
(1)有多少其他形式的能转化为电能；
(2)通电的时间
(3)电动机的效率
　　

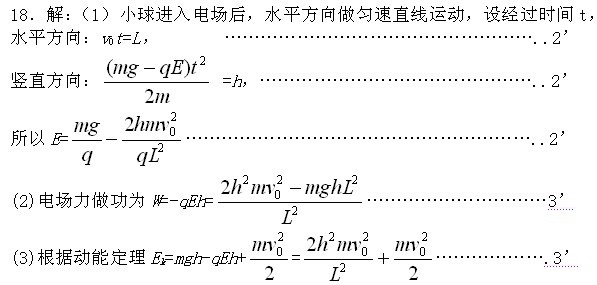

一质量为m、带电荷量为+q的小球以水平初速度v₀进入竖直向上的匀强电场中，如图甲所示，今测得小球进入电场后在竖直方向下降的高度y与水平方向的位移x之间的关系如图乙所示，根据图乙给出的信息（重力加速度为g），求：
（1）匀强电场场强的大小
（2）小球从进入匀强电场到下降h高度的过程中，电场力做的功
（3）小球在h高度处的动能
