山西省大同一中2009--2010学年高二物理下学期期中考试

在图所示电路中，L为电感线圈，R为灯泡，电流表内阻为零，电压表内阻无限大，交变电流源的电压　若保持电压的有效值不变，只将电源频率改为100Hz，下列说法正确的是
　　

　　

质点做简谐运动，从质点经过某一位置时开始记时，下列说法正确的是

如图所示，一根绷紧的水平绳上挂五个摆，其中A、E摆长均为l，B摆长0.5l，C摆长为1.5l，D摆长为2l，先让A摆振动起来，其他各摆随后也跟着振动起来，则

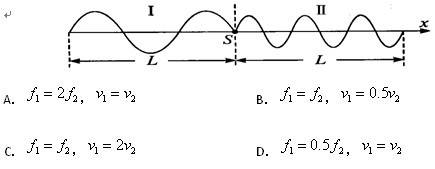

如图所示，位于介质I和II分界面上的波源S，产生两列分别沿x轴负方向与正方向传播的机械波，若在两种介质中波的频率及传播速度分别为f1、f2和v1、v2，则　
　　　

一列简谐横波沿x轴负方向传播，如图所示，甲是 s时的波形图，图乙是波中某振动质元位移随时间变化的振动图线(两图用同一时间起点)，则图乙可能是图甲中的
　　

如图所示，沿x轴正方向传播的一列简谐横波在某时刻的波形图为一正弦曲线，其波速为200 m/s，下列说法中不正确的是
　　

一根自由长度为10cm的轻弹簧，下端固定，上端连一个质量为m的物块P，在P上再放一个质量也是m的物块Q，系统静止后，弹簧长度为6cm，如图所示，如果迅速向上移去Q，物块P将在竖直方向做简谐运动，此后弹簧的最大长度是
　　

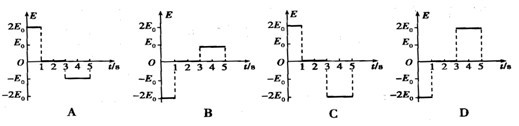

在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t如图乙变化时，图丙中正确表示线圈中感应电动势E变化的是
　　　　

传感器是一种采集信息的重要器件。图示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器，可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。现将此电容式传感器与零刻度在中央的灵敏电流汁和电源串联成闭合电路，已知电流从电流计正接线柱流入时指针向右偏转，当待测压力增大时，电容器的电容将 ＿＿ (填“增大”或“减小”)，灵敏电流计的指针将 ＿＿ 偏转(填“向右”、“向左”或“不”)。
　　

一弹簧振子做简谐运动，O为平衡位置，从它经过O点时开始计时，经过0.3s，第一次到达M点，再经过0.2s第二次到达M点，则弹簧振子的周期为          。

物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电量。如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度，已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R，若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，则冲击电流计测出通过线圈的电量为q，由上可测出被测磁场的磁感应强度为                。
　　

在“用单摆测定重力加速度”的实验中，以下做法正确的是

图示为某同学在探究活动中设计的一种电子秤，已知电源的电动势为E，内阻不计，电阻分布均匀的可变电阻总长为L，总电阻为R，弹簧的劲度系数为k，连接电压表的导线可自由伸缩，不测量时指针P在a处(如图中虚线所示)，使电压表的示数与所称重力对应便成为电子秤。
　　
(1) 不称重时，图中的电压表的示数为              。
(2) 所称物体的重力G与电压表的示数U以及E、k、L的关系为              。
(3) 该设计的电路对应电表上重力刻度线是否均匀？                      。

　　

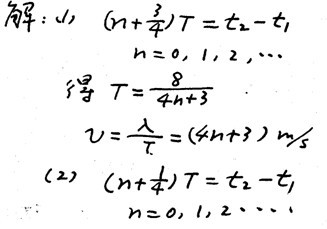

如图所示，实线是t₁时刻的波的图象，虚线是t₂时刻的波的图象，若t₂－t₁＝2s，求：
（1）如果波向右传播波速多大？（2）如果波向左传播波速多大？
　　

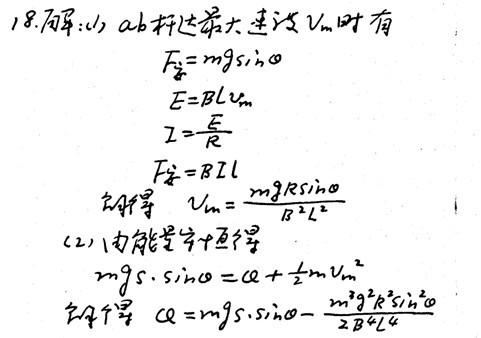

如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为两导轨间距为L，M、P两点间接有阻值为R的电阻，一质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。
(1)    求在下滑过程中，ab杆可以达到的速度最大值。
(2)    当ab杆从静止开始下滑距离为s时速度恰好达到最大值，求此过程中电阻R上产生的焦耳热。
　　

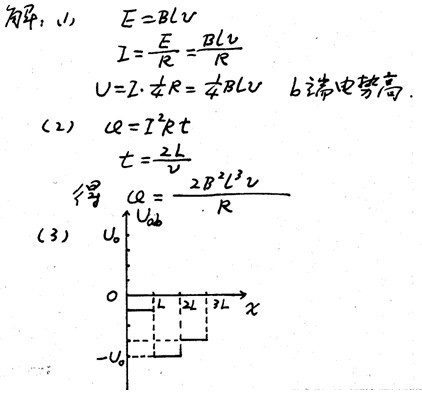

如图所示，空间有一宽为2L的匀强磁场区域，磁感应强度为B，方向垂直纸面向外，abcd是由均匀电　　阻丝做成的边长为L的正方形线框，总电阻为R，线框以垂直磁场边界的速度v匀速通过磁场区域，在运动过程中，线框ab、cd两边始终与磁场边界平行。线框刚进入磁场的位置向右，求：
(1) cd边刚进入磁场时，ab两端的电势差，并指明哪端电势高；
(2) 线框穿过磁场的过程中，线框中产生的焦耳热；



(3) 在乙图中，画出ab两端电势差
