陕西省汉中市宁强县天津高级中学2010--2011学年度高二物理第二学期期末考试

如图所示在真空中有匀强电场，其场强为E，将一个带负电的点电荷q从图中的A点沿直线AB移 动到B点，已知AB长度为L，AB和E的方向间夹角为45°，在上述运动过程中，
　　

一矩形线圈在匀强磁场中匀速转动产生的交流瞬时值表达式 , 则下列表述中正确的是　

在如图所示的匀强磁场中有一光滑的金属轨道， 轨道上放有两根平行金属棒AB、CD.当棒AB向右平行移动时,棒CD将
　

静电场和磁场对比，错误的是

如图所示，A、B两灯相同，L是带铁芯的电阻可不计的线圈，下列说法中正确的是
　　

有5个完全相同的灯泡连接在理想变压器的原、副线圈中,如图所示.若将该线路与交流电源接通,且开关S接在位置1时,5个灯泡发光亮度相同；若将开关S接在位置2时,灯泡均未烧坏.则下列可能的是
　　

如图所示，在垂直纸面向里的匀强磁场中，有a、b两个电子从同一处沿垂直磁感线方向开始运动，a的初速度为v，b的初速度为2v．则
　　

如图所示，虚线为某点电荷电场的等势面，现有两个比荷相同的带电粒子（不计重力）以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，图中a、b、c、d、e是粒子轨迹与各等势面的交点，则可判断
　　

如图所示，带电平行板间匀强电场竖直向上，匀强磁场方向垂直纸面向里，某带电小球从光滑轨道上的ａ点自由滑下，经轨道端点Ｐ进入板间后恰好沿水平方向做直线运动．现使小球从稍低些的ｂ点开始自由滑下，在经过Ｐ点进入板间后的运动过程中，以下说法正确的是：
　　

如图所示电路中，电源内阻不能忽略，当变阻器R的滑片向下移动时，电路中的电压表Ｖ1  、Ｖ2和电流表A的示数变化情况是：
　　

发电厂发电机直接输电给学校，输出电压为U1，发电厂至学校的输电线电阻为R，通过导线的电流为I，学校输入电压为U2 ，下列4个计算输电线损耗功率的式子中，不正确的是
　　

在用电流场模拟静电场描绘电场等势线的实验中，在下列所给出的器材中，应该选用的是＿＿(用器材前的字母表示)。
(A)6伏的交流电源
(B)6伏的直流电源
(C)100伏的直流电源
(D)量程0～0.5伏，零刻度在刻度盘中央的电压表
(E)量程0～300微安，零刻度在刻度盘中央的电流表
在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序(自上而下)是① ＿＿  ② ＿＿  ③ ＿＿ 。
在实验中，按下电键，接通电路。若一个探针与基准点O接触，另一探针已分别在基准点O的两侧找到了实验所需要的两点a、b(如右上图)，则当此探针与a点接触时，电表的指针应 ＿＿ (填“左偏”、“指零”或“右偏”)；当此探针与b点接触时，电表的指针应 ＿＿ (填“左偏”、“指零”或“右偏”)。

在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，金属丝的长度为L,金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
　　

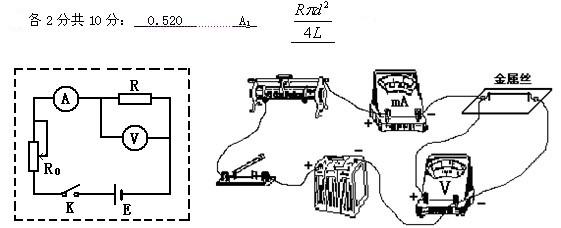

（1）.（２分）从图中读出金属丝的直径d为________mm。
（2）.（2分）在用伏安法测定金属丝的电阻时，除被测的金属丝外，还有如下供选择的实验器材：
直流电源：电动势约4.0V，内阻很小；
电流表A1：量程0～0.6A，内阻0.125Ω；
电流表A2：量程0～3.0A，内阻0.025Ω；
电压表V： 量程0～3V，  内阻3kΩ；
滑动变阻器（阻值范围0～50Ω，允许的最大电流1A）；开关一个，导线若干．
在可供选择的器材中，应该选用的电流表是_______
（3）.（2分）若根据伏安法测出电阻丝的电阻为R，则这种金属丝材料的电阻率的表达式为：_______________

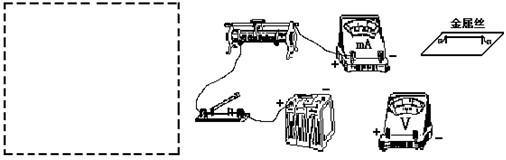

（4）.(2＋2分)在下面虚线框中画出实验电路图；并根据实验电路图连接实物图（图中部分连线已画出，）
　　

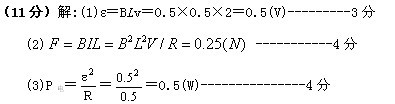

如图所示,在置于匀强磁场中的U型导轨上,导体棒MN在恒定外力F的作用下以速度v＝2m/s 向右匀速运动,已知磁感应强度B＝0.5T,方向垂直导轨平面(纸面)向外,导轨间距L＝50cm,闭合电路中a、b之间电阻为R＝0.5Ω,其余部分电阻不计, 试求出
(1)导体MN中感应电动势e的大小
(2) 导体棒MN所受外力F的大小
(3)电路中产生的电功率
　　

一个匝数为N的矩形线圈abcd位于匀强磁场中，磁感强度大小为BT、初始位置如图所示，线圈以ab为轴匀速转动，角速度为ω，已知ab长为L1，ad长为L2，线圈的总电阻是R。求：
（1）线圈转动过程中的感应电动势的最大值
（2）线圈转动过程中的感应电流的瞬时表达式（以线圈经过中性面时为记时起点）
（3）线圈转动1分钟内外力所做的功。
　　

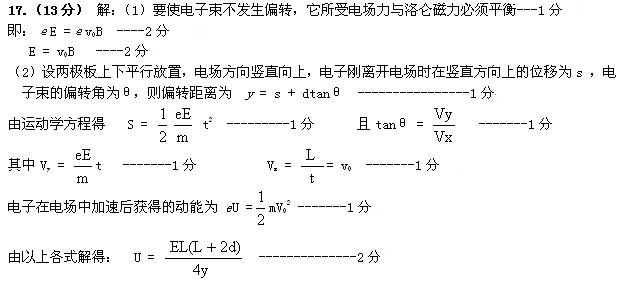

经加速后的电子束，穿过具有正交匀强电场和匀强磁场的空间区域，如图所示，该区域的电场强度为E，磁感应强度为B。求：
（1）如果电子束的速度为v₀ ，要使电子束穿过上述空间区域后不发生偏转，则E和B应满足什么关系？
（2）如果撤去磁场而只保留电场，且电场区域的长度为L，电场强度的方向和电子束初速度方向垂直，电场区域离屏幕距离为d 。要使电子束在屏上偏离距离为y，则所需加速电压是多少？
