湖南省衡阳市八中2011--2012学年高二物理上期第三次月考

a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如图，由此可知c点的电势为（    ）
　　

实验桌上放着晶体二极管、电阻、电容各一只；性能均正常，外形十分相似．现将多用电表转换开关拨到R×1000档，分别测它们的正反电阻加以鉴别．测甲元件时，R_正= R_反 =0.5kΩ；测乙元件时，R_正=0.5kΩ，R_反=l00kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在100 kΩ上．则甲、乙、丙三个元件分别是  （    ）

A、B两个点电荷在真空中所产生电场的电场线（方向未标出）如图所示，图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称。则下列说法中正确的是（    ）
　　

粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如图所示，当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为：（电源内阻不计）（    ）
　　

关于磁感应强度，下列说法中正确的是（    ）

如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（    ）
　　

下图所列的个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U²之间的函数关系的是以下哪个图象（    ）
　　

如图所示的U—I图像中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图像可知（    ）
　　

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是 （    ）
　　

如图所示，电源电动势为E，内阻为r，定值电阻R1＞r，当电路中滑动变阻器R2的滑动触头P向左滑动时，以下说法正确的是 （    ）
　　

一正电荷在电场中仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图象如图所示，t_A、t_B分别是电荷在A、B两点对应的时刻，则下列说法中正确的有（    ）
　　

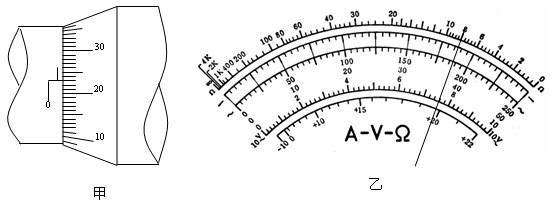

在测定金属丝电阻率的实验中，如图甲所示，用螺旋测微器测得金属丝的直径d＝____ _____mm。如图乙所示，用多用电表的“×1”欧姆挡，调零后测得金属丝阻值R＝______ ___Ω，若实验中测出金属丝的长度为L，通过伏安法测得的电阻与多用表所测非常接近，则该金属丝电阻率的表达式ρ＝_________（用符号表示）。
　　

用右图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短　　路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：
（a）电流表（量程0.6A、3A）；  (b) 电压表（量程3V、15V）
(c) 定值电阻（阻值1 、额定功率5W）
(d) 定值电阻（阻值10 ，额定功率10W）
(e) 滑动变阻器（阴值范围0--10 、额定电流2A）
(f) 滑动变阻器（阻值范围0-100 、额定电流1A）
那么
（1）要正确完成实验，电压表的量程应选择 ＿＿ V，电流表的量程应选择 ＿＿ A； R₀应选择 ＿＿ 的定值电阻，R应选择阻值范围是 ＿＿ 的滑动变阻器。
（2）误差分析：电动势的测量值E_测 ＿＿ 真实值E_真；内阻的测量值r_测 ＿＿ 真实值r_真（填＞、＜或＝）
（3））根据实验记录的数据画出的U—I图线如图所示，从图线可得出干电池的电动势为 ＿＿ V，待测干电池的内电阻为 ＿＿ Ω。

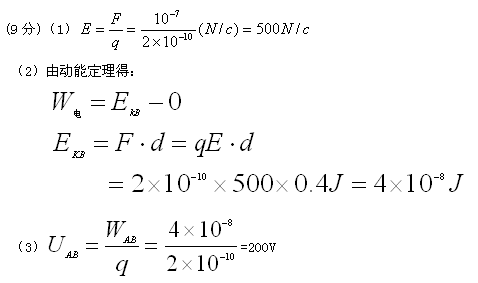

一个电量q=2×10^-10C的正点电荷放在匀强电场中的A点，它受到的电场力是10^-7 N，则：
(1)此电场的场强是多大？
(2)此电荷只在电场力作用下从静止开始移动了0.4m而到达B点，到达B点时电荷的动能有多大？
(3)A、B两点间的电势差是多少？

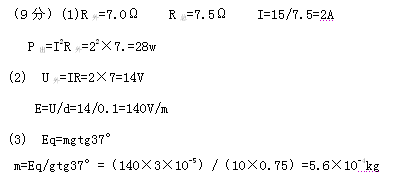

如图所示，一电荷量q=3×10^-5 C带正电的小球，用绝缘细线悬于竖直放置足够大的平行金属板中的O点。电键S合上后，当小球静止时，细线与竖直方向的夹角α=37°。已知两板相距d=0.1m，电源电动势内阻r=0.5Ω，电阻R₁=3Ω，R₂=R₃= R₄ =8Ω。g取10m/s²，已知。求：
（1）电源的输出功率；
（2）两板间的电场强度的大小；
（3）带电小球的质量。
