江苏省无锡市2010年秋学期高三期末考试物理试题

有一辆车长为3896mm的汽车正在行驶，当t=0时开始刹车（位置如图a所示），在t=ls时汽车停止（位置如图b所示）．若汽车的运动可看成匀减速直线运动，则根据题中提供的信息，可以估算出的物理量是（    ）
　　

回旋加速器是用来加速带电粒子的装置，如图所示．它的核心部分是两个D形金属盒，两盒相距很近，接高频交流电源，两盒间的窄缝中形成匀强电场，两盒放在匀强磁场中，磁场方向垂直于盒底面．带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核　　和α粒子　　，比较它们所需加的高频交流电源的周期和获得的最大动能的大小，有（    ）
　　

如图所示，理想变压器原、副线圈的匝数比为k，输出端接有一交流电动机，其线圈的电阻为R．将原线圈接在正弦交流电源两端，变压器的输入功率为P0时，电动机恰好能带动质量为m的物体以速度v匀速上升，此时理想电流表A的示数为I.若不计电动机摩擦带来的能量损耗，重力加速度为g，则下列说法正确的是（    ）
　　

为研究钢球在液体中运动时所受阻力的大小，让钢球从某一高度竖直落下进入某种液体中运动，用闪光照相的方法拍摄钢球在不同时刻的位置，如图所示．已知钢球在液体中所受浮力为F浮，运动时受到的阻力与速度大小成正比，即F=kv，闪光照相机的闪光频率为f，图中刻度尺的最小分度为d，钢球的质量为m，则阻力常数k的表达式是（    ）
　　

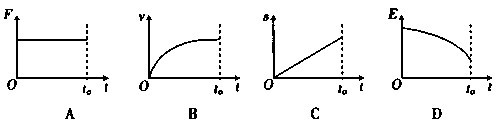

一物体沿固定斜面从静止开始向下运动，经过时间t0滑至斜面底瑞，已知物体在运动过程中所受的摩擦力恒定．若用F、v，、s和E分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图像中可能正确的是（    ）
　　

如图所示，闭合电键S后，A灯与B灯均发光，电流表A1、A2的读数分别为I1、I2，当滑动变阻器滑动片向下滑动一段后，电流表A1、A2读数变化的大小分别为△I1、△I2，则下列说法中正确的是（    ）
　　

2010年10月1日，我国第二颗探月卫星“嫦娥二号”成功发射，“嫦娥二号”最终进入距月面h=200km的圆形工作轨道，开始进行科学探测活动，设月球半径为g，月球表面的重力加速度为g，万有引力常量为G，则下列说法正确的是（    ）

如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和—Q，x轴上的P点位于—Q的右侧．下列判断正确的是（    ）
　　

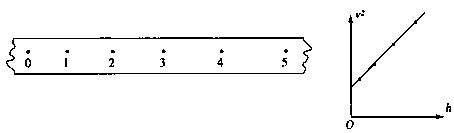

某同学在应用打点计时器做“验证机械能守恒定律实验”中，获取一条纸带，但起始几个点比较模糊，就取后面连续打出的清晰点来研究，如图所示．现在该同学用刻度尺分别量出l、2、3、4、5五个点到0点的长度hi=(i=1、2、3、4、5)，再分别计算得到l、2、3、4四个点的速度vi和　　 （i=1、2、3、4），然后该同学将计算得到的四组（hi，　　 ）数据在　—h坐标系中找到对应的坐标点，将四个点连接起来得到如图所示的直线，已知打点计时器打点周期为T。
（1）该同学求4号点速度的计算式是：v4=(   )
（2）若重锤自由下落过程中机械能守恒，则　—h图线的斜率为____，图线在　轴上的截距表示(         )．
　　

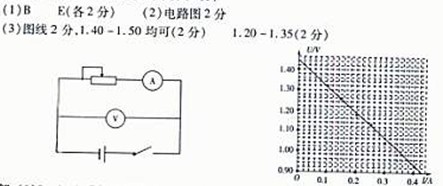

在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
（1）备有如下器材：
A．旧干电池l节；
B．滑动变阻器（0~ 20Ω）；
C．滑动变阻器（0~lkΩ）；
D．电压表（0~3V）
E．电流表（0~0.6A）；
F．电流表（0~3A）；
G．开关、导线若干
D．电压表（0~3V）；其中滑动变阻器应选____，电流表选____．（只填器材前的序号）
　　
（2）请在虚线框中画出该实验合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U—I图线（要求图线尽可能充满坐标纸）．根据图线得到被测电池的电动势E=(    )V，内电阻r=____Ω．

	1	2	3	4	5	6
I（A）	0.10	0.15	0.20	0.25	0.30	0.40
U（V）	1.32	1.26	1.18	1.13	1.04	0.93

　　　

一学生用弹簧秤竖直悬挂质量为m的砝码，乘电梯从地面到达某楼层，同时不断地观察弹簧秤示数的变化，记下相应的数据和时间，最后画了如图所示的F一t图象．试求：（取重力加速度g为10m／s2）
　　
（1）电梯运行中的最大速度；
（2）电梯上升的高度．

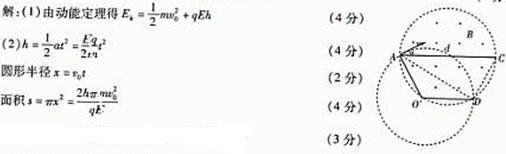

如图所示，在场强为E的竖直向下匀强电场中有一块水平放置的足够大的接地金属板，在金属板的正上方高为h处有一个小的放射源，放射源上方有一铅板，使放射源可以向水平及斜下方各个方向释放质量为m、电量为q初速度为v0的带电粒子，粒子最后落在金属板上，不计粒子重力，试求：
（1）粒子打在板上时的动能；
（2）计算落在金属板上的粒子图形的面积大小．
　　

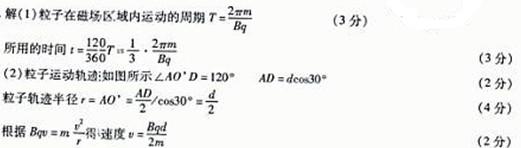

在直径为d的圆形区域内存在着均匀磁场，磁感应强度为B，磁场方向垂直于纸面向外。一电荷量为q、质量为m的带正电粒子，从磁场区域的一条直径AC上的A点沿纸面射入磁场，其速度方向与AC成　 角，如图所示，若此粒子在磁场区域运动过程中速度的方向改变了120°，粒子的重力忽略不计，求：
（1）该粒子在磁场区域内运动所用的时间t；
（2）该粒子射入时的速度大小v。
　　

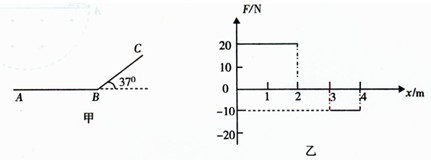

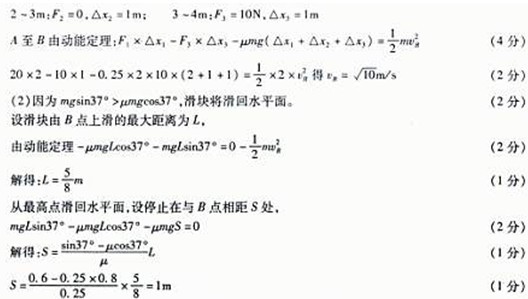

如甲图所示，长为4m的水平轨道AB与倾角为37°的足够长斜面BC在B处连接，有一质量为2kg的滑块，从A处由静止开始受水平向右的力F作用，F按乙图所示规律变化，滑块与AB和BC间的动摩擦因数均为0.25，重力加速度g取l0m／s2．求：
（1）滑块第一次到达B处时的速度大小；
（2）不计滑块在B处的速率变化，滑块到达B点时撤去力F，滑块冲上斜面，滑块最终静止的位置与B点的距离．（sin37°=0．6）
　　

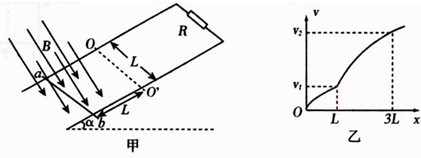

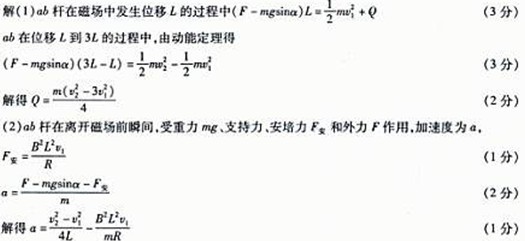

如甲图所示，相距为L的足够长光滑平行金属导轨与水平面间的夹角为α，导轨一部分处在垂直导轨平面的匀强磁场中，OO′为磁场边界，磁感应强度为B，导轨右侧接有定值电阻R，导轨电阻忽略不计．在距OO′为L处垂直导轨放置一质量为m、电阻不计的金属杆ab．若ab杆在平行于斜面的恒力作用下由静止开始沿斜面向上运动，经过位移L时速度为v1，经过位移3L时速度为v2，其v-x关系图像如乙图所示，则
（1）在ab杆经过位移为3L的过程中电阻R上产生的电热Q是多少？
（2）ab杆在离开磁场前瞬间的加速度是多少？
