山西省经纬中学高三年级第一学期期末试卷 文科物理

一列横波的波形图（如图所示），此时刻在波传播的方向上M点的振动方向向上， 则下列说法不正确的是：（    ）
　　

用显微镜观察悬浮在水中的花粉，发现花粉微粒不停的做无规则运动。所谓布朗运动是指（    ）

温度相同的氢气和氧气相比较，下列哪些说法是正确的是（    ）

在某点电荷形成的电场中一点放一个电荷量为Q的点电荷，它所受的电场力为F，如果在这一点放一个电荷量为Q/2的点电荷，它所受的电场力为F，那么（    ）

如图所示是点电荷电场中的一条电场线，下列说法中正确的是（    ）
　　

一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（    ）

如图所示电路，电压保持不变，当电键S断开时，电流表A的示为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（    ）
　　

如下图所示的四种情况，通电导体均置于匀强磁场中，其中通电导线不受安培力的是（    ）
　　

下面有关磁场中某点的磁感应强度的方向的说法不正确的是  （    ）

如右图所示，蹄形磁铁用悬线悬于O点，在磁铁正下方固定一根水平放置的长导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况是：（    ）　　　　

如图所示,在磁感应强度B=0.3T的匀强磁场中，让导体棒PQ在U形导轨上以速度υ=10m／s向右匀速滑动，两导轨间距离L=0.5m，那么，产生的感应电动势的大小和PQ中的电流方向分别是（    ）
　　

外界对一定质量气体做了200 J的功，同时气体又向外界放出了80 J的热量，则气体的内能 ＿＿ (填“增加”或“减少”)了 ＿＿ J．

已知阿伏伽德罗常数为NA，金属铜的摩尔质量为M，密度为ρ，则每一个铜分子的体积V=_____________，每一个铜分子的质量m=___________．若有一铜块的质量为m_o，则该铜块含有的分子数n=___________。　

两个形状完全相同的带电小球，它们所带电的电性相反，电量之比为5：1，它们在相距一定距离时相互作用力为F₁,如果让它们接触后再放回原来位置上，相互作用力变为F₂，则F₁ ：F₂= ＿＿ 。

如图所示，两条放置在同一水平面上的平行导轨，上面放有导体ab，ab可在导轨上无摩擦滑动.整个装置处于磁感应强度为B，方向竖直向上的匀强磁场中，当闭合开关K时，ab将向 ＿＿ 滑动.若使ab不滑动，可在水平方向施外力F, F的方向为 ＿＿  .调节滑动变阻器使其阻值变大，则对ab所施外力将变 ＿＿ (填“变大” 、“变小”或 “不变”).
　　

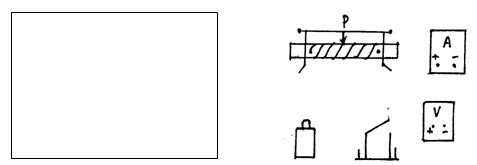

（1）(6分)在下面方框图中，画出“用电流表和电压表测电池电动势和内电阻的实验”的电路原理图，并连接实物图。
（2）（4分）在做“用电流表和电压表测定电池组的电动势和内电阻” 的实验中,根据实验所获数据,得到如图所示的U－I图像,由图像可知被测电池组的电动势= ___V, 内电阻r=_____Ω.
　　

电源的电动势为4.5V，内阻为0.5Ω，外电路的电阻为4.0Ω，路端电压是多大？如果在外电路上再串联一个10.5Ω的电阻，路端电压又是多大？
