2011届高考黄冈中学物理冲刺讲解、练习题、预测题10：第5专题 电磁感应与电路的分析（2）经典考题

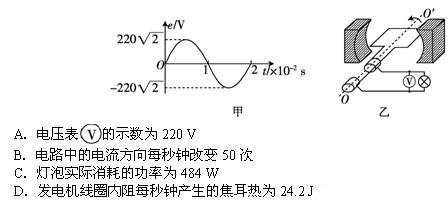

一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0 Ω，现外接一只电阻为95.0 Ω的灯泡，如图乙所示，则[2009年高考•福建理综卷](　　)
　　

如图所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝氖泡在两端电压达到100 V时开始发光，下列说法中正确的有[2009年高考•江苏物理卷](　　)
　　

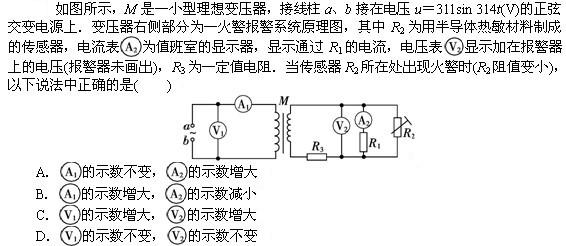

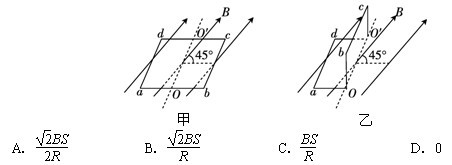

如图甲所示，一个电阻为R、面积为S的矩形导线框abcd，水平放置在匀强磁场中，磁场的磁感应强度为B，方向与ad边垂直并与线框平面成45°角，O、O′分别是ab边和cd边的中点．现将线框右半边ObcO′绕OO′逆时针旋转90°到图乙所示位置．在这一过程中，导线中通过的电荷量是[2009年高考•安徽理综卷](　　)
　　

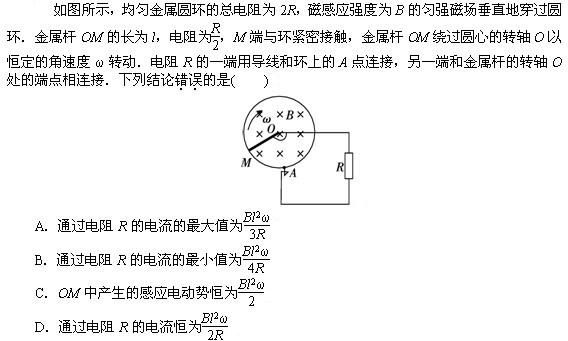

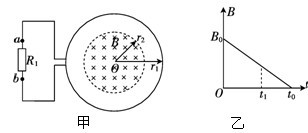

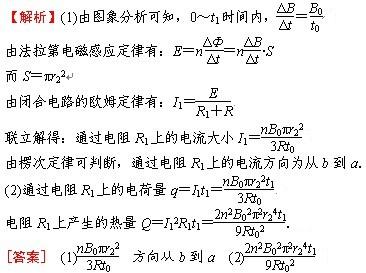

如图甲所示，一个电阻值为R、匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路，线圈的半径为r1． 在线圈中半径为r₂的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横纵轴的截距分别为to和Bo．导线的电阻不计．求0～t1时间内
(1)通过电阻R1上的电流大小和方向．
(2)通过电阻R1上的电荷量q及电阻R1上产生的热量．
　　

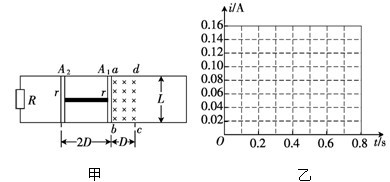

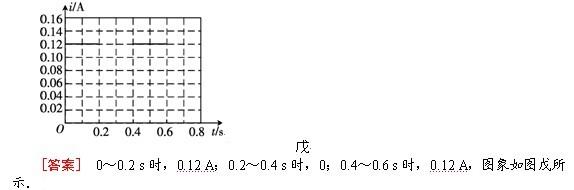

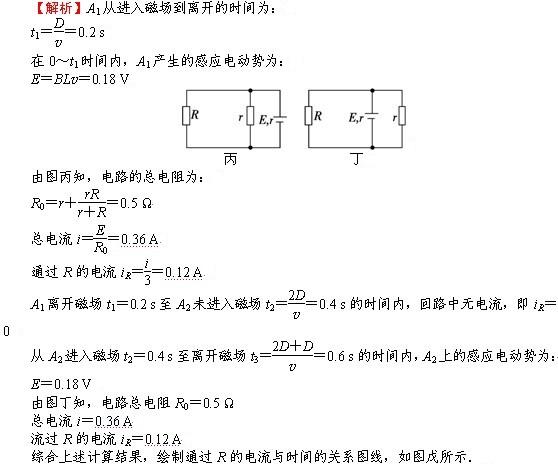

如图甲所示，水平放置的两根平行金属导轨，间距L＝0.3 m，导轨左端连接R＝0.6 Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6 T的匀强磁场，磁场区域宽D＝0.2 m．细金属棒A1和A2用长为2D＝0.4 m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3 Ω，导轨电阻不计，使金属棒以恒定速度v＝1.0 m/s沿导轨向右穿越磁场，计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图乙中画出．
[2008年高考•广东物理卷]
　　

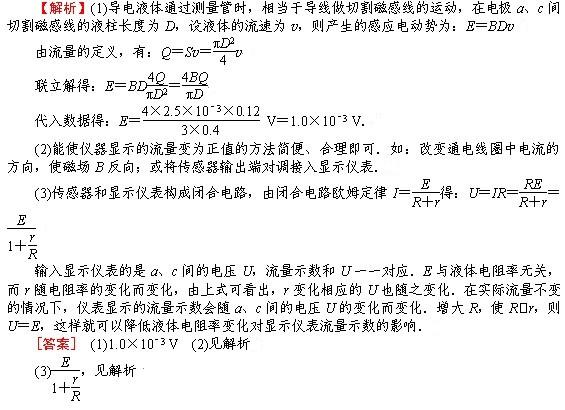

单位时间内流过管道横截面的液体体积叫做液体的体积流量(以下简称流量)．由一种利用电磁原理测量非磁性导电液体(如自来水、啤酒等)流量的装置，称为电磁流量计．它主要由将流量转换为电压信号的传感器和显示仪表两部分组成．
传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极a和c，a、c间的距离等于测量管内径D，测量管的轴线与a、c的连线方向以及通电线圈产生的磁场方向三者相互垂直．当导电液体流过测量管时，在电极a、c间出现感应电动势E，并通过与电极连接的仪表显示出液体流量Q．设磁场均匀恒定，磁感应强度为B．
　　
(1)已知D＝0.40 m，B＝2.5×10^－3 T，Q＝0.12 m³/s，设液体在测量管内各处流速相同，试求E的大小(π取3.0)．
(2)一新建供水站安装了电磁流量计，在向外供水时流量本应显示为正值．但实际显示却为负值．经检查，原因是误将测量管接反了，即液体由测量管出水口流入，从入水口流出．因水已加压充满管道，不便再将测量管拆下重装，请你提出使显示仪表的流量指示变为正值的简便方法．
(3)显示仪表相当于传感器的负载电阻，其阻值记为R．a、c间导电液体的电阻r随液体电阻率的变化而变化，从而会影响显示仪表的示数．试以E、R、r为参量，给出电极a、c间输出电压U的表达式，并说明怎样可以降低液体电阻率变化对显示仪表示数的影响．
[2009年高考•北京理综卷]

如图所示，L1、L2、L3为三个完全相同的灯泡，L为直流电阻可忽略的自感线圈，电源的内阻不计，开关S原来接通．当把开关S断开时，下列说法正确的是(　　)
　　

在如图甲所示的电路中，灯泡A和灯泡B原来都正常发光．现在突然发现灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是(　　)
　　

　　

在如图甲所示的电路中，电源电动势E恒定，内阻r＝1 Ω，定值电阻R3＝5 Ω．当开关S断开与闭合时，ab段电路消耗的电功率相等，则以下说法中正确的是(　　)
　　

如图所示，长为L＝1 m、电阻r＝0.3 Ω、质量m＝0.1 kg的金属棒CD垂直跨搁在位于水平面上的两条平行光滑金属导轨上，两导轨间距也是L．棒与导轨间接触良好，导轨电阻不计，导轨左端接有R＝0.5 Ω 的电阻，垂直导轨平面有竖直向下穿过平面的匀强磁场，磁感应强度B的大小为0.4 T．现给金属棒CD一个瞬时向右的初速度，初速度大小为2 m/s，过一段时间后，金属棒CD最终停下来．则从开始运动到停止运动的过程中，通过电阻R的电荷量为(　　)
　　

某理想变压器原线圈输入的电功率为P，原、副线圈的匝数比为k，在其副线圈上接一内阻为r的电动机．现在，电动机正以速度v匀速向上提升一质量为m的重物，已知重力加速度为g，则变压器原线圈两端的电压为(　　)
　　

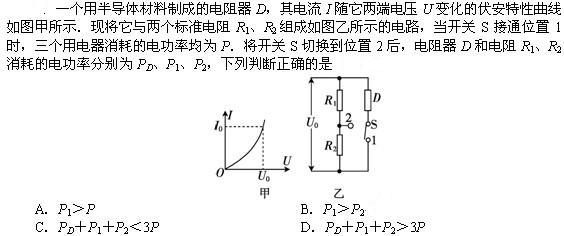

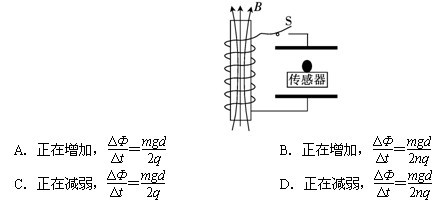

如图所示，两块水平放置的金属板组成一平行板电容器距离为d，用导线、开关S将其与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场中．两板间放一台小压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电荷量为＋q的小球．已知S断开时传感器上有示数，S闭合时传感器上的示数变为原来的一半．则线圈中磁场的磁感应强度的变化情况和磁通量变化率分别是(　　)
　　

　　

　　

如图所示，光滑的“Π”形金属导体框竖直放置，质量为m的金属棒MN与框架接触良好，磁感应强度分别为B1、B2的有界匀强磁场方向相反，但均垂直于框架平面，分别处在abcd和cdef区域．现从图示位置由静止释放金属棒MN，金属棒进入磁场区域abcd后恰好做匀速运动．下列说法正确的有(　　)
　　

现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、灵敏电流表及开关按如图所示的方式连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动端P向左加速滑动时，灵敏电流表的指针向右偏转．由此可以推断：将线圈A中的铁芯向上拔出或 ＿＿ 开关，都能使灵敏电流表的指针＿＿偏转．
　　

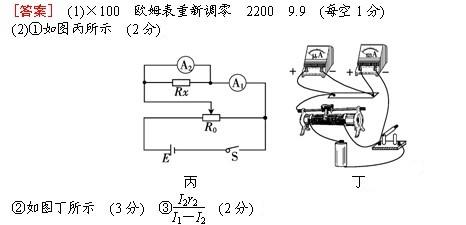

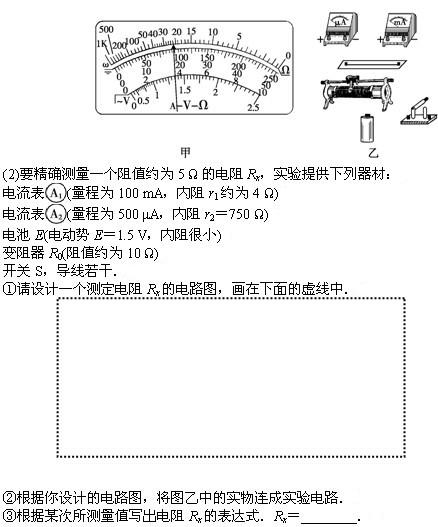

(1)一多用电表的欧姆挡有三个倍率，分别是“×1”、“×10”、“×100”．用“×10”挡测量某电阻时，操作步骤正确，而表头指针偏转角度很小，为了较准确地进行测量，应换用“________”挡．如果换挡后立即用表笔连接测电阻进行读数，那么缺少的步骤是______________．若补上该步骤后测量，表盘的示数如图甲所示，则该电阻的阻值是________Ω．若将该表选择旋钮置于25 mA挡，表盘的示数仍如图甲所示，则被测电流为________mA．
　　

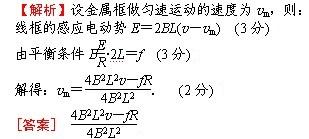

超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图所示的模型：在水平面上相距L的两根平行直导轨间，有竖直方向等距离分布着匀强磁场B1和B2，且B1＝B2＝B，每个磁场的宽都是l，方向相反的相间排列，所有这些磁场都以速度v向右匀速运动．这时跨在两导轨间的长为L、宽为l的金属框abcd(悬浮在导轨上方)在磁场力的作用下也将会向右运动．已知金属框的总电阻为R，运动中所受到的阻力恒为f．求金属框的最大速度．
　　

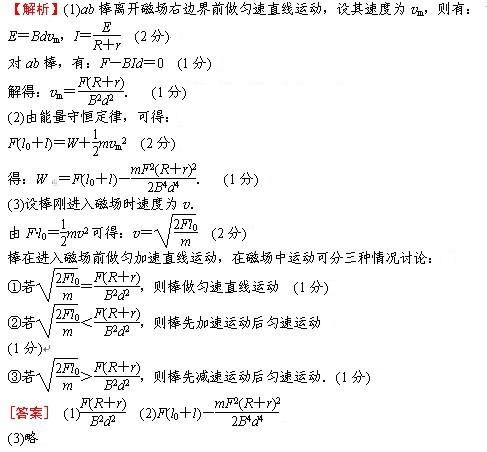

如图所示，光滑平行的水平金属导轨MN、PQ相距d，在M点和P点间接一个阻值为R的电阻，在两导轨间OO₁、O₁′O′矩形区域内有垂直导轨平面竖直向下，宽为l的匀强磁场，磁感应强度为B．一质量为m、电阻为r的导体棒ab垂直放在导轨上，与磁场左边界相距l₀．现用一水平向右的恒力F拉ab棒，使它由静止开始运动，棒ab在离开磁场前已经做匀速直线运动(棒ab与导轨始终保持良好的接触，导轨电阻不计)．
　　
求：
(1)棒ab在离开磁场右边界时的速度．
(2)棒ab通过磁场区的过程中整个回路所消耗的电能．
(3)试分析讨论ab棒在磁场中(匀速成直线运动)之前可能的运动情况．

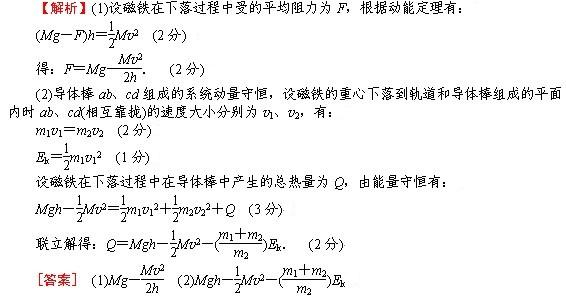

如图所示，在水平面内有两条光滑轨道MN、PQ，其上放有两根静止的导体棒ab、cd，质量分别为m1、m2．设有一质量为M的永久磁铁从轨道和导体棒组成的平面的正上方高为h的地方由静止落下，当磁铁的重心下落到轨道和导体棒组成的平面内时，磁铁的速度为v，导体棒ab的动能为E_k，此过程中两根导体棒之间、导体棒与磁铁之间都没有发生碰撞．求：
　　
(1)磁铁在下落过程中受到的平均阻力．
(2)磁铁在下落过程中在导体棒中产生的总热量．

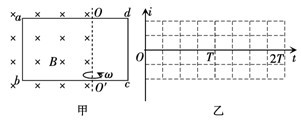

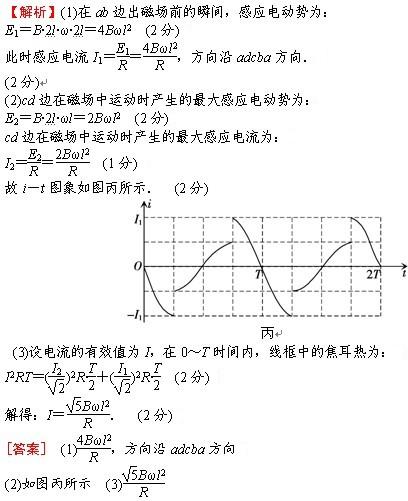

如图甲所示，矩形线框abcd的边ab＝2l，ad＝3l，OO′为线框的转动轴，aO＝bO′＝2l．匀强磁场垂直于线框平面，磁感应强度为B，OO′刚好与磁场的边界线重合，线框的总电阻为R．当线框绕 OO′以角速度ω匀速转动时，试求：
　　
(1)线框的ab边第一次出磁场前的瞬间，回路中电流的大小和方向．
(2)从图示位置开始计时，取电流沿abcda方向为正，请在图乙中画出线框中的电流i随时间t变化的关系图象．(画两个周期)
(3)线框中电流的有效值．
