浙江省2011年高考模拟预测卷（6）物理

（交变电流•原创）2011年1月初，黔、湘、桂三省再次出现冻雨灾害， 冻雨在输电线上极易结成冰凌而造成输电线故障。有人设计了这样的融冰思路：利用电流的热效应除冰．若在正常供电时，为了减少输电损耗，需经过升压变压器将电压升高后采用高压输电，假设升压变压器原、副线圈匝数比为1：N，高压线上送电电压为U，电流为I，热损耗功率为△P；除冰时，调整升压变压器原、副线圈的匝数比，使输电线上的热损耗功率变为9△P，通过增加焦耳热达到除冰的目的．则下列除冰措施错误的是（认为输电功率和输电线电阻不变）：（    ）

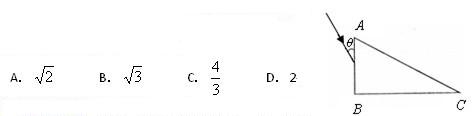

（几何光学原创）如图所示，一横截面为直角三角形的三棱镜，∠B=90⁰，∠C=30⁰．一条与BC面成θ=30⁰角的光线射向AB面，经过BC边一次反射，再从AC边射出，且出射光线的折射角为60⁰。则这种材料的折射率为：（    ）
　　

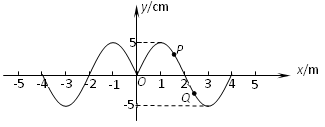

（机械波改编题）图中坐标原点处的质点O为一简谐横波波源，当t＝0时，质量O开始从平衡位置振动，波沿x轴向两侧传播，P质点的平衡位置在1m~2m之间，Q质点的平衡位置在2m~3m之间。t₁＝2s时刻波形第一次如图所示，此时质点P、Q到平衡位置的距离相等，则：（    ）
　　　　

(力学综合•改编题)如图,穿在水平直杆上质量为m的小球开始时静止.现对小球沿杆方向施加恒力F₀,垂直于杆方向施加竖直向上的力F,且F的大小始终与小球的速度成正比,即F=kυ(图中未标出).已知小球与杆间的动摩擦因数为μ,已知小球运动过程中未从杆上脱落，且F₀>μmg.下列说法正确的是：（    ）
　　

（天体的运动•改编）如图所示，A为静止于地球赤道上的物体，B为绕地球沿椭圆轨道运行的卫星，C为绕地球运动的卫星，P为B、C两卫星轨道的交点，已知A、B、C绕地球运动的周期相同，相对于地心，下列说法中不正确的是：（    ）
　　

（电场•改编）真空中，两个相距L的固定电荷E、F所带电荷量分别为Q_E和Q_F，在它们共同形成的电场中，有一条电场线如图实线所示，实线上的箭头表示电场线的方向。电场线上标出了M、N两点，其中N点的切线与EF连线平行，且∠NEF>∠NFE，则：（    ）
　　

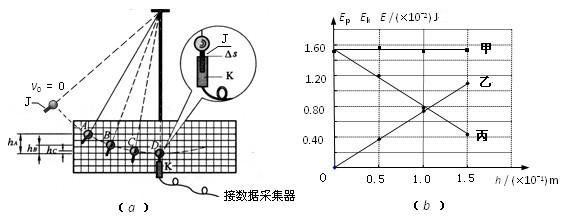

(验证机械能守恒实验•改编)某同学用DIS研究“机械能守恒定律”的装置如图（    ）所示，在一次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图（b）所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E。试回答下列问题：
　　
（1）图（b）的图像中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是__________________（按顺序填写相应图线所对应的文字）。
（2）根据图（b）所示的实验图像，可以得出的结论____________________________。

(测电流表内阻实验•改编)为了测定电流表A1的内阻，某同学采用如下图所示的实验电路。其中：　　
A1是待测电流表，量程为300μA，内阻约为100 ；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围是0～999．9 ；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4 V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。
（1）根据上图所示电路的实物图，请在右侧的的方框中画出实验电路图。
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最        ；（填“左端”或“右端”）将开关S2扳到接点a处，接通开关S1；调整滑动变阻器R2，使电流表A2的读数是150μA；
　　
②将开关S2扳到接点b处，                    ，使电流表A2的读数仍是150μA。
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A1的内阻Rg=        Ω。
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动位置，都要保证两只电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用          。（填写阻值前相应的字 母）
　　
A.200 kΩ
B.20 kΩ
C.15 kΩ
D.150 kΩ

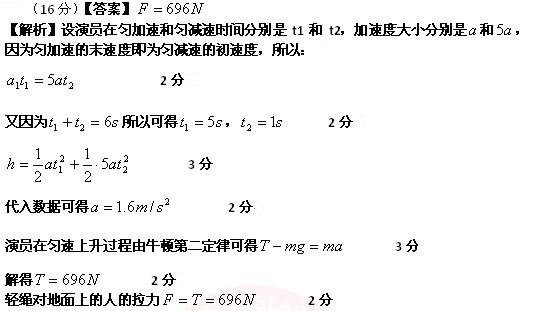

（力与运动•改编）2010年11月广州亚运会开幕式文艺表演最震撼人心的节目当数《白云之帆》篇章，是由地　　面上近1400人用绳索拉着的180名演员上演着“空中飞人”。九分钟的时间里，180名塔沟武校的武林小子在帆屏上时而俯冲而下，时而攀沿升空，演绎了一场世所罕见的惊险、刺激却又浪漫、温馨的节目。现在把他们某次训练过程中的情节简化成如下模型：如图所示，地面上的人通过定滑轮用轻绳将质量m= 60kg的演员从静止竖直向上拉高24m，用时t=6s，演员在竖直方向上先做匀加速直线运动，再做匀减速直线运动后静止在高空。其加速和减速过程中的加速度之比为1：5，忽略滑轮的质量和滑轮与轴之间的摩擦力。求演员在匀加速上升过程中绳子对地面上的人的拉力为多少？（g=10m/s²）

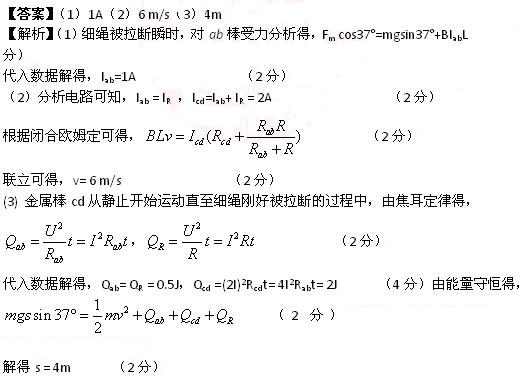

（电磁感应•改编）如图所示，相距0.5m足够长的两根光滑导轨与水平面成37°角，导轨电阻不计，下端连接阻值为2Ω的电阻R，导轨处在磁感应强度B=2T的匀强磁场中，磁场方向垂直导轨平面斜向上．ab、cd为水平金属棒且与导轨接触良好，它们的质量均为0.5kg、电阻均为2Ω．ab棒与一绝缘水平细绳相连处于静止状态，现让cd棒从静止开始下滑，直至与ab相连的细绳刚好被拉断，在此过程中电阻R上产生的热量为0.5J，已知细线能承受的最大拉力为5N．求细绳被拉断时：（g=10m/s²，sin37°=0.6）
（1）ab棒中的电流大小；
（2）cd棒的速度大小；
（3）cd棒下滑的距离．
　　

（带电粒子在复合场中的运动•改编）如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B1＝0.5T，AC是直线y＝-x-0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y＝-10x²-x-0.025（单位：m）的抛物线的一部分，电场强度E＝2.5N/C。在第二象限有一半径为r＝0.1m的圆形磁场区域，磁感应强度B₂＝1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F。在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B₃＝1T。另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF＝30°。现有大量m＝1×10^－6 kg，q＝-2×10^－4 C的粒子（重力不计）同时从A点沿x轴负向以υ₀射入，且υ₀取0＜υ₀＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同。
（1）求所有粒子从第三象限穿越x轴时的速度；
（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′
