2009-2010学年八年级物理下学期期末试题 人教新课标版

某同学家中的保险丝熔断了，其原因 （    ）

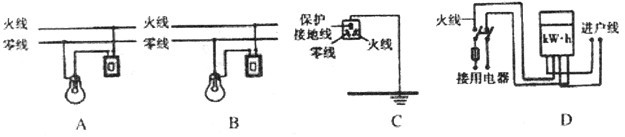

下列家庭电路中不符合要求的是 （    ）
　　

在如4题图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后冉次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则  （    ）
　　

初2012级每个教室内均有l4盏40W电灯，下列说法正确的是　（    ）

标有“4V  0.25A”的小灯泡和“20 　1A”的滑动变阻器连接在如图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为 “0～3V”.为确保电路安全，闭合开关时，滑动交阻器接入电路的阻值变化范围应控制在　（    ）　(不考虑温度对电阻的影响)
　　

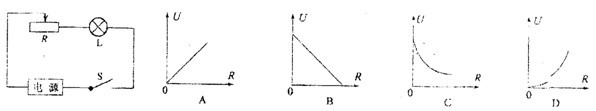

如7题图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接人电路的阻值R改变灯泡的亮度.假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是　（    ）
　　

10秒内通过导体横截面的电量为6库，若该导体两端的电压为3伏，则，通过该导体的电流为 ＿＿ 安。若该导体两端的电压为6伏时，则它的电阻为 ＿＿ 欧。

在家庭电路中，电热水器正常工作的电压为 ＿＿ 伏，它与家中的空调器是 ＿＿ 连接的(选填“串联”或“并联”)。一只标有”PZ220－100”字样的白炽灯泡，正常工作5h消耗的电能是 ＿＿ kW•h

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如10题图所示。由图可得定值电阻R的阻值为 ＿＿ ；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 ＿＿ 。
　　　　

电磁铁通电时 ＿＿ 磁性,断电时则 ＿＿ 磁性,通入的电流越大它的磁性越 ＿＿ ;在电流一定时,外形相同的螺线管若线圈的匝数越多,其磁性越 ＿＿

在如图所示的电路中，电源电压保持不变，电阻R1的阻值为l0欧，滑动变阻器R2标有“5  3A”字样。闭合升关S，当滑动变阻器的滑片P向右移动时，示数变大的电表有 ＿＿ 个;电压表V与电压表Ｖl示数的差值跟电压表Vl示数的比值 ＿＿ 1(选填“小于”、“等于”或“大于”)。
　　　　

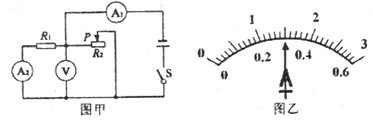

如13题图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如13题图乙所示，则R1电阻是 ＿＿ ，此时R2的电功率是 ＿＿ W：若将滑片P向右移动，Al的示数将 ＿＿ ,A2的示数将 ＿＿ (填“变大”、“变小”或“不变”).
　　

放在水平桌上的小磁针,静止时指北的一端是小磁针的 ＿＿ 极。地球本身是一个巨大的磁体,在地磁场的磁感线从地理的 ＿＿ 极附近出来，回到地理的 ＿＿ 极附近。

在“探究影响导体电阻大小的因索”实验中，小明设计了如图电路.
　　
(1)在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是      .
(2)为粗略判断a、b两点间导体电阻的大小，可观察      .
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；
乙在原电路中串联接入电流表.你认为      同学的改进更好一些，理由是      .

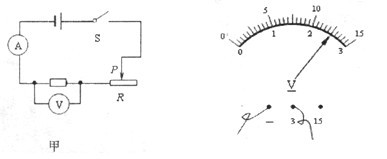

如16题图甲所示是探究通过导体的电流与导体两端电压的关系的电路图  乙
　　
(1)小王同学连接好电路后刚闭合开关发现电流表指针立即偏到最大值，电压表无示数，原因是
A.电流表短路
B.电压表开路
C.定值电阻断路
D.定值电阻短路
(2)另一个同学连接好电路屙刚闭合开关发现电流表示数很小，电压表指针偏角较大，可能是
A.电流表量程太小  B.定值电阻值太大  C.定值电阻太小    D.电压表量程太大
(3)排除故障后再闭合开关，向左移动变阻器滑片，电流表示数应        (选填“变大”、“不变”或“变  小”).


实验次数	l	2	3	4	5
电压U/V	1.0	1.5	2.0		3.0
电流I/A	0.2	0.3	0.4	0．5	0.6

(4)根据上表的数据能得出第4次表格中空格的数据：

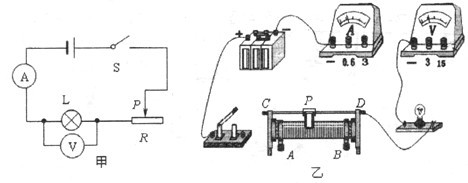

如图是研究“2.5V  1W”的小灯泡灯丝电阻的电路图和实物连线图：
　　17题图
(1)实物接线图还差几根导线没有接好，请用笔当导线连接好实物图。（2分）
(2)在正确连接好电路后，某次测量中电流表示数为0.30 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向      端移动(填“左”或“右”).（1分）
(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗?并说明理由.
答                                                      （2分）
(4)小王同学连接好最后一根导线。灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①                                                    ;（2分）
②                                                  .（2分）
(5)小李同学完成实验后想再测桌上的一个定值电阻的阻值，他用的滑动变阻器上标有“30  2A”字样，刚闭合开关发现电流表示数为0.18A，移动滑片电流表能达到最大电流0.58A，他很快就知道了这个电阻的阻值，这个电阻的阻值是        （2分）

如图所示电路中，　　。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。设电源电压不变求：
　　
(1)电源电压；
(2)灯泡的额定功率；

如图所示，小灯泡上标有“3V  0.9W”字样，滑动变阻器上标有“20  2A”字样，电流表量程为0～0.6A，电压表量程为0～15V，求：
　　
(1)小灯泡正常工作时的电流和电阻是多少?
(2)若电源电压为8V，为了保证电路各部分的安全，滑动变阻器接入电路的电阻至少要多少 ?
(3)若电源电压为8V，小灯泡正常发光时，滑动变阻器消耗的电功率是多少?
19题图

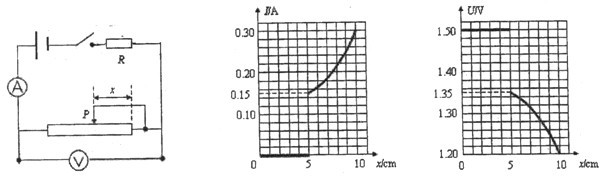

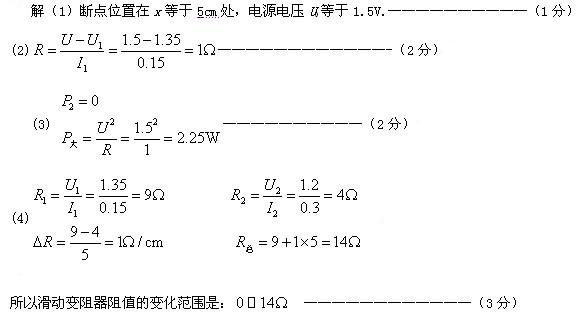

如图所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上开关后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x电流表读数I与x的关系如图所示，则
　　(1)根据图象可知：断点位置在工等于      cm处，电源电压U0等于      V；
(2)电阻R等于多少欧姆?
(3)移动滑片P，整个电路消耗的电功率的最大值和最小值是多少?
(4)如果该滑动变阻器电阻丝没有断路，接入该电路中移动滑片P，滑动变阻器阻值的变化范围是多少?
