安徽省固镇县2011年八年级物理下学期期末考试题 人教新课标版

家庭电路的用电器之间是 ＿＿ 联的，白炽灯用久了会发暗，其原因之一是钨丝先升华后又 ＿＿ 在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率变 ＿＿ 。

图为我们实验室所用电压表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转。该电压表的工作原理是 ＿＿ 。
　　

标有“4V1W”的小灯泡和 “20Ω1A”的滑动变阻器连接在电路中，如图，电源电压为6V，电流表量程为“0～0.6A” 电压表量程为0～3V。为确保电路安全，闭合开关S时，滑动变阻器接入电路的阻值应控制在 ＿＿  范围内。（不考虑温度对电阻的影响）
　　

现有一台电动机，线圈的电阻是0.5Ω，当电动机两端加220V电压时，通过电动机线圈的电流为10A。则：每分钟该电动机消耗的电能是          J，线圈每分钟产生的热量是          J

A、B是两条长度相同的镍铬合金丝，A的横截面积大于B的横截面积，则A的电阻 ＿＿ B的电阻，（填“大于，小于或等于，下同）；若将它们串联后接入电路，A端的电压 ＿＿ B端的电压；若将它们并联后接入电路，通过A的电流 ＿＿ 通过B的电流

自四月以来，国内的“电荒”愈演愈烈，安徽、浙江、江苏和广东省纷纷采取停电、限电等以缓解能源供应的压力。今年世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电 ＿＿ 来减少电能消耗的.大多数家用电器在待机状态(关机但未拔掉电源插头)时也会消耗电能。以有3000个家庭的固镇城关为例，假设每个家庭所有用电器待机时的总功率约为20W，每天处于待机状态的时间约为20h，则固镇城关每天因用电器待机而浪费的总电能约为 ＿＿ kW•h。

下列物理量中，以科学家的名字“欧姆”作为单位的物理量是（      ）

小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（    ）
　　

以下说法正确的是    （    ）

下列通信工具中，不是利用电磁波来传递信息的是（    ）

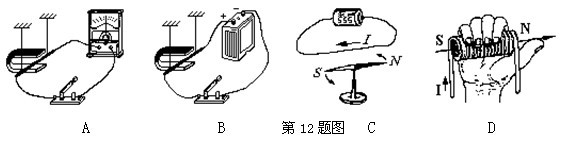

电动机是一种高效率，低污染的动力设备，图中实验装置对电动机的发明有直接影响的是(    )
　　

在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知(    )
　　

在日常生活中，符合安全用电常识的做法是：（　　）

如图所示，在探究并串联电路电压规律时.闭合开关，小明同学用电压表测出L1、 L2和AC两端的电压分别为2.3V 2.1V 4.5V；在表格中记录数据后，下一步首先应该做的是(    )
　　

原来室内的电灯都能正常发光。在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是（    ）

小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（    ）
　　

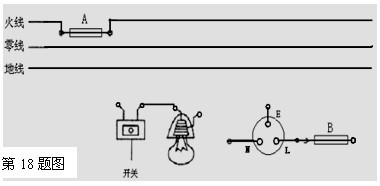

将图中的开关、螺丝口灯泡、插座接入家庭电路。要求开关控制灯泡。
　　

如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
　　

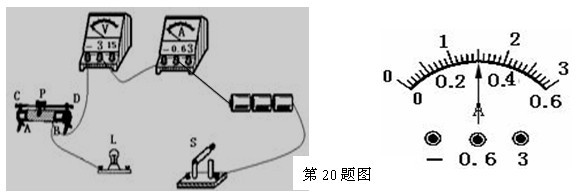

在做测定额定电压为2.5V小灯泡的额定功率的实验中
　　（1）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替 导线把电路连接好（不要更改原有导线，且导线不允许交叉）
（2）正确连接好电路后，闭合开关前，滑动变阻器的滑片应移到        端（选填“A”或“B”），闭合开关后若发现小灯泡不亮，但电压表有示数，电流表无示数，则故障的原因可能是                  ；排除故障后闭合开关发现电压表的示数只有1.6V，为使电压表的示数增大，应将滑动变阻器的滑片向        端移动。
（3）调节滑片P的位置，当电压表示数为______ V时，灯泡正常发光，此时电流表示数如图中乙所示，灯泡的额定功率为________。

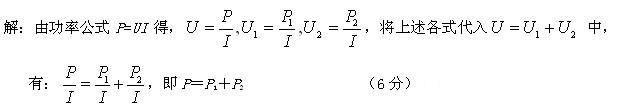

设任意两个用电器A和B串联在电路中的总功率为P，各用电器的实际功率为P1和P2，如图，请推导 P＝P1＋P2
　　

　　
　　

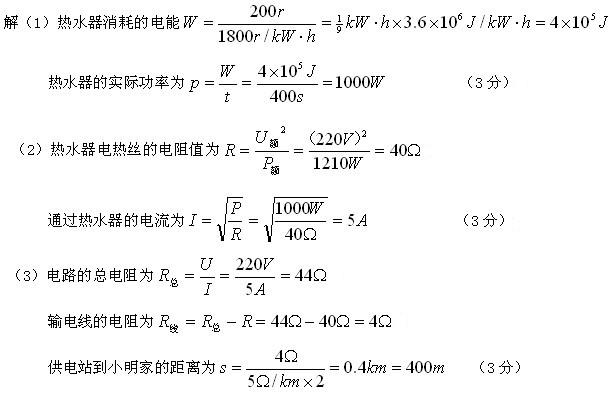

小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/Kw•h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变）求：
（1）热水器的实际功率。
（2）通过热水器的电流。

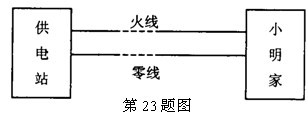

（3）下图是小明家的供电线路。已知此时供电站输出的电压是220V，则供电站距他家多远？（已知每千米导线的电阻为5Ω）
