文山中学2009--2010学年度上学期期末考试高二物理试题

关于直流电路概念，以下说法正确的是（  ）

如图所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将(   )
　　

如图所示，将平行板电容器与电池组相连，两板间的带电尘埃恰好处于静止状态．若将两板缓慢地错开一些，其他条件不变，则下列说法中正确的是（ ）
　　
(1)电容器带电量不变        (2)尘埃仍静止
(3)电流计中有电流          (4)电流计中无电流

在方向如图所示的匀强电场（场强为E）和匀强磁场（磁感应强度为B）共存的场区，一电子沿垂直电场线和磁感线方向以速度v0射入场区，则(  )
　　

一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动．线圈中的感应电动势e随时间t的变化如图所示．下面说法中正确的是：（ ）
　　

某理想变压器副线圈接入电路的匝数可以通过触头Q调节，在副线圈输出端连接了定值电阻R0和滑动变阻器R (滑动触头为P)，在原线圈上加一电压为U的交流电，如图所示，若（  ）
　　

如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里。一个氢核从ad边的中点m沿着既垂直于ad边又垂直于磁场的方向，以一定速度射入磁场，正好从ab边中点n射出磁场。若将磁场的磁感应强度变为原来的2倍，其它条件不变，则这个氢核射出磁场的位置是（　　）
　　

一个圆形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)，如图甲所示，磁感应强度B随时间t变化的规律如图乙所示．下列关于感应电流的大小和方向的判断，正确的是(    )
　　

空中有一方向垂直于纸面的匀强磁场区域如图所示，磁场区域的高度为h．一质量为m的长方形金属线框abcd（bc边长大于h）从磁场的上方下落，已知线框的cd边在磁场区域运动的过程都做匀速运动，所用时间为t．则线框的ab边在磁场区域运动的过程 （    ）
　　

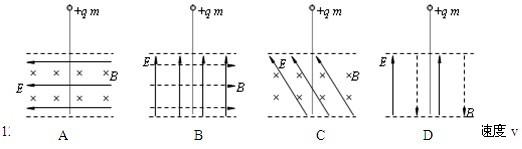

如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场（实线为电场线），有一个带正电小球（电量为+q，质量为m）从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪些电磁混合场（ ）
　　

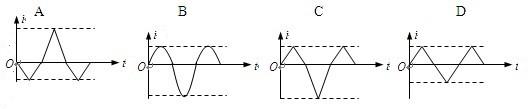

如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（ ）
　　　　
　　

一只量程为100μA的电流表，其内阻为100Ω. 现串联一个9900Ω的电阻，将它改装成电压表，则该电压表的量程是_________ V. 改装后用它来测量电压，表盘指针如图所示，该电压大小是_______ V.
　　

在测定一节干电池(电动势约为1.5V，内阻约为lΩ)的电动势和内阻的实验中提供的器材有
A．电压表量程为3V，内阻约为5kΩ
B．电压表量程为15V，内阻约为10kΩ
C．电流表量程为0.6A，内阻约为0.1Ω
D．电流表量程为3A，内阻约为0.01 Ω
E．变阻器R1为 (20Ω，3A)
F。变阻器R2 (500Ω，0.2A)
G．开关、导线若干
① 为了较准确测量电池的电动势和内阻，电压表应该选 __________  ；电流表应该选 ____________ ；变阻器应该选 ____________ ；

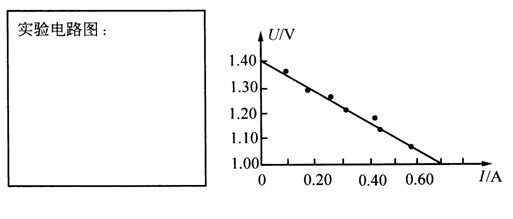

②根据实验测得的几组I、U数据作出U-I图象如图所示，则由图象可确定：该电源的电动势为_____________V，电源的内电阻为________________ Ω 。（保留2位有效数字）
③画出实验电路图；
　　

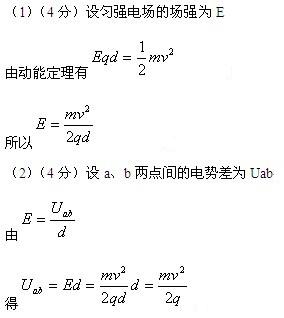

一质量为m、电荷量为q的粒子,在匀强电场中只受电场力作用,沿电场线方向从a点出发,由静止开始作匀加速运动。当粒子运动到b点时速度达到v，a、b两点的距离为d，试求：
（1）匀强电场的场强大小；
（2）a、b两点间的电势差

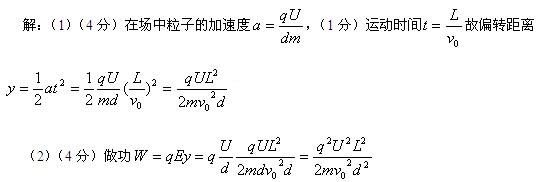

一束质量为m、电量为q的带电粒子流从两板间以平行于两极板的速度V0进入匀强电场，如图所示，如果两极板间电压为U，两极板间的距离为d，板长为L，设粒子束不会击中极板，粒子从进入电场到飞出极板时，（粒子的重力忽略不计）求
（1）偏转距离Y
（2）电场力对粒子做功多少？
　　

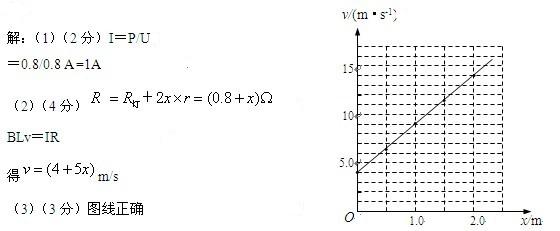

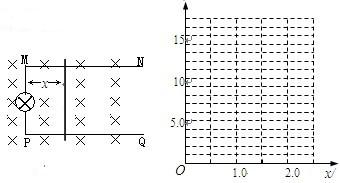

如图所示，光滑平行的两根金属导轨MN、PQ相距L=0.2m，导轨左端接有“0.8V, 0.8W”的小灯泡，磁感应强度B=1T的匀强磁场垂直于导轨平面. 今使一导体棒与两导轨垂直并良好接触，从导轨左端开始向右滑动，使小灯泡始终正常发光. 每根导轨每米长度的电阻均为r=0.5Ω，导体棒和其余导线电阻不计.
　　
（1）求小灯泡正常发光时的电流；
（2）推导出导体棒速度v与它到左端的距离x的关系式；
（3）根据v与x的关系式画出v-x图线。

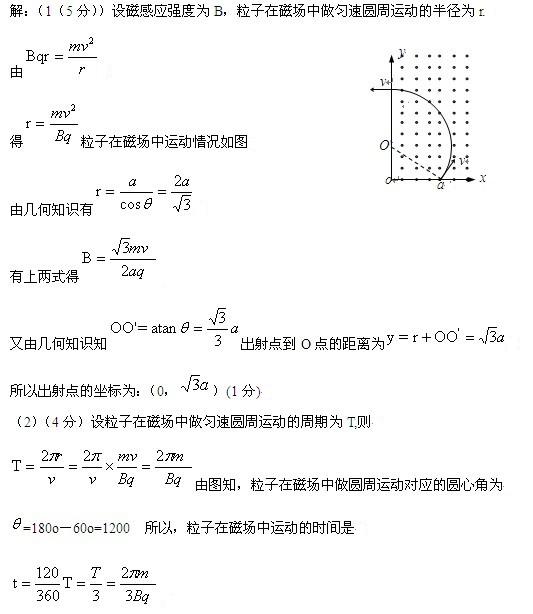

一个质量为m电荷量为q的带电粒子从x轴上的P（a，0）点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求：
（1）匀强磁场的磁感应强度B和射出点的坐标。
（2）带电粒子在磁场中的运动时间是多少？
　　

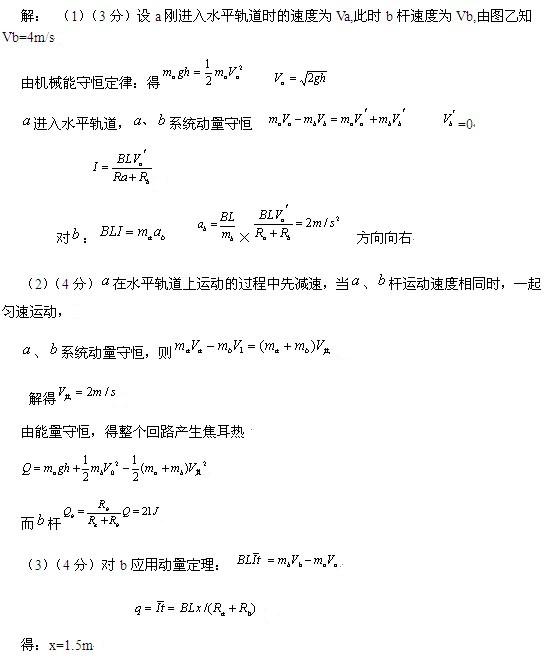

如图甲所示，两个足够长且电阻不计的光滑金属轨道，间距L=1m，在左端斜轨道部分高h=1.25m处放置一金属杆a，斜轨道与平直轨道区域以光滑圆弧连接，在平直轨道右端放置另一金属杆b，杆a、b的电阻分别为Ra=2Ω、Rb=4Ω。在平面轨道区域有竖直向上的匀强磁场（倾斜部分无磁场），磁感应强度B=2T，现杆b以初速度v0=5m/s开始向左滑动，同时由静止释放杆a。从a下滑到水平轨道时开始计时，a、b杆运动的速度-时间图象如图乙所示。其中ma=2kg，mb=1kg，g=10m/s ，以a 的运动方向为正。求：
（1）当杆a在水平轨道上的速度为3m/s时，杆b的加速度为多少？
（2）在整个运动过程中杆b上产生的焦耳热。
（3）杆a在斜轨道上运动的时间内杆b向左移动的距离。
　　

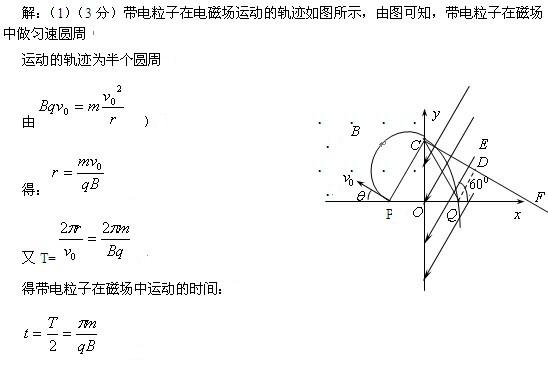

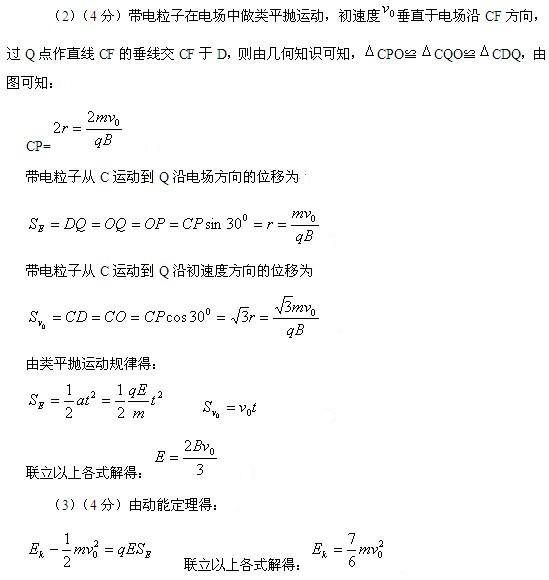

如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。一个质量为m，电荷量为+q的带电粒子从P孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y轴上的C孔垂直于匀强电场射入匀强电场，经过x轴的Q点，已知OQ=OP，不计粒子的重力，求：
（1）粒子从P运动到C所用的时间t；
（2）电场强度E的大小；
（3）粒子到达Q点的动能Ek。
