确山中学高二年级2009年下学期期末考试物理试卷

如图所示,A、B是两盏完全相同的白炽灯,L是电阻不计的电感线圈,如果断开电键S1,闭合S2,A、B两灯都能同样发光。如果最初S1是闭合的，S2是断开的。那么，可能出现的情况是
　　

某发电厂原来用11kV的交流电压输电，后来改用升压变压器将电压升高到220kV输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是

如图所示，理想变压器原线圈a、b两端接正弦式电压，副线圈c、d两端通过输电线接两只相同的灯泡L1和L2，输电线的等效电阻为R，在图示状态，开关S是闭合的。当开关S断开时，下列各量中减小的是
　　

一质点做简谐运动的图象如图所示，下列说法正确的是
　　

家用日光灯的电路如图所示，S为启动器，A为灯管，L为镇流器，关于日光灯的工作原理下列说法正确的是
　　

下列关于电磁场和电磁波的说法中正确的是

如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示，甲图中所示的电流方向为正方向。在0-T/2时间内，直导线中电流向上，则在T/2-T时间内，线框中感应电流的方向与所受安培力情况是
　　

在飞机的发展史中有一个阶段，飞机上天后不久，飞机的机翼(翅膀)很快就抖动起来，而且越抖越厉害。后来人们经过了艰苦的探索，利用在飞机机翼前缘处装置一个配重杆的方法，解决了这一问题。在飞机机翼前装置配重杆的目的主要是

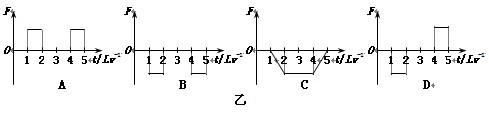

图甲中的a是一个边长为L的正方形导线框，其电阻为R。线框以恒定速度v沿x轴的正方向运动，并穿过图中所示的匀强磁场区域b。如果以x轴的正方向作为力的正方向。线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间变化的图线应为图乙中的哪个图？
　
　　　

如图所示，线圈内有理想边界的磁场，磁场方向水平指向纸里。当磁场均匀增加时，有一带电粒子静止于平行板(两板水平放置)电容器中间，则此粒子带______电。若线圈的匝数为n，线圈的面积为S，平行板电容器的板间距离为d，粒子的质量为m，带电量为q，重力加速度为g。则磁感应强度的变化率为__________。
　　　

为了探究电磁感应现象的产生条件，下图给出了一系列必备的实验仪器。请用导线将没有连接好的仪器正确的连接成实验电路(用笔画线表示导线)。
　　

(1)某同学在做“利用单摆测重力加速度”的实验中，先测得摆线长为97.50cm；再用20分度的游标卡尺(测量值可准确到0.05mm)测得摆球直径的读数如图所示。则摆球直径为________cm；然后用秒表记录了单摆振动50次所用的时间为99.9s。则
　　
①该摆摆长为_______cm，(摆长准确到0.01cm)周期为________s。
②如果他测得的重力加速度的值偏小，可能的原因是________。
A.测摆线长时摆线拉得过紧
B.摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了
C.开始计时，秒表过迟按下
D.实验中误将49次全振动数为50次
(2)为了提高测量精度,需多次改变摆长L的值并测得相应的周期T的值。现测得的六组数据标示在以L为横坐标、T2为纵坐标的坐标纸上,即图中用“X ”表示的点。根据图中的数据点作出T2与L的关系图线，并通过图线求得的重力加速度g=________m/s2。
　　

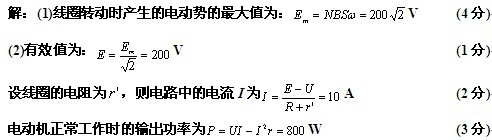

一个直流电动机的内电阻r=2Ω，与R=8Ω的电阻串联接在线圈上，如图所示。已知线圈面积为　　，共100匝，线圈的电阻为2Ω，线圈在　　的匀强磁场中绕OO1以转速n=600r/min匀速转动时，在合上开关S后电动机正常工作时，电压表的示数为100V，求：
(1)感应电动势的最大值。
(2)电动机正常工作时的输出功率。
　　

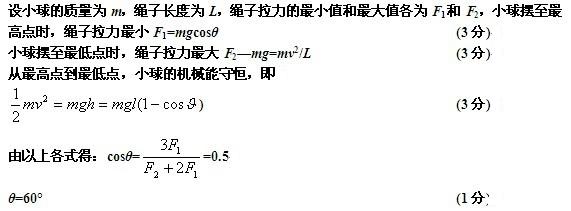

将一个动力传感器连接到计算机上，我们就可以测量快速变化的力，某一小球用一条不可伸长的轻绳连接，绳的另一端固定在悬点上，如图(a)所示。当小球在竖直平面内来回摆动时，用动力传感器测得绳子对悬点的拉力随时间变化的曲线如图(b)所示，取重力加速度g=10m/s2。求绳子的最大偏角θ。
　　

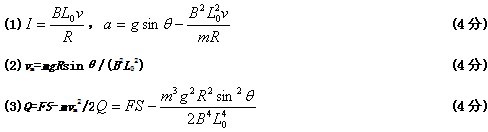

如图所示，两根足够长的直金属导轨MN、PQ平行放置，与水平面夹角为θ，两导轨间距为L0，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下。导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。
　　
(1)在加速下滑时，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；
(2)求在下滑过程中，ab杆可以达到的速度最大值。
(3)若现在用沿导轨平面垂直于杆的恒力F将金属杆从底端无初速推过足够距离S到达某一位置，立即撤去此恒力。问金属杆从开始上推到滑回底端的全过程中，在回路里产生的焦耳热是多少？
