新疆乌鲁木齐市第十三中学2010-2011年八年级物理下学期期末试题 人教新课标版

将图中的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确
　　

如果将图中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该
　　

如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是
　　

如图，电源电压为6V，电键K合上，电灯L1、L2都不亮，伏特表示数为6V，出现此现象的原因是
　　

在下图电路中，甲、乙两个电表连接方法都正确的是
　　

有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω　 1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是

在如图所示的电路中，闭合开关后，只有灯泡L1发光，并且电压表无示数，则电路可能出现的故障是
　　

对于某一段导体应用欧姆定律的公式，下列哪一种说法是正确的（    ）

如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（    ）
　　

关于家庭电路，下列说法不正确的是（    ）

下列关于家庭电路的说法，错误的是（    ）

下列各组材料中都是导体的是（    ）

甲、乙、丙三段铁丝，甲、乙的粗细相同但甲比乙长，乙、丙的长度相同但乙比丙细，则甲、乙、丙的电阻大小关系为（    ）

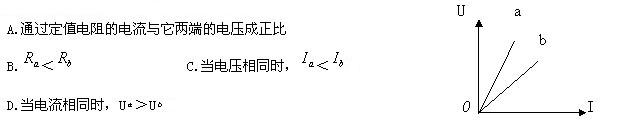

由图象可知，下列说法中错误的是（    ）
　　

保护环境，节约能源要从我做起。下列做法中，需改正的是（    ）

将两电炉丝R1和R2串联起来接在电路中，如图所示，若R1＞R2，则先被点燃的火柴是（    ）
　　

如图所示，闭合开关S后，将滑动变阻器滑片P向右移动时，电流表和电压表的变化情况是（    ）
　　

如图是探究串联电路电压关系的电路图，连接好电路后，电压表示数为9V，闭合S后，电压表示数为3V，对这一电路分析正确的是（    ）
　　
　　

如图所示电路中，闭合开关后，电流表A1示数为0.5A，电流表A2示数为0.8A，L是标有“6W”字样的小灯泡，小灯泡正常工作，下列判断正确的是（    ）
　　

粗细均匀的电热丝放入水中，通电10min水开始沸腾，若将电热丝对折并联后放入同一壶水中，从通电到水开始沸腾，所需的时间是（不计一切热损失）（    ）

保险丝熔断后又换上新的，又立即熔断，下列分析错误的是（    ）

随着人们生活水平逐步提高，家用电器不断增多，下列关于家庭电路的说法中，正确的是（    ）

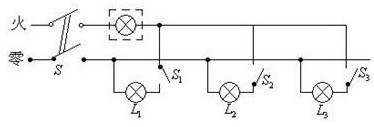

电工师傅常用一只标有“220V　 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。如图所示，当只闭合S、S1时L0不亮，当只闭合S、S2时， L0和L2都是暗红色；当只闭合S、S3时， L0正常发光，由此可以判断（    ）
　　
　　

超导体有着十分诱人的应用前景，假如科学家研制出了常温下的超导体，你认为将它用来做下面哪种产品最为合适（    ）

如图所示，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（    ）
　　

关于欧姆定律公式　　下列说法正确的是（    ）

　　的电阻两端电压值为6V，则在10min内通过导体横截面的电量为（    ）

当某一导体两端的电压是6V时，通过该导体的电流是0.6A。如果使该导体两端的电压再增加3V，那么这时该导体的电阻和通过的电流分别是（    ）
　　

如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是（    ）
　　

如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（    ）
　　

把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（    ）

如图所示，电源电压保持不变，只闭合开关 ，灯泡L正常发光，再闭合开关 则（    ）
　　

　

　　

小明晚上在白炽灯下做作业时，突然白炽灯的灯丝断了，他把断了的灯丝搭在一起接入电路，灯泡比原来更亮了，这是因为（    ）

如图所示为小明所连的两盏白炽灯和两个插座的电路图。下列说法正确的是（    ）
　　

一个电阻R两端所加的电压为U时，通过电阻的电流为I，如果加在此电阻两端的电压为2U，则（    ）

A、B是由同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（    ）

如图，电源电压不变，当开关S闭合时，电灯L正常发光，若要开关S断开时电灯仍能正常发光，则滑动变阻器的滑片P应（    ）
　　

如图，电源电压不变，当开关S闭合时，A示数为0.8A，开关S断开时，A示数为0.5A，则R1与R2阻值之比为（    ）
　　

如图所示，当闭合开关S，且将滑动变阻器滑片P向左移动时，图中的电磁铁（    ）
　　

在图所示的四个通电螺线管中，  能正确地表示通电螺线管磁极极性的是
　　
         A                     B                        C                      D

判断两根钢条甲和乙是否有磁性时,可将它们的一端靠近小磁针的N极或S极.当钢条甲靠近时,小磁针自动远离;当钢条乙靠近时,小磁针自动接近,由此可知

当开关S闭合后，对如图所示的情况，下列说法正确的是（    ）
　　

如图水平放置的条形磁铁的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁的S极与原来磁铁的N极接合时，则出现的情况（    ）
　　

如图5-2所示，当闭合开关S，且将滑动变阻器的滑片P向右移动时，图中的电磁铁（    ）
　　

关于通电导体在磁场中受力方向，下列说法中正确的是（    ）

产生感应电流的条件是（    ）

我国是全世界手机用户最多的国家。关于手机，下列说法正确的是

如图5-10所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。闭合开关S，当磁敏电阻R周围的磁场增强时（    ）
　　

下列关于半导体的说法中正确的是（    ）

并联电路随着用电器的个数增加，其总电阻．

下列是对如图2所示电路的一些分析，其中正确的是：（    ）
　　

能源、信息和材料是现代社会发展的三大支柱．下列关于能源、信息和材料说法正确的是

下列关于电磁波的说法中，正确的是

把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则（    ）

下列能改变电动机转动方向的是    （    ）

模拟信号和数字信号是两种主要通信信号，其中抗干扰能力较强的是  （    ）

如图3所示的电路，AB是一段电阻丝，闭合开关后，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（    ）．
　　

将一根镍铬合金丝均匀拉长接入电路，其电阻将 ＿＿ ；若将这根镍铬合金丝对折后接入电路，其电阻将 ＿＿ 。（填变大、变小或不变）

测电压用 ＿＿ 表，它应跟被测电路 ＿＿ 联，并让电流从 ＿＿ 流进，被测电压不能超过它的 ＿＿ 。

导体对电流的阻碍作用叫做＿＿，它的单位是 ＿＿ 。导体电阻的大小决定于导体的 ＿＿ 、导体的＿＿和导体的＿＿，导体电阻还与温度有关，绝大多数导体温度升高电阻 ＿＿ 。

如图，当把滑动变阻器的滑片P向右滑动时，CD间的电阻值 ＿＿ ，BD间的电阻值 ＿＿ 。（选填“变大，变小，不变”）。
　　

如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 ＿＿ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ＿＿ 。（填“左”或“右”）移动。
　　

如图所示，电源电压恒定，小灯泡L标有“3V，0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光，若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为 ＿＿ Ω，此时灯泡L和电阻R消耗的功率之比是 ＿＿ 。
　　

家中用电器的额定电压一般是 ＿＿ V，通常情况下它们以 ＿＿ 的连接方式接入电路，用电饭煲煮饭是因为电流具有 ＿＿ 效应，如果你家中的用电器突然全部停止工作，经检查发现是空气开关掉闸了，你认为原因可能是 ＿＿ 。

如图是电动汽车动力系统示意图，汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度，当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为 ＿＿ W，若电动机的内阻为0.4Ω，则电动机内阻的发热功率为 ＿＿ W。
　　

在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2.S3闭合时，电流表的示数为1A；当开关S1闭合，S2.S3断开时，电流表的示数为0.25A，则R1的阻值为 ＿＿ Ω，当开关S1闭合，S2.S3断开时，R2的电功率是 ＿＿ W。
　　

两个电路元件A和B中的电流与两端电压的关系如图所示：
　　
①由图可知通过元件 ＿＿ 的电流与它两端电压之间的关系遵循欧姆定律；（填“A”或“B”）
②根据图中的信息可得元件B在电压为2.0V时的电功率为 ＿＿ W。

如图所示，电源电压为4.5V，滑动变阻器标有“20Ω 0.6A”字样，R0阻值为5Ω，闭合开关后，滑动变阻器接入10Ω时，R0两端的电压为 ＿＿ V，在该电路中R0消耗的最大功率为 ＿＿ W。
　　

在8min内有240C的电量通过阻值为8Ω的电阻，这时通过这个电阻的电流为 ＿＿ A，这个电阻两端的电压是 ＿＿ V。

两只电阻阻值之比为2:3，将两电阻串联接入电路，则两端电压之比 ＿＿ ，将其并联接入电路中，它们的电流强度之比 ＿＿ 。

一个小灯泡阻值为10Ω，正常工作时的电流强度为0.4A，现要将其接入12V的电路中，要求仍能正常发光，则应 ＿＿ 一个 ＿＿ 的电阻。

如图所示，当把P放在a、b、c三个位置时，可得到对应关系已混乱的电流表和电压表的六个数据即0.9A，0.75A，0.5A和6V，8V，4.8V，则当P处于a点时电流表示数为 ＿＿ A，电源电压为 ＿＿ V。
　　

通过学习我们知道，电路是由： ＿＿ 、 ＿＿ 、 ＿＿ 和 ＿＿ 四个部分组成的。物体从导电性来分，善于导电的物体叫做导体，而不善于导电的物体叫做 ＿＿ ，例如生活中常见到的电线，外层塑料皮就是 ＿＿ ，而中间的细铜丝是 ＿＿ 。小红的爸爸是个电气工程师，经常使用电流表测量电路中电流的大小。正确地连接电流表的方法是：把电流表 ＿＿ 电路里；让电流从 ＿＿ 流进，从 ＿＿ 流出。

通过学习我们知道，家庭电路中有两条输电线，一条叫做 ＿＿ 另一条叫做 ＿＿ ；如果用一只测电笔来区分它们，能让测电笔氖管发亮的那一条线是 ＿＿ 。家庭电路的电压是 ＿＿ ，一节干电池的电压是 ＿＿ ，对人安全的电压是 ＿＿ 。

一导线两端电压为3V，通过它的电流是0.5A，则这根导线的电阻是 ＿＿ Ω，如果导体两端电压增大到6V，则它的电阻是 ＿＿ Ω，通过它的电流是 ＿＿ A；如果在此导体两端不加电压，则它的电阻是 ＿＿ Ω，通过它的电流是 ＿＿ A。

如图，两个电阻R1和R2的阻值都是10Ω，开关闭合后。电压表的示数是4.5V，则电流表A1的示数是 ＿＿ A，电流表A2的示数是 ＿＿ A。
　　

如图，电源电压不变，当开关S闭合，灯泡正常发光，再待滑片P向B端移动。在此过程中，电流表的读数 ＿＿ 、电压表的读数 ＿＿ 。（以上两空选填：“变大”、“不变”、或“变小”）
　　

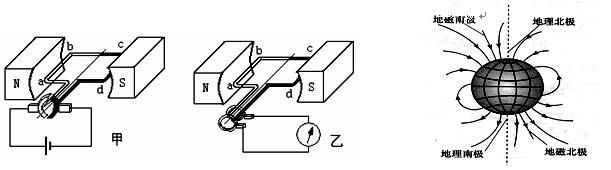

如甲、乙图所示中的两个模型，甲图是 ＿＿ 机的模型，乙图是 ＿＿ 机的模型，其中乙是根据＿＿ 制成的．根据图丙中的信息你能获取的结论有：
(1)＿＿ ；
(2）＿＿ ；
(3）＿＿。
（4）＿＿
　　丙

小明用导线绕在铁钉上，接入图5-11所示的电路中，制成了一个电磁铁。闭合开关S，小磁针静止时左端应为 ＿＿ 极，当滑动变阻器的滑片P向左移动时，电磁铁的磁性将 ＿＿ 。
　　

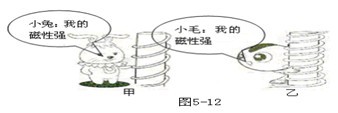

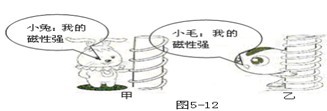

如图5-12所示,螺线管磁性的有无可以由 ＿＿ 的有无来控制,其极性与螺线管中的 ＿＿ 方向有关;若将甲和乙两螺线管串联在电路中， ＿＿ 的磁性更强(选填“甲”或“乙”).
　　

电磁波家族成员很多，有无线电波、红外线、可见光、紫外线、X射线、Υ射线等，它们与人类生活息息相关．例如：电视机的遥控器就是利用 ＿＿ 来工作的；某电台发射的电滋波波长为3m，其频率是＿＿  MHz．
　　

移动电话机（手机）既是无线电 ＿＿ ，又是无线电 ＿＿ ，许多人习惯将手机挂在胸前，其实这样是不科学的，因为手机发射出的 ＿＿ 会对人的心脏造成不良影响。图3所示，将手机放在玻璃广口瓶中，并用抽气机将其中的气体不断的向外抽，打电话呼叫罩中的手机，这时手机始终 ＿＿ 收到呼叫信号（填“能”或“不能”），由此实验现象可以得出的结论是 ＿＿ 。　　

小爽在家看电视节目时，隔壁邻居家使用冲击钻搞装修，于是，电视屏幕上出现成串的不规则雪花点，他妈妈责备小爽整天看电视，把电视都看坏了。小爽利用其学得很棒的物理知识给妈妈作了这样解释：这是由于冲击钻工作时，其内部电路中的 ＿＿  时会向外发射电磁波，从而使电视图像受到干扰引起的。另外，他还告诉妈妈，电磁波在真空中传播的速度约为  ＿＿ m／s，是宇宙物质运动的最快速度。

在家庭电路中，电能表应该接在 ＿＿ ，保险装置应接在 ＿＿ 之后，然后连接电灯和插座，你们家的电灯、电视机、电冰箱、电饭锅家用电器，它们之间是 ＿＿ 联的，这样连接的好处是 ＿＿ 。

在大型发电机中，为了得到较强的电流，一般采取 ＿＿ 不动， ＿＿ 旋转的方式来发电，为了得到较强的磁场，还要用 ＿＿ 代替永久磁体。

自动电话交换机是通过 ＿＿ 进行接线的。光纤能够传送大量的信息，是因为作为信息载体的光具有较高的 ＿＿ ；现在使用最频繁的网络通信形式是 ＿＿ ，世界上最大的计算机网络是 ＿＿ 。

白炽灯工作时的光能、电饭锅烧饭时获得的热，都是由 ＿＿ 能转化而来，电风扇工作时，电流做功450J，则消耗了 ＿＿ J的电能。保险丝是电路中不可缺少的部分，它是用 ＿＿ 大， ＿＿ 低的铅锑合金制造的．电路中不允许用 ＿＿ 等金属丝代替保险丝．目前新建的建筑中广泛使用 ＿＿ 代替了保险丝的作用。

高大建筑物顶端的避雷针是用来 ＿＿ 的；空气开关能切断电路是电流的 ＿＿ 效应引起的； ＿＿ 材料的出现，为我们将来利用其零电阻待性实现远距离输电提供了可能；玻璃在通常情况下不属于 ＿＿ （选填“导体”或“绝缘体”）。

电视机外壳的散热窗、计算机的散热风扇，这些是为了防止 ＿＿ 带来的危害。如图所示是一种环保型手电筒，这种电筒不用化学电池作为电源，使用时只要将它来回摇晃就能发光，并且来回摇晃得越快，手电筒发光越强，这种手电筒所产生的电能是根据 ＿＿ 现象获得的。
　　

我国宋代的学术著作《梦溪笔谈》中有如下一段叙述；“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）。”以上的现象证明地球是一个 ＿＿ ，并且以事实说明了地球的地理南北极与地磁南北极 ＿＿ （填“重合”、“不重合”）。发电机是利用 ＿＿ 现象制成的，直流电动机是利用通电线圈在 ＿＿ 里受力转动的原理制成的。

如图Ⅱ—11所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的正下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会 ＿＿ (填“伸长”或“缩短”或“不变”)．若此时向左移动滑动变阻器的滑片P，弹簧的长度将 ＿＿ (选填“不变”、“增大”或“减小”)．
　　

收看无线电视节目时，如果附近有汽车通过，电视荧光屏上会出现成串的不规则雪花点，使电视图像受到干扰，这是因为 ＿＿ 。一台收音机接收的无线电波的波长范围是560.7m～186.9m，它接收的无线电波的频率范围是＿＿ 。

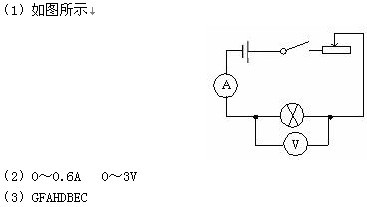

给出下列器材：电流表（0～0.6 A，0～3 A）一只，电压表（0～3 V，0～15 V）一只，滑动变阻器（0～10　）一只，电源（4V）一个，待测电阻的小灯泡（额定电压2.5V，电阻约10）一个，开关一只，导线若干，要求用伏安法测定正常发光时小灯泡灯丝的电阻，测量时，两表的指针要求偏过表面刻度的中线。
（1）画出电路图；
（2）电流表的量程选__________，电压表的量程选__________；
（3）下列必要的实验步骤中，合理顺序是__________。
A.闭合开关
B.将测出的数据填入表格中
C.计算被测小灯泡的灯丝电阻
D.读出电压表，电流表的数值
E.断开开关
F.将滑动变阻器的阻值调到最大
G.对照电路图连好电路
H.调节滑动变阻器，使电压表的示数为2.5V

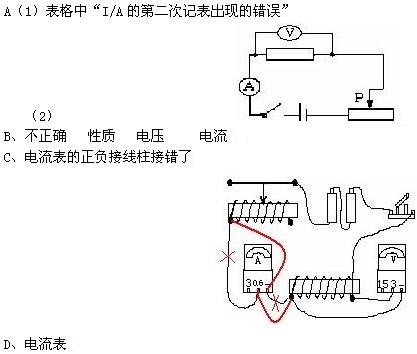

为了研究I与U、R的关系, 小明设计了如图电路，进行如下一系列实验，其中有不少错误和需改正之处，请你帮着找出、改正其中的错误之处。
　　
A.小明研究“导体中的电流跟电阻的关系”，过程如下：
保持电源电压不变，闭合开关，换用不同的电阻。调节滑动变阻器滑片位置，记录对应的电流表、电压表的示数，填表：


	1	2	3
R/	5	10	15
I/A	0.3	0.2	0.1

由此，小明得出结论：导体中的电流跟电阻成反比。
现在，让我们来讨论如下问题：
⑴上述过程中的主要错误之处是___________。
⑵电路怎样改动会更好？请画出改好的电路图。
B.在你的帮助下，小明改进了实验，得出欧姆定律。小明认为：“根据欧姆定律，可得　　，这说明在电流相同的情况下，同一导体的电阻与该导体两端的电压成正比。”这种说法是___________的。因为导体的电阻是导体本身的一种 ___________，不随___________、___________的变化而变化。

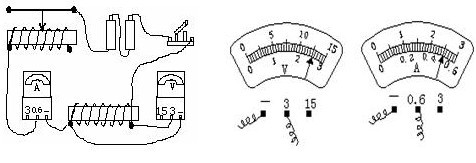

C.这是小明测定值电阻RX电阻所连接的电路。小明组成的实物电路有错，请在图中将错误之处用“×”表示出来，并用铅笔代替导线正确地连接电路。
　　
D.电流表、电压表示数如图所示，小明算出小灯泡的电阻为1　，则小明读错了_______表的量程。

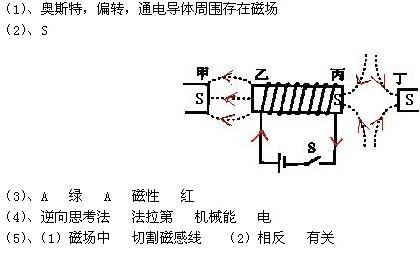

自古以来，人们一直认为电与磁没有联系，直到近代许多科学家的出色工作，才将电与磁统一起来。
（1）1820年,丹麦物理学家___________做实验时偶然发现，当导线中通过电流时,它旁边的磁针发生了___________。由此说明了___________，在世界上第一个发现了电与磁之间的联系。

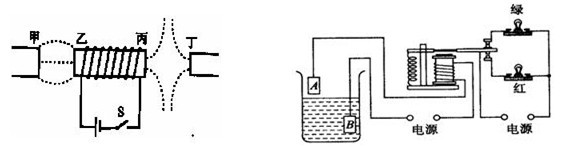

（2）请你在图中标明开关闭合后磁感线的方向和螺线管中的电流方向和N、S极，以及甲、乙磁铁的N、S极。
　　（3）电磁铁的应用较广泛，用它制成的电磁继电器更是一种自动控制的重要元件。如图所示是一种水位报警装置的原理图，当水位没有到达金属块______时，______灯亮；水位到达金属块______时，电磁铁中有电流通过，电磁铁产生___________，吸引衔铁，使衔铁与下触点接触，______灯亮，表示水位过高。
（4）发现电流磁效应之后，许多科学家都在思索，既然电能生磁,那么反过来，磁能否生电呢？这种思考问题的方法在创造学中叫___________法。英国物理学家___________经过10年探索，于1831年发现了电磁感应现象。根据这个现象发明了发电机，将___________能转化成___________能，开辟了电气化的时代。
（5）什么情况下磁能生电呢？小明进行了如下的探究：如图所示，把导线与灵敏电流计组成闭合电路。
A让导线在___________中做___________运动，灵敏电流计指针偏转，证明有感应电流生成；
B小明进一步思考，感应电流方向与什么因素有关？小明让导线在磁场中反方向运动，发现灵敏电流计指针偏转的方向与刚才________，证明感应电流方向与导体的运动方向________（填“有关”或“无关”）。
　　

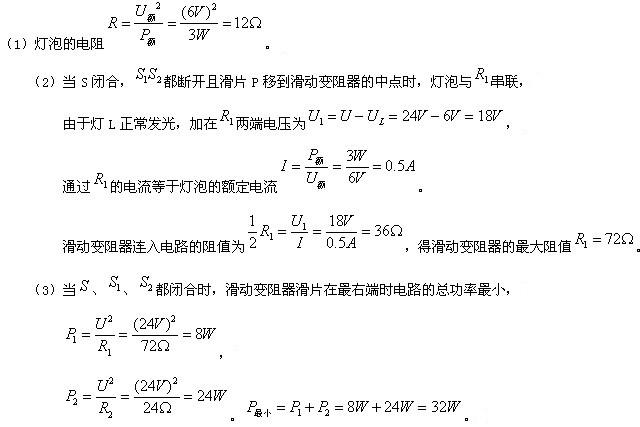

如图所示，电源电压恒为24V，小灯泡标有“6V　 3W”字样，定值电阻R2为24Ω，当S闭合，S1.S2都断开且滑片P移到滑动变阻器的中点时，灯L正常发光。
　　
（1）灯泡L的电阻是多少？
（2）滑动变阻器的最大阻值是多少？
（3）当S 、S1 、S2都闭合时，调节滑动变阻器使整个电路消耗的总功率最小，这个最小值是多少？

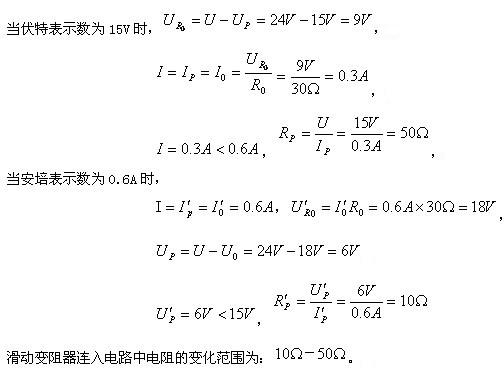

如图所示，电流表量程为0～0.6A，电压表量程为0～15V，电阻　　，电路两端电压恒为U，U=24V，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路太大时，滑动变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围。
　　

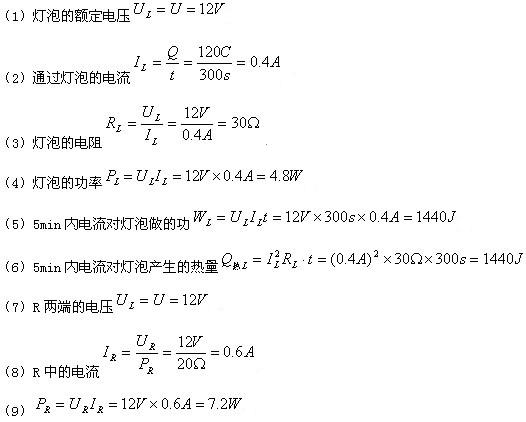

如图所示电路，灯泡和电阻R并联接在电源上，电阻R=20Ω ，电源电压恒为12V，当开关S闭合后，灯泡恰能正常发光，且在5min内有120C的电荷通过灯泡。根据这些条件，你还能求出哪些物理量，并解答出来。
　　

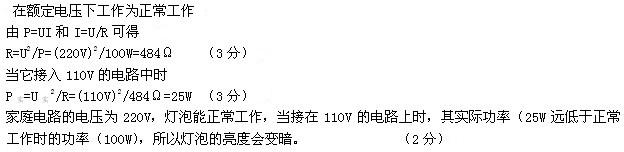

一个灯泡上印着“PZ220V　100W”字样，它正常工作时的电阻有多大？如果把它接入一个110V电压的电路中，它实际消耗的电功率是多少？与接在家庭电路上相比，这时它发光的亮度是亮些还是暗些？

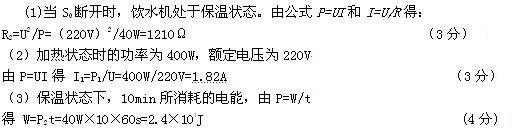

电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制，S闭合，S0断开时为保温状态）从说明书上收集到如下数据如右表，电路原理图如图17所示。


热水箱容量	2L
额定电压	220V
加热时的总功率	400W
保温时的功率	40W

（1）求电阻R2的阻值。
（2）求电热饮水机在加热状态下的工作电流。
（3）求饮水机在保温状态下工作10min所消耗的电能是多少？
　　

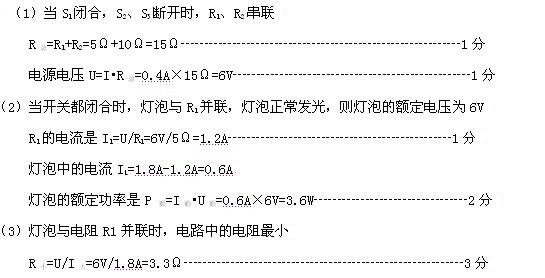

如图所示的电路中，电源电压不变，　　 断开时，电流表的示数为0．4A；当开关　　都闭合时，电流表的示数为1．8A，且此时灯泡正常发光。求：
(1)电源电压；
(2)灯泡的额定功率；
(3)电路中的最小电阻是多大。
　　

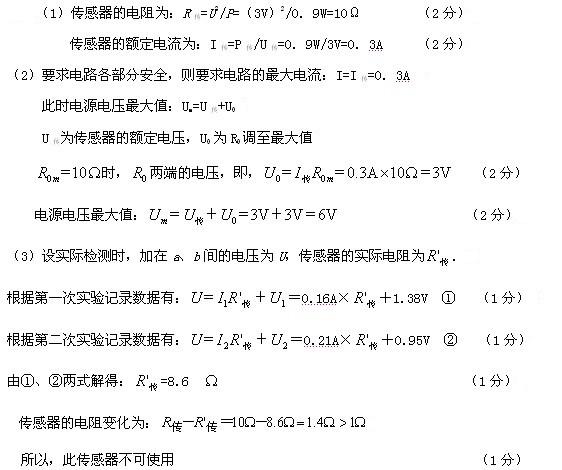

学校课外活动小组为检测某传感器而设计的电路如图所示．传感器上标有“3V  0.9W”的字样（传感器可看作一个电阻），滑动变阻器Ro上标有“10Ω 1A”的字样，电流表量程为0.6A，电压表量程为3V．则：
（1）该传感器的电阻和额定电流各是多少？
（2）若电路各元件均完好，检测时，为确保电路各部分安全，在a、b之间所加的电源电压最大值是多少？
（3）根据技术资料可知，如果传感器的电阻变化超过1Ω，则该传感器就失去了作用．实际检测时，将一个电压恒定的电源加在图中a、b之间（该电源电压小于上述所求电压的最大值），闭合开关S，通过调节 来改变电路的电流和Ro两端的电压．检测记录如下：
　　

	电压表示数／V	电流表示数／A
第一次	1.38	0.16
第二次	0.95	0.21
