云南省大理市下关四中2010—2011学年八年级物理下学期期末考试试卷 人教新课标版

小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图1所示，下列说法正确的是（    ）
　　

以下说法正确的是    （    ）

下列通信工具中，不是利用电磁波来传递信息的是（    ）

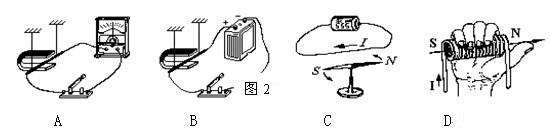

电动机是一种高效率，低污染的动力设备，图2中实验装置对电动机的发明有直接影响的是（    ）
　　

在日常生活中，符合安全用电常识的做法是：（    ）

某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图3所示的一个图像，下列结论与图像相符的是（    ）
　　

小张家的卫生间按如图4所示的电路安装了照明灯和换气扇，它们（    ）
　　

电压是电路中形成 ＿＿ 的原因， ＿＿ 是提供电压的装置。在我国，家庭电路的电压是 ＿＿伏，家中电视机、电冰箱、电灯等用电器之间的连接方式是 ＿＿ (选填“串”或“并”)联。

一段导体两端的电压是3V，导体中的电流是0.75A，则导体的电阻是 ＿＿ Ω；若导体两端不加电压，通过导体的电流是 ＿＿ A，此时导体电阻是 ＿＿ Ω。

A、B是两条长度相同的镍铬合金丝，A的横截面积大于B的横截面积，则A的电阻 ＿＿ B的电阻，（填“大于，小于或等于，下同）；若将它们串联后接入电路，A端的电压 ＿＿ B端的电压；若将它们并联后接入电路，通过A的电流 ＿＿ 通过B的电流

滑动变阻器是通过改变 ＿＿ 来改变电阻的. 如图5甲所示，当滑片向C断移动时，它的电阻值 ＿＿  (填“变大”、“变小”或“不变”）. 电阻箱是一种能够表示出电阻值的变阻器，如图5乙中电阻箱的读数是 ＿＿ Ω.
　　

如图6所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．
　　
(1)用导线将A、B连接，再将C、D连接则灯L1和L2是 ＿＿ 联的．
(2)用导线将A、D连接，则L1和L2是 ＿＿ 联的．
(3)如果用导线将B、C连接，称电路为 ＿＿ （填通路、断路、短路）

取一个标有“10Ω、0.5A”的定值电阻，把它接在电压为3V的电源上，消耗功率为 ＿＿ W。把它接在电源电压为9V的电路中，至少需要串联一个 ＿＿ Ω电阻才能正常工作。

大量事实表明，不高于36V的电压才是安全电压。当因为出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 ＿＿ （变大或变小）,这是因为此时人的电阻明显 ＿＿ (变大或变小)

自今年四月以来，我市为缓解能源供应的压力采取了适当停电、限电等措施。世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电 ＿＿ 来减少电能消耗的.大多数家用电器在待机状态(关机但未拔掉电源插头)时也会消耗电能。以有3000个家庭的固镇城关为例，假设每个家庭所有用电器待机时的总功率约为20W，每天处于待机状态的时间约为20h，则固镇城关每天因用电器待机而浪费的总电能约为 ＿＿ kW•h。

根据图7所示的电路图连接实物图．
　　

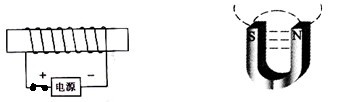

请在图8中标出通电螺线管的N、S极。(1)在图9中，标出任意一条磁感线的方向。
　　
          图8                           图9

请用笔画线代替导线，将图10中的电灯、开关和插座接入家庭电路中。
　　

在“探究导体的电阻跟哪些因素有关”的实验中。
　　
(1)小明的猜想是：①电阻可能与导体的材料有关；
小亮的猜想是：②电阻可能与导体的温度有关；
小敏的猜想是：③电阻可能与导体的长度有关；
根据你掌握的电学知识，你认为：④电阻还与_________________________有关。

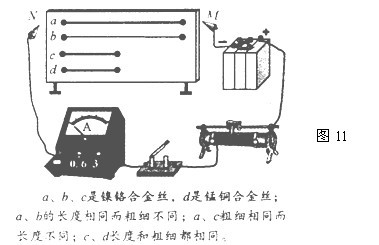

(2)图11是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接。
若电阻受温度的影响可以忽略，要探究猜想①，应该控制____________________不变；要探究猜想③，应该选用导线____________________________________和导线________________________（填导线的代号字母）进行对比实验。

小梅同学测定标有“2.5V”灯泡的额定功率的实验，所用灯泡的电阻大约10Ω左右，滑动变阻器的最大阻值50Ω。
　　

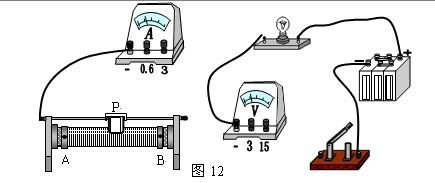

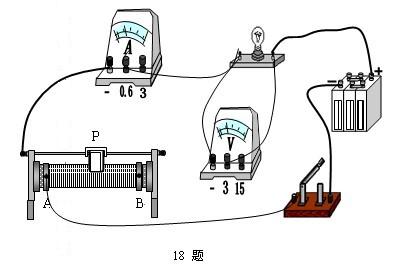

（1）如图12是实验的实物电路，但连接不完整，请你完成电路的连接。要求两表量程选取合理，滑片向左移动灯变亮。
(2)正确连好电路后，闭后开关前应把滑动变阻器滑片的位置调到_______（填写“A端”或“B端”）。滑动变阻器的作用：一是保护电路；二是_______。
(3)闭合开关S，小明发现灯泡不发光，电流表有示数，电压表也有示数，其原因可能是（    ）
A.小灯泡短路
B.小灯泡的灯丝断了
C.小灯泡的灯座接触不良
D.滑动变阻器进入电路中的阻值太大
（4）实际实验的有关记录与计算如下表


实验次数	1	2	3
电压（V）	2.5	1.5	3.0
电流（A）	0.24	0.16	0.26
功率（W）	0.60	0.24	0.78

该同学注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮。根据他观察的现象和实验数据分析，可得出电功率和灯的亮度的有关结论：
①    则灯泡的额定功率是________W；
②                                                          。
（5）这个实验记录也可以用来计算灯丝的电阻，并完成了有关计算如下表


实验次数	1	2	3
电压（V）	2.5	1.5	3.0
电流（A）	0.24	0.16	0.26
灯丝电阻（Ω）	10.42	9.38	11.54

你认为，用上面三次灯丝电阻阻值的平均值，作为小灯泡正常发光时灯丝电阻的阻值是________的（选填“可以”或“不可以”）；小梅又想了想，老师讲课时告诉大家：导体的电阻与电压、电流无关，怎么测出灯丝的电阻三次却不一样呢？请你对此作出可能性的解释：             。

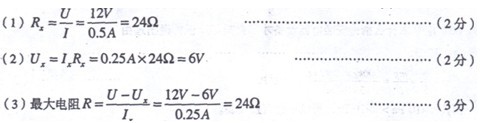

如图13所示为测量电阻的电路图，滑动变阻器的滑片置于最左端时电流表示数为0．5A，电压表示数为12V；滑动变阻器的滑片置于最右端时电流表示数为0．25A。电源电压不变。求：
(1)待测电阻Rx
(2)滑动变阻器的滑片置于最右端时电压表示数；
(3)滑动变阻器R的最大电阻。
　　

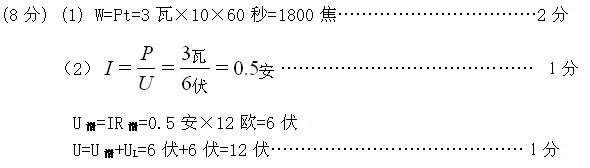

如图14所示，电源电压不变，小灯泡标有“6V，3W”字样，滑动变阻器最大阻值为24欧。
　　
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）当滑片P在中点时，小灯泡恰好正常发光。则电源电压为多少伏？

浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图15所示，L为照明灯，L1和L2是两个功率均为275 W的红外线取暖灯


额定电压	额定频率	额定功率
		照明	取暖
220V	50HZ	40W	550w

(1)浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？
