实验:用电流表测电流

不能把电流表直接接在 ＿＿ 两极上，防止电流 ＿＿ ，损坏电流表。

用 ＿＿ 法确定电流表应使用的量程，并记录于下表。


所用的两个接线柱	量程(安)	最小刻度值(安)
“+”“0.6”	0～0.6	0.02
“+”“3”	0～3	0.1

　

按图4—21电路图连接成串联电路，闭合开关S，使灯L1、L2发光。打开开关S，将电流表分别串联接入a点、b点、c点，分别测出电流值I、I1、I2填入下表。


实验次数	电流表位置	电流值(安)
1	a	I＝
2	b	I1
3	c	I2

从表中可归纳得出串联电路特点: ＿＿  。

按图4—22电路图连接成并联电路，闭合开关S1、S2、S灯，L1、L2发光。打开开关，将电流表分别接入a点、b点、c点，分别测出电流值I、I1、I2填入下表。


实验次数	电流表位置	电流值(安)
1	a	I＝
2	b	I1
3	c	I2

从表中可归纳得出并联电路特点: ＿＿ 。

串联电路中，各处 ＿＿ 即 ＿＿ 。

并联电路中，干路 ＿＿ 等于各支路 ＿＿ 即 ＿＿ 。

电流表是测量电路中 ＿＿ 大小的工具，连接时应 ＿＿ 联在被测电路中，使电流从 ＿＿ 接线柱流进， ＿＿ 接线柱流出。

电流表上有三个接线柱 ＿＿ 或 ＿＿ ，相对应有两个量程 ＿＿ 和 ＿＿ ，最小刻度值分别为 ＿＿ 和 ＿＿ 。

绝 ＿＿ (填“能”或“不能”)把电流表直接接在电源两极，以防电流 ＿＿ (填“过大”或“过小”)烧坏电流表。

串联电路中的电流特点是:＿＿，并联电路中的电流特点是＿＿ 。

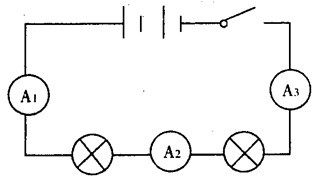

在图4—23中，已知电流表A1的示数为0.4安，则电流表A2的示数为 ＿＿ ，电流表A3的示数 ＿＿ (填“大于”、“小于”或“等于”)0.4安。
　　

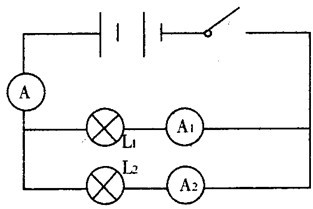

如图4——24所示，若电流表A1的示数为0.4安，电流表A2的示数为0.1安，则电流表A的示数为（    ）
　　

上题中，若电流表A的示数为0.4安，电流表A1的示数为0.1安，则电流表A2示数为    （    ）

如图4——25，当开关S闭合、S1打开时，电流表A的示数为I。当开关S、S1都闭合时，电流表A的示数为I＇。比较I、I＇大小正确的是(    )
