2010年上海市初中毕业物理试卷

使用MP3时，调节音量按钮是为了改变声音的（    ）

四冲程内燃机工作时，机械能转化成内能的冲程是（    ）

为节能环保，国务院规定机关、商场等单位夏季室内空调温度设置不得低于（    ）

在图1所示的光现象中，属于光的折射现象的是（    ）


质量相同的甲、乙两小车同时同地做匀速直线运动，它们运动的s-t图像如图2所示。由图像可知，甲小车（    ）


如图3所示，三个底面积不同的圆柱形容器内分别盛有A、B、C三种液体，它们对容器底部的压强相等，现分别从三个容器内抽出相同深度的液体后，剩余液体对容器底部的压强pA、pB、pC的大小关系是（    ）

在图4所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（    ）

在家庭电路中，电热水器正常工作的电压为 ＿＿ 伏，它与家中的空调器是 ＿＿ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用 ＿＿ 表计量。

如图5（a）、（b）所示，“跳橡筋”和“打陀螺”是老上海典型的弄堂游戏，其中图5 ＿＿ 主要表示了力可以使物体发生形变，图5 ＿＿ 主要表示了力可以使物体的运动状态发生改变。[以上均选填“（a）”或“（b）”]由于具有 ＿＿ ，陀螺可以在地面长时间旋转。

图6所示是王濛在2010年温哥华冬奥会500米短道速滑比赛中夺金的场景。在滑行的过程中，冰刀与冰面之间的摩擦为 ＿＿ 摩擦（选填“滑动”或“滚动”）；冰面的温度会升高，这是通过 ＿＿ 方式增加了冰面的内能。

节能电动车为上海世博园区的观光提供了绿色交通服务。若一辆电动车在中国馆附近的水平路面上以8米/秒的速度沿直线行驶了50秒，则通过的路程为 ＿＿ 米；若此时车内的乘客以车为参照物，则中国馆是 ＿＿ 的（选填“静止”或“运动”）；刹车时，电动车所受的合力大小 ＿＿ 0牛（选填“等于”或“不等于”）。

物体在大小为5牛的水平拉力作用下，10秒内沿水平地面前进2米，则拉力做的功为 ＿＿ 焦，功率为 ＿＿ 瓦；若物体重20牛，则重力对物体做的功为 ＿＿ 焦。

10秒内电流对某导体做功18焦，若该导体两端的电压为3伏，则通过导体横截面的电量为 ＿＿ 库，通过该导体的电流为 ＿＿ 安。若该导体两端的电压为6伏时，则它的电阻为 ＿＿ 欧。

上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能。某学校共有250盏标有“220V 40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为_________安，上述发电量可供这些日光灯正常工作________小时。

如图7所示，杆秤秤砣的质量为0.1千克，杆秤的质量忽略不计。若杆秤水平静止时，被测物和秤砣到秤纽的距离分别为0.05米、0.2米，则被测物的质量为 ＿＿ 千克。若秤砣有缺损时，则杆秤所示的质量值 ＿＿ 被测物的真实质量值（选填“小于”、“等于”或“大于”）。

在图8所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“5Ω  3A”字样。闭合电键S，当滑动变阻器的滑片P向右移动时，示数变大的电表有 ＿＿ 个；电压表V与电压表V1示数的差值跟电压表V1示数的比值 ＿＿ 1（选填“小于”、“等于”或“大于”）。

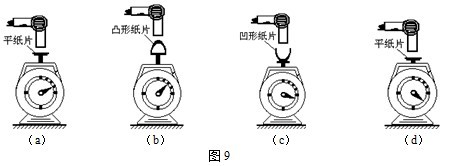

小明同学学习了“力”有关知识后，决定探究“风”对纸片作用力的大小。他用电吹风、测力计、迎风面积相同但迎风面形状不同的纸片做了如图9（a）、（b）、（c）、（d）所示的实验。其中，图9（a）、（b）、（c）三次实验时电吹风的风速相同，图9（d）实验时电吹风的风速比前三次实验时的风速大。请根据实验现象及相关条件，归纳得出初步结论。

（1）比较（a）、（d）两图可知： ＿＿ ；
（2）比较（a）、（b）、（c）三图可知：＿＿ 。

重为20牛的物体静止在水平地面上，用力的图示法在图10中画出它所受的重力G。

根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。

在图12中，标出磁感线方向、小磁针的N极和电源的正、负极。

加热质量为2千克的铝块，铝块的温度升高了20℃。求：铝块吸收的热量Q吸。


体积为  的金属块浸没在水中。求：（1）该金属块排开水的体积V排。（2）该金属块所受到的浮力F浮。

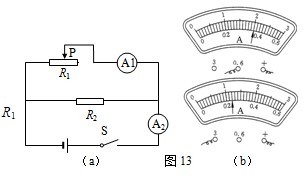

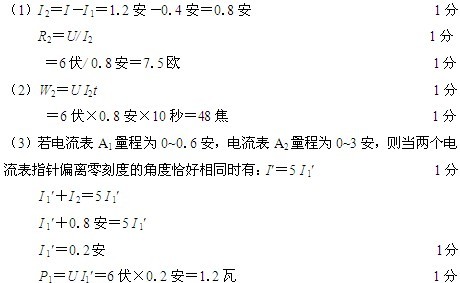

在图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω 2A”字样。闭合电键S后，电流表A1和A2的示数分别如图13（b）所示。求：

（1）电阻R2的阻值。
（2）通电10秒钟，电流通过电阻R2所做的功W2。
（3）在移动变阻器R1的滑片P时，是否存在使两个电流表指针偏离零刻度的角度恰好相同的情况？如果存在，请求出此时变阻器R1消耗的功率P1；如果不存在，请说明理由。

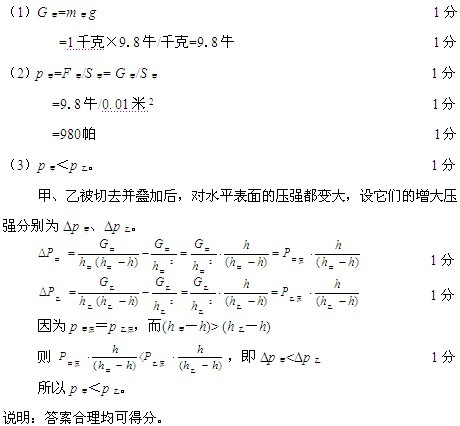

如图14所示，甲、乙两个实心正方体放置在水平表面上，它们对水平表面的压强相同。已知甲的质量为1千克，甲的底面积为0.01  。求：

（1）物体甲的重力。
（2）物体甲对地面的压强。
（3）如果沿竖直方向将甲、乙两个正方体分别切去厚度为h的部分，然后将切去部分叠放在剩余部分上，若这时它们对水平地面的压强分别为p甲和p乙，请判断p甲和p乙的大小关系，并说明理由。

“探究二力平衡的条件”实验的目的是：探究当物体只受两个力作用而处于静止或_________状态时，这两个力有怎样的关系。实验时，需要记下_________的示数。若实验时作用在物体上的两个力方向相同，则物体_________处于平衡状态（选填“可能”或“不可能”）。

在“验证凸透镜成像规律”的实验中，实验前应先观察并记下凸透镜的_________。实验时，当固定好凸透镜的位置并调整物距，使它大于透镜的二倍焦距后，要移动_______找像。当发现所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是：___________________________________________________________________。

小明同学做“用电流表测电流”实验的电路如图15所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流。_________（用2B铅笔在答题纸的相应位置上作图）
     为研究并联电路中的电流关系，他还应继续测量通过_________和_________的电流，然后归纳得出结论。


小明同学做“测定小灯泡的电功率”实验，器材齐全、完好，电源电压为1.5伏的整数倍（即电源由几节干电池串联组成），小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。小明正确连接电路且操作规范。当滑片在变阻器某一端点的电表示数如图16所示，则电流表的示数为________安，电源电压为________伏。当小灯正常发光时变阻器的滑片恰好位于中点处（即该变阻器连入电路的电阻为2.5欧），此时电压表的示数为_______伏，电流表的示数为_______安，小灯的额定功率为________瓦。


在“探究物质质量与体积的关系”实验中，某小组同学分别用甲、乙两种不同的固态物质做实验，且甲、乙都是长方体形状。实验时，他们用刻度尺和天平分别测出它们的体积和质量，记录数据如表一、表二所示。

（1）分析比较实验序号1、2与3（或4、5与6）的数据及相关条件，可得出的初步结论是：_______________________________________________________________________。
（2）分析比较实验序号__________________________的数据及相关条件，可得出的初步结论是：相同体积的不同物质，它们的质量是不相同的。
（3）进一步综合分析比较表一、表二的数据及相关条件，可得出初步结论是：
（a）分析比较表一或表二中的数据及相关条件，可初步得出：
__________________________________________________________________________。
（b）分析比较表一和表二中的数据及相关条件，可初步得出：
__________________________________________________________________________。
（4）为了进一步研究，他们又通过加热方式使甲、乙物质都变为液态，再用量筒和天平分别测出它们的体积和质量，记录数据如表三、表四所示。

进一步综合分析比较表一和表三（或表二和表四）的数据及实验现象，可初步得出：_________________________________________________________________________。
