兰州市2010年初中毕业生学业考试试卷物理（A）

某家用电器正常工作时，通过的电流大约为5A，该用电器可能是

如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则

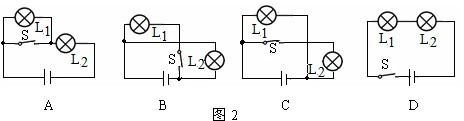

如图2所示的电路中，开关只控制灯L2的电路是


关于燃料的热值，以下说法中正确的是

关于磁体和磁场，以下说法中错误的是

体重为490N的某同学用双手握住竖直的木杆匀速上攀，他所受的摩擦力

关于内能、热量和温度，下列说法中正确的是

如图3所示，小朋友沿着滑梯匀速下滑的过程中，下列说法中正确的是（忽略空气阻力）


关于电阻，下列说法中正确的是

如图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时


如图5所示，将体积相同的物体G1、G2分别挂在杠杆的两端，杠杆处于平衡状态。若将两个物体G1、G2同时浸没在水中，则


标有“6V  1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图6所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为


图7所示的是直流发电机的工作原理图，关于直流发电机下列说法中正确的是


某同学家室内的电灯均正常工作，当他把“220V  8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是

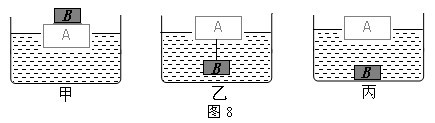

如图8所示，在三个相同的容器中装有质量相同的水，将木块A、金属块B按不同的方式放入水中，待A、B静止时，三个容器中木块下表面所受的压强相比较，正确的是


如图9所示，人站在跳板上，人对跳板的力的作用效果是 ＿＿ 。


某同学通过仔细观察发现生活中有很多简单机械，如：手钳、剪刀、镊子、扳手、钥匙等等。当把钥匙插入锁孔开锁时，钥匙就相当于 ＿＿ （填“杠杆”、“轮轴”、“滑轮”或“斜面”），它是一个 ＿＿ （填“省力”或“费力”）的机械。

通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图10所示。图中小磁针的a端为 ＿＿ 极。


如图11所示实验中，当塞子从试管口喷出时，水蒸气的 ＿＿ 能转化成为塞子的 ＿＿ 能。


能源危机是全球性问题，开发和利用太阳能是解决能源危机的有效途径之一。太阳能实际上是无限的，灼热的太阳内部原子之间的热碰撞使 ＿＿ （填“裂变”或“聚变”）反应激烈地进行，从而辐射出巨大的光和热。

当衣服上粘了灰尘后，用手拍打一下，灰尘就会飞离衣服，这是因为 ＿＿ 具有惯性的缘故。

一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功________ 次。若其效率为40%，消耗5kg的柴油转化成的机械能是__________J。(  )

电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A。则这台电动机线圈的电阻为 ＿＿ Ω，正常转动时的效率是 ＿＿ 。

如图12所示，阻值为10Ω的电阻R与额定电压为3.8V的电灯L 串联后，接在4V电源两端。闭合开关S，测得电灯L的电功率为 0.4W。则电阻R两端的电压为 ＿＿ V，电路中的电流为 ＿＿ A， 电灯L的额定功率为 ＿＿ W。（不考虑温度对电阻的影响）


图13所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。

                                             图13

如图14所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。

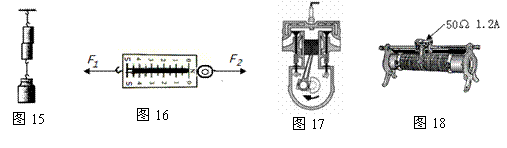

看图回答下列问题。
（1）如图15所示，将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，既使在下面吊一个较重的物体也不会将它们拉开，这一现象表明___________________。
（2）如图16所示，弹簧测力计的示数为_________N，拉力F1为____________N。
（3）如图17所示的是四冲程汽油机的________冲程。
（4）滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图18所示，其中50Ω表示        _______________；1.2A表示______________________。


某同学在“探究浮力大小跟什么因素有关系”时，做了图19所示的实验。



次数	1	2	3	4
G/N		3.65	3.60	3.50
F/N	0

（1）请将表格内容填写完整。
（2）由实验数据可以得出：浸在液体中的物体所受的浮力与________________有关系。
（3）实验中他采用了___________研究方法。

某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。

（1）连接电流表时应选用__________的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 _______________________ 。

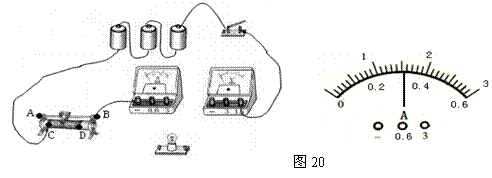

（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。

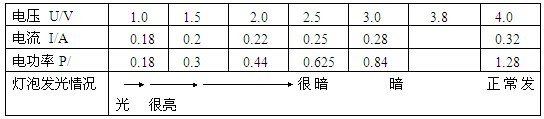

（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。

（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的________决定的，且______________，灯泡发光越亮。

如图21所示，水塔与自来水管组成连通器，若水塔内水面高度h1=18m，五楼住户水龙头出水口高度h2=13m，四楼住户水龙头出水口高度h3=10m，水龙头出水口直径为2cm。求：

（1）四楼住户水龙头出水口处，水的压强是多少？
（2）四楼住户水龙头出水口受到水的压力是多少？（g取10N/kg）

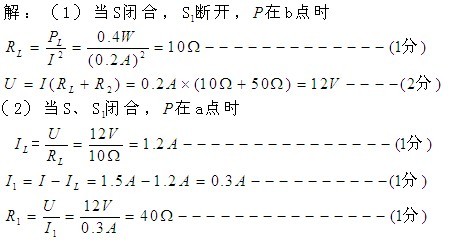

如图22所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50Ω。当S闭合、S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S 、S1均闭合，P在a端时，电流表的示数为1.5A。求：

（1）灯L的电阻RL和电源电压；
（2）电阻R1的阻值。（不考虑温度对电阻的影响）

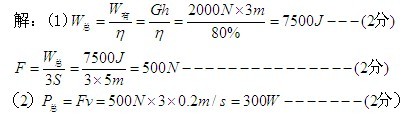

如图23所示，物重G为2000N，斜面长5m，高3m，斜面和滑轮组装置的总机械效率为80%，若将重物沿斜面以0.2m/s的速度拉上来，求：

                                     图23
（1）所需拉力F是多少？ （2）机械的总功率是多少？

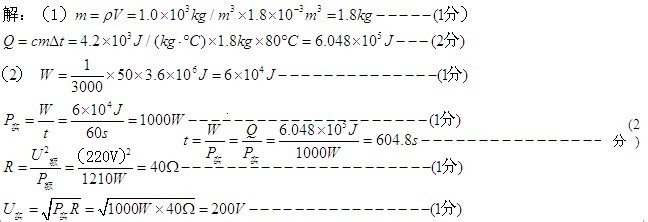

图24所示的是某型号电热水壶铭牌，壶中装有1.8L温度为20℃的水，求：

（1）将水烧开，水吸收的热量是多少？〔一个标准大气压下，  ）  〕
（2）若在电热水壶工作时，标有“3000r/kW•h”的电能表在1min内转了50转，电路的实际电压是多少？
（3）不计热损失，此时烧开一壶水大约需要多少时间？
