601-653问答

使用游标卡尺应注意：(1)使用前应把卡尺擦净，使两个量爪紧密贴合，看主副尺零线是否对齐，否则应送检修部门校准。(2)测量零件的外尺寸时，两量爪测量面分开的距离大一些，测量内表面尺寸时，两量爪测量面分开的距离小些。量爪靠近被测面后，应慢慢移动量爪，使其轻轻地接触被测表面。(3)测量时，量爪对被测表面不要卡得太松或太紧，否则测量不准，也易损坏卡尺。使用有微动装置的卡尺进行测量时，当量爪将要与被测表面接触时，应换用微动装置，这样能使活动量爪慢慢靠近被测表面，控制测量力的大小。(4)为使测量准确，卡尺的量爪要与被测尺寸方向对正，否则读数不正确。(5)测量圆孔时，应使一个量爪紧贴孔壁不动，另一个量爪微微摆动，方能量出直径的实际尺寸。(6)从工件取下卡尺读数时，应轻轻拔出，不能斜扭，否则读数不准确，读数时，眼睛要对正尺面。


 从以上可知整个回路的总电流为0，电路不消耗有功和无功，但有电流流过电感和电容，只不过电感和电容的电流大小相等、方向相反，表明电感和电容之间能量在相互转换。

该液压系统压力达到167BAr时才能保证弹簧被压缩。


 一高压侧电压为35kV的三相变压器，其每相等效电感常运行时高压侧电流为400A，计算其高压侧突然短路时，该电感所产生的过电压为多少?(设开关的开断时间为100毫秒)
 Ut=10错400／(100错10-3)=40000V











RAB=0.24RAC=0.28RBC=0.20  R=(RAC—RBC)／Rpx100％  Rp=(RAB+RBC+RAC)／3=(0.24+0.28+0.20)／3=0.24(0.28—0.20)／0.24错100％=33％



因为是母线型电流互感器，一次只有一匝，所以额定二次匝数为：120匝，二次导线截面积为1.23(mm2)故二次电流密度为ø=0.81(A／mm2)

Y／Y接法时：    因为U1线／U2线=N1／N2      所有U2线=U1线xN2／N1=10000x80／1600=500V  U2相=U2线／=500／≈289V    Y／△接法时：U2线=U2相=289V

设需串联电阻为R，则R=（220-40）／5=36欧

报告期发电设备平均容量=期初发电设备容量+本期新增发电设备平均容量-本期减少发电设备平均容量=期初发电设备容量+(∑报告期内新增发电设备容量*新增设备容量自投产到报告期末的日历小时数)／报告期日历小时-(∑报告期内减少发电设备容量*该设备拆除或报废到报告期末的日历小时数)／报告期日历小时
2010年11月份发电设备平均容量=1500x33+((1500x7x22x24)+(1500x16x21x24))／30x24-0=74000千瓦  2010年第四季度发电设备平均容量=49500+((1500x7x53x24)+(1500x16x52x24))／92x24=49500+196 14.1304=69114千瓦
2010年全年发电设备平均容量=49500+((1500x7x53x24)+(1500x16x52x24))／365x24=49500+4943.835=54444千瓦

(1)上网电量=(848.8036—804.3853)x264000／10000=1172.6431万千瓦时
(2)综合厂用电量=发电量-上网电量+购网电量=1212.246-1172.6431+1.74=41.3429万千瓦时
(3)发电厂用电量=发电量-上网电量+购网电量-综合楼生活用电=41.3429-0.2=41.1429万千瓦时
(4)综合厂用电率=综合厂用电量／发电量x100％=41.3429／1212.246x100％=3.41％

液压泵回油管路上；系统压力管道上；系统旁通油路上；系统回油管路上；单独设立路由器管路上。

K=2.6／2=1.3

E=200sin(314t一兀／6)V。

设备管理，含设备巡视、验收、缺陷、日常维护、评级等；技术管理，含技术资料、技术档案、技术培训等；日常管理，含各项规章和制度等，属于行政范畴。

经济性，包括风场的风能特性和装机成本等主要指标；环境的影响，包括噪声、电磁干扰、对微气候和生态的影响；气候灾害，如结淞、台风、空气盐雾、风沙腐蚀等；对电网的动态影响。

(1)可用小时=统计期间小时-计划停运小时-故障停运小时=31x24-5-20=744-5-20=719小时
(2)受累停运小时=场内受累停运小时+场外受累停运小时=20+2=22小时
(3)可用系数=可用小时／统计期间小时x100％=719／744X100％=96.64％

液压油分矿物油型、乳化型和合成型。矿物油型又分为机械油、汽轮机油、通用液压油、液压导轨油。专用液压油有耐磨液压油、低凝液压油、清洁液压油和数控液压油。乳化型又分油包水乳化液和水包油乳化液。合成型又分磷酸酸基液压油和水-二元醇基液压油。

按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；按泵的流量能否调节，分为定量泵和变量泵；按泵的输油方向能否改变，分为单向泵和双向泵。液压泵的主要参数有压力和流量。



限出力损失电量=全天抽样机组发电量的平均值*限出力停运风机台次-全天限出力停运风机累计发电量

每日下载查收数据，并将测风数据打印存档；定期对测风设备进行巡视，查看运行情况、设备的完整性，核对北京时间，如发现异常情况立即处理，对传感器定期进行标定，信号不好时手动进行取数。

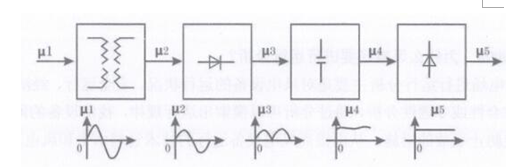

四个环节的工作原理如下：(1)变压：是降压变压器，它将交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。(2)整流：整流电路将交流电压变换成脉动的直流电压。(3)滤波：整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，故整流输出的电压必须采取一定的措施，尽量降低输出电压中的脉动成分。一般并联大容量电解电容器。(4)稳压：尽管经过整流滤波后电压接近于直流电压，但是其电压值的稳定性很差，它受温度、负载、电网电压波动等因素的影响很大，因此，还必须有稳压电路，以维持输出直流电压的基本稳定。稳压电路的功能是使输出的直流电压维持稳定，基本不随交流电网电压和负载的变化而变化。

小吊车组装、油冷风扇组装、油冷管路连接、机舱罩组装、水冷管路连接、防冻液添加、风速风向仪安装、避雷针连接、机舱内接地线连接等。

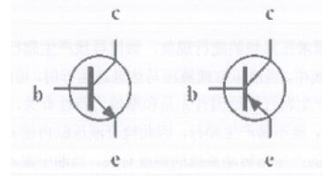

 上图中为三极管，左侧为NPN型，右侧为PNP型。

优点有传动平稳，易于频繁换向；质量轻体积小，动作灵敏；承载能力大；调速范围大，易于实现无级调速；易于实现过载保护；液压元件能够自动润滑，元件的使用寿命长；容易实现各种复杂的动作；简化机械结构；便于实现自动化控制；便于实现系列化、标准化和通用化。缺点有液压元件制造精度要求高；实现定比传动困难；油液易受温度影响；不适宜远距离传动动力；油液中混入空气容易影响工作性能；油液容易被污染；发生故障不容易检查和排除。

风电场进行运行分析主要是对风电设备的运行状况、安全运行、经济运行以及运行管理进行综合性或专题性分析，通过分析可以摸索出运行规律，找出设备的薄弱环节，有针对性地制定防止事故的措施，从而提高风电设备运行的技术管理水平和风电场的经济效益。

抗拉强度1200兆帕，屈服极限=1200x0.9=1080兆帕。

20mm．

左图，电磁力矩T与转子转速n相反，n>n1，风力机处于发电机状态。右图，电磁力矩T与转子转速n相同，n<n1，风力机处于电动机状态。

液压传动系统中，当液压缸或液压马达低速运行时，可能产生时断时续的运动现象，这种现象称为爬行。产生爬行的原因首先是和摩擦力特性有关，若静摩擦力与动摩擦力相等，摩擦力没有降落特性，就不易产生爬行，因此检查液压缸内密封件安装是否正确，对消除爬行是很重要的。爬行的产生与转动系统的钢度有关。当油中混入气体时，则油的有效体积弹性系数大大降低，系统钢度减少，就容易产生爬行，因此必须防止空气进入液压系统，并设法排除系统中的空气。另外，供油流量不稳定，油液变质或污染等也会引起爬行现象。

主泵为恒压变量泵，具有卸荷起动功能，主泵可根据外负载流量变化实现自动变量，液压油经过滤器向系统供油，保证油的清洁度，过滤器有压差报警装置，当过滤器堵塞时报警，过滤器出口安有单向阀，防止压力油倒流。

液压基本回路通常分为方向控制回路、压力控制回路和速度控制回路三大类。方向控制回路其作用是利用换向阀控制执行元件的启动、停职、幻想及锁进等；压力控制回路的作用是通过压力控制阀来实现系统的压力控制，实现调压、增压、减压、卸荷和顺序动作等，以满足执行元件在力或转聚及各种动作变化是对系统压力的要求；速度控制回路的作用是控制液压系统中执行元件的运动速度或速度的切换。

齿轮的点蚀是齿轮传动的失效形式之一。即齿轮在传递动力时，在两齿轮的工作面上将产生很大的压力，随着使用时间的增加，在齿面便产生细小的疲劳裂纹。当裂纹中渗入润滑油，在另一个轮齿的挤压下被封闭的裂纹中的油压力就随之增高，加速裂纹的扩展，直至轮齿表面有小块金属脱落，形成小坑，这种现象被称为点蚀。轮齿表面点蚀后，造成传动不平稳和噪声增大。齿轮点蚀常发生在闭式传动中，当齿轮强度不高，且润滑油稀薄时尤其容易发生。

风力发电机组的日常运行工作内容包括通过中控室的监测机算机，监视机组的各项参数变化及运行状态，并按规定认真填写《风电场运行日志》，当发现一场变化趋势时，应对该机组的运行状态实施连续监视，并根据实际情况采取相应的处理措施；遇到常规故障，应及时通知维护人员，应根据当时的气候条件做相应的检查处理，并在《风电场运行日志》上做好相应的故障处理记录及质量验收记录；对于非常常规故障，应及时通知相关部门，并积极配合处理解决。

发生事故时，值班负责人应当组织人员采取有效措施，防止事故扩大并及时上报有关部门及人员，同时应保护事故现场，为事故调查提供便利。事故发生后，运行人员还应认真详细记录时间经过，并及时通过风电机组监控系统获取反映机组运行状态的各项参数记录及动作记录，组织有关人员研究分析事故原因，总结经验教训，提出整改措施，汇报上级部门。

安全管理是所有企业生产管理的总要组成部分，是一门综合性的系统学科。风电场因其所处行业的特点，安全管理涉及生产的全过程，必须坚持安全第一、预防为主的方针，这是由电力企业生产性质所决定的，因为没有安全就没有生产，就没有经济效益。同时安全工作要实现全员、全过程、全方位的管理和监督，要积极开展各项预防性的工作，以防止安全事故发生。所有工作均应按照标准和规程执行。

不同系列润滑油的基础油和添加剂种类是有很大区别的，至少是部分不相同。如果混用，轻则影响油的性能品质，严重时会使油品变质，特别是中高档润滑油，往往含有各种特殊作用的添加剂，当加有不同体系添加剂的油品相混时，就会影响它的实用性能，甚至使添加剂沉积变质，因此不同系列的润滑油决不能混合使用，否则将会严重损坏设备。

根据现场实际，建立和健全安全监督机构和安全管理网络；安全教育要常抓不懈，做到全员教育，全面教育，全过程教育，并掌握好教育的时间和方法，达到好的教育效果；严肃认真地贯彻执行各项规章制度；建立和完善安全生产责任制；事故调查要坚持四不放过的原则；要认真编制并完成好安全技术劳动保护措施计划和反事故措施计划。

如下图所示

瞬时值表达式i=4sin(ωt一60º)



在机械中，为了获得很大的传动比，或者为了将输入轴的一种转速变换为输出轴的多种转速等原因，常采用一系列互相啮合的齿轮将输入轴和输出轴连接起来。这种由一系列齿轮组成的传动系统称为轮系。

风传感器；温度传感器；位置传感器；转速传感器；压力传感器；特殊传感器。

(1)能实现与电网的简单连接，并可实现功率因数的调节；(2)可以降低风力发电机运行时的噪声水平；(3)由于风力机是变速运行，其运行速度能在一个较宽的范围内被调整到风力机的最优化数值，从而获得较高的风能利用率。

I(0)=0.5A，∮=30º，所以0.5=Imsin30ºIm=0.5／s in30º=1，I=Im／√2=0.707A
