1主观题1 / 305
现用电压表和电流表分别测量高阻抗和低阻抗，请问为保证精确度，这两块表该如何接线?
查看答案
对低阻抗的测量接法：电压表应接在靠负载侧。对于高阻抗的测量接法：电流表应接在靠负载侧。
企事业内部考试类电力考试
0804-国网2017年质量工艺技能竞赛二次调试竞赛理论知识题库-简答题
305 题含答案电力考试
2主观题2 / 305
在一次设备上可采取什么措施来提高系统的稳定性?
查看答案
减少线路阻抗；在线路上装设串联电容；装设中间补偿设备；采用直流输电等。
3主观题3 / 305
继电保护可靠性是对电力系统继电保护的最基本性能要求，请问，它可以分为哪两个方面?
查看答案
可信赖性与安全性。
4主观题4 / 305

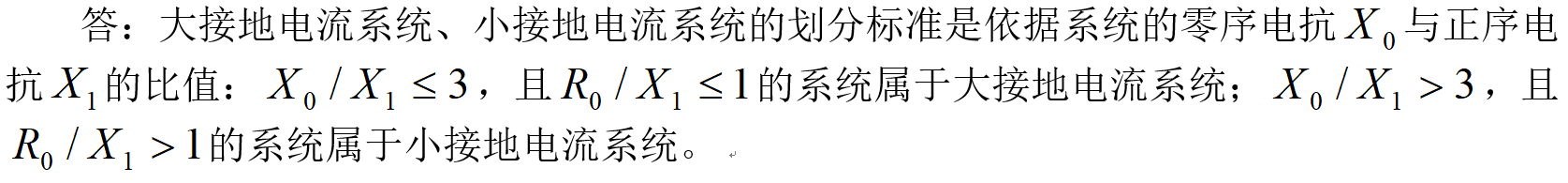

大接地电流系统、小接地电流系统的划分标准是什么?
查看答案
5主观题5 / 305
什么叫小接地电流系统?
查看答案
电力系统中零序电抗X0与正序电抗X1的比值X0／X1>3，且R0／Xl>l的系统被称为小接地电流系统。通常，中性点不接地或经消弧线圈接地的系统均为小接地电流系统。
6主观题6 / 305
小接地电流系统中，如中性点装设的消弧线圈以欠补偿方式运行，当系统频率降低时，可能导致什么后果?
查看答案
当系统频率降低时，可能使消弧线圈的补偿接近于全补偿方式运行，造成串联谐振，引起很高的中性点过电压，在补偿电网中会出现很大的中性点位移而危及绝缘。
7主观题7 / 305
在防止继电保护事故中对电压、电流互感器接地点的选择有什么要求?
查看答案
1)公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30ImAx(ImAx为电网接地故障时通过变电站的可能最大接地电流有效值，单位为kA)。应定期检查放电间隙或氧化锌阀片，防止造成电压二次回路多点接地的现象。
2)公用电流互感器二次绕组二次回路只允许、且必须在相关保护柜屏内一点接地。独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P256第31题
2)公用电流互感器二次绕组二次回路只允许、且必须在相关保护柜屏内一点接地。独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P256第31题
8主观题8 / 305
输电线路故障如何划分?故障种类有哪些?
查看答案
输电线路有一处故障时称为简单故障，有两处以上同时故障时称为复故障。简单故障有六种，其中短路故障有四种，即单相接地故障、二相短路故障、二相短路接地故障、三相短路故障，均称为横向故障。断线故障有两种，即断一相、断二相，均称为纵向故障。其中三相短路故障为对称故障，其他是不对称故障。
9主观题9 / 305
电力系统振荡和短路的区别是什么?
查看答案
电力系统振荡和短路的主要区别是：
1)电力系统振荡时系统各点电压和电流均作往复性摆动，而短路时电流、电压值是突变的；
2)振荡时电流、电压值的变化速度较慢，而短路时电流、电压值突然变化量很大；
3)振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化；而短路时，电流和电压之间的相位角基本不变。
1)电力系统振荡时系统各点电压和电流均作往复性摆动，而短路时电流、电压值是突变的；
2)振荡时电流、电压值的变化速度较慢，而短路时电流、电压值突然变化量很大；
3)振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化；而短路时，电流和电压之间的相位角基本不变。
10主观题10 / 305
在下列情况下，请分析测量阻抗的变化规律。
1)线路由负荷状态变为短路状态；
2)系统发生振荡。
1)线路由负荷状态变为短路状态；
2)系统发生振荡。
查看答案
线路由负荷状态变为短路状态时，测量阻抗瞬间减小为短路阻抗；系统发生振荡时，测量阻抗伴随振荡呈周期性而变化。
11主观题11 / 305
大接地电流系统的单端电源供电线路中，在负荷端的变压器(YO／△)空载且中性点接地时，请问线路发生单相接地时，供电端的正、负、零序电流是不是就是短路点的正、负、零序电流?
查看答案
正序、负序电流就是短路点的正序、负序电流，而零序电流不是短路点的零序电流，因负荷端也存在零序网络。
12主观题12 / 305
大接地电流系统发生接地故障时，三相短路电流是否一定大于单相短路电流?为什么?
查看答案
不一定。当故障点零序综合阻抗小于正序综合阻抗时，单相接地故障电流大于三相短路电流。
13主观题13 / 305
在大接地电流系统之中，什么条件下，故障点单相接地故障零序电流大于两相接地故障零序电流?
查看答案
故障点综合零序阻抗大于综合正序阻抗。
14主观题14 / 305
什么情况下两相接地故障的零序电流大于单相接地故障的零序电流?(ZK0：故障点零序综合阻抗；ZK1：故障点正序综合阻抗)
查看答案
当ZK0<ZK1时，两相接地故障的零序电流大于单相接地故障的零序电流。
15主观题15 / 305
大接地电流系统中，在线路任何地方的单相接地故障时，短路点的I1、I2、I0大小相等，相位相同，那么一条线路两端保护安装处的I1、I2、I0是否也一定大小相等，相位相同?为什么?
查看答案
不一定。因为各序电流是按各序网络的分配系数进行分配的，如各序网络的分配系数不同，大小也就不同，如果各序网络的阻抗角不同，其相位也不会相同。
16主观题16 / 305
如果全系统对短路点的综和正负零序阻抗分别为Z1∑，Z2∑，Z0∑。则各种短路故障的复合序网图相当在正序序网图的短路点K1和中性点H1两点间串入了一个附加阻抗△Z。试分别写出K3)，K2) K(1,1)和K1)四种故障类型的△Z的表达式。
查看答案
K3)：△Z=0；
K2)：△Z=Z2∑：
K(1,1)：△Z=Z2∑∥Z0∑(或写成 )
K1)：△Z=Z2∑+ Z0∑。
K2)：△Z=Z2∑：
K(1,1)：△Z=Z2∑∥Z0∑(或写成 )
K1)：△Z=Z2∑+ Z0∑。
17主观题17 / 305
用对称分量法分析中性点接地系统中某点C相断线故障的边界条件是什么?
查看答案
△UKA=△UKB=0，IKC=0。(电压、电流为相量)
18主观题18 / 305
在我国，为什么10kV系统一般不装设动作于跳闸的接地保护?
查看答案
通常，10kV系统是小接地电流系统，单相接地时短路电流很小，线电压仍然对称，系统还可以运行l～2h，此时小接地电流检测装置发出信号，可由值班人员处理。
19主观题19 / 305
什么是计算电力系统故障的叠加原理?
查看答案
在假定是线性网络的前提下，将电力系统故障状态分为故障前的运行状态和故障引起的附加状态分别求解，然后将这两个状态叠加起来，就得到故障状态。
20主观题20 / 305
对于短路来说，系统最大运行方式和系统最小运行方式哪种方式的综合阻抗大，哪种方式的综合阻抗小?
查看答案
系统最大运行方式的综合阻抗小，系统最小运行方式的综合阻抗大。
21主观题21 / 305
变压器的零序阻抗与什么有关?
查看答案
变压器的零序阻抗与绕组的连接方式、变压器中性点的接地方式及磁路结构等有关。
22主观题22 / 305
在大接地电流系统中，为什么要保持变压器中性点接地的稳定性?
查看答案
接地故障时零序电流的分布取决于零序网络的状况，保持变压器中性点接地的稳定性，也就保证了零序等值网络的稳定，对零序方向电流保护的整定非常有利。
23主观题23 / 305
我们在变压器铭牌上经常看到一个参数叫做短路电压百分比UK％，请问UK％的含义是什么?知道UK％后，我们能否知道短路电抗标么值?
查看答案
UK％的含义是变压器短路电流等于额定电流时产生的相电压降与额定相电压之比的百分值。UK％除以100后乘以基准容量与变压器额定容量的比值，便可得到该变压器短路电抗标么值。
24主观题24 / 305
在220kV系统和10kV系统中，有一相等的有名阻抗值，在短路电流计算中，将它们换算成同一基准值的标么阻抗，他们是否仍然相等?为什么?|
查看答案
不等。Z*=Z／ZB，ZB=U2B／SB。因此10kV的标么阻抗要大。
25主观题25 / 305
零序方向电流保护有没有死区?为什么?
查看答案
零序方向电流保护没有死区。因为接地短路故障时，故障点零序电压最高，因此，故障点距离保护安装处越近，该处的零序电压越大，所以没有死区。
26主观题26 / 305
为什么说在单相接地短路故障时．零序电流保护三相星形接线的过电流保护灵敏度高？
查看答案
系统正常运行及发生相间短路时，不会出现零序电流，因此零序电流保护整定时不需考虑负荷电流，可以整定的较低；而过电流保护整定时必须考虑负荷电流。
27主观题27 / 305
确定继电保护和安全自动装置的配置和构成方案时，应综合考虑哪几个方面因素?
查看答案
1)电力设备和电力网的结构特点和运行特点；
2)故障出现的频率和可能造成的后果；
3)电力系统的近期发展情况；
4)经济上的合理性；
5)国内和国外的经验。
2)故障出现的频率和可能造成的后果；
3)电力系统的近期发展情况；
4)经济上的合理性；
5)国内和国外的经验。
28主观题28 / 305
在微机保护数据采集系统中，共用A／D转换器条件下采样／保持器的作用是什么?
查看答案
1)保证在A／D变换过程中输入模拟量保持不变；
2)保证各通道同步采样，使各模拟量的相位关系经过采样后保持不变。
29主观题29 / 305

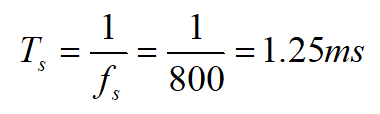

若微机保护每周波采样16点时，它的采样率fs为多少?采样间隔Ts的长度为多少?
查看答案
若微机保护每周波采样16点时，则采样率Fs=50错16=800(Hz)；采样间隔
30主观题30 / 305
电压频率变换器(VFC)型数据采集系统有哪些特点?
查看答案
1)电路简单。
2)积分特性本身具有一定的滤波作用；采用光电耦合器，使数据采集系统与CPU系统电气上完全隔离。
3)与CPU的接口简单，VFC的工作不需CPU控制。
4)多个CPU可共享一套VFC，且接口简单。
5)精度会受到电源波动的影响。
2)积分特性本身具有一定的滤波作用；采用光电耦合器，使数据采集系统与CPU系统电气上完全隔离。
3)与CPU的接口简单，VFC的工作不需CPU控制。
4)多个CPU可共享一套VFC，且接口简单。
5)精度会受到电源波动的影响。
31主观题31 / 305
采样回路为电压频率变换模式的微机保护装置，为什么要在电压频率变换器(VFC)的输入回路中设置一个偏置电压?
查看答案
因为VFC并不能反应输入电压的极性，加入偏置电压是为了将双极性的输入电压变为单极性。
32主观题32 / 305
防止继电保护事故的规划阶段应该注意哪些问题?
答:1)涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。
2)继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。保护选型应采用技术成熟、性能可靠、质量优良的产品。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第27题
答:1)涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。
2)继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。保护选型应采用技术成熟、性能可靠、质量优良的产品。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第27题
查看答案
33主观题33 / 305
电流互感器的二次回路出现两点及以上接地点有何危险?
查看答案
滤除模拟量中的高频分量，保证采样系统频率满足采样定理要求。
34主观题34 / 305
分析和评价算法的标准是什么?
查看答案
运算速度和精度，包括数据窗长度、滤波能力、受频率影响程度等。
35主观题35 / 305

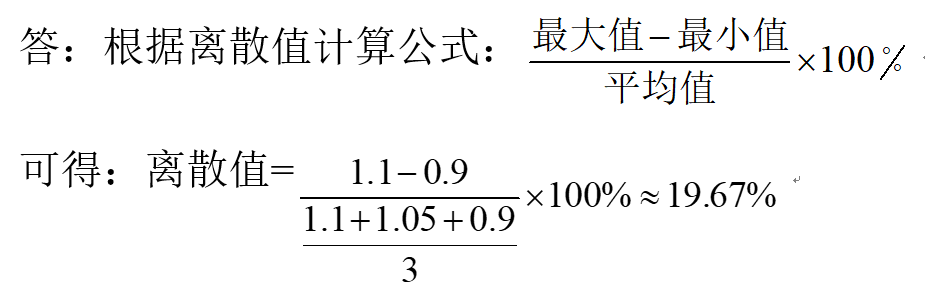

微机保护测量的动作电流整定值为1A，测量的动作值为0.9A，1.05A，1.1A．问动作电流的离散值为多少?
查看答案
36主观题36 / 305
简述微机保护中光电耦合器的作用。
查看答案
微机保护中光电耦合器常用于开关量信号的隔离，使其输入与输出之间电气上完全隔离，尤其是可以实现地电位的隔离，这可以有效地抑制共模干扰。
37主观题37 / 305
简述硬件电路对外引线的抗干扰基本措施。
查看答案
1)交流输入端子采用变换器隔离，一、二次线圈间有屏蔽层且屏蔽层可靠接地；
2)开关量输入、输出端子采用光电耦合器隔离；
3)直流电源采用逆变电源，高频变压器线圈间有屏蔽层；
4)机箱和屏蔽层可靠接地。
2)开关量输入、输出端子采用光电耦合器隔离；
3)直流电源采用逆变电源，高频变压器线圈间有屏蔽层；
4)机箱和屏蔽层可靠接地。
38主观题38 / 305
根据国标规定，电力系统谐波要监测的最高次数为19次谐波。一台录波装置如要达到上述要求，从采样角度出发，每周波(指工频50Hz)至少需采样多少点?
查看答案
至少需采样38点(谐波频率为19错50=950Hz，根据采样定律，采样频率至少为Fs=2错950=1900Hz，采样点为1900错0.02=38点)。
39主观题39 / 305
在对微机继电保护装置进行哪些工作时应停用整套保护?
查看答案
1)微机继电保护装置使用的交流电流、电压，开关量输入、输出回路上工作。
2)微机继电保护装置内部作业。
3)输入或修改定值。
2)微机继电保护装置内部作业。
3)输入或修改定值。
40主观题40 / 305
简述主保护的概念。
查看答案
指能满足电力系统稳定及电力设备安全要求、快速地、有选择地切除被保护设备故障的保护。
41主观题41 / 305
简述辅助保护的概念。
查看答案
为了弥补主保护和后备保护的性能或需要加速切除严重故障而增加的简单保护。
42主观题42 / 305
电力设备由一种运行方式转为另一种运行方式的操作过程中，对保护有什么要求?
查看答案
电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在保护范围内，部分保护装置可短时失去选择性。
43主观题43 / 305
在110~220kV中性点直接接地电网中，后备保护的装设应遵循哪些原则?
查看答案
后备保护应按下列原则配置。
1)110kV线路保护宜采用远后备方式。
2)220kV线路保护宜采用近后备方式。但某些线路如能实现远后备，则宜采用远后备方式，或同时采用远、近结合的后备方式。
1)110kV线路保护宜采用远后备方式。
2)220kV线路保护宜采用近后备方式。但某些线路如能实现远后备，则宜采用远后备方式，或同时采用远、近结合的后备方式。
44主观题44 / 305
我们知道，电力系统的运行方式是经常变化的，在整定计算上如何保证继电保护装置的选择性和灵敏度?
查看答案
一般采用系统最大运行方式来整定选择性，用最小运行方式来校核灵敏度，以保证在各种系统运行方式下满足选择性和灵敏度的要求。
45主观题45 / 305
请问电抗变压器和电流互感器的区别是什么?
查看答案
电抗变压器的励磁电流大，二次负载阻抗大，处于开路工作状态；电流互感器的励磁电流小，二次负载阻抗小，处于短路工作状态。
46主观题46 / 305
电流增量启动元件有何优点?
查看答案
1)躲振荡能力强；
2)灵敏度高；
3)非全相运行中一般不会误动。
2)灵敏度高；
3)非全相运行中一般不会误动。
47主观题47 / 305
备用电源自投的主要工作条件有哪些?
查看答案
1)工作母线电压低于定值并大于预定时间；
2)备用电源的电压应运行于正常范围，或备用设备处于正常准备状态；
3)断开原工作断路器后方允许自投，以避免可能非同期并列。
2)备用电源的电压应运行于正常范围，或备用设备处于正常准备状态；
3)断开原工作断路器后方允许自投，以避免可能非同期并列。
48主观题48 / 305
何谓差模干扰、共模干扰?它们的主要危害是什么?
查看答案
简单地说，差模干扰是指影响输入信号的干扰，共模干扰是指外引线对地之间的干扰。
差模干扰的主要危害是影响输入信号的大小，产生误差。
共模干扰的主要危害是影响逻辑功能，甚至使程序走乱、损坏芯片。
差模干扰的主要危害是影响输入信号的大小，产生误差。
共模干扰的主要危害是影响逻辑功能，甚至使程序走乱、损坏芯片。
49主观题49 / 305
什么叫共模电压?
查看答案
共模电压是指在某一给定地点对一任意参考点(一般为地)所测得为各导线共有的电压。
50主观题50 / 305
变电站二次回路干扰的种类，可以分为几种?
查看答案
1)50Hz干扰：
2)高频干扰；
3)雷电引起的干扰；
4)控制回路产生的干扰；
5)高能辐射设备引起的干扰。
2)高频干扰；
3)雷电引起的干扰；
4)控制回路产生的干扰；
5)高能辐射设备引起的干扰。
51主观题51 / 305
请问保护装置或继电器抗干扰试验项目有哪些?
查看答案
1)抗高频干扰试验；
2)抗辐射电磁干扰试验。
2)抗辐射电磁干扰试验。
52主观题52 / 305
对称四端网络的定义是什么?
查看答案
输入端与输出端的特性阻抗相等的四端网络称为对称四端网络。
53主观题53 / 305
什么是四端网络的传输衰耗?
查看答案
传输衰耗是当信号接入四端网络后，输入端与输出端的相对电平。
54主观题54 / 305
怎样用试验方法求得四端网络输入端的特性阻抗?
查看答案
在四端网络输入端分别测输出端开路、短路状态下的开路输入阻抗和短路输入阻抗，特性阻抗等于开路输入阻抗乘短路输入阻抗再开平方。
55主观题55 / 305
什么叫负载与电源相匹配?匹配后负载上得到的功率是多少?
查看答案
当负载电阻R与电源内阻Rs相等时，负载可取得最大功率，这种连接叫匹配连接。匹配后负载上得到的功率是电源功率的一半。
56主观题56 / 305
某双母线接线形式的变电站，每一母线上配有一组电压互感器，同时出线上装有线路电压抽取设备。请问电压抽取设备的二次回路接地点应根据什么原则设置?
查看答案
1)如果电压抽取设备的二次回路与其他电压互感器二次回路经控制室零相小母线(N600)联通，只应在控制室将N600一点接地。可以在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30ImAx.
2)如果电压抽取设备的二次回路与其他互感器二次回路没有电的联系，可以在控制室内也可以在开关场实现一点接地。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第26题
2)如果电压抽取设备的二次回路与其他互感器二次回路没有电的联系，可以在控制室内也可以在开关场实现一点接地。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第26题
57主观题57 / 305
指针式仪表的准确度是相对于什么刻度下确定的，为什么小刻度(如30％及以下刻度)相对误差增大?
查看答案
是相对100％刻度下确定的。仪表的误差与刻度成反比例关系，刻度越小，误差越大。
58主观题58 / 305
影响传输衰耗大小的因素有哪些?
查看答案
线路长度、工作频率、线路的终端衰耗、阻波器分流衰耗、结合滤波器的介入衰耗(包括耦合电容器)、高频电缆的介入衰耗、高频通道匹配情况、输电线路的换位情况等。
59主观题59 / 305
试解释高频通道中阻波器的作用是什么?
查看答案
阻波器的作用是将高频信号限制在被保护输电线路以内(两侧高频阻波器之内)而不至于流到相邻线路上。一可以防止对邻线产生干扰，二可以减少高频信号的分流衰耗。
60主观题60 / 305
结合滤波器的作用是什么？
查看答案
1）与耦合电容器组成阻抗匹配器，使架空线路和高频电缆达到匹配连接，减少高频信号的传输衰耗；
2）使高频收发信机与高压线路进一步隔离，以保证收发信机及人身安全。
61主观题61 / 305
母线上并联很多设备如变压器、电压互感器等都是电感设备，而且感抗都有比较大，母线对地也存在电容，但电容量都比较小，但我们在分析高频保护的频带内的高频传输时，反而把母线看成电容负载。这是为什么?
查看答案
因高频保护范围内的高频电压(电流)频率很高(一般在50～500kHz范围内)，母线上的容抗显得较小，高频电量就容易通过，而感抗就显得特别大，相当于开路，所以把母线看成电容负载。
62主观题62 / 305
线路重合成功率和重合闸装置重合成功率有什么区别?哪种重合成功率高?
查看答案
线路重合成功率是指线路两侧都重合成功恢复线路送电的成功率：重合闸装置重合成功率是指重合闸装置本身的重合成功率。重合闸装置重合成功率高。
63主观题63 / 305
纵联保护在电网中的重要作用是什么?
查看答案
由于纵联保护可以实现全线速动，因此它可以保证电力系统并列运行的稳定性和提高输送功率、减小故障造成的损坏程度、改善与后备保护的配合性能。
64主观题64 / 305
纵联保护的通道有哪几种类型?
查看答案
①电力载波；②微波；③光纤；④导引线。
65主观题65 / 305
在进行整组试验时应着重注意哪些方面?
查看答案
1)各保护压板的正确性，在相关压板退出后，不应存在不经控制的迂回回路。
2)保护功能整体逻辑的正确性，包括与相关保护、安全自动装置、通道以及对侧保护装置的配合关系。
3)单一保护装置的独立性，既要保证单套保护装置能够按照预定要求独立完成其功能，也要保证两套或以上保护装置同时动作时，相互之间不受影响。
4)保护装置动作信号、异常告警的完整性和准确性，对于由远方进行监视或控制的保护装置，还应检查、核对其远方信息的完整、准确与及时性，确保集控站值班员、调度人员能够对其健康状况、动作行为实施有效监控。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第25题
2)保护功能整体逻辑的正确性，包括与相关保护、安全自动装置、通道以及对侧保护装置的配合关系。
3)单一保护装置的独立性，既要保证单套保护装置能够按照预定要求独立完成其功能，也要保证两套或以上保护装置同时动作时，相互之间不受影响。
4)保护装置动作信号、异常告警的完整性和准确性，对于由远方进行监视或控制的保护装置，还应检查、核对其远方信息的完整、准确与及时性，确保集控站值班员、调度人员能够对其健康状况、动作行为实施有效监控。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第25题
66主观题66 / 305
当我们确定了电磁波在高频电缆里的传播速度和工作频率后，应该如何选择高频电缆的长度?
查看答案
在选择高频电缆长度时，应选择避免电缆的长度为波长的四分之一或波长的四分之一的整数倍。
67主观题67 / 305
为什么在高频保护测量中必须用无感电阻?
查看答案
在高频率信号作用下，如电阻含有电感分量，其阻值将随频率而变化。即与标称不符。
68主观题68 / 305
怎样理解变压器非电气量保护和电气量保护的出口继电器分开设置?
查看答案
1)变压器的电气量保护依靠电气量作故障特征，在动作后一旦故障被切除，均能很快返回，而非电气量保护如瓦斯保护等则是依靠变压器内部的气体作为故障的特征量，一旦动作后返回很慢，通常需要人为释放气体后才能可靠返回。
2)如果变压器的非电气量保护与电气量保护共用同一出口继电器且均启动失灵保护，则失灵保护存在误动的风险。为此反措要求将变压器非电气量保护和电气量保护的出口继电器要分开设置，慢速返回的非电气量保护不启动失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第24题
2)如果变压器的非电气量保护与电气量保护共用同一出口继电器且均启动失灵保护，则失灵保护存在误动的风险。为此反措要求将变压器非电气量保护和电气量保护的出口继电器要分开设置，慢速返回的非电气量保护不启动失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第24题
69主观题69 / 305
何谓高频保护的远方启动发信?
查看答案
高频保护的远方启动发信是指每侧的收发信机，不但可以由本侧的启动发信元件启动发信，而且还可以由对侧的启动发信元件借助高频通道实现本侧发信。
70主观题70 / 305
请问什么叫作高频闭锁距离保护?
查看答案
利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理而构成的高频保护，称为高频闭锁距离保护。
71主观题71 / 305
简述“母差停信”的作用。
查看答案
当故障发生在电流互感器与断路器之间时，由母差停信使对侧高频保护快速跳闸，切除故障。
72主观题72 / 305
所有差动保护(线路、母线、变压器、电抗器、发电机等)在投入运行前，应进行哪些测量？
查看答案
除应在负荷电流大于电流互感器额定电流的10%的条件下测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证保护装置和二次回路接线的正确性。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P256第29题
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P256第29题
73主观题73 / 305
如何在T接线路中实现瞬时速动保护功能?可以采用哪些保护形式?
查看答案
采用多端纵联保护，包括电流差动、纵联方向、纵联距离等。
74主观题74 / 305
哪些保护动作后会启动500kV线路的“远方直跳”保护?
查看答案
失灵、过电压、线路电抗器保护。
75主观题75 / 305
采用静态保护时，二次回路中应采用哪些抗干扰措施？
查看答案
1)在电缆敷设时，应充分利用自然屏蔽物的屏蔽作用。必要时，可与保护用电缆平行设置专用屏蔽线。
2)采用铠装铅包电缆或屏蔽电缆，且屏蔽层在两端接地。
3)强电和弱电回路不得共用同一根电缆。
4)保护用电缆与电力电缆不应同层敷设。
5)保护用电缆敷设路径应尽可能离开高压母线及高频暂态电流的入地点。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第23题
2)采用铠装铅包电缆或屏蔽电缆，且屏蔽层在两端接地。
3)强电和弱电回路不得共用同一根电缆。
4)保护用电缆与电力电缆不应同层敷设。
5)保护用电缆敷设路径应尽可能离开高压母线及高频暂态电流的入地点。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P255第23题
76主观题76 / 305
为保证继电保护安全运行，高频通道需进行哪些检验项目?
查看答案
1)分别测量结合滤波器二次侧(包括高频电缆)及一次对地的绝缘电阻；
2)测定高频通道的传输衰耗(与最近一次测量值之差不大于2.5dB)；
3)对于专用高频通道，新投运或更换加工设备后，应保证收发信机的通道裕量不低于8.68dB。
77主观题77 / 305
为什么不允许用电缆并接在收发信机通道入口引出高频信号进行录波?
查看答案
1)通道入口具有许多干扰信号而线滤之后是比较单纯的高频信号。
2)通道入口可收到邻相的高频信号，造成对本相高频保护的误判断。所以应取线滤之后的信号。
3)到录波器高频电缆如并于通道入口，会导致阻抗匹配变坏，同时也可能将干扰信号引入调频收发信机。
2)通道入口可收到邻相的高频信号，造成对本相高频保护的误判断。所以应取线滤之后的信号。
3)到录波器高频电缆如并于通道入口，会导致阻抗匹配变坏，同时也可能将干扰信号引入调频收发信机。
78主观题78 / 305
为什么高频同轴电缆的屏蔽层要两端接地，且需辅以100mm2并联接地铜导线?
查看答案
1)提高抗干扰能力。
2)只一端接地，当刀闸投切空母线时使收发信机入口产生高电压，可能中断信号，可能损坏部件，所以两端接地。
3)为降低两端地电位差，从而降低高频电缆屏蔽层中流过的电流，所以需要辅以100 mm2铜导线。
2)只一端接地，当刀闸投切空母线时使收发信机入口产生高电压，可能中断信号，可能损坏部件，所以两端接地。
3)为降低两端地电位差，从而降低高频电缆屏蔽层中流过的电流，所以需要辅以100 mm2铜导线。
79主观题79 / 305
智能变电站现场调试的主要内容有哪些？
查看答案
1)站内网络设备调试；
2)监控系统调试；
3)继电保护功能调试；
4)远动通信功能调试；
5)同步相量测量功能调试
6)电能量信息采集功能调试
7)时间同步系统调试；
8)不间断电源功能调试；
9)网络状态监测功能调试；
10)二次系统安全防护调试；
11)采样值功能调试。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第6.3条
2)监控系统调试；
3)继电保护功能调试；
4)远动通信功能调试；
5)同步相量测量功能调试
6)电能量信息采集功能调试
7)时间同步系统调试；
8)不间断电源功能调试；
9)网络状态监测功能调试；
10)二次系统安全防护调试；
11)采样值功能调试。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第6.3条
80主观题80 / 305
断路器和隔离开关经新安装装置检验及检修后，继电保护试验人员需要了解哪些调整试验结果?
查看答案
1)与保护回路有关的辅助触点的开、闭情况和这些触点的切换时间。
2)与保护回路相连接的回路绝缘电阻。
3)断路器跳闸及辅助合闸线圈的电阻值及在额定电压下的跳、合闸电流。
4)断路器最低跳闸电压及最低合闸电压。其值不低于30%额定电压，且不大于65%额定电压。
5)断路器的跳闸时间、合闸时间以及合闸时三相触头不同期闭合的最大时间差，如大于规定值而又无法调整时，应及时通知继电保护整定计算部门。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第22题
2)与保护回路相连接的回路绝缘电阻。
3)断路器跳闸及辅助合闸线圈的电阻值及在额定电压下的跳、合闸电流。
4)断路器最低跳闸电压及最低合闸电压。其值不低于30%额定电压，且不大于65%额定电压。
5)断路器的跳闸时间、合闸时间以及合闸时三相触头不同期闭合的最大时间差，如大于规定值而又无法调整时，应及时通知继电保护整定计算部门。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第22题
81主观题81 / 305
突变量方向元件有什么特点?
查看答案
1)不受系统振荡的影响；
2)不受过渡电阻的影响；
3)不受串联补偿电容的影响；
4)动作速度快。
2)不受过渡电阻的影响；
3)不受串联补偿电容的影响；
4)动作速度快。
82主观题82 / 305
简述负序、零序分量和工频变化量这两类故障分量的同异。
查看答案
零序和负序分量及工频变化量都是故障分量，正常时为零，仅在故障时出现，它们仅由施加于故障点的一个电动势产生。但他们是两种类型的故障分量。零序、负序分量是稳定的故障分量，只能反映不对称故障；工频变化量是短暂的故障分量，只能短时存在，既能反映对称故障，也能反映不对称故障。
83主观题83 / 305
请解释阻抗继电器的测量阻抗的含义?线路正常运行，它具体指什么?
查看答案
指阻抗继电器所测量(感受)到的阻抗，即加入到继电器的电压、电流的比值。在正常运行时，它的测量阻抗就是通过被保护线路负荷的阻抗。
84主观题84 / 305
什么是圆特性方向阻抗继电器的最大灵敏度角?
查看答案
圆特性方向阻抗继电器的最大动作阻抗时的阻抗角称为最大灵敏度角。
85主观题85 / 305
为什么要调整圆特性方向阻抗继电器的最大灵敏角等于被保护线路的阻抗角?
查看答案
被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角，即阻抗继电器测量阻抗的阻抗角等于线路的阻抗角。对于圆特性方向阻抗继电器，在线路发生短路故障时应使其工作于最灵敏状态下，故要求的最大灵敏角等于被保护线路的阻抗角。
86主观题86 / 305
继电保护技术监督应注意哪些问题?
查看答案
1)在发、输、配电工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，均必须实施继电保护技术监督。
2)应按照依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第17题
2)应按照依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第17题
87主观题87 / 305
为提高抗干扰能力，是否允许用电缆芯线两端接地的方式替代电缆屏蔽层的两端接地?为什么?
查看答案
1)不允许。
2)电缆屏蔽层在开关场及控制室两端接地可以抵御空间电磁干扰的机理是当电缆为干扰源电流产生的磁通所包围时，如屏蔽层两端接地，则可在电缆的屏蔽层中感应出电流，屏蔽层中感应电流所产生的磁通与干扰源电流产生的磁通方向相反，从而可以抵消干扰源磁通对电缆芯线上的影响。由于发生接地故障时开关场各处地电位不等，则两端接地的备用电缆芯会流过电流，对不对称排列的工作电缆芯会感应出不同的电动势，从而对保护装置形成干扰。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第18题
2)电缆屏蔽层在开关场及控制室两端接地可以抵御空间电磁干扰的机理是当电缆为干扰源电流产生的磁通所包围时，如屏蔽层两端接地，则可在电缆的屏蔽层中感应出电流，屏蔽层中感应电流所产生的磁通与干扰源电流产生的磁通方向相反，从而可以抵消干扰源磁通对电缆芯线上的影响。由于发生接地故障时开关场各处地电位不等，则两端接地的备用电缆芯会流过电流，对不对称排列的工作电缆芯会感应出不同的电动势，从而对保护装置形成干扰。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第18题
88主观题88 / 305
为什么要加强对纵联保护通道设备的检查?
查看答案
对于线路纵联保护而言，通道是其重要的组成部分之一，通信设备的异常同样会导致保护装置的不正确动作，因此必须对通信设备的健康水平予以高度重视。如果通信设备在传输信号时设置了过长的展宽时间，则可能在区外故障功率方向转移的过程中，导致允许式保护装置的误动作。为此，应减少不必要的延时或展宽时间，防止保护装置的不正确动作。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第19题
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第19题
89主观题89 / 305
在控制室一点接地的电压互感器二次绕组，在开关场电压互感器二次绕组中性点处安装了击穿电压峰值为800V的放电间隙接地，已知该变电站可能的最大接地电流有30kA(有效值)，问放电间隔是否满足要求?
查看答案
放电间隔的击穿电压峰值应大于30 ImAx=900V,因此不满足要求。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第20题
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第20题
90主观题90 / 305
在带电的电流互感器二次回路上工作时，应采取哪些安全措施?
答:1)严禁将电流互感器二次侧开路。
2)短路电流互感器二次绕组必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕。
3)严禁在电流互感器与短路端子之间的回路和导线上进行任何工作。
4)工作必须认真、谨慎，不得将回路的永久接地点断开。
5)工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第21题
答:1)严禁将电流互感器二次侧开路。
2)短路电流互感器二次绕组必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕。
3)严禁在电流互感器与短路端子之间的回路和导线上进行任何工作。
4)工作必须认真、谨慎，不得将回路的永久接地点断开。
5)工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P254第21题
查看答案
91主观题91 / 305
影响阻抗继电器正确测量的因素有哪些?
查看答案
1)故障点的过渡电阻；
2)保护安装处与故障点之间的助增电流和汲出电流；
3)测量互感器的误差；
4)电力系统振荡；
5)电压二次回路断线；
6)被保护线路的串补电容。
2)保护安装处与故障点之间的助增电流和汲出电流；
3)测量互感器的误差；
4)电力系统振荡；
5)电压二次回路断线；
6)被保护线路的串补电容。
92主观题92 / 305
请问距离保护应采用什么措施来防止失压误动。
查看答案
采用电流启动、电压断线闭锁两项措施。
93主观题93 / 305
简述方向阻抗继电器如何消除各种类型故障的死区。
查看答案
方向阻抗继电器通常采用正序极化电压或非故障相极化电压并带记忆的方法消除故障死区。
94主观题94 / 305
系统振荡对距离保护有何影响?
查看答案
电力系统振荡时，系统中的电流和电压在振荡过程中作周期性变化，因此阻抗继电器的测量阻抗也作周期性变化，可能引起阻抗继电器误动作。
95主观题95 / 305
故障点过渡电阻对阻抗元件的正确动作有什么影响?
查看答案
可能引起超越、失去方向性和区内故障不动作。
96主观题96 / 305
大接地电流系统中，可以切除输电线路接地故障的保护主要有哪几种?
查看答案
大接地电流系统中，可以切除输电线路接地故障的保护主要有：纵联保护，零序电流保护和接地距离保护等。
97主观题97 / 305
在线路故障的情况下，正序功率方向是由母线指向线路，为什么零序功率方向是由线路指向母线?
查看答案
在故障线路上，正序电流的流向是由母线流向故障点，而零序电压在故障点最高，零序电流是由故障点流向母线，所以零序功率的方向与正序功率相反，是由线路指向母线。
98主观题98 / 305
最大灵敏角为-110 o的零序功率方向继电器，其零序电压和零序电流的极性端应如何与电压互感器和电流互感器的极性端连接?
查看答案
按同极性连接。
99主观题99 / 305
大接地电流系统发生接地故障时，哪一点的零序功率最大，零序功率分布有什么特点?
查看答案
故障点的零序功率最大。在故障线路上，零序功率由线路流向母线，愈靠近变压器中性点接地处，零序功率愈小。
100主观题100 / 305
下面的叙述是否正确：零序功率方向继电器在线路正方向出口发生单相接地故障时的灵敏度低于在线路中间发生单相接地故障时的灵敏度。为什么?
查看答案
错误。因为零序功率在故障点最高，所以保护继电器安装处距故障点越近，动作越灵敏。
101主观题101 / 305
自动重合闸的启动方式有哪几种?
查看答案
自动重合闸有两种启动方式：
1)断路器控制开关位置与断路器位置不对应启动方式；
2)保护启动方式。
1)断路器控制开关位置与断路器位置不对应启动方式；
2)保护启动方式。
102主观题102 / 305
使用单相重合闸时应考虑哪些问题?
查看答案
1)重合闸过程中出现的非全相运行状态，如有可能引起本线路或其他线路的保护误动作时，应采取措施予以防止，例如，退出纵联零序方向保护以及定值躲不过非全相运行的零序电流保护、整定三相不一致保护的动作时间应大于重合闸时间。
2)如电力系统不允许长期非全相运行，为防止断路器一相断开后，由于单相重合闸装置拒绝合闸而造成非全相运行，应采取措施断开三相，并应保证选择性。
103主观题103 / 305
在单相重合闸的过程中，为什么要使高频闭锁式(突变量方向除外)保护实现单跳停信?
查看答案
因为线路单相故障，如果一侧先跳闸，单跳之后保护就返回，而起信元件可能不复归，则收发信机又起动发信，将对侧高频保护闭锁而不能跳闸，所以要实现单跳停信。
104主观题104 / 305
综合重合闸装置采用单相重合闸方式时，发生保护动作区区内A相永久性故障时，请回答保护装置及重合闸装置的动作过程。
查看答案
保护动作跳A相，启动重合闸；重合闸延时到，重合A相，保护加速跳三相。
105主观题105 / 305
说明综合重合闸装置的重合闸时间何时采用长延时，何时采用短延时?
查看答案
有全线速断保护运行时，采用短延时。无全线速断保护运行时，采用长延时。
106主观题106 / 305
下列论述是否正确：为保证重合闸或手动合闸在故障线路时尽快跳闸，应不带延时加速对本线路末端故障有足够灵敏度的零序电流保护的第Ⅱ段或第Ⅲ段。
查看答案
错，应考虑断路器三相触头合闸不同期问题，合闸加速应带0.1s延时。
107主观题107 / 305
在两侧都有电源的线路上采用三相一次重合闸时，线路一侧投入检同期。另一侧投入检无压，为什么检无压侧还要投入检同期?
查看答案
防止检无压侧断路器在正常运行情况下由于某种原因(如误碰、保护误动)跳闸，而对侧断路器并没有跳闸，因此线路上有电压，无法重合。
108主观题108 / 305
二次回路电缆敷设应符合哪些要求?
查看答案
1)合理规划二次电缆的路径，尽可能离开高压母线、避雷器和避雷针的接地点、并联电容器、电容式电压互感器、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度，与运行设备无关的电缆应予拆除。
2)交流电流和交流电压回路、不同交流电压回路、交流和直流回路、强电和弱电回路，以及来自开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
3)双重化配置的保护装置、母差和断路器失灵等重要保护的起动和跳闸回路均应使用各自独立的电缆。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第16题
2)交流电流和交流电压回路、不同交流电压回路、交流和直流回路、强电和弱电回路，以及来自开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
3)双重化配置的保护装置、母差和断路器失灵等重要保护的起动和跳闸回路均应使用各自独立的电缆。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第16题
109主观题109 / 305
全电缆线路是否采用重合闸?为什么?
查看答案
一般不采用。它和架空线不一样，瞬时故障比较少，一般都是绝缘击穿的永久性故障。不但重合闸成功率不高，而且加剧绝缘损坏程度。
110主观题110 / 305
什么叫潜供电流?对重合闸时间有什么影响?
查看答案
当故障相跳开后，另两健全相通过电容耦合和磁感应耦合供给故障点的电流叫潜供电流。潜供电流使故障点的消弧时间延长，因此重合闸的时间必须考虑这一消弧时间的延长。
111主观题111 / 305
单相重合闸方式下，断路器跳闸后，在哪些情况下重合闸不应动作(至少说出4种)?
查看答案
1)运行人员手动跳闸；
2)运行人员手动合闸到故障线路，而随即保护跳闸时；
3)断路器处于不正常状态，如气压或液压降低闭锁重合闸；
4)相间故障或三相故障保护跳闸；
5)母线保护或失灵保护跳闸；
6)同一线路其他断路器重合于故障，并发出闭锁重合闸指令。
2)运行人员手动合闸到故障线路，而随即保护跳闸时；
3)断路器处于不正常状态，如气压或液压降低闭锁重合闸；
4)相间故障或三相故障保护跳闸；
5)母线保护或失灵保护跳闸；
6)同一线路其他断路器重合于故障，并发出闭锁重合闸指令。
112主观题112 / 305
某变电站为3/2接线方式，当线路发生单相故障时，先重合的断路器重合不成功，另一断路器是否还重合?为什么?
查看答案
不再重合，后合断路器有先重闭锁，同时保护也可发永跳令闭锁重合。
113主观题113 / 305
为什么要求在结合滤波器与高频电缆之间串有电容?选择该电容的参数时应考虑哪些因素?
查看答案
1)如果结合滤波器中的变量器和收发信机中的变量器通过高频电缆直连，接地故障时有较大电流穿越。
2)工频地电流的穿越会使变量器铁芯饱和，使发信中断，区外故障时有可能造成正方向侧纵联保护误动，串入电容器为了扼制工频电流。
3)所选电容应对工频呈现高阻抗，对高频影响较小，同时考虑适当的耐压。
2)工频地电流的穿越会使变量器铁芯饱和，使发信中断，区外故障时有可能造成正方向侧纵联保护误动，串入电容器为了扼制工频电流。
3)所选电容应对工频呈现高阻抗，对高频影响较小，同时考虑适当的耐压。
114主观题114 / 305
在继电保护分析中，什么条件下可以将架空输电线路等值为R-L模型?
查看答案
准确的输电线路模型应该是由无穷个π型电路组成(每个π中，既有R、L，又有分布电容C)，故障情况下，分布电容主要对高频成分产生影响。对于电压不是很高、长度不是很长的输电线路，分布电容的影响可以忽略不计；对于长距离、超高压的架空输电线路，分布电容的影响不能忽略。在继电保护中可用低通滤波器将高频信号滤除，同时采用电容电流补偿的方法，则可以将输电线路等值为R-L模型。
115主观题115 / 305
小接地电流系统中，在中性点装设消弧线圈的目的是什么?
查看答案
小接地电流系统发生单相接地故障时，接地点通过的电流是对应电压等级电网的全部对地电容电流，如果此电容电流相当大，就会在接地点产生间歇性电弧，引起过电压，从而使非故障相对地电压极大增加，可能导致绝缘损坏，造成多点接地。在中性点装设消弧线圈的目的是利用消弧线圈的感性电流补偿接地故障的电容电流，使接地故障电流减少，以至自动熄弧，保证继续供电。
116主观题116 / 305
什么叫大接地电流系统?该系统发生接地短路时，零序电流分布取决于什么?
查看答案
系统的零序电抗X0与正序电抗Xl的比值不大于3，且零序电阻R0与正序电抗X1的比值不大于1的系统属于大接地电流系统。大接地电流系统中零序电流是在变压器接地中性点之间的网络中分布，即取决于变压器接地点的分布，并与它们的分支阻抗成反比。
117主观题117 / 305
大接地电流系统中的变压器中性点有的接地，有的不接地，取决于什么因素?
查看答案
变压器中性点是否接地一般考虑如下因素：
1)保证零序保护有足够的灵敏度和较好的选择性，保证接地短路电流的稳定性；
2)为防止过电压损坏设备，应保证在各种操作和自动掉闸使系统解列时，不致造成部分系统变为中性点不接地系统；
3)变压器绝缘水平及结构决定的接地点(如自耦变压器一般为直接接地)。
1)保证零序保护有足够的灵敏度和较好的选择性，保证接地短路电流的稳定性；
2)为防止过电压损坏设备，应保证在各种操作和自动掉闸使系统解列时，不致造成部分系统变为中性点不接地系统；
3)变压器绝缘水平及结构决定的接地点(如自耦变压器一般为直接接地)。
118主观题118 / 305
什么叫对称分量法?
查看答案
由于三相电气量系统是同频率按120°电角布置的对称旋转矢量，当发生不对称时，可以将一组不对称的三相系统分解为三组对称的正序、负序、零序三相系统；反之，将三组对称的正序、负序、零序三相系统也可合成一组不对称三相系统。这种分析计算方法叫对称分量法。
119主观题119 / 305
当大接地电流系统的线路正方向发生非对称接地短路时，我们可以把短路点的电压和电流分解为正、负、零序分量，请问在保护安装处的正序电压、负序电压和零序电压各是多少?
查看答案
正序电压为保护安装处到短路点的阻抗正序压降与短路点的正序电压之和，即正序电流乘以从保护安装处到短路点的正序阻抗加上短路点的正序电压。负序电压为负的负序电流乘以保护安装处母线背后的综合负序阻抗。零序电压为负的零序电流乘以保护安装处母线背后的综合零序阻抗。
120主观题120 / 305
线路零序电抗为什么大于线路正序电抗或负序电抗?
查看答案
线路的各序电抗都是线路某一相自感电抗XL和其他两相对应相序电流所产生互感电抗XM的相量和。对于正序或负序分量而言，因三相幅值相等，相位角互为120 °，任意两相电流正(负)序分量的相量和均与第三相正(负)序分量的大小相等，方向相反，故对于线路的正、负序电抗有X1=X2=XL -XM。而由于零序分量三相同向，零序自感电动势和互感电动势相位相同，故线路的零序电抗XO=XL+2XM，因此线路的零序电抗X0大于线路正序电抗X1或负序电抗X2。
121主观题121 / 305
小接地电流系统发生单相接地故障时其电流、电压有何特点?
查看答案
1)电压：在接地故障点，故障相对地电压为零；非故障相对地电压升高至线电压；三个相间电压的大小与相位不变；零序电压大小等于相电压。
2)电流：非故障线路3I0值等于本线路电容电流；故障线路3I0等于所有非故障线路电容电流之和；接地故障点的3I0等于全系统电容电流之总和。
3)相位：接地故障点的3I0超前于零序电压3U0约90 °
2)电流：非故障线路3I0值等于本线路电容电流；故障线路3I0等于所有非故障线路电容电流之和；接地故障点的3I0等于全系统电容电流之总和。
3)相位：接地故障点的3I0超前于零序电压3U0约90 °
122主观题122 / 305
简述采样定理、采样、采样中断、采样率概念。
查看答案
采样定理的基本内容是，在一个数据采集系统中，如果被采样信号中所含最高频率成分的频率为fmax，则采样频率fs必须大于fmax的2倍，否则将造成频率混叠。
采样是指微机保护中，CPU通过模数转换器获得输入的电压、电流等模拟量(也可以含开关量输入)的过程。
采样中断，为CPU设置一个定时中断，这个中断时间一到，CPU就执行采样过程。即启动A／D转换，并读取A/D转换结果。
当采样周期为TS时，采样率fs=1/Ts
123主观题123 / 305
根据录波图怎样简单判别系统接地故障?
查看答案
1)配合观察相电压、相电流量及零序电流、零序电压的波形变化来综合分析；
2)零序电流、零序电压与某相电流骤升，且同名相电压下降，则可能是该相发生单相接地故障；
3)零序电流、零序电压出现时，某两相电流骤增，且同名相电压减小，则可能发生两相接地故障。
2)零序电流、零序电压与某相电流骤升，且同名相电压下降，则可能是该相发生单相接地故障；
3)零序电流、零序电压出现时，某两相电流骤增，且同名相电压减小，则可能发生两相接地故障。
124主观题124 / 305
在大接地电流系统中发生单相接地故障，从录波图看，该故障相电流有畸变，请问是否可以直接利用对称分量法进行故障分析，为什么?
查看答案
不行。因为对称分量法仅适用于同频率的矢量。因故障相电流有畸变，说明电流含高次谐波分量，不同频率的合成波是不能分解的，只有将畸变电流用付氏级数分解后，将各次谐波分别分解成正、负、零序分量，然后将各次谐波叠加。
125主观题125 / 305
在主控室、保护室柜屏下层的电缆室(或电缆沟道)中敷设等电位地网目的是什么?
查看答案
在主控室、保护室柜屏下层的电缆室(或电缆沟道)中敷设等电位地网，目的在于构建一个等电位面，所有保护装置的参考电位都设置在同一个等电位面上，可有效减少由于参考电位差异所带来的干扰。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第15题
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第15题
126主观题126 / 305
在负序滤过器的输出中为什么常装设5次谐波滤过器，而不装设3次谐波滤过器?
查看答案
因系统中存在5次谐波分量，且5次谐波分量相当于负序分量，所以在负序滤过器中必须将5次谐波滤掉。系统中同样存在3次谐波分量，且3次谐波分量相当于零序分量，它已在滤过器的输入端将其滤掉，不可能有输出，因此在输出中不必装设3次谐波滤过器。
127主观题127 / 305
请表述阻抗继电器的测量阻抗、动作阻抗、整定阻抗的含义。
查看答案
1)测量阻抗是指其测量(感受)到的阻抗，即为通过对加入到阻抗继电器的电压、电流进行运算后所得到的阻抗值；
2)动作阻抗是指能使阻抗继电器临界动作的测量阻抗；
(3)整定阻抗是指编制整定方案时根据保护范围给出的阻抗，阻抗继电器根据该值对应一个动作区域，当测量阻抗进入整定阻抗所对应的动作区域时，阻抗继电器动作。
2)动作阻抗是指能使阻抗继电器临界动作的测量阻抗；
(3)整定阻抗是指编制整定方案时根据保护范围给出的阻抗，阻抗继电器根据该值对应一个动作区域，当测量阻抗进入整定阻抗所对应的动作区域时，阻抗继电器动作。
128主观题128 / 305
为什么说负荷调节效应对系统运行有积极作用?
查看答案
系统中发生有功功率缺额而引起频率下降时，负荷调节效应的存在会使相应的负荷功率也跟着减小，从而对功率缺额起着自动补偿作用，系统才得以稳定在一个较低的频率上继续运行。否则，缺额得不到补偿，变成不再有新的有功功率平衡点，频率势必一直下降，系统必然瓦解。
129主观题129 / 305
方向高频保护中的方向判别元件按什么原则进行整定?
查看答案
采用电流元件作为方向判别元件，按被保护线路末端发生金属性故障时灵敏系数大于3整定。
采用方向阻抗元件作为方向判别元件，按被保护线路末端发生金属性故障时灵敏系数大于2整定。
采用方向阻抗元件作为方向判别元件，按被保护线路末端发生金属性故障时灵敏系数大于2整定。
130主观题130 / 305
建立与完善阻波器、结合滤波器等高频通道加工设备的定期检修制度，落实责任制，消除检修、管理的死区，应注意做到哪些?
查看答案
1)定期检查线路高频阻波器、结合滤波器等设备是否工作在正常状态。
2)对已退役的高频阻波器、结合滤波器和分频滤过器等设备，应及时采取安全隔离措施。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第13题
2)对已退役的高频阻波器、结合滤波器和分频滤过器等设备，应及时采取安全隔离措施。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第13题
131主观题131 / 305
所有涉及直接跳闸的重要回路对中间继电器要求?
查看答案
1)应采用动作电压在额定直流电源电压的55%～70%范围以内的中间继电器。
2)动作功率不低于5W。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第14题
2)动作功率不低于5W。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第14题
132主观题132 / 305
高频闭锁式和允许式保护在发信控制方面有哪些区别(以正、反向故障情况为例说明)?
查看答案
1)发生正向故障时，闭锁式保护发信后，由于正方向元件动作而立即停发闭锁信号。
2)发生正向故障时，允许式保护由正方向元件动作而向对侧发出允许跳闸信号。
3)发生反方向故障时，闭锁式保护长发信闭锁对侧高频保护。
4)发生反方向故障时，允许式保护不发允许跳闸信号。
2)发生正向故障时，允许式保护由正方向元件动作而向对侧发出允许跳闸信号。
3)发生反方向故障时，闭锁式保护长发信闭锁对侧高频保护。
4)发生反方向故障时，允许式保护不发允许跳闸信号。
133主观题133 / 305
简述突变量纵联方向保护的优点。
查看答案
1)不受过渡电阻的影响；
2)不受系统振荡的影响；
3)不受非全相的影响；
4)不受负荷电流的影响；
(5)灵敏度高且无电压死区。
2)不受系统振荡的影响；
3)不受非全相的影响；
4)不受负荷电流的影响；
(5)灵敏度高且无电压死区。
134主观题134 / 305
非全相运行对哪些纵联保护有影响?如何解决非全相运行期间健全相再故障时快速切除故障的问题?
查看答案
非全相运行对采用零序、负序等方向元件作为发停信控制的纵联保护有影响，对判断两侧电流幅值、相位关系的差动等纵联保护无影响。因此，非全相期间应自动将采用零序、负序等方向元件作为发停信控制的纵联保护退出运行，非全相运行期间健全相再故障时，应尽量使用不失去选择性的纵联保护。
135主观题135 / 305
非全相运行对高频闭锁负序功率方向保护有什么影响?
查看答案
当被保护线路某一相断线时，将在断线处产生一个纵向的负序电压，并由此产生负序电流。根据负序等效网络，可定性分析出断相处及线路两端的负序功率方向，即线路两端的负序功率方向同时为负和内部故障时情况一样。因此，在一侧断开的非全相运行情况下，高频负序功率方向保护将误动作。但如果保护使用线路电压互感器，则两端负序功率方向为一正一反，和外部故障时一样，此时保护将处于启动状态，但由于受到高频信号的闭锁而不会误动作。
136主观题136 / 305
使用收发信机的高频闭锁式保护，通道联调时需要做哪些试验?
查看答案
1)工作频率下整条通道传输衰耗测试。
2)输入阻抗测试。
3)两侧发信功率及收信功率。
4)通道裕度的检查。
(5)通道告警电平的调整。
(6)模拟区内故障及正反向区外故障。
(7)远方启动试验检查。
2)输入阻抗测试。
3)两侧发信功率及收信功率。
4)通道裕度的检查。
(5)通道告警电平的调整。
(6)模拟区内故障及正反向区外故障。
(7)远方启动试验检查。
137主观题137 / 305
怎样核对收发信机中通道3dB告警回路电平整定的正确性?
查看答案
在收发信机的通道入口处串入可调衰耗器，先由对侧发送连续高频信号，逐步投入衰耗器，使收发信机的收信电平下降3～4DB，然后对侧停止发信，本侧按下发信按钮，此时告警回路调整到应发告警信号，将衰耗器减少1DB，重复以上试验至不再发告警信号。
138主观题138 / 305
在通道对调试验时，如发现本侧收信裕度超过收发信机的线性工作范围时，应如何处理?
查看答案
可采用两种方法调整：
1)投入本侧收发信机中的衰耗器，使进入收信回路的电平符合厂家规定。但这将影响收发信机的输出功率和收信启动电平，在投入衰耗器后要重新调整收信启动电平。
2)不投衰耗器而采用降低对侧发信功率使本侧收信裕度在收发信机的线性工作范围内。也可在通道上接入大功率的衰耗器。
1)投入本侧收发信机中的衰耗器，使进入收信回路的电平符合厂家规定。但这将影响收发信机的输出功率和收信启动电平，在投入衰耗器后要重新调整收信启动电平。
2)不投衰耗器而采用降低对侧发信功率使本侧收信裕度在收发信机的线性工作范围内。也可在通道上接入大功率的衰耗器。
139主观题139 / 305
对继电保护试验仪器、仪表的管理工作，有哪些规定?
查看答案
1)加强继电保护试验仪器、仪表的管理工作，每1～2年应对微机型继电保护试验装置进行一次全面检测。
2)确保试验装置的准确度及各项功能满足继电保护试验的要求，防止因试验仪器、仪表存在问题而造成继电保护误整定、误试验。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第12题
2)确保试验装置的准确度及各项功能满足继电保护试验的要求，防止因试验仪器、仪表存在问题而造成继电保护误整定、误试验。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P253第12题
140主观题140 / 305
为什么在距离保护的振荡闭锁中采用对称开放或不对称开放?
查看答案
距离保护在振荡时可能会误动作，对于那些在故障发生后短时开放其I、II段的距离保护，当振荡中又发生故障时，就无法快速切除故障。振荡中发生不对称故障和对称故障时的情况是不同的，所以采用对称开放和不对称原理开放距离保护应是较好的选择。
141主观题141 / 305
方向阻抗继电器采用电压记忆量作极化，除了消除死区外，对继电保护特性还带来什么改善?如果采用正序电压极化又有什么优点?
查看答案
反向故障时，继电器暂态特性抛向第一象限，使动作区远离原点，避免因背后母线上经小过渡电阻短路时，受到受电侧电源的助增而失去方向性导致的误动。
正方向故障时，继电器暂态特性为包括电源阻抗的偏移特性，避免相邻线始端经电阻短路使继电器越级跳闸。
在不对称故障时，U1≠0，不存在死区问题。
正方向故障时，继电器暂态特性为包括电源阻抗的偏移特性，避免相邻线始端经电阻短路使继电器越级跳闸。
在不对称故障时，U1≠0，不存在死区问题。
142主观题142 / 305
当距离保护接线路电压互感器时，手动合闸于出口三相短路故障，距离保护能否加速跳闸?为什么?
查看答案
能加速跳闸。因为手动合闸时，合闸触点闭合，将Ⅰ、Ⅱ段阻抗元件和Ⅲ段阻抗元件由方向阻抗切换在带偏移的阻抗元件。所以手动合闸于出口三相短路时，阻抗元件就立即动作，实现手动合闸加速切除故障。
143主观题143 / 305
电气化铁路对常规距离保护有何影响?
查看答案
电铁是单相不对称负荷，使系统中的基波负序分量及电流突变量大大增加；电铁换流的影响，使系统中各次谐波分量骤增。
电流的基波负序分量、突变量以及高次谐波均导致距离保护振荡闭锁频繁开放。
对距离保护的影响是：频繁开放增加了误动作机率；电源开放继电器频繁动作可能使触点烧坏。
电流的基波负序分量、突变量以及高次谐波均导致距离保护振荡闭锁频繁开放。
对距离保护的影响是：频繁开放增加了误动作机率；电源开放继电器频繁动作可能使触点烧坏。
144主观题144 / 305
什么叫断路器失灵保护？
查看答案
断路器失灵保护，在故障元件的继电保护装置动作而其断路器拒绝动作时，它能以较短的时限切除与失灵断路器相邻的其他断路器，以便尽快地将停电范围限制到最小。
出处：电力系统继电保护题库 P205第6题
出处：电力系统继电保护题库 P205第6题
145主观题145 / 305
什么条件下，断路器失灵保护方可启动？
查看答案
下列条件同时具备时失灵保护方可启动：
1）故障设备的保护能瞬时复归的出口继电器动作后不返回；
2）断路器未跳开的判别元件动作。
出处：电力系统继电保护题库 P206第7题
1）故障设备的保护能瞬时复归的出口继电器动作后不返回；
2）断路器未跳开的判别元件动作。
出处：电力系统继电保护题库 P206第7题
146主观题146 / 305

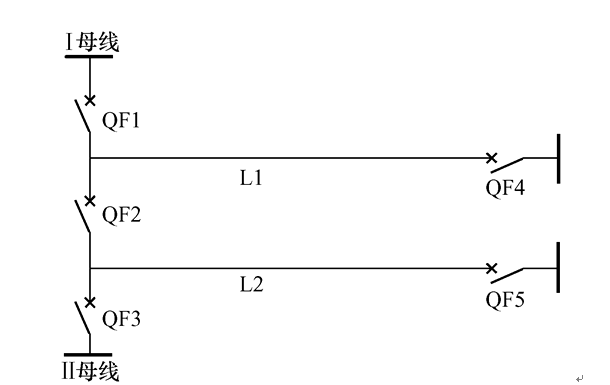

如图，在3/2接线方式下，① QF1的失灵保护应有那些保护起动？② QF2失灵保护动作后应跳开那些断路器？并说明理由。
查看答案
QF1的失灵保护由母线保护、线路L1保护、远方跳闸的保护起动；
QF2失灵保护动作后应跳开QF1、QF3、QF5、QF4，否则无法彻底隔离故障。
出处：电力系统继电保护题库 P205第9题
QF2失灵保护动作后应跳开QF1、QF3、QF5、QF4，否则无法彻底隔离故障。
出处：电力系统继电保护题库 P205第9题
147主观题147 / 305
失灵保护的线路断路器启动回路由什么组成？
查看答案
失灵保护的启动回路由保护动作出口接点和断路器失灵判别元件（电流元件）构成“与”回路所组成。
出处：电力系统继电保护题库 P206第10题
出处：电力系统继电保护题库 P206第10题
148主观题148 / 305
失灵保护的母联断路器启动回路由什么组成？
查看答案
母线差动保护（1母或2母）出口继电器动作接点和母联断路器失灵判别元件（电流元件）构成“与”回路。
出处：电力系统继电保护题库 P206第11题
出处：电力系统继电保护题库 P206第11题
149主观题149 / 305
变压器的不正常运行状态有哪些？
查看答案
1）由外部相间、接地短路引起的过电流；
2）过电压；
3）超过额定容量引起的过负荷；
4）漏油引起的油面降低；
5）冷却系统故障及因此而引起的温度过高；
6）大容量变压器的过励磁和过电压问题等。
出处：电力系统继电保护题库 P206第12题
2）过电压；
3）超过额定容量引起的过负荷；
4）漏油引起的油面降低；
5）冷却系统故障及因此而引起的温度过高；
6）大容量变压器的过励磁和过电压问题等。
出处：电力系统继电保护题库 P206第12题
150主观题150 / 305
造成变压器励磁涌流的主要原因是什么，影响励磁涌流大小的是什么？
查看答案
造成励磁涌流的主要原因是变压器剩磁的存在；影响励磁涌流大小的是电压合闸角α和充电侧系统容量。
出处：电力系统继电保护题库 P206第14题
出处：电力系统继电保护题库 P206第14题
151主观题151 / 305
简述三相变压器空载合闸时励磁涌流的大小及波形特征与哪些因素有关？
查看答案
三相变压器空载合闸的励磁涌流大小和波形与下列因素有关：
1）系统电压大小和合闸初相角；
2）系统等值电抗大小；
3）铁芯剩磁、铁芯结构；
4）铁芯材质（饱和特性、磁滞环）；
5）合闸在高压或低压侧。
出处：电力系统继电保护题库 P206第15题
1）系统电压大小和合闸初相角；
2）系统等值电抗大小；
3）铁芯剩磁、铁芯结构；
4）铁芯材质（饱和特性、磁滞环）；
5）合闸在高压或低压侧。
出处：电力系统继电保护题库 P206第15题
152主观题152 / 305
变压器空载合闸时的励磁涌流有何特点？
查看答案
1）波形有很大成分的非周期分量，往往使涌流偏于时间轴的一侧；
2）包含有大量高次谐波，而以二次谐波为主；
3）涌流波形之间出现间断。
出处：电力系统继电保护题库 P07第16题
2）包含有大量高次谐波，而以二次谐波为主；
3）涌流波形之间出现间断。
出处：电力系统继电保护题库 P07第16题
153主观题153 / 305
变压器差动保护在稳态情况下的不平衡电流产生的原因是什么？
查看答案
1）由于变压器各侧电流互感器型号不同，即各侧电流互感器的励磁电流不同而引起误差而产生的不平衡电流；
2）由于实际的电流互感器变比和计算变比不同引起的不平衡电流；
3）由于改变变压器调压分接头引起的不平衡电流；
4）变压器本身的励磁电流造成的不平衡电流。
出处：电力系统继电保护题库 P207第18题
2）由于实际的电流互感器变比和计算变比不同引起的不平衡电流；
3）由于改变变压器调压分接头引起的不平衡电流；
4）变压器本身的励磁电流造成的不平衡电流。
出处：电力系统继电保护题库 P207第18题
154主观题154 / 305
变压器差动保护在暂态情况下的不平衡电流产生的原因是什么？
查看答案
由于短路电流的非周期分量，主要为电流互感器的励磁电流，使其铁芯饱和，误差增大而引起不平衡电流。
出处：电力系统继电保护题库 P207第19题
出处：电力系统继电保护题库 P207第19题
155主观题155 / 305
变压器差动保护通常采用哪几种方法躲励磁涌流？
查看答案
目前变压器保护主要采用以下方法躲励磁涌流：
1）采用具有速饱和铁芯的差动继电器；
2）鉴别间断角；
3）二次谐波制动；
4）波形不对称制动；
5）励磁阻抗判别。
出处：电力系统继电保护题库 P207第20题
1）采用具有速饱和铁芯的差动继电器；
2）鉴别间断角；
3）二次谐波制动；
4）波形不对称制动；
5）励磁阻抗判别。
出处：电力系统继电保护题库 P207第20题
156主观题156 / 305
在一定的差动动作电流下，从躲过变压器励磁涌流的要求出发，整定二次谐波制动系数以大为好，还是以小为好？为什么？
查看答案
以小为好。因为谐波制动系数是2次谐波电流和基波电流比值的百分数。因此，整定小的谐波制动系数能够更好地躲过励磁涌流。
出处：电力系统继电保护题库 P207第21题
出处：电力系统继电保护题库 P207第21题
157主观题157 / 305
在Y/△接线的变压器选用2次谐波制动原理的差动保护，当空载投入时，由于一次采用了相电流差进行转角，某一相的2次谐波可能很小，为防止误动目前一般采取的是什么措施？该措施有什么缺点？
查看答案
可采用三相“或”闭锁的措施，但存在空投伴随故障时保护动作延时的缺点。
出处：电力系统继电保护题库 P208第22题
出处：电力系统继电保护题库 P208第22题
158主观题158 / 305
谐波制动的变压器保护为什么要设置差动速断元件？
查看答案
设置差动速断元件的主要原因是：为防止在较高的短路电流水平时，由于电流互感器饱和产生高次谐波量增加，产生极大的制动量而使差动保护拒动，因此设置差动速断元件，当短路电流达到4～10倍额定电流时，速断元件不经谐波闭锁快速动作出口。
出处：电力系统继电保护题库 P208第23题
出处：电力系统继电保护题库 P208第23题
159主观题159 / 305
常规差动保护用什么方法来获得幅值平衡，相位平衡？
查看答案
1）主要用选择电流互感器变比来获得电流幅值平衡，其次用选取继电器平衡线圈或调节平衡回路来满足幅值平衡；
2）选择电流互感器二次接线方式来获得相位平衡。
出处：电力系统继电保护题库 P208第24题
2）选择电流互感器二次接线方式来获得相位平衡。
出处：电力系统继电保护题库 P208第24题
160主观题160 / 305
变压器差动保护用的电流互感器，在最大穿越性短路电流时其误差超过10%，此时应采取哪些措施来防止差动保护误动作？
查看答案
此时应采取下列措施：
1）适当地增加电流互感器的变流比；
2）将两组电流互感器按相串联使用；
3）减小电流互感器二次回路负载；
4）在满足灵敏度要求的前提下，适当地提高保护动作电流。
出处：电力系统继电保护题库 P208第25题
1）适当地增加电流互感器的变流比；
2）将两组电流互感器按相串联使用；
3）减小电流互感器二次回路负载；
4）在满足灵敏度要求的前提下，适当地提高保护动作电流。
出处：电力系统继电保护题库 P208第25题
161主观题161 / 305
为什么在Y/△-11变压器中差动保护电流互感器二次在Y侧接成△形，而在△侧接成Y形？
查看答案
Y/△-11接线组别使两侧电流同名相间有30°相位差，即使二次电流数值相等，也有很大的差电流进入差动继电器，为此将变压器Y侧的电流互感器二次接成△形，而将△侧接成Y形，达到相位补偿之目的。
出处：电力系统继电保护题库 P208第26题
出处：电力系统继电保护题库 P208第26题
162主观题162 / 305
变压器接线形式为Y/△-5的差动继电器，为了实现相位补偿，其电流互感器二次应怎样接线；当Y侧负荷P≠0，Q = 0（电流以母线流向变压器为正）。以Y侧UA电压为基准，流入继电器的IA电流相位如何？
查看答案
电流互感器二次按△-5/Y-12接线。IA电流滞后UA150°。
出处：电力系统继电保护题库 P208第27题
出处：电力系统继电保护题库 P208第27题
163主观题163 / 305
简述变压器过励磁后对差动保护有哪些影响？如何克服？
查看答案
变压器过励磁后，励磁电流急剧增加，使差电流相应加大，差动保护可能误动。可采取5次谐波制动方案，也可提高差动保护定值，躲过过励磁产生的不平衡电流。
出处：电力系统继电保护题库 P208第28题
出处：电力系统继电保护题库 P208第28题
164主观题164 / 305
为什么变压器纵差保护能反应绕组匝间短路？而发电机纵差保护不能反应匝间短路？
查看答案
变压器某侧绕组匝间短路时，该绕组的匝间短路部分可视为出现了一个新的短路绕组，使差流变大，当达到整定值时差动就会动作。
由于变压器有磁耦合关系且有每相不少于两个绕组，匝间短路时I 0，而发电机没有磁耦合关系且每相只有一个绕组，绕组匝间短路时I = 0，没有差流，保护不动作。
出处：电力系统继电保护题库 P209第29题
由于变压器有磁耦合关系且有每相不少于两个绕组，匝间短路时I 0，而发电机没有磁耦合关系且每相只有一个绕组，绕组匝间短路时I = 0，没有差流，保护不动作。
出处：电力系统继电保护题库 P209第29题
165主观题165 / 305
自耦变的零序差动保护为什么带负荷检查困难？
查看答案
1）安装于变压器的中性线上的零序电流互感器，由于正常时中性线无电流，零序电流互感器二次不能带负荷检查。
2）安装于公共绕组的三相电流互感器构成的零序电流滤过器，正常负荷下接入继电器的引线无电流，要在电流互感器安装处分相进行电流相位检验，比较麻烦。
3）安装于自耦绕组的两侧的电流互感器接线同2），也有类似问题。
出处：电力系统继电保护题库 P209第30题
2）安装于公共绕组的三相电流互感器构成的零序电流滤过器，正常负荷下接入继电器的引线无电流，要在电流互感器安装处分相进行电流相位检验，比较麻烦。
3）安装于自耦绕组的两侧的电流互感器接线同2），也有类似问题。
出处：电力系统继电保护题库 P209第30题
166主观题166 / 305
变压器纵差保护主要反映何种故障，瓦斯保护主要反映何种故障和异常？
查看答案
纵差保护主要反映变压器绕组、引线的相间短路，及大接地电流系统侧的绕组、引出线的接地短路。
瓦斯保护主要反映变压器绕组匝间短路及油面降低、铁芯过热等本体内的任何故障。
出处：电力系统继电保护题库 P209第32题
瓦斯保护主要反映变压器绕组匝间短路及油面降低、铁芯过热等本体内的任何故障。
出处：电力系统继电保护题库 P209第32题
167主观题167 / 305
为什么差动保护不能代替瓦斯保护？
查看答案
瓦斯保护能反应变压器油箱内的任何故障，如铁芯过热烧伤、油面降低等，但差动保护对此无反应。又如变压器绕组发生少数线匝的匝间短路，虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击，但表现在相电流上其量值却不大，因此差动保护没有反应，但瓦斯保护对此却能灵敏地加以反应，这就是差动保护不能代替瓦斯保护的原因。
出处：电力系统继电保护题库 P209第33题
出处：电力系统继电保护题库 P209第33题
168主观题168 / 305
什么情况下变压器应装设瓦斯保护？
查看答案
0.8MVA及以上油浸式变压器和0.4MVA及以上车间内油浸式变压器，均应装设瓦斯保护；当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作发信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。带负荷调压的油浸式变压器的调压装置，亦应装设瓦斯保护。
出处：电力系统继电保护题库 P210第34题
出处：电力系统继电保护题库 P210第34题
169主观题169 / 305
变压器新安装或大修后，投入运行发现：轻瓦斯继电器动作频繁，试分析动作原因和处理办法。
答
1）轻瓦斯的动作原因：可能在投运前未将空气排除，当变压器运行后，因温度上升，形成油的对流，内部储存的空气逐渐上升，空气压力造成轻瓦斯动作。
2）处理方法：应收集气体并进行化验，密切注意变压器运行情况，如：温度变化，电流、电压数值及音响有何异常，如上述化验和观察未发现异常，故可将气体排除后继续运行。
出处：电力系统继电保护题库 P210第37题
答
1）轻瓦斯的动作原因：可能在投运前未将空气排除，当变压器运行后，因温度上升，形成油的对流，内部储存的空气逐渐上升，空气压力造成轻瓦斯动作。
2）处理方法：应收集气体并进行化验，密切注意变压器运行情况，如：温度变化，电流、电压数值及音响有何异常，如上述化验和观察未发现异常，故可将气体排除后继续运行。
出处：电力系统继电保护题库 P210第37题
查看答案
170主观题170 / 305
大接地电流系统中对变压器接地后备保护的基本要求是什么？
查看答案
较完善的变压器接地后备保护应符合以下基本要求：
1）与线路保护配合在切除接地故障中做系统保护的可靠后备；
2）保证任何一台变压器中性点不遭受过电压；
3）尽可能有选择地切除故障，避免全站停电；
4）尽可能采用独立保护方式，不要公用保护方式，以免因“三误”造成多台变压器同时掉闸。
出处：电力系统继电保护题库 P210第38题
1）与线路保护配合在切除接地故障中做系统保护的可靠后备；
2）保证任何一台变压器中性点不遭受过电压；
3）尽可能有选择地切除故障，避免全站停电；
4）尽可能采用独立保护方式，不要公用保护方式，以免因“三误”造成多台变压器同时掉闸。
出处：电力系统继电保护题库 P210第38题
171主观题171 / 305
主变零序后备保护中零序过流与放电间隙过流是否同时工作？各在什么条件下起作用？
查看答案
1）两者不同时工作；
2）当变压器中性点接地运行时零序过流保护起作用，间隙过流应退出；
3）当变压器中性点不接地时，放电间隙过流起作用，零序过流保护应退出。
出处：电力系统继电保护题库 P210第39题
2）当变压器中性点接地运行时零序过流保护起作用，间隙过流应退出；
3）当变压器中性点不接地时，放电间隙过流起作用，零序过流保护应退出。
出处：电力系统继电保护题库 P210第39题
172主观题172 / 305
某Y0/△-11接线的变压器Y侧发生单相接地故障，其△侧的零序电流如何分布？
查看答案
在变压器△侧绕组形成零序环流，但△侧的出线上无零序电流。
出处：电力系统继电保护题库 P211第40题
出处：电力系统继电保护题库 P211第40题
173主观题173 / 305
Y0/△-11接线的降压变压器，在三角形侧发生单相接地故障时，装于星形侧的零序电流保护可能会误动吗？
查看答案
因为星形侧基本没有零序电流所以不会误动。
出处：电力系统继电保护题库 P211第41题
出处：电力系统继电保护题库 P211第41题
174主观题174 / 305
为何自耦变压器的零序电流保护不能接在中性点电流互感器上？
查看答案
分析表明，当系统接地短路时，该中性点的电流既不等于高压侧 ，也不等于中压侧 ，所以各侧零序保护只能接至其出口电流互感器构成的零序电流回路而不能接在中性点电流互感器上。
出处：电力系统继电保护题库 P211第43题
出处：电力系统继电保护题库 P211第43题
175主观题175 / 305
试叙述过电流保护为什么要加装低电压闭锁？什么样的过电流保护加装闭锁？
查看答案
过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。因此为了提高过流保护在发生短路故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。不能满足灵敏度的要求过流保护应加装低电压闭锁。
出处：电力系统继电保护题库 P211第44题
出处：电力系统继电保护题库 P211第44题
176主观题176 / 305
自耦变压器的接线形式为Y0自耦/△三侧，其过负荷保护如何配置，为什么？
查看答案
自耦变的自耦两侧和△侧及公共绕组均应装设过负荷保护。
原因：自耦变一般应用于超高压网络，作为联络变压器，各侧都有过负荷的可能。另外，带自耦的高中压侧可能没有过负荷，而公共绕组由于额定容量S=（1-1/N）Se，可能过负荷。因此，公共绕组及自耦变各侧均应装设过负荷。
出处：电力系统继电保护题库 P211第47题
原因：自耦变一般应用于超高压网络，作为联络变压器，各侧都有过负荷的可能。另外，带自耦的高中压侧可能没有过负荷，而公共绕组由于额定容量S=（1-1/N）Se，可能过负荷。因此，公共绕组及自耦变各侧均应装设过负荷。
出处：电力系统继电保护题库 P211第47题
177主观题177 / 305
某强电源点的高备变接于220kV系统，变压器中性点直接接地，其高压侧装过电流速断保护，定值按躲过厂用电自启动负荷电流整定，试问220kV接地故障时该保护是否有误动的可能？为什么？
查看答案
①有可能误动。②因为220kV系统接地故障时，分配给该变压器的零序电流反映到相电流回路的电流可能大于电流速断定值而误动。
出处：电力系统继电保护题库 P212第48题
出处：电力系统继电保护题库 P212第48题
178主观题178 / 305
为尽可能减少正常运行及转代时段的变压器保护死区，请简述如何布置或选用电流互感器。
查看答案
电流互感器选用断路器外附电流互感器，不宜使用套管电流互感器，转代时，电流回路也切换至旁路断路器的外附电流互感器。
出处：电力系统继电保护题库 P212第49题
出处：电力系统继电保护题库 P212第49题
179主观题179 / 305
继电保护“三误"指什么?防范“三误”事故的有效措施是什么?
查看答案
1)误碰、误接线、误整定。
2)严格执行继电保护现场标准化作业指导书，按照规范化的作业流程及规范化的质量标准，执行规范化的安全措施，完成规范化的工作内容，是防止继电保护人员“三误”事故的有效措施。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第10题
2)严格执行继电保护现场标准化作业指导书，按照规范化的作业流程及规范化的质量标准，执行规范化的安全措施，完成规范化的工作内容，是防止继电保护人员“三误”事故的有效措施。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第10题
180主观题180 / 305
电力系统中为什么采用低频低压解列装置？
查看答案
功率缺额的受端小电源系统中，当大电源切除后，发、供功率严重不平衡，将造成频率或电压的降低，如用低频减载不能满足发供电安全运行时，须在发供平衡的地点装设低频低压解列装置。
出处：电力系统继电保护题库 P216第76题
出处：电力系统继电保护题库 P216第76题
181主观题181 / 305
低频减载装置中，滑差闭锁功能的作用是什么？
查看答案
防止系统内大机组启动或短路故障引起的电压反馈而误动作。
出处：电力系统继电保护题库 P216第77题
出处：电力系统继电保护题库 P216第77题
182主观题182 / 305
低频减载装置防误动的闭锁措施有哪些？
查看答案
有4种（或5种）闭锁措施：即时限闭锁、频率闭锁、滑差闭锁、电压闭锁、（电流闭锁）。
出处：电力系统继电保护题库 P216第78题
出处：电力系统继电保护题库 P216第78题
183主观题183 / 305
低频自动减载中关于基本轮与特殊轮切除容量按什么原则考虑？
查看答案
1）第一种考虑：基本轮仅作为防止频率下降，特殊轮作为恢复频率。
2）第二种考虑：基本轮作为恢复频率，特殊轮仅作为基本轮的后备。
出处：电力系统继电保护题库 P216第79题
2）第二种考虑：基本轮作为恢复频率，特殊轮仅作为基本轮的后备。
出处：电力系统继电保护题库 P216第79题
184主观题184 / 305
基建验收有哪些要求?
查看答案
1)验收方应根据有关规程、规定及反事故措施要求制定详细的验收标准。
2)应保证合理的设备验收时间，确保验收质量。
3)必须进行所有保护整组检查，模拟故障检查保护压板的唯一对应关系，避免有任何寄生回路存在。
4)对于新投设备，做整组试验时，应按规程要求把被保护设备的各套保护装置串接在一起进行。应按相关规程要求，检验线路和主设备的所有保护之间的相互配合关系，对线路纵联保护还应与线路对侧保护进行一一对应的联动试验。
5)应认真检查继电保护及安全自动装置、站端后台、调度端的各种保护动作、异常等相关信号的齐全、准确、一致，符合设计和装置原理。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第9题
2)应保证合理的设备验收时间，确保验收质量。
3)必须进行所有保护整组检查，模拟故障检查保护压板的唯一对应关系，避免有任何寄生回路存在。
4)对于新投设备，做整组试验时，应按规程要求把被保护设备的各套保护装置串接在一起进行。应按相关规程要求，检验线路和主设备的所有保护之间的相互配合关系，对线路纵联保护还应与线路对侧保护进行一一对应的联动试验。
5)应认真检查继电保护及安全自动装置、站端后台、调度端的各种保护动作、异常等相关信号的齐全、准确、一致，符合设计和装置原理。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第9题
185主观题185 / 305
在母线电流差动保护中，为什么要采用电压闭锁元件？怎样闭锁？
查看答案
为了防止差动继电器误动作或误碰出口中间继电器造成母线保护误动作，故采用电压闭锁元件。它利用接在每组母线电压互感器二次侧上的低电压继电器和零序过电压继电器实现。三只低电压继电器反应各种相间短路故障，零序过电压继电器反应各种接地故障。利用电压元件对母线保护进行闭锁，接线简单。防止母线保护误动接线是将电压重动继电器的触点串接在各个跳闸回路中。这种方式如误碰出口中间继电器不会引起母线保护误动作，因此被反措要求采用。
出处：电力系统继电保护题库 P218第6题
出处：电力系统继电保护题库 P218第6题
186主观题186 / 305
为什么设置母线充电保护？
查看答案
母线差动保护应保证在一组母线或某一段母线合闸充电时，快速而有选择地断开有故障的母线。
为了更可靠地切除被充电母线上的故障，在母联断路器或母线分段断路器上设置相电流或零序电流保护，作为母线充电保护。
母线充电保护接线简单，在定值上可保证高的灵敏度。在有条件的地方，该保护可以作为专用母线单独带新建线路充电的临时保护。
母线充电保护只在母线充电时投入，当充电良好后，应及时停用。
出处：电力系统继电保护题库 P218第7题
为了更可靠地切除被充电母线上的故障，在母联断路器或母线分段断路器上设置相电流或零序电流保护，作为母线充电保护。
母线充电保护接线简单，在定值上可保证高的灵敏度。在有条件的地方，该保护可以作为专用母线单独带新建线路充电的临时保护。
母线充电保护只在母线充电时投入，当充电良好后，应及时停用。
出处：电力系统继电保护题库 P218第7题
187主观题187 / 305
某双母线接线形式的变电站中，装设有母差保护和失灵保护，当一组母线电压互感器出现异常需要退出运行时，是否允许母线维持正常方式且仅将电压互感器二次并列运行？为什么？
查看答案
不允许，此时应将母线倒为单母线方式或将母联断路器闭锁，而不能仅简单将电压互感器二次并列运行。因为如果一次母线为双母线方式且母联断路器能够正常跳开，使用单组电压互感器且电压互感器二次并列运行时，当无电压互感器母线上的线路故障且断路器失灵时，失灵保护将断开母联断路器，此时，非故障母线的电压恢复，尽管故障元件依然还在母线上，但由于复合电压闭锁的作用，将可能使得失灵保护无法动作出口。
出处：电力系统继电保护题库 P218第8题
出处：电力系统继电保护题库 P218第8题
188主观题188 / 305
330kV/110kV/35kV变压器绕组为Y0/Y0/△-11接线，35kV侧没负荷，也没引线，变压器实际当作双绕组变用，采用的保护为微机双侧差动。问这台变压器差动的二次电流需不需要转角（内部转角或外部转角），为什么？
查看答案
对高、中压侧二次电流必须进行转角。
一次变压器内部有一个内三角绕组，在电气特性上相当于把三次谐波和零序电流接地，使之不能传变。二次接线电气特性必须和一次特性一致，所以必须进行转角，无论是采用内部软件转角方式还是外部回路转角方式。
若不转角，当外部发生不对称接地故障时，差动保护会误动。
出处：电力系统继电保护题库 P226第26题
一次变压器内部有一个内三角绕组，在电气特性上相当于把三次谐波和零序电流接地，使之不能传变。二次接线电气特性必须和一次特性一致，所以必须进行转角，无论是采用内部软件转角方式还是外部回路转角方式。
若不转角，当外部发生不对称接地故障时，差动保护会误动。
出处：电力系统继电保护题库 P226第26题
189主观题189 / 305
简要写出智能变电站的调试流程。
查看答案
1)调试单位根据自动化系统工程要求编写现场调试方案。
2)系统集成单位负责自动化系统组建、配置和二次设备互操作测试工作。
3)调试单位按调试方案开展现场调试工作并记录调试数据和调试报告编写。
4)调试单位配合用户完成现场试验见证、关键节点验收和基建竣工验收工作并完成缺陷整改闭环
5)调试单位负责或配合业主单位完成送电试验。
6)调试单位向建设、运行单位实施资料移交工作。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第4.1条
2)系统集成单位负责自动化系统组建、配置和二次设备互操作测试工作。
3)调试单位按调试方案开展现场调试工作并记录调试数据和调试报告编写。
4)调试单位配合用户完成现场试验见证、关键节点验收和基建竣工验收工作并完成缺陷整改闭环
5)调试单位负责或配合业主单位完成送电试验。
6)调试单位向建设、运行单位实施资料移交工作。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第4.1条
190主观题190 / 305
智能变电站自动化系统投入运行前，调试工作组应向建设、运行单位移交资料，移交资料包括哪些？
查看答案
1)现场调试报告；
2)变电站配置描述文件；
3)自动化系统相关策略文件；
4)自动化系统已执行定值单；
5)远动信息表文件；
6)网络设备配置文件。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第7.2条
2)变电站配置描述文件；
3)自动化系统相关策略文件；
4)自动化系统已执行定值单；
5)远动信息表文件；
6)网络设备配置文件。
出处：Q GDW 10431-2016 智能变电站自动化系统现场调试导则第7.2条
191主观题191 / 305
自耦变压器过负荷保护比非自耦变压器更要注意什么？
查看答案
自耦变压器高、中、低三个绕组的电流分布，过载情况与三侧之间传输功率的方向有关，因而自耦变压器的最大允许负载（最大通过容量）和过载情况除与各绕组的容量有关外，还与其运行方式直接相关。特别是高、低压侧同时向中压侧传输功率时，会在三侧均未过载的情况下，其公共绕组却已过载，因此，应装设公共绕组过负荷保护。
出处：电力系统继电保护题库 P229第35题
出处：电力系统继电保护题库 P229第35题
192主观题192 / 305
电压互感器在运行中为什么要严防二次侧短路？
查看答案
电压互感器是一个内阻极小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。当二次短路时，负载阻抗为零，将产生很大的短路电流，会将电压互感器烧坏。
出处：电力系统继电保护题库P282第1题
出处：电力系统继电保护题库P282第1题
193主观题193 / 305
为什么要限制电压互感器的二次负荷，电压互感器二次熔丝（或快分开关）应如何选择？
查看答案
1）电压互感器的准确等级是相对一定的负荷定的，增加电压互感器的二次负荷，二次电压会降低，其测量误差增大。同时增加负荷会使电压互感器至控制室的二次电缆压降也相应增大。
2）一般电压互感器的二次侧熔丝（快分开关）应按最大负荷电流的1.5倍选择。
出处：电力系统继电保护题库P282第2题
2）一般电压互感器的二次侧熔丝（快分开关）应按最大负荷电流的1.5倍选择。
出处：电力系统继电保护题库P282第2题
194主观题194 / 305
电压互感器的零序电压回路是否装设熔断器，为什么？
查看答案
不能。因为正常运行时，电压互感器的零序电压回路无电压，不能监视熔断器是否断开，一旦熔丝熔断了，而系统发生接地故障，则使用外部3U0的保护将会不正确动作。
出处：电力系统继电保护题库P282第3题
出处：电力系统继电保护题库P282第3题
195主观题195 / 305
有人说：“电流互感器无论在什么情况下都能接近于一个恒流源”，这种说法对吗？为什么？
查看答案
这种说法不对。电流互感器只有在接入一定的负载（在容量允许范围内）或二次短路，才接近一个恒流源。电流互感器二次接入很大的阻抗或开路时，铁芯饱和，其励磁阻抗降低，就不是一个恒流源了。
出处：电力系统继电保护题库P283第6题
出处：电力系统继电保护题库P283第6题
196主观题196 / 305
为了防止继电保护事故，基建单位至少提供哪些资料?
查看答案
1)一次设备实测参数；通道设备的参数和试验数据、通道时延等(包括接口设备、高频电缆、阻波器、结合滤波器、耦合电容器等)
2)电流互感器的试验数据(如变比、伏安特性及10%误差计算等)
3)电压、电流互感器的变比、极性、直流电阻、伏安特性等实测数据
4)保护装置及相关二次交、直流和信号回路的绝缘电阻的实测数据
5)瓦斯继电器试验报告；全部保护竣工图纸(含设计变更)
6)保护调试报告、二次回路检测报告以及调度机构整定计算所必需的其他资料。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第8题
2)电流互感器的试验数据(如变比、伏安特性及10%误差计算等)
3)电压、电流互感器的变比、极性、直流电阻、伏安特性等实测数据
4)保护装置及相关二次交、直流和信号回路的绝缘电阻的实测数据
5)瓦斯继电器试验报告；全部保护竣工图纸(含设计变更)
6)保护调试报告、二次回路检测报告以及调度机构整定计算所必需的其他资料。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第8题
197主观题197 / 305
电流互感器伏安特性试验的目的是什么？
查看答案
1）了解电流互感器本身的磁化特性，判断是否符合要求；
2）是目前可以发现线匝层间短路唯一可靠的方法，特别是二次绕组短路圈数很少时。
出处：电力系统继电保护题库P283第9题
2）是目前可以发现线匝层间短路唯一可靠的方法，特别是二次绕组短路圈数很少时。
出处：电力系统继电保护题库P283第9题
198主观题198 / 305
做电流互感器二次空载伏安特性，除接线和使用仪表正确外，应特别注意什么？
查看答案
整个升压过程要平稳，防止电压摆动，如某一点电压摆动，应均匀下降电压至零，另行升压，防止因剩磁使电流读数不准。升压至曲线拐点处（即电流互感器开始饱和），应多录取几点数据，便于曲线绘制。
出处：电力系统继电保护题库P283第10题
出处：电力系统继电保护题库P283第10题
199主观题199 / 305
电流互感器的二次负载阻抗如果超过了其允许的二次负载阻抗，为什么准确度就会下降？
查看答案
电流互感器二次负载阻抗的大小对互感器的准确度有很大影响。这是因为，如果电流互感器二次负载阻抗增加得很多，超出了所容许的二次负载阻抗时，励磁电流的数值就会大大增加，而使铁芯进入饱和状态，在这种情况下，一次电流的很大一部分将用来提供励磁电流，从而使互感器的误差大为增加，其准确度就随之下降了。
出处：电力系统继电保护题库P283第11题
出处：电力系统继电保护题库P283第11题
200主观题200 / 305
电流互感器10%误差不满足要求时，可采取哪些措施？
查看答案
1）增加二次电缆截面；
2）串接备用电流互感器使允许负载增加1倍；
3）改用伏安特性较高的二次绕组；
4）提高电流互感器变比。
出处：电力系统继电保护题库P284第12题
2）串接备用电流互感器使允许负载增加1倍；
3）改用伏安特性较高的二次绕组；
4）提高电流互感器变比。
出处：电力系统继电保护题库P284第12题
201主观题201 / 305
为防止外部短路暂态过程中纵差保护误动，对于使用5P或10P电流互感器应注意什么？
查看答案
1）注意各侧互感器二次负载的平衡；
2）适当选择互感器一次额定电流，减小短路电流倍数；
3）适当增大互感器额定容量，减小二次负载。
出处：电力系统继电保护题库P284第13题
2）适当选择互感器一次额定电流，减小短路电流倍数；
3）适当增大互感器额定容量，减小二次负载。
出处：电力系统继电保护题库P284第13题
202主观题202 / 305
请问电流互感器为什么有角度误差？
查看答案
由于励磁阻抗与负载阻抗的阻抗角不同，从而造成角度误差。
出处：电力系统继电保护题库P284第15题
出处：电力系统继电保护题库P284第15题
203主观题203 / 305
为什么有些保护用的电流互感器的铁芯，在磁回路中留有小气隙？
查看答案
为了使在重合闸过程中，铁芯中的剩磁很快消失，以免重合于永久性故障时，有可能造成铁芯磁饱和。
出处：电力系统继电保护题库P284第16题
出处：电力系统继电保护题库P284第16题
204主观题204 / 305
电流互感器在运行中为什么要严防二次侧开路？
查看答案
若二次侧开路，二次电流的去磁作用消失，其一次电流完全变成励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和和状态，加之二次绕组的匝数很多，就会在二次绕组两端产生很高的电压，不但可能损坏二次绕组的绝缘，而且严重危及人身和设备的安全。
出处：电力系统继电保护题库P284第17题
出处：电力系统继电保护题库P284第17题
205主观题205 / 305
某线路在合上断路器后由盘表读得以下数据：线路电压500kV；有功功率为0；受无功300Mvar。已知线路电流互感器变比为1250/1，如此时需要在某一套线路保护盘上进行相量检查，请问若该保护的交流回路接线正确，所测的结果应该怎样？
查看答案
由有功功率为0；受无功300MvAr可判断：线路处在充电状态，即本侧断路器合上，对侧断路器未合。
若该保护的交流回路接线正确，则应有电压互感器二次相电压为58V左右、各相电压之间的夹角为120°、正相序；电流互感器二次电流约为277mA左右、各相电流之间的夹角为120°、正相序；电流超前电压约90°。
若该保护的交流回路接线正确，则应有电压互感器二次相电压为58V左右、各相电压之间的夹角为120°、正相序；电流互感器二次电流约为277mA左右、各相电流之间的夹角为120°、正相序；电流超前电压约90°。
206主观题206 / 305
在发生直流两点接地时，请问对断路器和熔丝有可能会造成什么后果？
查看答案
1）可能造成断路器误跳闸或拒动；
2）可能造成熔丝熔断。
出处：电力系统继电保护题库P285第23题
207主观题207 / 305
电压互感器二次回路断线，哪些继电器或保护装置可能误动作？
查看答案
一相、两相或三相回路断线；低压继电器、距离保护阻抗元件将会误动作，功率方向继电器将因潜动而误动。一相、两相断线，负序电压继电器将误动。
出处：电力系统继电保护题库P285第24题
出处：电力系统继电保护题库P285第24题
208主观题208 / 305
电压互感器开口三角侧断线和短路，将有什么危害？
查看答案
断线和短路，将会使这些接入开口三角电压的保护在接地故障中拒动，用于绝缘监视的继电器不能正确反应一次接地问题；开口三角短路，还会使绕组在接地故障中过流而烧坏电压互感器。
出处：电力系统继电保护题库P285第25题
出处：电力系统继电保护题库P285第25题
209主观题209 / 305
能否以测量3U0回路是否有不平衡电压的方法，来确认零序电压回路良好？为什么？
查看答案
不能。如外界磁场对电缆有感应，即使电缆断线在3U0回路也可能有感应电压。
210主观题210 / 305
请问，怎样选择电压互感器二次回路的熔断器？
查看答案
1）熔断器的熔丝必须保证在二次电压回路内发生短路时，其熔断的时间小于保护装置的动作时间；
2）熔断器的容量应满足在最大负荷时不熔断。
出处：电力系统继电保护题库P286第27题
211主观题211 / 305
直流中间继电器的消弧回路有哪几种？
查看答案
1）对于110V、220V电压的中间继电器，可在其动作线圈上并入经电阻和反向二极管串联的回路，或并入经电阻和电容串联的回路（对动作时间无严格要求时）。
2）对弱电回路的小型中间，可在其线圈上并入一反向二极管。
出处：电力系统继电保护题库P286第30题
2）对弱电回路的小型中间，可在其线圈上并入一反向二极管。
出处：电力系统继电保护题库P286第30题
212主观题212 / 305
断路器操作箱中防跳继电器的作用是什么？
查看答案
防止在接点粘连的情况下，跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。
出处：电力系统继电保护题库P286第31题
出处：电力系统继电保护题库P286第31题
213主观题213 / 305
电压互感器二次中性线两点接地，在系统正常运行或系统中发生两相短路时，对保护装置的动作行为是否有影响？
查看答案
电压互感器二次中性线两点接地，在系统正常运行时，由于三相电压对称，无零序分量，不会造成站内两点之间产生地电位差，因此不会对保护装置的测量电压及其动作行为产生影响；同理，在系统发生相间故障时，只要不是接地故障，就不会对保护装置的动作行为产生影响。
出处：电力系统继电保护题库P286第32题
出处：电力系统继电保护题库P286第32题
214主观题214 / 305
请问，为防止变压器后备阻抗保护电压断线误动，应该采取什么措施？
查看答案
必须采取以下措施：
1）装设电压断线闭锁装置；
2）装设电流突变量元件或负序电流突变量元件作为启动元件。
出处：电力系统继电保护题库P287第35题
1）装设电压断线闭锁装置；
2）装设电流突变量元件或负序电流突变量元件作为启动元件。
出处：电力系统继电保护题库P287第35题
215主观题215 / 305
简述智能变电站继电保护“直接采样、直接跳闸”的含义？
查看答案
“直接采样”就是智能电子设备不经过以太网交换机而以点对点光纤直联方式进行采样值(SV)的数字化采样传输。
“直接跳闸”是指智能电子设备间不经过以太网交换机而以点对点光纤直联方式并用GOOSE进行跳合闸信号的传输。
出处：智能变电站继电保护题库 P208第1题
“直接跳闸”是指智能电子设备间不经过以太网交换机而以点对点光纤直联方式并用GOOSE进行跳合闸信号的传输。
出处：智能变电站继电保护题库 P208第1题
216主观题216 / 305
基于IEC61850-9-2的插值再采样同步必须具备哪几个基本条件？
查看答案
1)一次被测值发生到采样值报文开始传输的延时稳定；
2)报文的发送、传输和接受处理的抖动延时小于10μs；
3)间隔层设备能精确记录采样值接收时间；
4)通信规约符合IEC61850-9-2，满足互操作性要求；
5)报文数据集中增加互感器采样延时数据。
出处：智能变电站继电保护题库 P208第2题
2)报文的发送、传输和接受处理的抖动延时小于10μs；
3)间隔层设备能精确记录采样值接收时间；
4)通信规约符合IEC61850-9-2，满足互操作性要求；
5)报文数据集中增加互感器采样延时数据。
出处：智能变电站继电保护题库 P208第2题
217主观题217 / 305
智能变电站的保护设计应遵循什么原则?
查看答案
1)智能变电站的保护设计应遵循“直接采样、直接跳闸”、“独立分散”、“就地化
布置”原则。
2)应特别注意防止智能变电站同时失去多套保护的风险。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第7题
218主观题218 / 305
根据Q/GDW 396-2009《IEC 61850工程继电保护应用模型》，GOOSE通信机制如何判断链路中断？
查看答案
每一帧GOOSE报文中都携带了允许生存时间(TimE Allow to LivE)，GOOSE接收方在2倍允许生存时间内没有收到下一帧GOOSE报文则判断链路中断。
出处：智能变电站继电保护题库 P208第5题
出处：智能变电站继电保护题库 P208第5题
219主观题219 / 305
如何判断SV数据是否有效？
查看答案
SV 采样值报文接收方应根据对应采样值报文中的 vAliDity、tEst品质位，来判断采样数据是否有效，以及是否为检修状态下的采样数据。
出处：智能变电站继电保护题库 P210第10题
出处：智能变电站继电保护题库 P210第10题
220主观题220 / 305
简述智能变电站通信状态监视检查项目
查看答案
1)检查所有站控层设备与智能电子装置通信中断告警功能；
2)检查所有智能电子装置之间的GOOSE通信告警功能；
3)检查所有间隔层装置与合并单元之间的采样值传输通信告警功能。
出处：智能变电站继电保护题库 P210第12题
221主观题221 / 305
请列举智能化变电站中不破坏网络结构(不插拔光纤)的二次回路隔离措施？
查看答案
1)断开智能终端跳、合闸出口硬压板；
2)投入间隔检修压板，利用检修机制隔离检修间隔及运行间隔；
3)退出相关发送及接收装置的软压板；
出处：智能变电站继电保护题库 P211第13题
2)投入间隔检修压板，利用检修机制隔离检修间隔及运行间隔；
3)退出相关发送及接收装置的软压板；
出处：智能变电站继电保护题库 P211第13题
222主观题222 / 305
逻辑节点LLN0里可以包含哪些内容，列举至少四种。
查看答案
1)数据集(DAtA SEt)；
2)报告控制块(Report Control)；
3)GOOSE控制块(GSE Control)；
4)SMV控制块(SMV Control)；
5)定值控制块(Setting Control)。
出处：智能变电站继电保护题库 P211第14题
2)报告控制块(Report Control)；
3)GOOSE控制块(GSE Control)；
4)SMV控制块(SMV Control)；
5)定值控制块(Setting Control)。
出处：智能变电站继电保护题库 P211第14题
223主观题223 / 305
请论述报告服务中的各类触发条件dchg、qchg、dupd、Integrity、GI的含义
查看答案
DChG：数据值变化触发报告上送
Qchg：品质属性变化引起的报告上送
Dupd：数据值刷新引起的报告上送
Integrity：数据周期上送标识
GI：总召唤上送
出处：智能变电站继电保护题库 P211第15题
Qchg：品质属性变化引起的报告上送
Dupd：数据值刷新引起的报告上送
Integrity：数据周期上送标识
GI：总召唤上送
出处：智能变电站继电保护题库 P211第15题
224主观题224 / 305
对主变压器非电量保护有何要求?
答:1)主变压器非电量保护应防水、防油渗漏、密封性好。
2)非电量保护应设置独立的电源回路和出口跳闸回路，且必须与电气量保护完全分开。
3)非电量保护不启动失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第6题
答:1)主变压器非电量保护应防水、防油渗漏、密封性好。
2)非电量保护应设置独立的电源回路和出口跳闸回路，且必须与电气量保护完全分开。
3)非电量保护不启动失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P252第6题
查看答案
225主观题225 / 305
简述智能变电站中如何隔离一台保护装置与站内其余装置的GOOSE报文有效通讯
查看答案
1)投入待隔离保护装置的“检修状态”硬压板；
2)退出待隔离保护装置所有的“GOOSE出口”软压板；
3)退出所有与待隔离保护装置相关装置的“GOOSE接收”软压板；
4)解除待隔离保护装置背后的GOOSE光纤。
出处：智能变电站继电保护题库 P211第17题
2)退出待隔离保护装置所有的“GOOSE出口”软压板；
3)退出所有与待隔离保护装置相关装置的“GOOSE接收”软压板；
4)解除待隔离保护装置背后的GOOSE光纤。
出处：智能变电站继电保护题库 P211第17题
226主观题226 / 305
简述保护装置GOOSE 报文检修处理机制。
查看答案
1)当装置检修压板投入时，装置发送的 GOOSE 报文中的 tEst 应置位；
2)GOOSE 接收端装置应将接收的 GOOSE 报文中的 test 位与装置自身的检修压板状态进行比较，只有两者一致时才将信号作为有效进行处理或动作，否则丢弃。
出处：智能变电站继电保护题库 P211第18题
2)GOOSE 接收端装置应将接收的 GOOSE 报文中的 test 位与装置自身的检修压板状态进行比较，只有两者一致时才将信号作为有效进行处理或动作，否则丢弃。
出处：智能变电站继电保护题库 P211第18题
227主观题227 / 305
简述线路间隔内保护装置与智能终端之间采用的跳闸方式、保护装置的采样传输方式以及跨间隔信息(例如启动母线保护失灵功能和母线保护动作远跳功能等)采用的传输方式。
查看答案
保护装置与智能终端之间采用的跳闸方式为光纤GOOSE点对点或GOOSE组网；保护装置的采样传输方式为光纤点对点；跨间隔信息多为GOOSE组网。
出处：智能变电站继电保护题库 P212第19题
出处：智能变电站继电保护题库 P212第19题
228主观题228 / 305
简述双母线接线方式下，合并单元故障或失电时，线路保护装置的处理方式。
查看答案
如果是TV合并单元故障或失电，线路保护装置收电压采样无效，闭锁与电压相关的保护(如纵联和距离保护)，如果是线路合并单元故障或失电，线路保护装置接收线路电流采样无效，闭锁所有保护。
出处：智能变电站继电保护题库 P212第20题
出处：智能变电站继电保护题库 P212第20题
229主观题229 / 305
智能变电站主变保护GOOSE出口软压板退出时，是否发送GOOSE跳闸命令？
查看答案
智能变电站中“GOOSE出口软压板”代替的是常规变电站保护屏柜上的跳合闸出口硬压板，当“GOOSE出口软压板”退出后，保护装置不能发送GOOSE跳闸命令。
出处：智能变电站继电保护题库 P214第24题
出处：智能变电站继电保护题库 P214第24题
230主观题230 / 305
220kV及以上电压等级变压器、发变组的断路器失灵时应起动断路器失灵保护，并应满足哪些要求?
查看答案
1)双母线接线变电站的断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按"或逻辑"构成，在保护跳闸接点和电流判别元件同时动作时去解除复合电压闭锁，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。
2)线路——变压器和线路——发变组的线路和主设备电气量保护均应启动断路器失灵保护。当本侧断路器无法切除故障时，应采取启动远方跳闸等后备措施加以解决。
3)变压器的断路器失灵时，除应跳开失灵断路器相邻的全部断路器外，还应跳开本变压器连接其他电源侧的断路器。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第4题
2)线路——变压器和线路——发变组的线路和主设备电气量保护均应启动断路器失灵保护。当本侧断路器无法切除故障时，应采取启动远方跳闸等后备措施加以解决。
3)变压器的断路器失灵时，除应跳开失灵断路器相邻的全部断路器外，还应跳开本变压器连接其他电源侧的断路器。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第4题
231主观题231 / 305
双母线接线变电站的断路器失灵保护是如何构成的?
查看答案
1)双母线接线变电站的断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按"或逻辑"构成。
2)在保护跳闸接点和电流判别元件同时动作时去解除复合电压闭锁，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第5题
2)在保护跳闸接点和电流判别元件同时动作时去解除复合电压闭锁，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第5题
232主观题232 / 305
分析合并单元数据异常后，对220kV双绕组主变压器保护的影响。
查看答案
1)变压器差动相关的电流通道异常，闭锁相应的差动保护和该侧的后备保护
2)变压器中性点零序电流、间隙电流异常时，闭锁该侧后备保护中对应使用该电流通道的零序保护、间隙保护
3)相电压异常时，保护逻辑按照该侧TV断线处理
4)零序电压异常时，闭锁该侧的间隙保护和零序过压保护。
出处：智能变电站继电保护题库 P215第27题
2)变压器中性点零序电流、间隙电流异常时，闭锁该侧后备保护中对应使用该电流通道的零序保护、间隙保护
3)相电压异常时，保护逻辑按照该侧TV断线处理
4)零序电压异常时，闭锁该侧的间隙保护和零序过压保护。
出处：智能变电站继电保护题库 P215第27题
233主观题233 / 305
简述SV报文品质对母线差动保护的影响？
查看答案
母差保护运行时需要对母线所连的所有间隔的电流信息进行采样计算，所以当任一间隔的电流SV报文中品质位为无效时，将会影响母差保护的计算，母线保护将闭锁差动保护。
当母线电压SV报文品质位与母差保护现状态不一致时，母差保护报母线电压无效，母差保护复合电压闭锁开放。
出处：智能变电站继电保护题库 P215第28题
当母线电压SV报文品质位与母差保护现状态不一致时，母差保护报母线电压无效，母差保护复合电压闭锁开放。
出处：智能变电站继电保护题库 P215第28题
234主观题234 / 305
智能变电站母线保护在采样通讯中断时是否应该闭锁母差保护，为什么？
查看答案
要闭锁。因为当采样通讯中断后母差保护采不到中断间隔的电流值，如果不闭锁的话可能导致母差保护误动。母线电压采样中断，母差保护电压闭锁开放。
出处：智能变电站继电保护题库 P215第29题
出处：智能变电站继电保护题库 P215第29题
235主观题235 / 305
智能变电站220kV母差保护是否需要配置启动失灵GOOSE接收软压板？
查看答案
智能变电站220kV母差保护需要配置启动失灵GOOSE接收软压板，原因是智能化母差保护装置失灵保护需要接收线路保护装置、主变保护装置、母联保护装置的失灵启动开入，为防止误开入，对应支路应配置失灵启动软压板，只有压板投入的情况下，失灵开入才计算入失灵逻辑，此法提高保护的可靠性。
出处：智能变电站继电保护题库 P215第30题
出处：智能变电站继电保护题库 P215第30题
236主观题236 / 305
简述智能变电站母差保护SV接收软压板配置方式。
查看答案
按照虚端子接口标准化设计规范，按间隔配置间隔SV接收软压板，并配置一个总的电压SV接收软压板。
出处：智能变电站继电保护题库 P216第31题
出处：智能变电站继电保护题库 P216第31题
237主观题237 / 305
3/2接线的智能变电站断路器保护与传统变电站断路器保护的配置有何区别？
查看答案
智能变电站断路器保护与传统变电站断路器保护的配置上最大不同是智能变电站开关保护为双重化配置。在保护功能上智能变电站同传统变电站的保护功能配置相同，装置功能包括断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸。
出处：智能变电站继电保护题库 P217第36题
出处：智能变电站继电保护题库 P217第36题
238主观题238 / 305
智能变电站内断路器保护的就地化配置有何优劣？
查看答案
优点：节省二次电缆，保护装置到一次设备采用短电缆联系，从根本上解决了长电缆对地电容以及电磁干扰影响，提高保护的可靠性。
缺点：现场环境恶劣，对保护装置元件正常运行不利。对二次人员检修带来不方便。
出处：智能变电站继电保护题库 P219第38题
缺点：现场环境恶劣，对保护装置元件正常运行不利。对二次人员检修带来不方便。
出处：智能变电站继电保护题库 P219第38题
239主观题239 / 305
试分析智能站断路器保护双重化配置的原因及优劣。
查看答案
由于智能变电站GOOSE的A/B双网不能共网，双重化配置的两个过程层网络应遵循完全独立的原则。因此断路器保护随着GOOSE双网而双重化。断路器保护双重化后能提高保护N+1的可靠性，从而使断路器保护可以满足不停电检修。缺点是增加一套保护，使变电站建造费用提高，经济性下降。
出处：智能变电站继电保护题库 P219第39题
出处：智能变电站继电保护题库 P219第39题
240主观题240 / 305
《Q/GDW441-2010智能变电站继电保护技术规范》对线路保护有何要求？
查看答案
1)220kV及以上线路按双重化配置保护装置，每套保护包含完整的主、后备保护功能；
2)线路过电压及远跳就地判别功能应集成在线路保护装置中，站内其它装置启动远跳经GOOSE网络启动。
3)线路保护直接采样，直接跳断路器；经GOOSE网络启动断路器失灵、重合闸。
出处：智能变电站继电保护题库 P219第40题
2)线路过电压及远跳就地判别功能应集成在线路保护装置中，站内其它装置启动远跳经GOOSE网络启动。
3)线路保护直接采样，直接跳断路器；经GOOSE网络启动断路器失灵、重合闸。
出处：智能变电站继电保护题库 P219第40题
241主观题241 / 305
《Q/GDW441-2010智能变电站继电保护技术规范》对变压器保护的采样和跳闸方式有什么要求？
查看答案
变压器保护直接采样，直接跳各侧断路器；变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用GOOSE网络传输。变压器保护可通过GOOSE网络接收失灵保护跳闸命令，并实现失灵跳变压器各侧断路器；变压器非电量保护采用就地直接电缆跳闸，信息通过本体智能终端上送过程层GOOSE网。
出处：智能变电站继电保护题库 P219第41题
出处：智能变电站继电保护题库 P219第41题
242主观题242 / 305
《Q/GDW441-2010智能变电站继电保护技术规范》对母联(分段)保护有什么要求？
查看答案
1)220kV及以上母联(分段)断路器按双重化配置母联(分段)保护、合并单元、智能终端；
2)母联(分段)保护跳母联(分段)断路器采用点对点直接跳闸方式；母联(分段)保护启动母线失灵可采用GOOSE网络传输。
出处：智能变电站继电保护题库 P219第42题
2)母联(分段)保护跳母联(分段)断路器采用点对点直接跳闸方式；母联(分段)保护启动母线失灵可采用GOOSE网络传输。
出处：智能变电站继电保护题库 P219第42题
243主观题243 / 305
电子式互感器用合并单元级联时的延时包括哪些环节？
查看答案
1)ECT特性延时；
2)ECT采样延时；
3)远端模块至合并单元传输延时；
4)合并单元级联延时；
5)合并单元处理延时；
6)合并单元至保护传输延时。
出处：智能变电站继电保护题库 P220第47题
2)ECT采样延时；
3)远端模块至合并单元传输延时；
4)合并单元级联延时；
5)合并单元处理延时；
6)合并单元至保护传输延时。
出处：智能变电站继电保护题库 P220第47题
244主观题244 / 305
IEC 61850 9-2对电压采样值和电流采样值有什么规定？
查看答案
根据IEC 61850-9-2LE 标准规定，电压采样值为 32 位整型，1LSB=10mV，电流采样值为 32 位整型，1LSB=1mA，数据代表一次电流、电压的大小。32 位的最低位第0 位代表1mA 或10mV，最高位第31 位为符号位：0 为正，1 为负。
出处：智能变电站继电保护题库 P221第48题
出处：智能变电站继电保护题库 P221第48题
245主观题245 / 305
简述合并单元失步后处理机制。
查看答案
合并单元具有守时功能。要求在失去同步时钟信号10min以内合并单元的守时误差小于4µ，合并单元在失步且超出守时范围的情况下应产生数据同步无效标志。
出处：智能变电站继电保护题库 P221第49题
出处：智能变电站继电保护题库 P221第49题
246主观题246 / 305
简述合并单元的同步机制。
查看答案
合并单元时钟同步信号从无到有变化过程中，其采样周期调整步长应不大于1μs。为保证与时钟信号快速同步，允许在PPS边沿时刻采样序号跳变一次，但必须保证采样值发送间隔离散值小于10μs(采样率为4kHz)。同时合并单元输出的数据帧同步位由不同步转为同步状态。
出处：智能变电站继电保护题库 P221第50题
出处：智能变电站继电保护题库 P221第50题
247主观题247 / 305
简述合并单元守时工作机制。
查看答案
合并单元在同步状态下，使自身时钟和时钟源保持一致，并通过算法记录下一个参考时钟，在时钟源丢失后，依照参考时钟继续运行，保证在一段时间内参考时钟和时钟源偏差不大。
出处：智能变电站继电保护题库 P221第51题
出处：智能变电站继电保护题库 P221第51题
248主观题248 / 305
简述接常规互感器用合并单元的工作原理。
查看答案
装置对常规互感器输出的模拟量信号采样后，进行数据合并和处理，按照IEC 61850-9-2标准转化成以太网数据或者“支持通道可配置的扩展IEC 60044-8”的FT3数据，再通过光纤输出到过程层网络或相关的智能电子设备。
出处：智能变电站继电保护题库 P221第52题
出处：智能变电站继电保护题库 P221第52题
249主观题249 / 305
为保证合并单元AD采样值的正确性，保护装置通常会采用何种抗频率混叠措施？
查看答案
保护装置应根据装置采样频率设计数字滤波器，滤波器的截止频率不大于采样频率的1/2，以满足抗频率混叠的要求。
出处：智能变电站继电保护题库 P221第54题
出处：智能变电站继电保护题库 P221第54题
250主观题250 / 305
何为双AD采样？双AD采样的作用是什么？
查看答案
双AD采样为合并单元通过两个AD同时采样两路数据，如一路为电流ABC，另一路为电流A1，B1，C1。两路数据同时参与逻辑运算，即相互校验。一路数据作为启动，一路作为逻辑运算。双AD采样的作用是使保护更加可靠，使保护不容易误出口。
出处：智能变电站继电保护题库 P222第55题
出处：智能变电站继电保护题库 P222第55题
251主观题251 / 305
如何检验智能终端输出GOOSE数据通道与装置开关量输入关联的正确性？若不正确，应如何检查？
查看答案
实际模拟智能终端相关GOOSE数据变位，若装置是能收到相应的变位，则证明两者之间关联正确；若不能，可尝试检查：①光纤连接是否正确；②相关的压板是否投入；③通过软件截取GOOSE报文，对其内容进行分析，查看是否CID文件配置错误；④使用继电保护测试仪模拟开入开出分别对智能终端和装置进行测试验证其行为是否正确。
出处：智能变电站继电保护题库 P222第56题
出处：智能变电站继电保护题库 P222第56题
252主观题252 / 305
保护动作正确，智能终端无法实现跳闸时应检查哪些部位？
查看答案
检查输入光纤的完好性；装置是否在正常工作状态；是否收到GOOSE跳闸报文；输出接点是否动作，输出二次回路的正确性，两侧检修压板位置是否一致，出口压板是否投入。
出处：智能变电站继电保护题库 P222第57题
出处：智能变电站继电保护题库 P222第57题
253主观题253 / 305
智能终端是否需要对时？对时应采用什么方式？
查看答案
智能终端需要对时。对时可采用光纤IRIG-B码对时方式时，宜采用ST接口；采用电IRIG-B码对时方式时，采用直流B码，通信介质为屏蔽双绞线。
出处：智能变电站继电保护题库 P222第58题
出处：智能变电站继电保护题库 P222第58题
254主观题254 / 305
为什么智能终端发送的外部采集开关量需要带时标？
查看答案
无论是在组网还是直采GOOSE信息模式下，间隔层IED订阅到的GOOSE开入量都带有了延时，该接收到的GOOSE变位时刻并不能真实反应外部开关量的精确变位时刻。为此，智能智能终端通过在发布GOOSE信息时携带自身时标，该时标真实反应了外部开关量的变位时刻，为故障分析提供精确的SOE参考。
出处：智能变电站继电保护题库 P223第60题
出处：智能变电站继电保护题库 P223第60题
255主观题255 / 305
IEC 61850标准第六部分中，变电站配置描述语言(SCL)定义了四种配置文档类型，请分别简述这四种文档的后缀名和含义。
查看答案
1)ICD文件，IED能力描述文件，描述智能电子设备的能力；
2)SSD文件，系统规范文件，描述变电站电气主接线和所要求的逻辑节点；
3)SCD文件，变电站配置描述文件，描述全部实例化智能电子设备、通信配置和变电站信息；
4)CID文件，IED实例配置文件，描述项目(工程)中一个实例化的智能电子设备。
出处：智能变电站继电保护题库 P223第62题
2)SSD文件，系统规范文件，描述变电站电气主接线和所要求的逻辑节点；
3)SCD文件，变电站配置描述文件，描述全部实例化智能电子设备、通信配置和变电站信息；
4)CID文件，IED实例配置文件，描述项目(工程)中一个实例化的智能电子设备。
出处：智能变电站继电保护题库 P223第62题
256主观题256 / 305
GOOSE报文在智能变电站中主要用以传输哪些实时数据？
查看答案
1)保护装置的跳、合闸命令；
2)测控装置的遥控命令；
3)保护装置间信息(启动失灵、闭锁重合闸、远跳等)；
4)一次设备的遥信信号(开关刀闸位置、压力等)；
5)间隔层的联锁信息。
出处：智能变电站继电保护题库 P224第65题
257主观题257 / 305
简述220kV及以上电压等级智能变电站变压器保护配置方案。
查看答案
每台主变保护配置 2 套含有完整主、后备保护功能的变压器电量保护装置。合并单元、智能终端均应采用双套配置并分别接入保护装置，两套保护及其合并单元、智能终端在物理和保护应用上都应完全独立。非电量保护就地布置，采用直接电缆跳闸方式，动作信息通过本体智能终端上 GOOSE 网，用于测控及故障录波。
出处：智能变电站继电保护题库 P226第71题
出处：智能变电站继电保护题库 P226第71题
258主观题258 / 305
智能变电站装置应提供哪些反映本身健康状态的信息？
查看答案
1)该装置订阅的所有GOOSE报文通信情况，包括链路是否正常(如果是多个接口接收GOOSE报文的是否存在网络风暴)，接收到的GOOSE报文配置及内容是否有误等；
2)该装置订阅的所有SV报文通信情况，包括链路是否正常，接收到的SV报文配置及内容是否有误等；
3)该装置自身软、硬件运行情况是否正常。
出处：智能变电站继电保护题库 P228第75题
2)该装置订阅的所有SV报文通信情况，包括链路是否正常，接收到的SV报文配置及内容是否有误等；
3)该装置自身软、硬件运行情况是否正常。
出处：智能变电站继电保护题库 P228第75题
259主观题259 / 305
在变压器低压侧未配置母差和失灵保护的情况下,为提高切除变压器低压侧母线故障的可靠性，应如何配置变压器低压侧保护？
查看答案
1)宜在变压器的低压侧设置取自不同电流回路的两套电流保护。
2)当短路电流大于变压器热稳定电流时，变压器保护切除故障的时间不宜大于2S。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第3题
2)当短路电流大于变压器热稳定电流时，变压器保护切除故障的时间不宜大于2S。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第3题
260主观题260 / 305
电子式互感器采样传输要求是什么？
查看答案
数字输出的电子式互感器应采用光纤传输系统。采用 1310nm 多模光纤传输，ST 接口。每根光缆应用 2～4 芯。模拟量输出的电子式互感器应采用屏蔽电缆。
出处：智能变电站继电保护题库 P230第83题
出处：智能变电站继电保护题库 P230第83题
261主观题261 / 305
简述电子式互感器与常规互感器主要技术参数的异同。
查看答案
1)与常规互感器相同的主要技术参数：绝缘水平：工频耐压、雷电冲击、操作冲击等；额定一次电流、额定一次电压；局部放电；动热稳定电流温升；机械强度；无线电干扰电压；误差限值(TPE除外)；准确限值系数；额定对称短路电流倍数；额定电压因数；
2)有别于常规互感器的主要参数及技术要求：①二次输出额定值，如电流测量2D41H、电流保护01CFH、电压测量2D41H；②额定延迟时间：数据处理和传输所需时间的额定值；③相位误差，如相位差减去额定延迟时间；④保护用电流互感器误差限值。(IEC60044-8《电子式电流互感器》。
出处：智能变电站继电保护题库 P230第85题
2)有别于常规互感器的主要参数及技术要求：①二次输出额定值，如电流测量2D41H、电流保护01CFH、电压测量2D41H；②额定延迟时间：数据处理和传输所需时间的额定值；③相位误差，如相位差减去额定延迟时间；④保护用电流互感器误差限值。(IEC60044-8《电子式电流互感器》。
出处：智能变电站继电保护题库 P230第85题
262主观题262 / 305
什么是电子式电流互感器的唤醒时间和唤醒电流？
查看答案
有些电子式电流互感器是由线路电流提供电源。这种互感器电源的建立需要在一次电流接通后迟延一定时间。此延时称为“唤醒时间”。在此延时期间，电子式电流互感器的输出为零。唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。
出处：智能变电站继电保护题库 P231第87题
出处：智能变电站继电保护题库 P231第87题
263主观题263 / 305
简述重采样的原则和指标。
查看答案
1)合并单元重采样应能真实反映一次系统全周期分量，实现“透明”传输。
2)保护及控制装置应根据装置采样频率设计数字滤波器，以满足抗频率混叠的要求。
3)重采样过程中，应正确处理采样值溢出情况。
4)保护装置数据同步或转换采样频率可以采用插值算法处理，插值算法应在同一时间体系下完成，以保证跨间隔数据的同步性。
出处：智能变电站继电保护题库 P231第88题
2)保护及控制装置应根据装置采样频率设计数字滤波器，以满足抗频率混叠的要求。
3)重采样过程中，应正确处理采样值溢出情况。
4)保护装置数据同步或转换采样频率可以采用插值算法处理，插值算法应在同一时间体系下完成，以保证跨间隔数据的同步性。
出处：智能变电站继电保护题库 P231第88题
264主观题264 / 305
电子式互感器辅助信号输出要求是什么？
查看答案
根据国家电网公司技术规范，电子式互感器需提供采集器状态、辅助电源/自身取电电源状态、检修测试状态等信号输出；应具有完善的自诊断功能，并能输出自检信息。输出基于状态检测要求的信号。以数字量输出时相关辅助信号以数字方式输出，以模拟量输出时则以空接点方式输出。
出处：智能变电站继电保护题库 P232第90题
出处：智能变电站继电保护题库 P232第90题
265主观题265 / 305
电子式互感器采样同步的技术要求是什么？
查看答案
根据国家电网公司技术规范，电子式电压互感器宜利用合并单元同步时钟实现同步采样，采样的同步误差应不大于±1μs。合并单元的时钟输入可以是电信号或光信号，时间触发在脉冲上升沿，每秒一个脉冲，合并单元应检验输入脉冲是否有误。
出处：智能变电站继电保护题库 P232第91题
出处：智能变电站继电保护题库 P232第91题
266主观题266 / 305
智能保护装置的“跳闸”状态，其具体含义是什么？
查看答案
跳闸状态是指：保护交直流回路正常，主保护、后备保护及相关测控功能软压板投入，GOOSE跳闸、启动失灵及SV接收等软压板投入，保护装置检修硬压板取下。
出处：智能变电站继电保护题库 P233第96题
出处：智能变电站继电保护题库 P233第96题
267主观题267 / 305
智能保护装置的“信号”状态，其具体含义是什么？
查看答案
信号状态是指：保护交直流回路正常，主保护、后备保护及相关测控功能软压板投入，跳闸、启动失灵等GOOSE软压板退出，保护检修状态硬压板取下。
出处：智能变电站继电保护题库 P233第97题
出处：智能变电站继电保护题库 P233第97题
268主观题268 / 305
智能保护装置的“停用”状态，其具体含义是什么？
查看答案
停用状态是指：主保护、后备保护及相关测控功能软压板退出，跳闸、启动失灵等GOOSE软压板退出，保护检修状态硬压板放上，装置电源关闭。
出处：智能变电站继电保护题库 P233第98题
出处：智能变电站继电保护题库 P233第98题
269主观题269 / 305
为什么智能变电站软压板不再作为定值整定？
查看答案
在智能变电站中，软压板整合了传统变电站的功能软压板和出口软压板，软压板的设置应满足保护功能之间交换信号隔离的需要，检修人员及运行人员的日常工作中均会涉及修改软压板，所以不再把软压板作为定值进行管理。
出处：智能变电站继电保护题库 P234第102题
出处：智能变电站继电保护题库 P234第102题
270主观题270 / 305
请简述监控后台切换保护装置定值区的操作顺序。
查看答案
1)保护改“信号”状态；
2)切换定值区；
3)核对定值；
4)保护改“跳闸”状态。
出处：智能变电站继电保护题库 P234第103题
2)切换定值区；
3)核对定值；
4)保护改“跳闸”状态。
出处：智能变电站继电保护题库 P234第103题
271主观题271 / 305
为什么在调度端允许进行远方投退智能保护重合闸、远方切换智能保护定值区，但不宜对智能保护其他软压板进行远方投退操作？
查看答案
1)重合闸功能远方投退操作中，重合闸软压板状态可以返回，保护装置充电状态可以返回，有两个不同源做对比来判断操作是否成功；
2)定值区远方切换操作中，保护装置返送定值区号至调度端，调度端能够调取定值项，有两个不同源做对比来判断操作是否成功；
3)对于其他软压板操作，保护装置仅能返送该软压板状态，没有可以对比的不同源信息，无法确定操作是否成功，因此不宜使用。
出处：智能变电站继电保护题库 P234第104题
2)定值区远方切换操作中，保护装置返送定值区号至调度端，调度端能够调取定值项，有两个不同源做对比来判断操作是否成功；
3)对于其他软压板操作，保护装置仅能返送该软压板状态，没有可以对比的不同源信息，无法确定操作是否成功，因此不宜使用。
出处：智能变电站继电保护题库 P234第104题
272主观题272 / 305
请简述智能化保护“装置故障”与“装置告警”信号含义及处理方法。
查看答案
1)“装置故障”动作，说明保护发生严重故障，装置已闭锁，应立即汇报调度将保护装置停用。
2)“装置告警”动作，说明保护发生异常现象，未闭锁保护，装置可以继续运行，运行人员需立即查明原因，并汇报相关调度确认是否需停用保护装置。
出处：智能变电站继电保护题库 P234第105题
2)“装置告警”动作，说明保护发生异常现象，未闭锁保护，装置可以继续运行，运行人员需立即查明原因，并汇报相关调度确认是否需停用保护装置。
出处：智能变电站继电保护题库 P234第105题
273主观题273 / 305
IEC61850定义的变电站配置语言(SCL)用以描述哪些内容？
查看答案
1)一次接线图；
2)通信关系；
3)IED能力；
4)将IED与一次设备联系起来。
出处：智能变电站继电保护题库 P235第107题
2)通信关系；
3)IED能力；
4)将IED与一次设备联系起来。
出处：智能变电站继电保护题库 P235第107题
274主观题274 / 305
数字化、智能化变电站中的“三层两网”指的是什么？
查看答案
三层：站控层，间隔层，过程层
两网：站控层网络，过程层网络
出处：智能变电站继电保护题库 P235第110题
两网：站控层网络，过程层网络
出处：智能变电站继电保护题库 P235第110题
275主观题275 / 305
阐述智能变电站过程层SV、GOOSE报文为什么采用组播报文形式
查看答案
SV、GOOSE报文是在链路层之上的局域网络通讯报文，为了防止网络风暴所以不能采用广播形式报文，另外SV、GOOSE均是多个装置的共享数据因此需要将报文设置为组播报文。
出处：智能变电站继电保护题库 P239第119题
出处：智能变电站继电保护题库 P239第119题
276主观题276 / 305
智能化变电站中使用的电子式互感器的优点？
查看答案
1)高低压完全隔离，绝缘结构简单；
2)不含铁芯，消除了磁饱和及铁磁谐振等问题；
3)抗电磁干扰性能好，低压侧无开路高压危险；
4)动态范围大，测量精度高，频率响应范围宽；
5)数据传输抗干扰能力强；
6)没有因充油而潜在存在的污染及易燃、易爆等危险；
7)体积小、重量轻。
出处：智能变电站继电保护题库 P240第120题
2)不含铁芯，消除了磁饱和及铁磁谐振等问题；
3)抗电磁干扰性能好，低压侧无开路高压危险；
4)动态范围大，测量精度高，频率响应范围宽；
5)数据传输抗干扰能力强；
6)没有因充油而潜在存在的污染及易燃、易爆等危险；
7)体积小、重量轻。
出处：智能变电站继电保护题库 P240第120题
277主观题277 / 305
请从调试手段、试验仪器、调试人员知识成分、调试原理几个方面简述你对智能站二次系统调试的认识。
查看答案
调试手段改变——传统电气量检测改变为网络终端设备抓取报文分析；
测试仪器改变——传统电气量试验仪改变为数字化试验仪；
对调试人员的要求——需要掌握二次设备配置文件的解读，需要掌握基本通信报文的分析，需要了解交换机工作机理；
调试原理没有改变——继电保护的原理性和功能性等外部特性没有改变，不会从根本上改变调试原理。
出处：智能变电站继电保护题库 P240第123题
测试仪器改变——传统电气量试验仪改变为数字化试验仪；
对调试人员的要求——需要掌握二次设备配置文件的解读，需要掌握基本通信报文的分析，需要了解交换机工作机理；
调试原理没有改变——继电保护的原理性和功能性等外部特性没有改变，不会从根本上改变调试原理。
出处：智能变电站继电保护题库 P240第123题
278主观题278 / 305
请问一个保护装置的ICD一般应该具备几个访问点，哪几个？
查看答案
三个，SI站控层，G1过程层GOOSE访问点，M1过程层SMV访问点
出处：智能变电站继电保护题库 P241第124题
出处：智能变电站继电保护题库 P241第124题
279主观题279 / 305
智能变电站中，网络传输方式下GOOSE报文网络传输时延包括哪几个环节？
查看答案
1)交换机存储转发时间
2)交换机帧排队时间
3)交换机固有延时
4)光缆传输时间
出处：智能变电站继电保护题库 P244第128题
2)交换机帧排队时间
3)交换机固有延时
4)光缆传输时间
出处：智能变电站继电保护题库 P244第128题
280主观题280 / 305
为防止母差保护单一通道数据异常导致装置被闭锁，母差保护按照光纤数据通道的异常状态有选择性地闭锁相应的保护元件，简述具体处理原则？
查看答案
1)采样数据无效时采样值不清零，仍显示无效的采样值；
2)某段母线电压通道数据异常不闭锁保护，但开放该段母线电压闭锁；
3)支路电流通道数据异常，闭锁差动保护及相应支路的失灵保护，其他支路的失灵保护不受影响；
4)母联支路电流通道数据异常，闭锁母联保护，母联所连接的两条母线自动置互联。
出处：智能变电站继电保护题库 P245第130题
2)某段母线电压通道数据异常不闭锁保护，但开放该段母线电压闭锁；
3)支路电流通道数据异常，闭锁差动保护及相应支路的失灵保护，其他支路的失灵保护不受影响；
4)母联支路电流通道数据异常，闭锁母联保护，母联所连接的两条母线自动置互联。
出处：智能变电站继电保护题库 P245第130题
281主观题281 / 305
IEC61850-7-3 公用数据类规范中将数据对象按照其应用分为哪几大类，分别包括什么。
查看答案
信号类，包括遥信，保护开入，硬压板，保护动作，保护自检，装置告警，通讯状态，故障录波；
测量类，包括遥测和保护测量；
定值和参数类，包括定值和参数；
控制类，包括遥控，遥调，软压板，直控。
测量类，包括遥测和保护测量；
定值和参数类，包括定值和参数；
控制类，包括遥控，遥调，软压板，直控。
282主观题282 / 305
请简述SV检修机制
查看答案
1)当合并单元装置检修压板投入时，发送采样值报文中采样值数据的品质q的TEst 位应置TruE；
2) SV 接收端装置应将接收的SV 报文中的test 位与装置自身的检修压板状态进行比较，只有两者一致时才将该信号用于保护逻辑，否则应按相关通道采样异常进行处理；
3)对于多路SV 输入的保护装置，一个SV 接收软压板退出时应退出该路采样值，该SV 中断或检修均不影响本装置运行。
出处：智能变电站继电保护题库 P246第134题
2) SV 接收端装置应将接收的SV 报文中的test 位与装置自身的检修压板状态进行比较，只有两者一致时才将该信号用于保护逻辑，否则应按相关通道采样异常进行处理；
3)对于多路SV 输入的保护装置，一个SV 接收软压板退出时应退出该路采样值，该SV 中断或检修均不影响本装置运行。
出处：智能变电站继电保护题库 P246第134题
283主观题283 / 305
智能变电站，采样值需要注意哪些方面的同步？
查看答案
1)同一间隔内电流电压量的同步
2)关联多间隔保护的同步
3)变电站间的同步，比如线路纵差保护
4)广域同步
出处：智能变电站继电保护题库 P246第135题
2)关联多间隔保护的同步
3)变电站间的同步，比如线路纵差保护
4)广域同步
出处：智能变电站继电保护题库 P246第135题
284主观题284 / 305
简述多间隔保护采用直接采样和网络采样的同步原理；保护采用直采和网采对smpcnt、smpsynch位处理的差异。
查看答案
1)直接采样不依赖于外部时钟，采用插值算法可以做到多间隔模拟量的同步。保护根据各间隔SV报文的延时进行同步。
2)网络采样依赖于外部时钟，各合并单元通过外部时钟在同一时刻基准下发出采样脉冲，保护严格根据SV报文中smpcnt、smpsynch位进行同步，采用直采的保护不判smpcnt、smpsynch状态，但会根据SV报文的抖动时间、SV报文延时的变化等发出告警信号。
出处：智能变电站继电保护题库 P246第136题
2)网络采样依赖于外部时钟，各合并单元通过外部时钟在同一时刻基准下发出采样脉冲，保护严格根据SV报文中smpcnt、smpsynch位进行同步，采用直采的保护不判smpcnt、smpsynch状态，但会根据SV报文的抖动时间、SV报文延时的变化等发出告警信号。
出处：智能变电站继电保护题库 P246第136题
285主观题285 / 305
试简述合并单元与继电保护间采用点对点DL/T 860.92(IEC 61850-9-2)传输采样相对采用组网方式采样有哪些优缺点(优缺点至少各回答2点)：
查看答案
优点：
1)继电保护装置的正常工作不依赖交换机，避免交换机异常造成全站保护异常；
2)继电保护采样数据同步不依赖外同步时钟；3)回路清晰，数据流向单一；
缺点：1)光纤数量增多，相关二次设备光口数量多；
2)数据共享复杂，不易直接监视数据流。
出处：智能变电站继电保护题库 P247第138题
1)继电保护装置的正常工作不依赖交换机，避免交换机异常造成全站保护异常；
2)继电保护采样数据同步不依赖外同步时钟；3)回路清晰，数据流向单一；
缺点：1)光纤数量增多，相关二次设备光口数量多；
2)数据共享复杂，不易直接监视数据流。
出处：智能变电站继电保护题库 P247第138题
286主观题286 / 305
对于目前通常采用的DL/T 860.92(IEC 61850-9-2)传输采样，采样频率为多少？电压采样值和电流采样值最小分辨率最小分辨率是多少？如果合并单元采用上述采样频率，并接入测控装置，则测控装置能够准确测量的最高次谐波是多少？
查看答案
80点采样即采样频率4kHz，电压采样值最小分辨率为10mV，电流采样值最小分辨率为1mA。
采样频率4kHz，能够准确测量2kHz，则为40次谐波。
出处：智能变电站继电保护题库 P247第139题
采样频率4kHz，能够准确测量2kHz，则为40次谐波。
出处：智能变电站继电保护题库 P247第139题
287主观题287 / 305
对智能终端响应正确报文的延时有何要求？
查看答案
《智能变电站智能终端技术规范》规定：在任何网络运行工况流量冲击下，装置均不应死机或重启，不发出错误报文，响应正确报文的延时不应大于1ms。
出处：智能变电站继电保护题库 P248第142题
出处：智能变电站继电保护题库 P248第142题
288主观题288 / 305
逻辑节点PTRC中的Str、Op、Tr分别代表什么意思？
查看答案
PTRC中的Str为保护启动信号，Op为保护动作信号，Tr为经保护出口软压板后的跳闸出口信号。
出处：智能变电站继电保护题库 P248第143题
出处：智能变电站继电保护题库 P248第143题
289主观题289 / 305
SV采样值报文的特点是什么？
查看答案
SV报文采样一般为4000点每秒，即每周波80点，为周期性采样信号，特点是保证传输的实时性和快速性。
1)合并单元发送给保护测控的采样频率应为4k/s，SV报文中每1个APDU部分配置1个ASDU，发送频率应固定不变；合并单元发送给其他装置的采样频率为 12.8k/s时，SV 报文中每 1 个APDU部分配置8个ASDU；
2)SV 报文中的采样值数据，样本计数应和实际采样点顺序相对应。样本计数应根据采样频率顺序增加并翻转，不能跳变或越限；
3)SV采样值报文APPID应在4000-7FFF范围内配置；
4)采样值为32位整型，1LSB=10mV，电流采样值为32位整型，1LSB=1mA。
出处：智能变电站继电保护题库 P248第144题
1)合并单元发送给保护测控的采样频率应为4k/s，SV报文中每1个APDU部分配置1个ASDU，发送频率应固定不变；合并单元发送给其他装置的采样频率为 12.8k/s时，SV 报文中每 1 个APDU部分配置8个ASDU；
2)SV 报文中的采样值数据，样本计数应和实际采样点顺序相对应。样本计数应根据采样频率顺序增加并翻转，不能跳变或越限；
3)SV采样值报文APPID应在4000-7FFF范围内配置；
4)采样值为32位整型，1LSB=10mV，电流采样值为32位整型，1LSB=1mA。
出处：智能变电站继电保护题库 P248第144题
290主观题290 / 305
智能终端有哪几种运行状态，分别如何定义？
查看答案
智能终端运行状态分"跳闸"、"停用"两种：
1)跳闸：装置电源投入，跳合闸出口硬压板放上，检修压板取下；
2)停用：跳合闸出口硬压板取下，检修压板放上，装置电源关闭。
出处：智能变电站继电保护技术问答P204第3题
1)跳闸：装置电源投入，跳合闸出口硬压板放上，检修压板取下；
2)停用：跳合闸出口硬压板取下，检修压板放上，装置电源关闭。
出处：智能变电站继电保护技术问答P204第3题
291主观题291 / 305
合并单元有哪几种运行状态，分别如何定义？
查看答案
合并单元运行状态分"跳闸"、"停用"两种：
1)跳闸：装置电源投入，检修压板取下；
2)停用：检修压板放上，装置电源关闭。
出处：智能变电站继电保护技术问答P204第4题
1)跳闸：装置电源投入，检修压板取下；
2)停用：检修压板放上，装置电源关闭。
出处：智能变电站继电保护技术问答P204第4题
292主观题292 / 305
智能变电站继电保护压板操作有哪些规定？
查看答案
正常情况下，智能变电站继电保护装置软压板遥控操作在监控后台实现。在保护装置与监控后台通信中断时，若急需对保护软压板进行操作，可允许就地操作，就地操作时，应防止误入间隔，并仔细核对装置和压板命名。
保护装置检修压板(硬)、远方操作压板(硬)、远方修改定值压板、远方投退压板、远方切换定值区压板只能实现就地操作，检修压板操作后，应检查保护装置开入变位报文及相关指示灯，防止无效操作。
出处：智能变电站继电保护技术问答P207第11题
保护装置检修压板(硬)、远方操作压板(硬)、远方修改定值压板、远方投退压板、远方切换定值区压板只能实现就地操作，检修压板操作后，应检查保护装置开入变位报文及相关指示灯，防止无效操作。
出处：智能变电站继电保护技术问答P207第11题
293主观题293 / 305
智能变电站扩建间隔保护传动试验安全措施种类？
查看答案
智能变电站扩建间隔保护传动试验时，应防止误跳运行开关，防止误启动闭锁运行间隔保护。安全措施可有以下几种：
1)相关一次设备陪停；
2)采用调试交换机进行脱网调试；
3)试验保护置检修态，区别于运行设备；
4)取下试验保护与运行设备间的出口压板及接收压板；
具体试验时，应根据现场运行方式和保护配置，采用不同的安全措施。
出处：智能变电站继电保护技术问答P207第14题
1)相关一次设备陪停；
2)采用调试交换机进行脱网调试；
3)试验保护置检修态，区别于运行设备；
4)取下试验保护与运行设备间的出口压板及接收压板；
具体试验时，应根据现场运行方式和保护配置，采用不同的安全措施。
出处：智能变电站继电保护技术问答P207第14题
294主观题294 / 305
智能变电站扩建间隔保护软压板遥控试验时应如何采取安全措施？
查看答案
智能变电站扩建间隔保护软压板遥控试验时，为防止监控后台配置错误而造成误遥控运行间隔一次设备或二次装置。试验时，应将全所运行间隔的测控装置置就地状态；保护装置取下“远方操作”硬压板，以防止遥控试验时误遥控软压板或误修改定值。
出处：智能变电站继电保护技术问答P207第15题
出处：智能变电站继电保护技术问答P207第15题
295主观题295 / 305
智能变电站继电保护在工作结束验收时应注意哪些事项？
查看答案
智能变电站继电保护工作结束验收时，应检查保护装置、合并单元及智能终端有无故障或告警信号，保护定值正确，GOOSE链路正常，分相电流差动通道正常，差动保护差流在规定值范围内。检查保护软压板状态是否为许可前状态，并取下保护装置检修压板，检查监控后台有无相应告警光字信息和报文。
出处：智能变电站继电保护技术问答P208第16题
出处：智能变电站继电保护技术问答P208第16题
296主观题296 / 305
智能变电站继电保护GOOSE断链告警初步判断与处理？
查看答案
监控后台发GOOSE断链告警信号时，现场根据GOOSE二维表作出判断，同时结合网络分析仪进行辅助分析确定故障点，判断GOOSE断链告警是否误报，若无误报，确定GOOSE断链是由于发送方故障引起或接收方、或网络设备等引起。进行现场检查，并按现场运行规程进行处理。
出处：智能变电站继电保护技术问答P211第21题
出处：智能变电站继电保护技术问答P211第21题
297主观题297 / 305
智能变电站220kV母差保护发“刀闸位置报警”时，应如何处理？
查看答案
现场运行人员应立即检查相应闸刀实际位置，确认刀闸位置异常的支路，并通过软压板强制使能该支路正确刀闸位置，检修结束后将软压板强制使能取消。
出处：智能变电站继电保护技术问答P211第22题
出处：智能变电站继电保护技术问答P211第22题
298主观题298 / 305
当某一母线TV检修或者三相电压失去时，如何处置？
查看答案
当某一母线TV检修或者三相电压失去时，做以下处置：
1)TV检修时，如果有TV并列回路，保护装置可通过TV并列获取正常母线电压。如果没有TV并列回路，则需要停役该母线；
2)当 MU故障或MU输入端电压空气开关跳开导致运行中的保护无法采集到三相电压时，保护在电压异常时自动退出受到影响的保护功能；
3)当MU故障需重启时，应首先投入该MU的检修压板，然后断电重启保护在电压异常时自动退出相关功能。
出处：智能变电站继电保护技术问答P211第23题
1)TV检修时，如果有TV并列回路，保护装置可通过TV并列获取正常母线电压。如果没有TV并列回路，则需要停役该母线；
2)当 MU故障或MU输入端电压空气开关跳开导致运行中的保护无法采集到三相电压时，保护在电压异常时自动退出受到影响的保护功能；
3)当MU故障需重启时，应首先投入该MU的检修压板，然后断电重启保护在电压异常时自动退出相关功能。
出处：智能变电站继电保护技术问答P211第23题
299主观题299 / 305
智能变电站继电保护GOOSE二次回路安全措施实施原则。
查看答案
1)投入待检修设备检修压板，并退出待检修设备相关GOOSE出口软压板；
2)退出与待检修设备相关联的运行设备的GOOSE接收软压板；
3)通过待检修设备装置信息、与待检修设备相关联的运行设备装置信息、后台信息三信息源进行比对，以确认安全措施执行到位。
出处：智能变电站继电保护技术问答P221第11题
300主观题300 / 305
智能变电站继电保护SV回路安全措施实施原则。
查看答案
1)停用一次设备时，退出相关运行保护装置的SV接收软压板；
2)不停用一次设备时，退出相关运行保护装置功能；
出处：智能变电站继电保护技术问答P221第12题
2)不停用一次设备时，退出相关运行保护装置功能；
出处：智能变电站继电保护技术问答P221第12题
301主观题301 / 305
交换机吞吐量、丢包率、时延、背靠背的含义是怎样的
查看答案
1)吞吐量：交换机在不丢帧情况下所能达到的最大传输速率；
2)时延：包括LIFO及FIFO两种模式，LIFO模式时延是指从输入帧的最后一个比特到达输入端口开始，至在输出端口上检测到输出帧的第一个比特为止的时间间隔。FIFO模式时延是指从输入帧的第一个比特到达输入端口开始，至在输出端口上检测到输出帧的第一个比特为止的时间间隔；
3)丢包率：在固定状态负载下，由于缺乏资源而没有被网络设备转发出去的帧占所有应该被转发的帧数的百分比；
4)背靠背：设备在最小帧间隔情况下，一次能够转发的最多的长度固定的数据帧。
出处：智能变电站继电保护技术问答P271第20题
2)时延：包括LIFO及FIFO两种模式，LIFO模式时延是指从输入帧的最后一个比特到达输入端口开始，至在输出端口上检测到输出帧的第一个比特为止的时间间隔。FIFO模式时延是指从输入帧的第一个比特到达输入端口开始，至在输出端口上检测到输出帧的第一个比特为止的时间间隔；
3)丢包率：在固定状态负载下，由于缺乏资源而没有被网络设备转发出去的帧占所有应该被转发的帧数的百分比；
4)背靠背：设备在最小帧间隔情况下，一次能够转发的最多的长度固定的数据帧。
出处：智能变电站继电保护技术问答P271第20题
302主观题302 / 305
智能变电站网络测试仪的交换机测试功能有哪些？
查看答案
1)交换机VLAN的自动搜索；
2)交换机基本性能指标：吞吐量、丢包率、时延、背靠背测试；
3)交换机错误帧过滤机制测试，包括超长帧、超短帧、CRC校验码错误、多余比特错误(Dribble Bit Errors)、字节对齐错误(Alignment Errors)；
4)交换机MAC地址缓存容量测试、MAC地址学习速率测试、广播吞吐量测试、广播时延测试、最大转发率测试、转压测试；
5)交换机网络风暴抑制功能测试，包括广播风暴、组播风暴及未知单播风暴验证；
6)交换机优先级功能验证、交换机镜像功能验证。
出处：智能变电站继电保护技术问答P272第21题
2)交换机基本性能指标：吞吐量、丢包率、时延、背靠背测试；
3)交换机错误帧过滤机制测试，包括超长帧、超短帧、CRC校验码错误、多余比特错误(Dribble Bit Errors)、字节对齐错误(Alignment Errors)；
4)交换机MAC地址缓存容量测试、MAC地址学习速率测试、广播吞吐量测试、广播时延测试、最大转发率测试、转压测试；
5)交换机网络风暴抑制功能测试，包括广播风暴、组播风暴及未知单播风暴验证；
6)交换机优先级功能验证、交换机镜像功能验证。
出处：智能变电站继电保护技术问答P272第21题
303主观题303 / 305
双重化配置的继电保护应满足哪些基本要求?
答:1)两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。其保护范围应交叉重叠，避免死区。
2)两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。
3)两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
4)两套保护装置与其他保护、设备配合的回路应遵循相互独立的原则。
5)每套完整、独立的保护装置应能处理可能发生的所有类型的故障。两套保护之间不应有任何电气联系，当一套保护退出时不应影响另一套保护的运行。
6)线路纵联保护的通道(含光纤、微波、载波等通道及加工设备和供电电源等)、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P250第1题
答:1)两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。其保护范围应交叉重叠，避免死区。
2)两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。
3)两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
4)两套保护装置与其他保护、设备配合的回路应遵循相互独立的原则。
5)每套完整、独立的保护装置应能处理可能发生的所有类型的故障。两套保护之间不应有任何电气联系，当一套保护退出时不应影响另一套保护的运行。
6)线路纵联保护的通道(含光纤、微波、载波等通道及加工设备和供电电源等)、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P250第1题
查看答案
304主观题304 / 305
220kV及以上电压等级的线路保护应满足哪些要求?
查看答案
1)联络线的每套保护应能对全线路内发生的各种类型故障均快速动作切除。对于要求实现单相重合闸的线路，在线路发生单相经高阻接地故障时，应能正确选相并动作跳闸。
2)对于远距离、重负荷线路及事故过负荷等情况，宜采用设置负荷电阻线或其他方法避免相间、接地距离保护的后备段保护误动作。
3)应采取措施，防止由于零序功率方向元件的电压死区导致零序功率方向纵联保护拒动，但不宜采用过分降低零序动作电压的方法。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第2题
2)对于远距离、重负荷线路及事故过负荷等情况，宜采用设置负荷电阻线或其他方法避免相间、接地距离保护的后备段保护误动作。
3)应采取措施，防止由于零序功率方向元件的电压死区导致零序功率方向纵联保护拒动，但不宜采用过分降低零序动作电压的方法。
出处：《国家电网公司十八项电网重大反事故措施（修订版）试题库》P251第2题
305主观题305 / 305
供给保护装置的直流电源电压纹波系数规定值是多少？请列出计算公式。
查看答案
直流电源电压纹波系数规定值为不大于2%。
纹波系数计算公式:
。
式中，qu为纹波系数；Umm为最大瞬时电压；Uv为最小瞬时电压；U0为直流分量。
出处：电力系统继电保护题库P285第22题
纹波系数计算公式:
。式中，qu为纹波系数；Umm为最大瞬时电压；Uv为最小瞬时电压；U0为直流分量。
出处：电力系统继电保护题库P285第22题
