2015～2016学年度第一学期高二小二调考试

在“测电源电动势和内阻”的实验中，某同学作出了两个电源路端电压U与电流I的关系图线，如图所示。两个电源的电动势分别为E₁、E₂，内阻分别为r₁、r₂。如果外电路分别接入相同的电阻R，则两个电源的（    ）

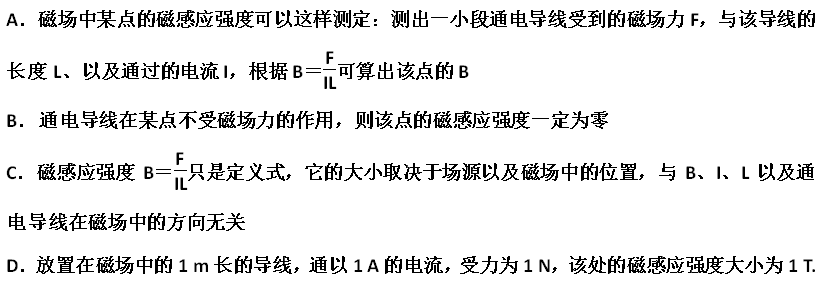

下列说法中正确的是(　　)


电动势为E、内阻为r的电源，与定值电阻R₁、R₂、R₃连接成如图所示的电路．当开关S闭合时（    ）

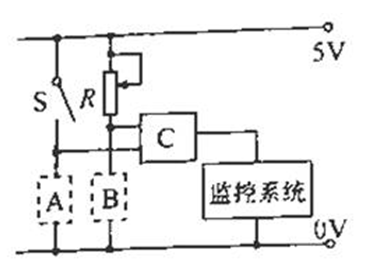

监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作，电键S断开时，系统仅晚上工作。在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中
（    ）

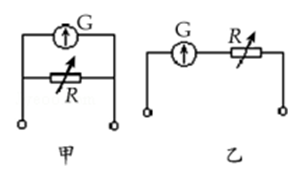

如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（　　）

某同学设计的路灯控制电路如图所示，L为路灯，R是可变电阻，R_G是半导体光敏电阻，其阻值随光照强度增大而减小．控制开关电路具有下列特性：当A点电势φ_A＞φ₀时，控制开关处于断路状态；当φ_A≤φ₀时，控制开关接通电路，L开始发光．电源两端电压恒定，下列说法正确的是（  ）



如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度的4/5处。现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为(　　)

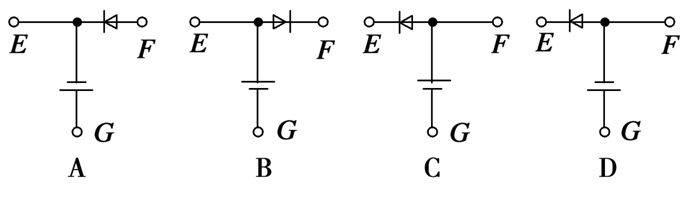

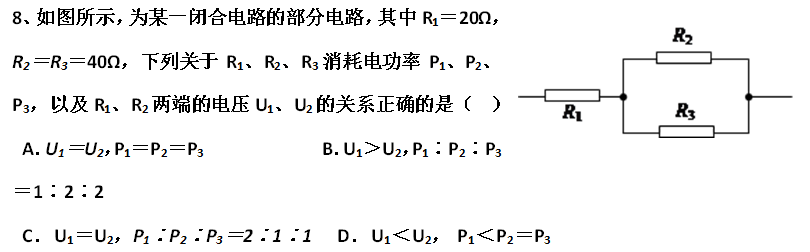

用多用电表探测如图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是下图中的(　　)


如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是(　　)

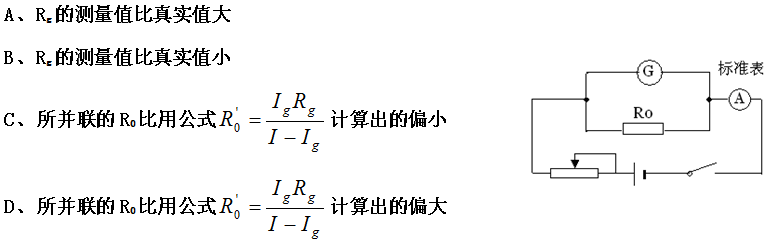

将一改装后的电流表接入电路并进行校准，发现待测表的读数比标准表的读数偏大一些。如果表头G的满偏电流Ig是准确的，则出现误差的可能原因是：（  ）




如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω．图中电阻箱读数为5.0Ω．现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知（　　）

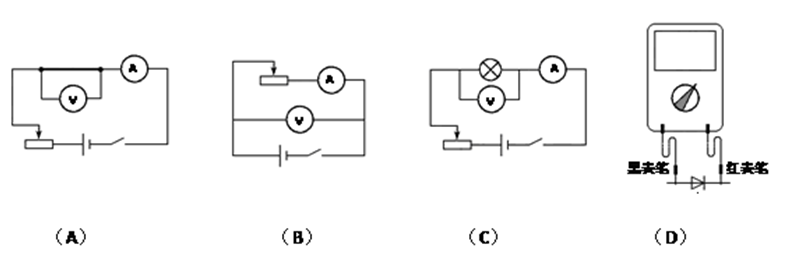

某同学欲采用如图所示的电路完成相关实验。图中电流表A的量程为0.6A，内阻约0.1Ω；电压表V的量程为3V，内阻约6kΩ；G为小量程电流表；电源电动势约3V，内阻较小。下列实验电路中正确的是 （    ）

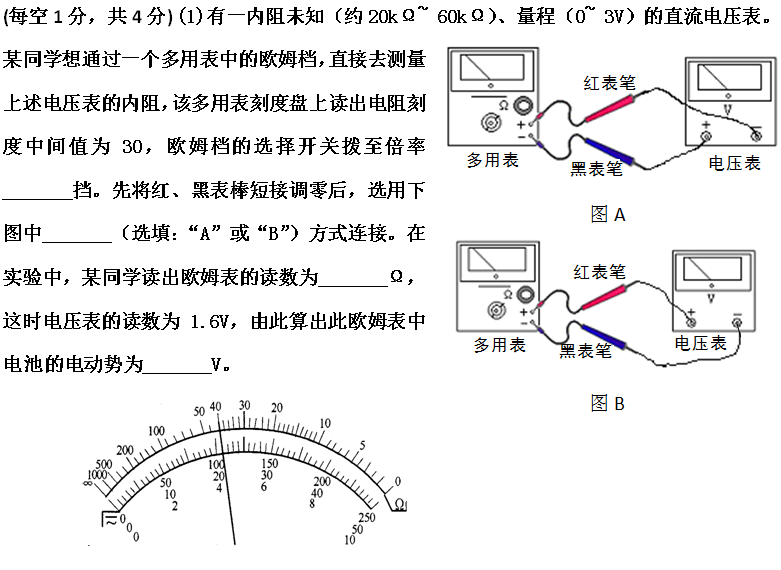

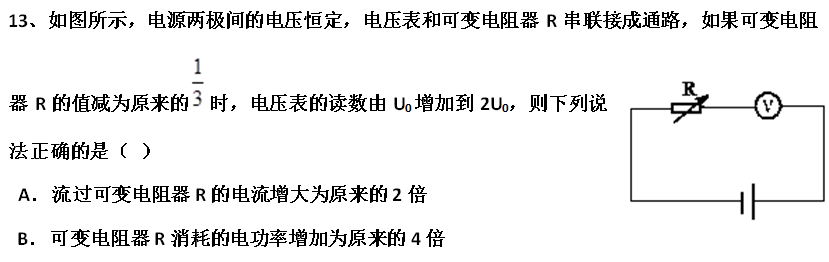

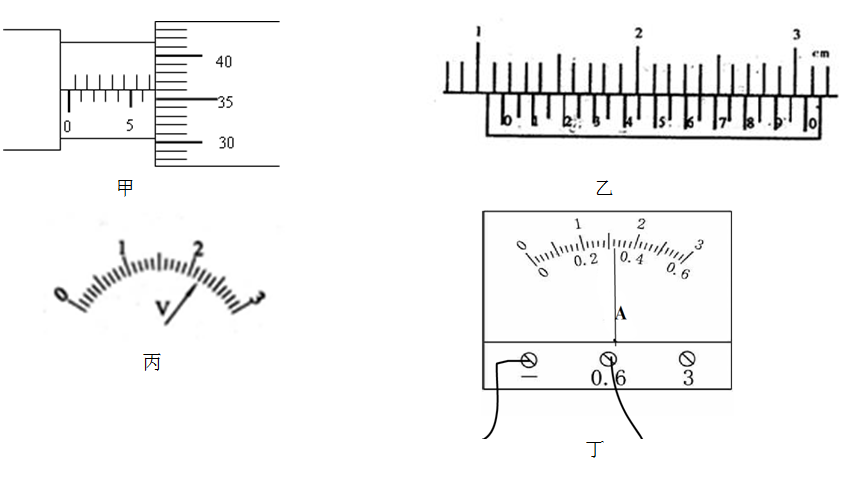

(每空1分，共4分)  读出下图中测量的数据.


(每空2分，共4分)在电流表扩大量程的实验中，要将量程为200μA的电流表G改装成量程为0.2A的电流表，需先用如图1所示的电路即“半偏法”测出此电流表的内电阻Rg．
①在测量Rg的实验中，滑动变阻器有如下的规格供选择：
A.滑动变阻器（阻值范围0～10Ω）
B.滑动变阻器（阻值范围0～1500Ω）
为了便于实验的调节操作，减小误差，滑动变阻器R滑应选用    ．（填入选用器材的字母代号）
②当电阻箱的阻值为R1时，调节滑动变阻器滑动头P的位置，使电流表G满偏；保持滑动头P的位置不动，调整电阻箱接入电路的阻值，当电阻箱的阻值为R2时，电流表G恰好半偏．则电流表G的内电阻Rg=        ．



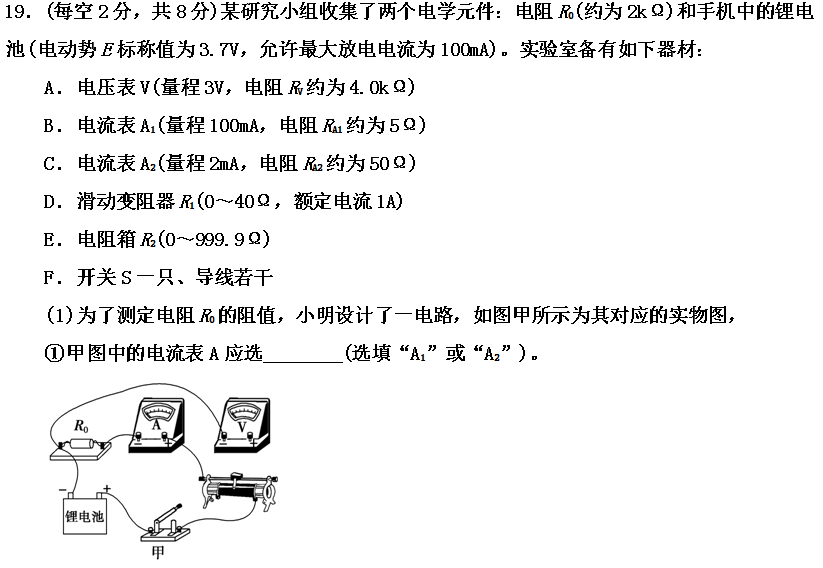

  ②请将甲图实物连线补充完整。

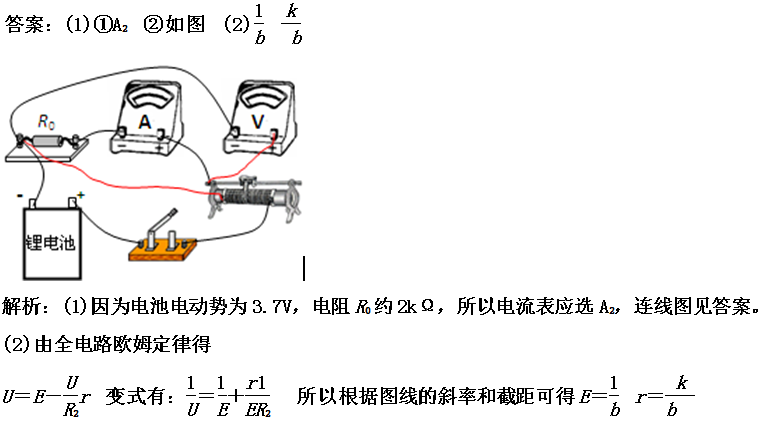

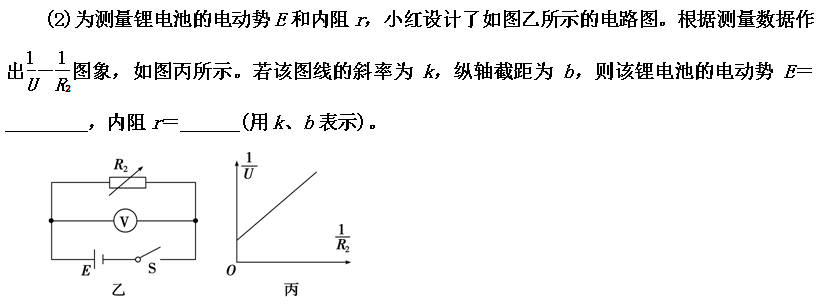

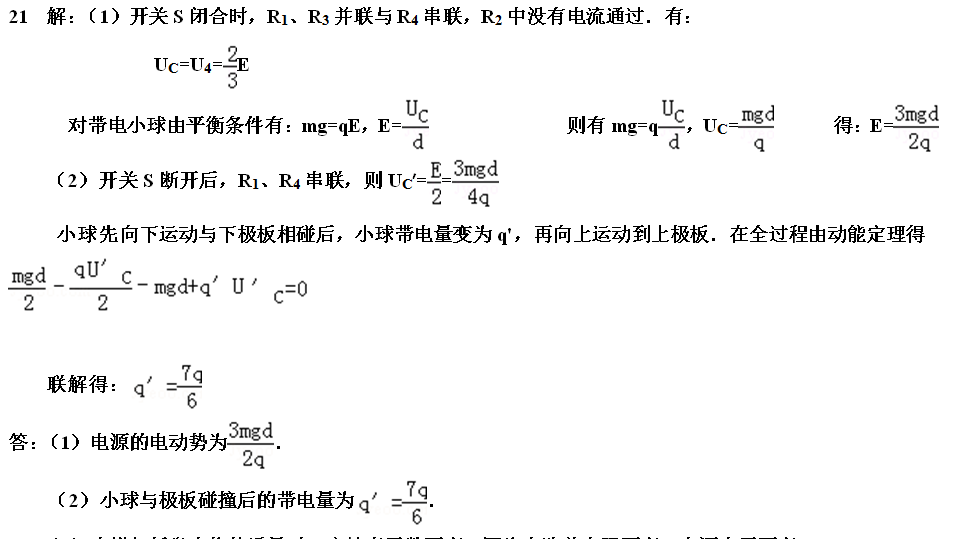

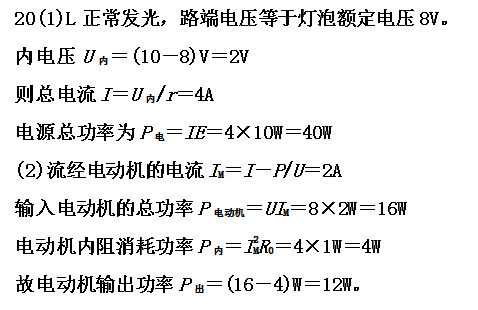

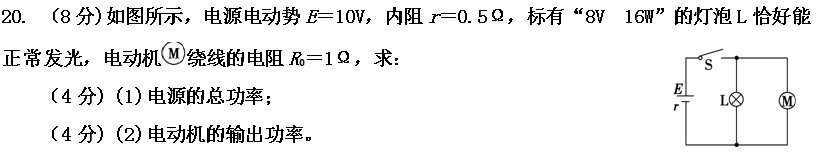

（10分)如图所示，R₁=R₂=R₃=R₄=R，开关S闭合时，间距为d的平行板电容器C的正中间有一质量为m，带电荷量为q的小球恰好处于静止状态．开关S断开时，小球向电容器一个极板运动并发生碰撞，碰撞后小球带上与极板同种性质的电荷．设碰撞过程中没有机械能损失，小球反弹后恰好运动到电容器另一极板，不计电源内阻．求：

（5分)（1）电源的电动势．
（5分)（2）小球与极板碰撞后的带电量．

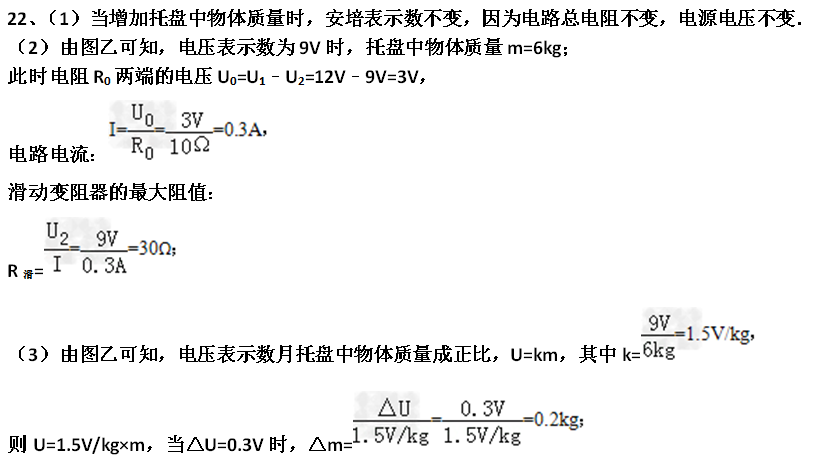

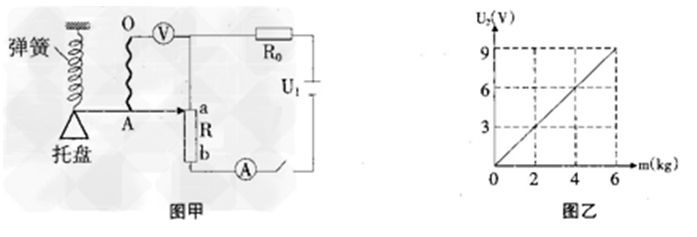

（12分)如图甲所示，是某研究性学习小组自制的电子秤原理图，它是利用电压表的示数来指示物体的质量．托盘、弹簧下端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间是可伸缩的导线，当盘中没有放物体时，滑片在滑动变阻器最上端a处，电压表示数为零．已知电阻R₀=10Ω，电源电压U1为12V，电压表量程为0～9V，已知电压表示数U2和放在托盘中物体质量m成正比，其函数图象如图乙所示．当滑动变阻器滑片滑动到最下端的b处时电压表示数为9V．（不计摩擦，弹簧始终在弹性限度内）
求：

（1）(2分)当增加托盘中物体质量时，安培表示数有无变化？(只要结果,不说明理由)
（2）(4分)滑动变阻器的最大阻值为多少欧姆？
（3）(6分)当电压表示数每增加0.3V时，物体的质量增加了多少千克？
