重庆市奉节县2013-2014学年九年级上学期期末调研考试物理试题

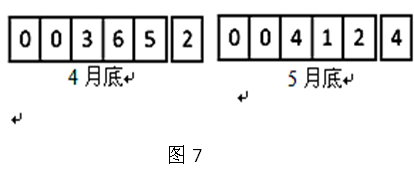

小华家的电能表4月底和5月底的读数如图7所示，那么他家5月份用了 ＿＿ 电；若l度电的电费按0．5元计算，则小华家这个月的电费是 ＿＿ 元。


如图8所示，V1、V2是两个相同的双量程电压表（量程为“0～3V”和“0～15V”）。当电路正常工作时，两表指针偏转角度相同，V1、V2 两电压表示数V1∶V2= ＿＿ ；则灯L1与灯L2的电阻之比R1∶R2=  ＿＿ 。

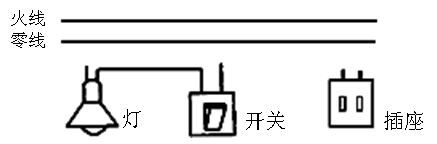

请将图9所示一个两孔插座和一个带开关的灯泡接入家庭电路。
 ＿＿


炎热的夏天赤脚丫走在水泥地上，感觉水泥地很烫脚而进入游泳池中又觉得池水很凉，这主要是因为水泥地比热容 ＿＿ 水的比热容；当它们吸收相同的热量时，水升高的温度＿＿水泥地升高的温度（选填“大于”“小于”或“等于”）。

下述事实属于哪种物态变化过程?
(1)放在衣箱中的卫生球过一段时间就消失了，这是 ＿＿ 现象；
(2)冬天，嘴里呼“白气”，这是 ＿＿ 现象；

下列说法中正确的是（      ）

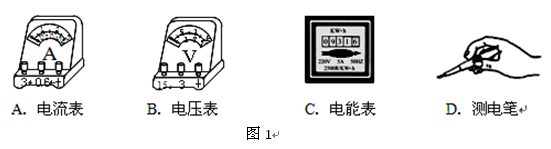

如图1所示的器材中，用于辨别家庭电路中火线与零线的是（  ）


两个悬挂着的通草球，相互作用情况如图2所示，那么A球一定是(  )

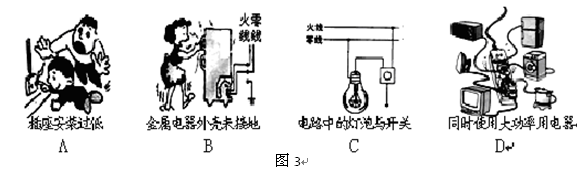

在图3所示的几种情况中，符合安全用电要求的是(  )


小张家的卫生间按如图4所示的电路安装了照明灯和换气扇，则它们

如图5所示是某物质的熔化图像。下列关于此图像信息的解读错误的是（    ）


夏天，小丽将冰水和热水分别注入常温下的两只透明烧杯中，如图6所示，一会儿发现两只烧杯的杯壁上都有一部分出现小水珠，变得模糊了。针对这一现象，下列说法正确的是（    ）

热机的热效率总小于1，下述原因中，错误的是

关于物体的内能，下列说法中正确的是

我县“天坑地缝”景区高山峡谷景色优美，下列关于其四季美景的描述中，属于凝华现象的是

夏天从冰箱中取出的鸡蛋：，常看到鸡蛋先湿后干的现象，此现象反映的物态变化过程正确的是

两个金属导体，甲带正电，乙不带电，将二者接触使乙带电的过程是

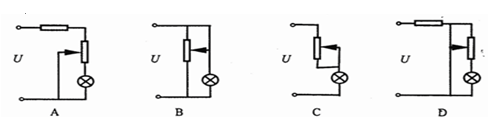

如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是

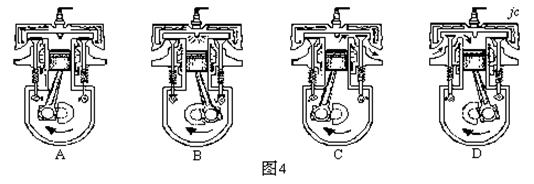

汽油机的一个工作循环是由四个冲程组成的，图4中表示做功冲程的是


4个电阻，电阻值都是R，把它们并联起来，总电阻是

2 kg 80℃的热水与4 kg 20℃的冷水混合。如不计热损失，则热水放出热量Q放与冷水吸收热量Q吸的关系为

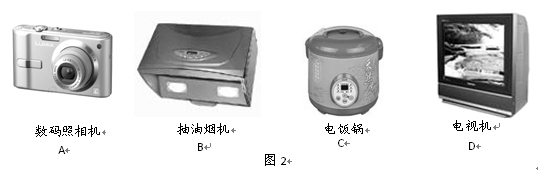

图2所示的各种用电器中利用电流的热效应工作的是


以下家用电器正常工作时，电功率大约为lkW的是

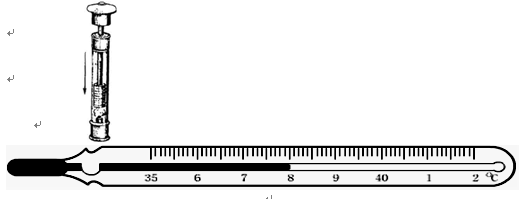

（2分）小刚同学的体温如图11所示，则其体温为 ＿＿。
小刚是否发烧？答： ＿＿  。


（4分）下表是小刚同学在“观察水的沸腾现象”时记录的实验数据，根据要求回答下列问题：


时间t/min	0	1	2	3	4	5	6	7	8	9	10
温度t/℃	50	57	64	71	78	85	91	97	99	99	99

（1）由表中的实验数据可知：水的沸点为 ＿＿ ℃，这一结论说明该地区当时的大气压强＿＿标准大气压。（填“＞”、“＝”或“＜”）
（2）当水沸腾后，继续给水加热，水的温度 ＿＿ 。（填“升高”、“不变”或“降低”）
（3）实验室里有酒精温度计和水银温度计两种。已知在标准大气压下，酒精的凝固点和沸点分别为－117℃和78℃；水银的凝固点和沸点分别为－39℃和319℃。在做“观察水的沸腾现象”的实验时，应选用 ＿＿ 温度计。（选填“酒精”或“水银”）

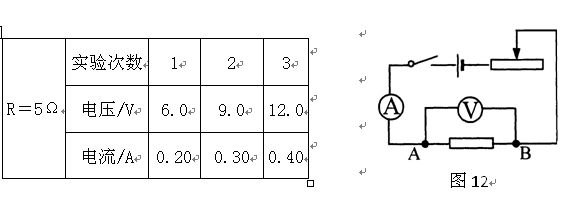

（3分）（1）小刚同学为了探究“一段电路中电流跟电阻的关系” ，如图12所示，通过调整滑动变阻器滑片的位置，获得电压表及电流表的示数分别记录如下表所示：分析表中的数据，可得出的结论是
 ＿＿ 。

（2）在此实验过程中，电压是逐渐增大的，那么正确的实验操作的眼手分工是：眼睛看＿＿（填“滑动变阻器”或“电压表”）；手向 ＿＿ （选填“左”或“右”）端调节滑动变阻器。

（9分）小刚同学在“测量小灯泡电功率”的实验中，所用小灯泡的额定电压是2.5V。
（1）连接电路时开关应 ＿＿ 。
（2）请你用笔画线代替导线，将图13中的实物电路连接完整（1分）。 ＿＿

（3）闭合开关前，滑动变阻器的滑片P应移至 ＿＿ （选填“A”或“B”）端，这样做对电路起＿＿作用。
（4）闭合开关后，发现电流表的指针偏转非常微小，原因是 ＿＿ 。
（5）电流表修正后，闭合开关，调节滑动变阻器，使电压表的示数为 ＿＿ V时，灯泡正常发光，此时电流表的示数如图14所示，其电流值为 ＿＿ A，则小灯泡正常发光时灯丝电阻约＿＿Ω，小灯泡的额定功率是 ＿＿ W。


（2分）如图15所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，可以看到＿＿ ，实验说明 ＿＿  可以改变物体内能。

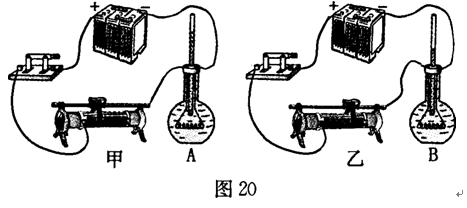

（3分） 日常生活中发生的火灾事故，大多是短路导致的。小星同学猜想：通电导体发热多少可能与电流大小有关。于是他和同学用完全相同的器材组成两个电路进行探究。开关同时闭合后，调节滑动变阻器使两电路中电流不同，如图20甲、乙所示，实验中观察到A瓶中的煤油液面升得比B瓶中的煤油液面高，说明了A瓶中煤油吸收的热量比B瓶中的煤油 ＿＿ 。
实验表明： ＿＿ （2分）。

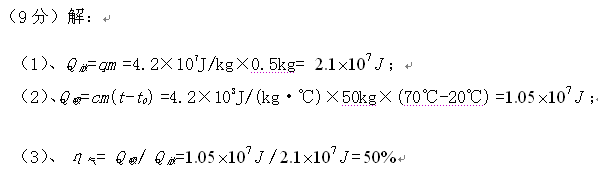

（9分）用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃．已知水的比热容为4.2×10³J／(kg·℃)，煤气的热值为4.2×10⁷J/kg．求：
(1)0.5kg煤气完全燃烧放出的热量．
(2)水吸收的热量．
(3)燃气灶烧水的效率．

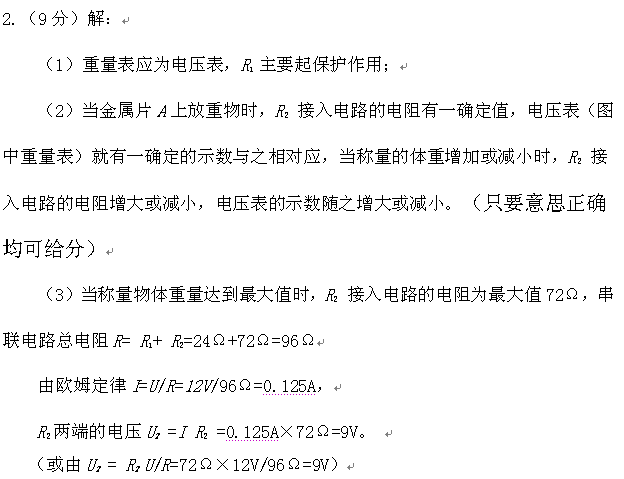

（9分）某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图16所示。图中A为金属片，B为金属板，R1=24Ω, R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。问：

⑴．图中的重量表应该用什么电表改装？R1的主要作用是什么？
⑵.当金属片A上放重物、开关S闭合时，请说明电子秤称量物体重量的原理。
⑶．当称量物体重量达到最大值时，R2两端的电压是多少？

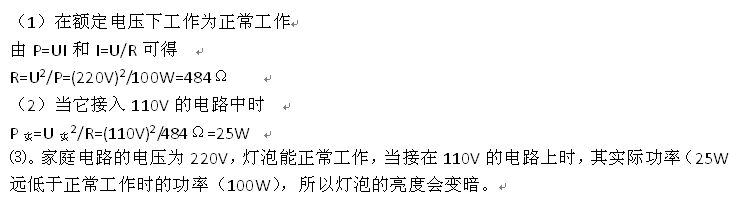

（9分）一个灯泡上印着“PZ220V 100W”字样，问：
⑴。它正常工作时的电阻有多大？
⑵。如果把它接入一个110V电压的电路中，它实际消耗的电功率是多少？
⑶。与接在家庭电路上相比，这时它发光的亮度是亮些还是暗些？
