重庆酉阳县2013年秋九年级期末教学质量监测物理试题

下列热现象的说法中，正确的是

下列物品中，通常情况下属于导体的是

一根锰铜线的电阻为R，要使这根连入电路的导线电阻变大，可采用的方法

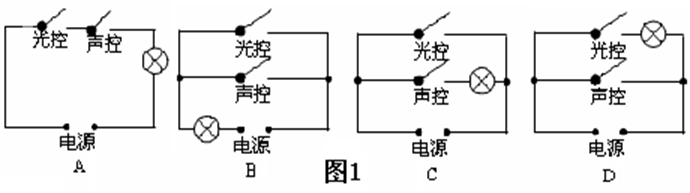

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开.利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两种开关配合使用(如图1)，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是


在图2所示的电路中，当开关S闭合后

在图3所示的电路中，电源电压U保持不变，定值电阻
R=20Ω,闭合开关S，当滑动变阻器R^/的滑片P在中点
C时，电流表示数为0.4A，当移动滑片P至最右端时，
电流表的示数为0.3A。则电源电压U与滑动变阻器R^/
的最大阻值为

如图4所示是A、B两定值电阻的U—I图像，由图像中信息可知

吸烟有害健康，在房间里吸烟，房间会充满烟味，这是＿＿现象，这种现象是由于＿＿引起的，所以，为了您和他人的健康，请不要吸烟．

散热器常用水作为冷却剂，这是利用了水的比热容＿＿＿（选填“大”或“小”）。如果散热器中装有2kg的水，当温度升高了20℃时，它吸收了                J的热量。（C_水=4.2×10³J/(kg.℃)

自然界只有两种电荷，人们把毛皮摩擦过的橡胶棒带的电荷叫做 ＿＿ 电荷，电荷间的相互作用规律是 ＿＿ 。

家用电饭煲是利用电流的＿＿效应制成的。名牌上标示的电功率越大的电饭煲，其电阻值越＿＿。

小明家中的电能表如图5所示，从表盘信息可知，小明家接入的用电器总功率不能超过          W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为              J。

不用电池点火，打开热水器的水龙头，就有源源不断的热
水流出……。如图6所示展示的是2012年重庆市第27
届青少年科技创新大赛中我市一名中学生的发明——燃
气热水器水流供电打火装置。这个装置可以让燃气热水
器再也不用电池，既省钱又环保。据发明者介绍，他制
作了一个“水流发电机”放在热水器的入水口，里面有
一个涡轮。当自来水冲击涡轮转动时，转动的涡轮带动
小型发电机发电，电压可达3V，供给热水器点火装置完
成点火。请参照示例写出这种热水器在使用过程中所涉
及的物理现象和对应的物理知识（不得与示例重复）。
示例：物理现象：涡轮带动发电机发电
物理知识：机械能转化为电能
作答：物理现象：                                                  ；
物理知识：                                                  。

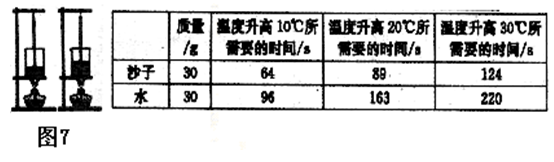

为了比较水和沙子吸热本领的大小，小明做了如图7所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：

（1）在此实验中，用加热时间的长短来表示物质                    .
（2）分析下表中的实验数据可知；质量相同的水和沙子，升高相同的温度时，水吸收的热量______（选填“大于”或“小于”）沙子吸收的热量.
（3）如果加热相同的时间，质量相同的水和沙子，        （选填“沙子”或“水”）升高的温度更高.
（4）实验中有些同学发现：刚开始加热时，情况与（3）结论不符，你认为可能的原因是：                                                .

如图8所示，两个透明容器中密闭着等量的空气，U形管中液面高度变化反应密闭空气温度的变化。当两个密闭容器中的电阻（5Ω）一样大，在其中一个容器的外部，将一个电阻（5Ω）和这个容器内的电阻并联，因此通过两容器中电阻的电流      同。在通电时间相同的情况下，观察两个U形管中液面的高度变化，实验是通过                  来推断热量的变化的。

实验表明，在电阻相同、通电      相同的情况下，电流越大，这个电阻产生的      越多。

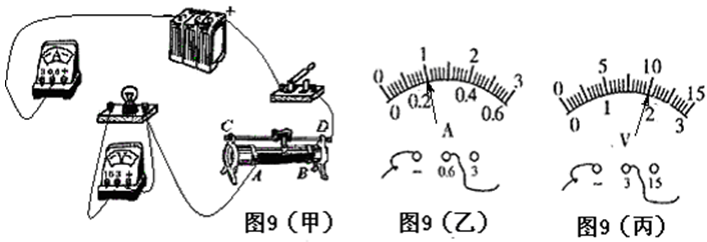

小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、
额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线。如图9（甲）是小亮同学没有连接完整的电路。
  （1）本实验的实验原理是
（2）请你用笔画线代替导线，将图9（甲）所示的电路连接完整。
（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是              （写出一种即可）。
（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视            （选填序号）。
A.小灯泡亮度
B.电压表示数
C.电流表示数
D.滑动变阻器滑片
（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2．2V，要测量
小灯泡的额定功率，应将滑片P向        端移动（选填“C”或“D”）。
当小灯泡正常发光时，电流表示数如图9（乙）所示，则小灯泡的额定功率是
W，此时小灯泡的电阻是        Ω。该实验中滑动变阻器除了保护电路外，还有            的作用。
（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，
保持电压表示数始终为如图9（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻
阻值不能够大于          Ω。

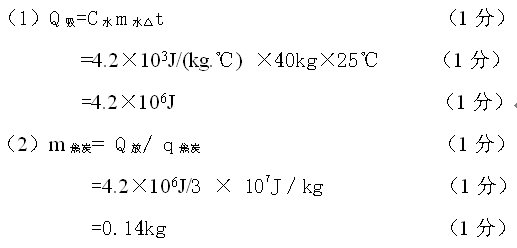

太阳能热水器内盛有40kg的水，在阳光照射下，水的温度升高了25 ℃，求:（1）水吸收的热量；（2）这些热量相当于完全燃烧多少千克的焦炭放出的热量。
[q_焦炭=3×10⁷J／kg]

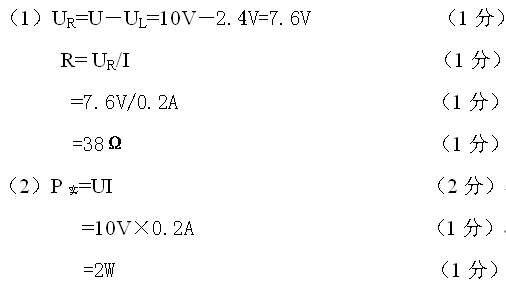

如图10所示，“6V 3 W”的小灯泡L与额定功率为10W的电阻器R串联，电源电压大小为10V，且保持不变．闭合电键S，电流表、电压表示数分别为0.20A和2．4V，不考虑电阻器和小灯泡电阻随温度的变化。求：

（1）电阻器R的阻值。
（2）整个电路消耗的实际功率。

如图11所示为CRH2型动车组，最大运营速度为200km／h。

（1）当该动车组用4800kW的牵引功率使列车以50m／s的速度匀速直线行驶时，动车组所受到的阻力F多大？
（2）该动车组的每节车厢上都配有电热水器。在标准大气压下，用它把10kg、20℃的水烧开,电流至少要做多少功？
（3）若电热水器工作时的电功率为42kW，在标准大气压下，用它把10kg、20℃的水烧开，至少需要多少时间？
